HPI Racing Switch Instruction Manual page 14

5

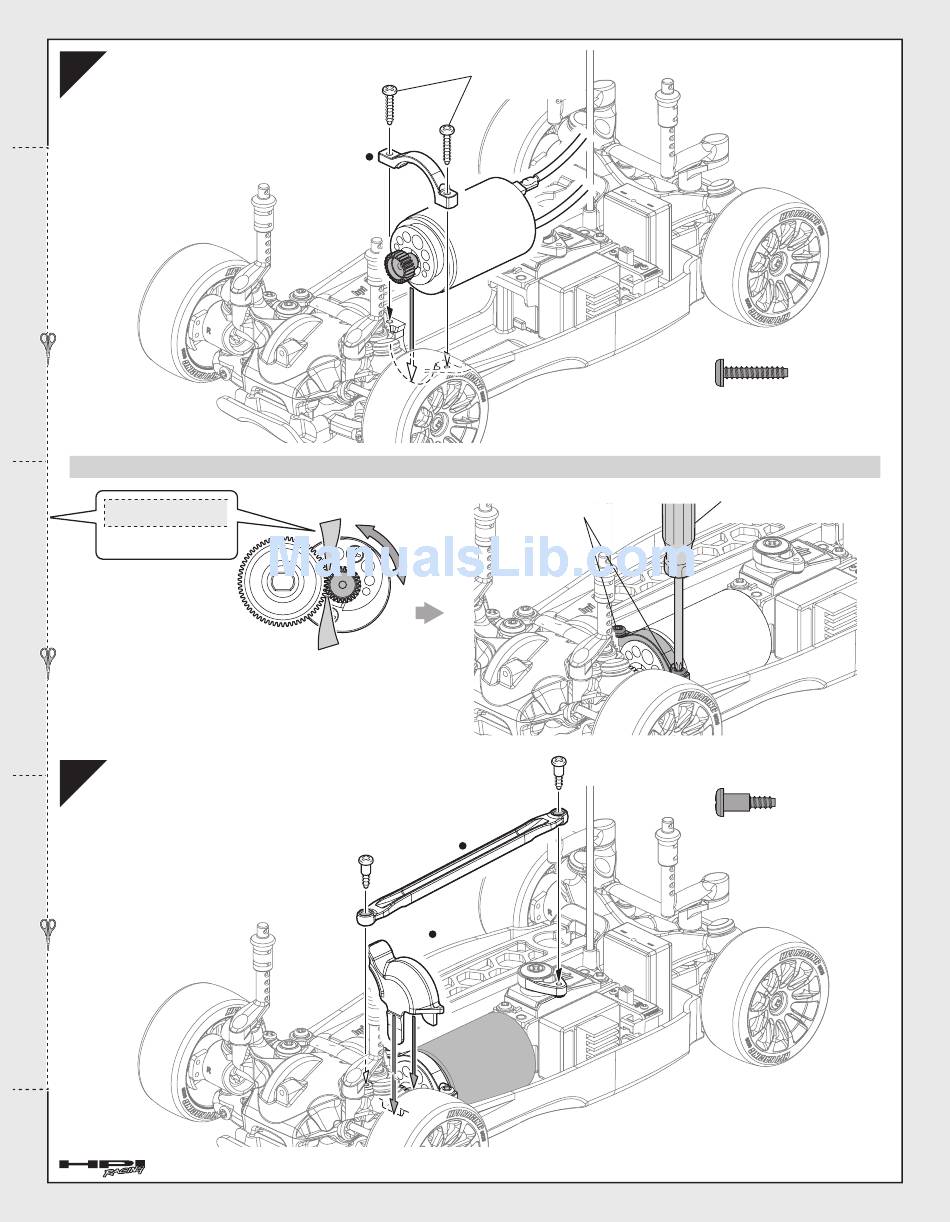

Motor Installation
モーターの取付け
Proper Spur Gear Mesh
バックラッシュの調整
Paper for Gear Mesh
Paper for Gear Mesh
バックラッシュ調整紙
Adjust the motor position to get proper gear mesh.
To get a perfect gear mesh, place a piece of paper (See top of
page) between the gears and tighten the motor mount screws.
The spur gear may be damaged if the gear mesh is wrong.
モーターの位置を移動させてギヤが軽く回るように調整します。
スパーギヤとピニオンギヤの間に紙片をはさみモーターを固定すると適切なバック
ラッシュが設定できます。
バックラッシュを適切に調整しないとギヤが破損する場合があります。
6
Motor Cover Installation
モーターカバーの取付け
Tentatively tighten.
仮止めします。
Z569
Z569
38410
7
38410
Z281 6
38408
3
14
Tighten securely.
本締めします。
Z281
x2
Z569
TP. Binder Head Screw M3x15mm
T.Pバイン ドスクリ ュー M3x15mm
Screwdriver (No.02)
プラス ドライバー 大
x2
Z281
Step Screw M3x12mm
ステップスクリュー M3x12mm
