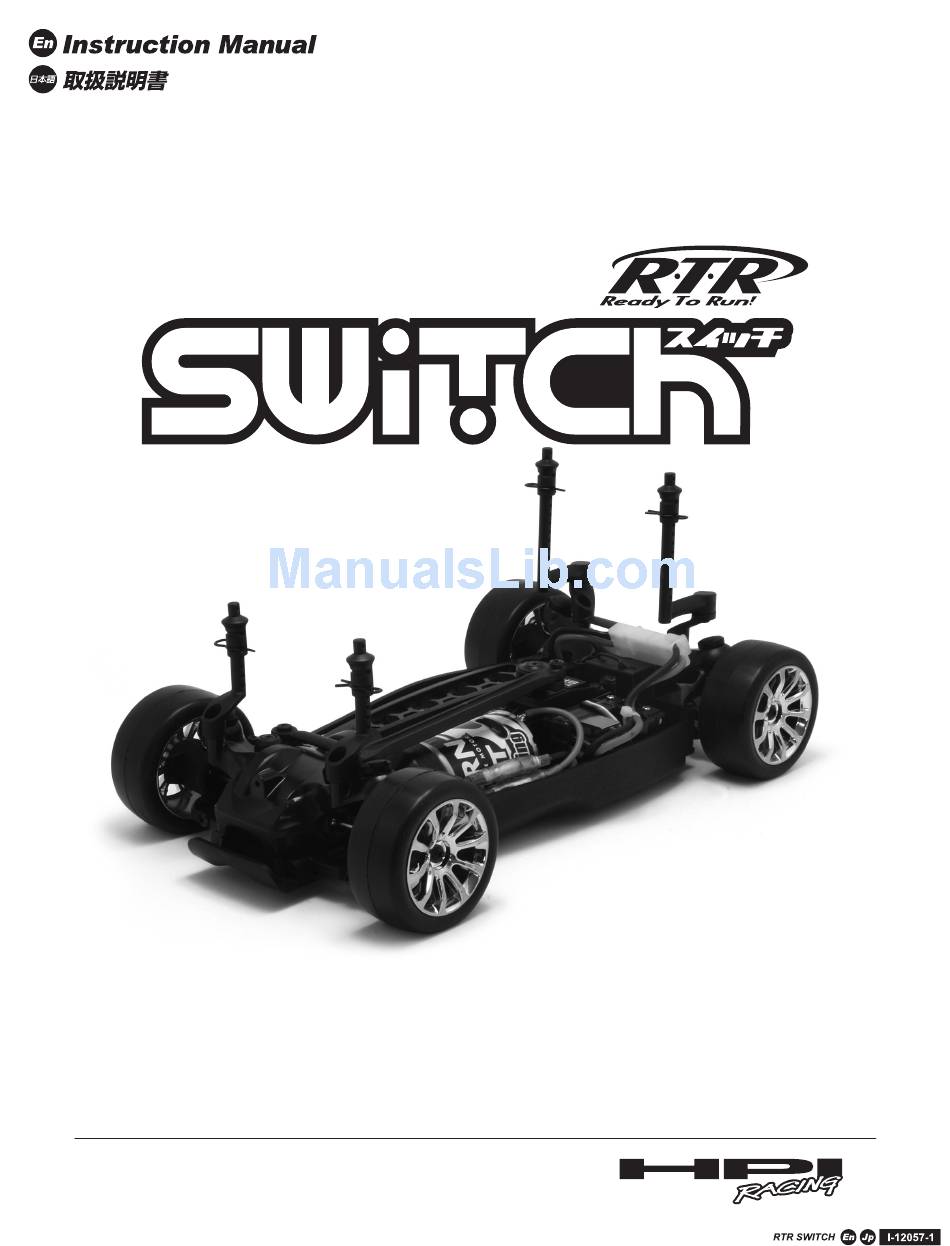

Instruction Manual
Advertisement
Table of Contents
Related Manuals for HPI Racing Switch
Summary of Contents for HPI Racing Switch
- Page 2 Thank you Thank you for selecting the HPI Racing product ! This kit is designed to be fun to drive and uses top quality parts for durability and performance. The instruction manual you are reading was designed to be easy to follow yet thorough in its explanations.
-
Page 3: Table Of Contents
Contents Section Contents Page Overview Start Up Guide 2 - 1 Charging Battery 2 - 2 Setup Before Starting 2 - 3 Radio Control Car Operating Procedures 2 - 4 Maintenance After Driving Trouble Shooting Fail-safe Function of the Speed Control Replacing the Pinion Gears &... -
Page 4: Overview
Overview 製品概要 Components セッ ト内容 Transmitter 9038 (JP) 送信機 Battery Charger 走行用バッテリー充電器 Radio Control Car RCカー本体 Parts Bag パーツ袋 Z150 2029 Antenna Pipe HPI Ni-Cd Battery Pack (7.2V 1500mAh) アンテナパイプ Antenna HPI ニッカ ドバッテリーパック(7.2V/1500mAh) アンテナ Equipment Needed Tools Needed 用意する物 用意する工具... -
Page 5: Setup Before Starting
送信機用バッテリーの入れ方 Antenna アンテナ AA Alkaline Batteries Battery Cover アルカリ単三型電池 電池カバー Screw in the antenna tightly. 止まるまでねじ込みます。 Note Direction. 向きに注意 Reverse Switch リバーススイッチ Servo Factory Settings 図の位置になっているか確認してく ださい。 Preparing The Chassis シャーシの準備 Removing the Body Receiver Antenna Installation ボディを取り外します。 受信機用アンテナを取り付けます。 75106... - Page 6 注 意 受信機のスイッチが、 OFFになっている事を確認してください。 車が暴走する恐れがありますので注意してください。 Cautions 警 告 Disconnect the battery when you are not running the vehicle. The vehicle may run out of control or the battery can overheat and cause a fire. 走らせない時はバッテリーコネクターを外してください。 車が暴走、 または発熱による火災など危険な状況が考えられますので注 意してください。 Receiver Switch 受信機スイッチ...
-
Page 7: Radio Control Car Operating Procedures
To properly check the range, have a friend hold the truck and walk to the farthest distance that you plan to operate your model. Operate the controls to make sure the model responds correctly. Do not operate the model if there is any problem with the radio system. If you switch on the R/C car first before the transmitter, you may lose control of the R/C car. - Page 8 Steering Trim Setup ステアリング トリムの調整 Front フロン ト Steering Trim ステアリング トリム Turn steering trim to set tires in completely centered position. タイヤがまっすぐになるようにステアリン グトリムを左右にまわして調整します。 Transmitter Operation 送信機の操作方法 Steering Wheel ステアリングホイール Straight (Neutral) Front 直進位置 （ニュー トラル） フロン ト Right turn Left turn 右まわり...
- Page 9 走らせましょ う! With the high performance motor and battery, the SWITCH is capable of running very fast. Follow the cautions below and drive the SWITCH in a very large space especially until you get the feel of driving the car.
-
Page 10: Maintenance After Driving
Turning R/C Unit Off スイッチの切り方 Attention Turn off receiver first, then turn off If you switch off the transmitter first before the R/C car, you transmitter. may lose control of the R/C car. 注 意 始めにR/CカーのスイッチをOFFにします。 スイッチを切る順番を間違えるとR/Cカーが暴走する恐れがあるので注意してください。 次に送信機のスイッチをOFFにします。 Retract the antenna アンテナをしまいます... -
Page 11: Trouble Shooting
Trouble Shooting If R/C car does not move or you have no control, see below. トラブルシューティング R/Cカーが動かない、動作がおかしいと思った場合は表を参考に原因を調べてください。 Description Cause Solution 症状 原因 対処方法 Transmitter or receiver is off. Turn on both transmitter and receiver. 送信機または受信機のスイッチがONになっていない。 送信機と受信機のスイッチをONにしてください。 The car does not Batteries are not placed properly in the transmitter. -
Page 12: Replacing The Pinion Gears & Motor
Replacing the Pinion Gears & Motor ピニオンギヤとモーターの交換方法 ギヤ比 Gear Ratio Adjust the gear ratio by changing pinion gears according to the size of the driving site and other conditions. 走行させる場所の広さなどに合わせてピニオンギヤを交換するとスピー ドや加速力を調整できます。 A 540 size motor with 21T or more turns can be used (except some racing motors). 使用できるモーターは540サイズの21T∼27Tとなります。... - Page 13 Motor Removal モーターの取外し Z569 Z569 38410 Z569 TP. Binder Head Screw M3x15mm T.Pバイン ドスクリ ュー M3x15mm Pinion Gear & Motor Removal ピニオンギヤとモーターの取外し 1148 Z700 Set Screw M3x3mm セッ トスクリ ュー M3x3mm 38406 Z901 Z525 Z700 Z525 Flat Head Screw M3x6mm サラネジ...
- Page 14 Motor Installation Tentatively tighten. モーターの取付け 仮止めします。 Z569 Z569 38410 Z569 TP. Binder Head Screw M3x15mm T.Pバイン ドスクリ ュー M3x15mm Proper Spur Gear Mesh バックラッシュの調整 Tighten securely. Screwdriver (No.02) プラス ドライバー 大 本締めします。 Paper for Gear Mesh Paper for Gear Mesh バックラッシュ調整紙 Adjust the motor position to get proper gear mesh.
-
Page 15: Replacing Each Part
Replacing Each Part 各部の変更方法 Various bodies can be mounted to the chassis by replacing some parts. 本製品は、 各部品の変更により様々なボディを搭載することが可能です。 Replacing the Front Bumper Replacing the Wheelbase フロン トバンパーの変更 ホイールベースの変更 Select a Front Bumper suited to your body type. Select a Wheelbase suited to your body type. 使用するボディに合わせてフロン... - Page 16 Front Suspension Removal フロン トサスペンションの取外し Z281 Z281 38404 Step Screw M3x12mm ステップスクリュー M3x12mm Z281 Z577 TP. Flat Head Screw M3x10mm TP.サラネジ M3x10mm 38429 Z583 38404 TP. Flat Head Screw M3x25mm TP.サラスクリュー M3x25mm 38429 38404 38490 38404 38490 Z577 Z583 Z577 Z583 Front Bumper (Small) Removal Front Bumper (Large) Installation...
- Page 17 XXXXXXXXXX Front Suspension Installation 締めすぎに注意 フロン トサスペンションの取付け Z281 38404 Z281 Step Screw M3x12mm ステップスクリュー M3x12mm Z577 TP. Flat Head Screw M3x10mm TP.サラネジ M3x10mm 38429 38404 Z583 TP. Flat Head Screw M3x25mm TP.サラスクリュー M3x25mm 38429 38404 38490 38404 38490 Z577 Z577 Z583 Z583 Front Tire Installation...
-
Page 18: Replacing The Wheelbase
Replacing the Wheelbase ホイールベースの変更 Example of replacing a Short Wheelbase with a Long Wheelbase. ショー トホイールベースからロングホイールベースへの変更例 Rear Tite Removal リヤタイヤの取外し Z591 Flanged Screw M3x20mm フランジネジ M3x20mm 38404 You can replace Long Wheelbase with Short Wheelbase ※ by following the same product. ロングホイールベースからショー... - Page 19 Rear Case Removal リヤケースの取外し Z567 Z567 TP. Binder Head Screw M3x10mm T.Pバイン ドスクリ ュー M3x10mm Z567 Z567 Rear Bumper(S)Removal リヤバンパー (S) の取外し 88005 88005 38403 88005 Suspension Shaft 3x40mm サスペンションシャフ ト 3x40mm...
- Page 20 Rear Bumper (L) Installation リヤバンパー (L) の取付け 88005 88005 38403 88005 Suspension Shaft 3x40mm サスペンションシャフ ト 3x40mm Rear Case Installation リヤケースの取付け Use this hole for short wheel base. ショー トホイールベースはこの穴を使用します。 Use this hole. この穴を使用する。 Z567 Z567 Z567 TP. Binder Head Screw M3x10mm Use this hole.
- Page 21 Rear Suspension Installation リヤサスペンションの取付け 38404 Z569 TP. Binder Head Screw M3x15mm T.Pバイン ドスクリ ュー M3x15mm Z281 Z281 Z577 TP. Flat Head Screw M3x10mm TP.サラネジ M3x10mm 38404 Z281 Step Screw M3x12mm ステップスクリュー M3x12mm 38404 38490 38404 38402 38490 38402 Z577 Z577 Z569 Z569 Rear Tire Installation...
-
Page 22: Replacing The Wheel Hubs
Replacing the Wheel Hubs ホイールハブの変更 Choose offsets suited for your body type among the offset types. ボディの幅に合わせてタイヤの取付けオフセットが変更できます。 38404 Z591 38404 38404 38404 (2mm) (0mm) (4mm) 6mmOffset 6mmオフセッ ト 3mmOffset ３ｍｍオフセッ ト 0mmOffset ０ｍｍオフセッ ト 174mm (STD) 164mm （標準セッ ト） Total offset amount for the combination of a wheel with offset and a hub or a hub spacer. オフセッ... -
Page 23: Replacing The Body Post
Replacing the Body Post ボディポス トの変更 Select a body post position according to your body design. ボディに合わせて、 ボディポス トの取付け位置を選びます。 38402 For a Short Wheelbase シ ョー トホイールベースを選ぶ場合。 38402 Z567 38402 Z567 Z567 38402 Z567 38402 38402 38402 38402 38402 38402 Z567 Z567 Z567... - Page 24 Select a body post position according to your body design. ボディに合わせて、 ボディポス トの取付け位置を選びます。 For a Long Wheelbase ロングホイールベースを選ぶ場合。 38402 38402 Z567 Z567 38402 38402 Z567 Z567 TP. Binder Head Screw M3x10mm Z567 T.Pバイン ドスクリ ュー M3x10mm 38402 38402 38402 38402 38402 38402 Z567...
-
Page 25: Radio Maintenance
直進位置 （ニュー トラル） リバーススイッチ Left turn Right turn 左まわり 右まわり Refer to the instruction of kit and check direction of reverse switch. キッ ト説明図を参考にリバーススイッチの位置を 確認してください。 Steering Dual Rate ステアリングデュアルレー ト To be used for steering operation. 車の進行方向をコン トロールできます。 To be used to adjust steering servo throw. -
Page 26: Receiver And Sarvo
Receiver and Sarvo 受信機、 サーボ EN-1 Electronic Speed Controller EN-1 スピー ドコン トローラー 80559 HPI SF-1 Servo HPI SF-1 サーボ Receiver Switch 受信機スイッチ Blue Orange 青 オレンジ 赤 Black CH. 1 CH. 2 黒 Receiver 受信機 HPI RF-1 Antenna アンテナ... -
Page 27: Parts Reference
Parts Reference パーツ図 Metal Parts Shown actual size メタルパーツ 原寸大 Z281 Step Screw M3x12mm ステップスクリュー M3x12mm Z517 Binder Head Screw M3x8mm 38429 バイン ドネジ M3x8mm Drive Shaft Set ドライブシャフ ト セッ ト Z525 Flat Head Screw M3x6mm サラネジ M3x6mm Z567 TP. - Page 28 Plastic Parts プラスチックパーツ 38401 Main Chassis メインシャーシ 38404 Wheel Axle Parts ホイールアクスルパーツ 38405 38402 Hub Carrier Set Body Post Parts ハブキャリアセッ ト ボディポス トパーツ 38409 Suspension ArmSet サスペンションアームセッ ト 38403 Bumper Parts バンパーパーツ Z451 TP. Binder Head Screw M2x8mm T.Pバイン ドスクリ ュー M2x8mm 85615 Diff Case Set デフギヤケースセッ...
- Page 29 38406 Servo Saver Parts サーボセイバーセッ ト 38408 Cover Parts カバーパーツ 38410 Linkage Parts リンケージパーツ 38440 38460 Mini 10 Spoke Wheel Mini 6026 Slicktire ミニ10スポークホイール ミニ6026スリ ックタイヤ...
-
Page 30: Exploded View
Exploded View 展開図 Z517 38402 Z517 38402 38410 Z569 Z569 75106 Z569 Z569 38402 38402 38402 38410 38408 38402 38402 38410 75106 Z281 38402 38402 38408 38402 Z281 Z281 38402 38402 Z567 Z281 Z567 Z264 Z567 Z577 2029 38404 Z577 38429 Z451 38407... - Page 31 75106 38402 38402 38402 75106 38402 38402 38402 38402 38402 Z567 Z567 38410 Z567 Z567 Z281 38410 Z281 Z591 38404 38404 38410 38490 38440 38408 38404 38460 B030 38404 38405 38404 Z663 B030 Z150 38404 38490 38404 Z663 38404 38404 38404 38404 B030...
-
Page 32: Parts List
Parts List パーツリス ト パーツリス ト Parts List 入 数 品 名 Parts # Qty Description サターン35Tモーター 1148 SATURN MOTOR 35T 1148 ナイロンス トラップ ブラック 3.5x150mm 6154 NYLON STRAP (BLACK/3.5x150mm) 6154 サーボテープ 6163 SERVO TAPE 6163 メインシャーシ 38401 MAIN CHASSIS 38401 ボディポス... -
Page 33: Option Parts List
Option Parts List オプションパーツリス ト 38420 38425 Aluminium Shock Complete Set Sway Bar Set アルミショ ックコンプリー トセッ ト スタビライザーセッ ト 38414 38516 38426 61099 Titan Turnbuckle 3x90mm Titan Screw Set (Hex Socket) Aluminium Motor Mount Set Shock Shaft 28mm Titanium Coated チタンターンバックル 3x90mm チタンネジセッ ト(六角ソケッ ト) アルミモーターマウン トセッ ト チタンコー トショ ックシャフ ト 28mm Z831 B012 87596 86985 86988 3x6x0.5mm Orange Z832 3x6x0.75mm Orange Ball Bearing 3x6x2.5mm Flanged... - Page 34 Memo...
- Page 35 Memo...
