Cordless
Screwdriver
Skruvdragare
Skrutrekker
Ruuvinväännin
Art.no.
Model
18-3158 TSL-06A-UK
40-7939 TSL-06A
Important!
Read the entire instruction manual carefully
and make sure that you fully understand
it before you use the equipment. Keep the
manual for future reference.
Viktig information:
Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den
innan du använder utrustningen. Spara
bruksanvisningen för framtida bruk.
Viktig informasjon:
Les disse anvisningene nøye og forsikre deg
om at du forstår dem før tar produktet i bruk.
Ta vare på anvisningene for seinere bruk.
Tärkeää tietoa:
Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.
Original instructions
Bruksanvisning i original
Original bruksanvisning
Alkuperäinen käyttöohje
Ver. 201110

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TSL-06A and is the answer not in the manual?

Questions and answers

Related Manuals for CO/Tech TSL-06A

Summary of Contents for CO/Tech TSL-06A

  • Page 1 Skruvdragare Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat Skrutrekker käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten. Ruuvinväännin Art.no. Model Ver. 201110 Original instructions 18-3158 TSL-06A-UK Bruksanvisning i original Original bruksanvisning 40-7939 TSL-06A Alkuperäinen käyttöohje...
  • Page 3 Cordless Screwdriver Art.no 18-3158 Model TSL-06A-UK 40-7939 TSL-06A Please read the entire instruction manual before using the product and save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have any questions regarding technical problems please contact Customer Services.
  • Page 4 Personal safety a. Pay attention to what you do and use common sense when using electrical hand tools. Never use an electrical hand tool if you are tired or under the influence of drugs, alcohol or medication. One moment of not paying attention while using an electrical hand tool may result in serious injury.
  • Page 5 g. Use the electrical hand tool, accessories and such according to the instructions and in a way suitable for the type of electrical hand tool used. Using the electrical hand tool for work other than that for which it is intended could result in a dangerous situation. Use and maintenance of the rechargeable electrical hand tool a.

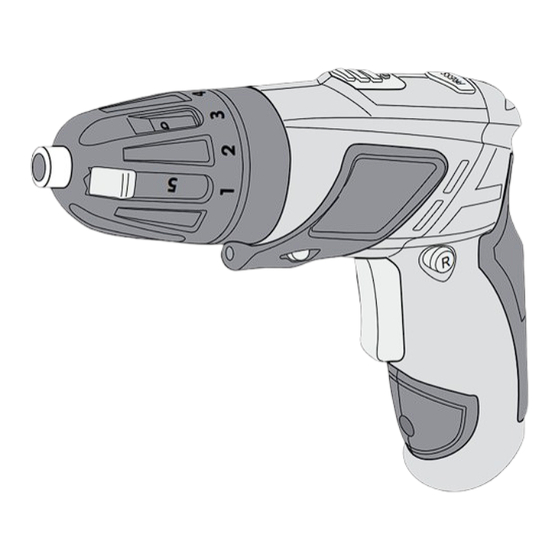

  • Page 6 2. Description • Cordless Screwdriver with pivoting handle for in-line or pistol-grip use. • Forward/Reverse. • Built-in screwdriver bit storage, battery charge indicator, work light and soft-grip handle. • Comes with 6 screwdriver bits (incl. Ikea bits) and charger. Magnetic screwdriver bit holder Screwdriver bit storage lock Selector ring for torque settings 1-9 plus drill setting and insert bit storage...
  • Page 7 3. Charging N.B. The battery is not charged when sold; therefore, it must be charged before it is used for the first time. The battery should be charged for at least 7 hours the first time it is used. 1. Make sure that the selector (5) is in the middle setting. 2.

  • Page 8: Battery Check

    4. Select the direction of rotation, the selector (6) has three settings: Reverse: Press the selector in on the left-hand side. Trigger lock, selector in middle. Forward: Press the selector in on the right-hand side. 5. Pull the trigger (9) to start the drill/driver and release it to stop the drill/driver. 6.

  • Page 9: Care And Maintenance

    7. Lighting The screwdriver is equipped with a LED light for working in dark places. Press the light’s on/off switch (10) to turn the work lamp on. Remember to turn the light off when you have finished work. 8. Care and maintenance Clean the product using a soft cloth lightly moistened with washing-up liquid.
  • Page 10 Skruvdragare Art.nr 18-3158 Modell TSL-06A-UK 40-7939 TSL-06A Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tek- niska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

  • Page 11: Personlig Säkerhet

    Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt. Personlig säkerhet a. Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg.
  • Page 12 e. Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg. Håll verktygen vassa och rena.
  • Page 13 2. Beskrivning • Skruvdragare med vridbart handtag, rakt eller vinklat grepp. • Inbyggd bitsförvaring, batteriindikator, belysning och mjukt grepp. • Levereras med 6 bits (inkl. Ikea-bits) och laddare. • Höger-/vänstergång. Magnetisk bitshållare Bitsförvaringslås Justeringsring för vridmoment 1 – 9 samt borrläge och bitsförvaring Batteriindikator: 4a.
  • Page 14 3. Laddning Obs! Batteriet levereras oladdat, därför måste batteriet laddas innan första användning. Vid första laddningstillfället bör laddningen pågå i ca 7 timmar. 1. Se till att omkopplaren (6) står i mittenläget. 2. Anslut laddarens DC-propp till laddningsuttaget (8) och sätt sedan i laddaren i ett eluttag.
  • Page 15 4. Välj rotationsriktning, omkopplaren (6) har tre lägen. Vänstergång: Tryck in omkopplaren på vänstra sidan. Låst strömbrytare i mittenläget. Högergång: Tryck in omkopplaren på högra sidan. 5. Tryck in strömbrytaren (9) för att starta skruvdragaren och släpp strömbrytaren för att stänga av. 6.

  • Page 16: Skötsel Och Underhåll

    7. Belysning Skruvdragaren har en lysdiod riktad framåt som arbetsbelysning vid arbete på mörka platser. Tryck på strömbrytaren (9) för att tända belysningen. Kom ihåg att stänga av belysningen när du är klar. 8. Skötsel och underhåll Rengör produkten vid behov med mjuk trasa svagt fuktad med diskmedel. Använd inga lösningsmedel eller starka rengöringsmedel.
  • Page 17 Skrutrekker Cotech 3,6 V Art.nr 18-3158 Modell TSL-06A-UK 40-7939 TSL-06A Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

  • Page 18: Personlig Sikkerhet

    Personlig sikkerhet a. Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trøtt eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
  • Page 19 g. Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner. Bruk og service av det ladbare håndverktøyet a.
  • Page 20 2. Beskrivelse • Skrutrekker med dreibart håndtak (rett eller vinklet grep). • Batteriindikator, belysning og mykt grep og innebygd bitsholder. • Høyre- og venstregange. • Leveres med 6 bits (inkl. Ikea bits) og lader. Magnetisk bitsholder Bitsoppbevaringslås Justeringsanordning for dreiemoment 1 – 9 , samt boremodus og oppbevaring av bits.
  • Page 21 3. Lading Obs! Batteriet leveres uladet. Det må derfor lades før første gangs bruk. Skrutrekkeren bør lades i 7 timer første gang. 1. Pass på at omkobleren står i midtstilling. 2. Koble laderens DC-plugg til ladeuttaket (A) og plugg deretter laderen til et strømuttak. 3.
  • Page 22 4. Velg rotasjonsretning. Omkobleren (5) har tre posisjoner. Venstregange: Trykk omkobleren inn fra venstre. Midtre posisjon er låsing. Høyregange: Trykk omkobleren inn fra høyre side. 5. Trykk inn strømbryteren for å starte skrutrekkeren og slipp opp for å stoppe den. 6.

  • Page 23: Stell Og Vedlikehold

    7. Belysning Skrutrekkeren har en lysdiode som er rettet framover som arbeidslys. Den er fin å bruke på mørke plasser. Trykk på strømbryteren (10) for å tenne belysningen. Husk å skru av belysningen etter bruk. 8. Stell og vedlikehold • Rengjør produktet ved behov med en myk klut som er svakt fuktet med vann og oppvaskmiddel.
  • Page 24 Ruuvinväännin Cotech 3,6 V Tuotenro 18-3158 Malli TSL-06A-UK 40-7939 TSL-06A Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säästä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
  • Page 25 Oma turvallisuutesi a. Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen. b. Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää...
  • Page 26 g. Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen. Ladattavien käsityökalujen käyttäminen ja huoltaminen a.
  • Page 27 2. Kuvaus • Ruuvinväännin, jonka kahva säädettävissä suoraan tai kulma-asentoon. • Sisäinen palansäilytystila, akun varaustason näyttö, valo ja pehmustettu kahva. • Suunnanvaihto. • Mukana 6 palaa ( mm. Ikea-pala) ja laturi. Magneettinen palapidike Palansäilytystilan lukko Säätörengas vääntömomenteille 1–9, poraustila ja palansäilytys Akun varaustason näyttö...
  • Page 28 3. Lataus Huom.! Akku toimitetaan lataamattomana, joten se pitää ladata ennen ensimmäistä käyttökertaa. Lataa noin 7 tuntia ensimmäisellä kerralla. 1. Varmista, että valintakytkin (6) on keskiasennossa. 2. Liitä laturin DC-pistoke latausliitäntään (8) ja liitä laturi verkkovirtaan. 3. Merkkivalo (7) palaa latauksen aikana ja sammuu, kun lataus on valmis. 4.
  • Page 29 4. Valitse kiertosuunta kytkimen (6) kolmesta eri tilasta. Vasemmanpuoleinen kierre: Paina vasemmanpuoleista valintakytkintä. Virtakytkimen lukitus keskiasennossa. Oikeanpuoleinen kierre: Paina oikeanpuoleista valintakytkintä. 5. Paina virtakytkin (9) sisään käynnistääksesi ruuvinvääntimen ja päästä virtakytkin pysäyttääksesi laitteen. 6. Säädä kahva haluamaasi asentoon. Kahvan voi säätää suoraan tai kulma-asentoon (pistooliote). a.

  • Page 30: Huolto Ja Ylläpito

    7. Valaistus Ruuvinvääntimessä on eteenpäin suunnattu valaisin, joka toimii työvalaisimena pimeissä tiloissa työskenneltäessä. Sytytä valo painamalla virtakytkintä (9). Muista sammuttaa valaisin, kun olet valmis. 8. Huolto ja ylläpito Puhdista tuote tarvittaessa pehmeällä, tiskiaineella kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia. 9.

  • Page 31: Declaration Of Conformity

    Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset CORDLESS SCREWDRIVER COTECH 40-7939 / 18-3158 TSL-06A / TSL-06A-UK Machinery directive EMC directive Low voltage directive 2006/42/EC...
  • Page 32 SVERIGE KUNDTJÄNST Tel: 0247/445 00 Fax: 0247/445 09 E-post: kundtjanst@clasohlson.se INTERNET www.clasohlson.se BREV Clas Ohlson AB, 793 85 INSJÖN NORGE KUNDESENTER Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no INTERNETT www.clasohlson.no POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO SUOMI ASIAKASPALVELU Puh.: 020 111 2222 Sähköposti: info@clasohlson.fi INTERNET www.clasohlson.fi OSOITE...
