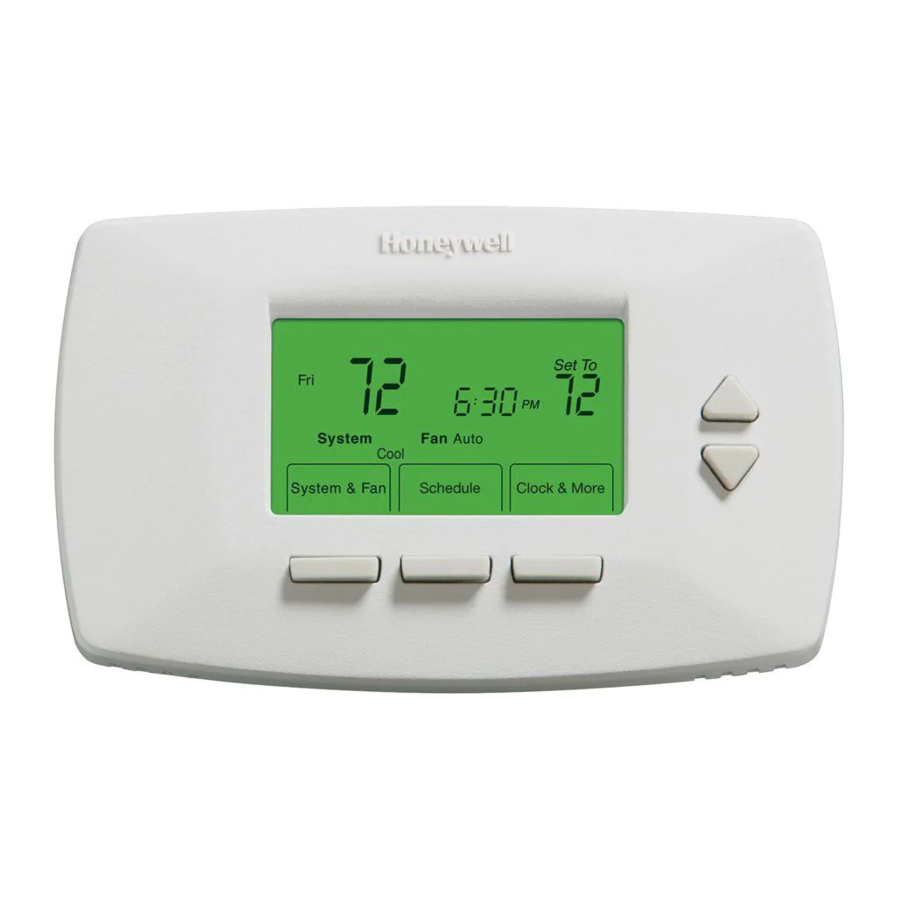

Honeywell RTH7000 Series Manual

Programmable
Hide thumbs

Advertisement

RTH7000 Series
Programmable Thermostat
Operating
Manual
69-1899EF-02

Advertisement

loading

  Also See for Honeywell RTH7000 Series

  Related Manuals for Honeywell RTH7000 Series

  Summary of Contents for Honeywell RTH7000 Series

  • Page 1 Operating Manual RTH7000 Series Programmable Thermostat 69-1899EF-02...
  • Page 2 50°F (10°C). Need Help? http://yourhome.honeywell.com For assistance with this product please visit 1-800-468-1502 or call Honeywell Customer Care toll-free at Read and save these instructions. ® U.S. Registered Trademark. Patents pending. Copyright © 2013 Honeywell International Inc. All rights reserved.
  • Page 3: Table Of Contents

    RTH7400/RTH7500 Table of contents About your new thermostat Appendices Thermostat features ........2 Battery replacement ........17 Programming at a glance ......3 In case of difficulty ........18 Quick reference to controls ......4 1-year limited warranty ......20 Quick reference to status display ....
  • Page 4: About Your New Thermostat

    Operating Manual About your new thermostat About your new thermostat Congratulations! You’ve just purchased the world’s most advanced, easy-to-use thermo- stat. It has been designed to give you many years of reliable service and touchscreen climate control. Features • Daily program schedules maximize comfort and economy. • Energy-saving settings for maximum cost savings.
  • Page 5 RTH7400/RTH7500 This thermostat is ready to go! Your new thermostat is pre-programmed and ready to go. All you have to do is set the time and day. Then check the settings below and change if needed: Set clock ....................See page 6 Select fan setting: Preset to Auto ........To change, see page 7 Select system setting: Preset to Heat ........To change, see page 8 Program schedules: Preset to energy-saving levels...
  • Page 6: Quick Reference To Controls

    Operating Manual Quick reference to controls Arrow buttons Press to adjust temperature (see pages 11-14), or to make selections from screen menus. System & Fan Press to select fan operation (see page Clock & More 7) or system (see Press to set clock (see page 8).
  • Page 7: Quick Reference To Status Display

    RTH7400/RTH7500 Quick reference to status display Current day of week Current inside temperature Current time Temperature setting Set to Smart Response ® Technology in effect 6 : 01 (see page 15) Recovery Heat On System Fan Auto Cool System & Fan Schedule Clock &...
  • Page 8: Clock Setting

    Operating Manual Clock setting Press CLOCK To set the current time display, press CLOCK, then press to adjust the time. Press and hold to advance the time more System & Fan Schedule Clock & More quickly. Press DONE to save & exit (or press GO BACK to exit without changing the time). Adjust time, then press DONE Note: The real-time clock should never require adjustment since it automatically...
  • Page 9: Fan Setting

    RTH7400/RTH7500 Fan setting Press SYSTEM & FAN Press SYSTEM & FAN, then FAN to select fan operation: • On: Fan is always on. System & Fan Schedule Clock & More • Auto: Fan runs only when the heating or cooling system is on. Press FAN to select mode, then press DONE System Fan Auto...
  • Page 10: System Setting

    Operating Manual System setting Press SYSTEM & FAN Follow steps at left to select system: • Heat: Thermostat controls only the heating system. System & Fan Schedule Clock & More • Cool: Thermostat controls only the cooling system. • Auto: Thermostat automatically selects heating Press SYSTEM to select mode, or cooling depending on the indoor temperature.
  • Page 11: Save Money By Setting Program Schedules

    RTH7400/RTH7500 Save money by setting program schedules It’s easy to program your system for maximum energy savings. You can program four time periods each day, with different settings for weekdays and weekends. Set to the time you awaken and the temperature you want WAKE 6:00 am during the morning, until you leave for the day. °...
  • Page 12: Energy Saving Settings For Maximum Savings

    Operating Manual Energy-saving settings for maximum cost savings This thermostat is pre-set to use energy-saving program settings. We recommend these settings, since they can reduce your heating/cooling expenses. (See next page to adjust times and temperatures of each time period.) Heat Cool Heat Cool (Mon-Fri) (Mon-Fri) (Sat-Sun) (Sat-Sun) ° ° ° ° Wake (6:00 am) °...
  • Page 13 RTH7400/RTH7500 To adjust program schedules (RTH7400 only) Press SCHEDULE 1. Press SCHEDULE, then EDIT to see weekdays. 2. Press SELECT DAY to highlight Mon-Fri (they will System & Fan Schedule Clock & More share the same settings). 3. Press NEXT STEP twice, then press to set Wake time for selected days.
  • Page 14 Operating Manual To adjust program schedules (RTH7500 only) Press SCHEDULE 1. Press SCHEDULE, then EDIT to see weekdays. 2. Press SELECT DAY. You can select multiple days to System & Fan Schedule Clock & More program with the same settings. 3.
  • Page 15: Program Schedule Overrides

    RTH7400/RTH7500 Program schedule override (temporary) Adjust temperature Press to immediately adjust the temperature. This will temporarily override the temperature setting for the current time period. Temporary Set to The new temperature will be maintained until the next time period. 6 : 08 When the timer expires, the program schedule Heat On will resume and set the temperature to the level System...
  • Page 16 Operating Manual Program schedule override (permanent) Adjust temperature Press to adjust temperature, then press HOLD. This will turn off the program schedule. Whatever temperature you set will be Set to maintained 24 hours a day, until you manually change it, or press USE SCHEDULE to cancel 6 : 08 “Hold”...
  • Page 17: Furnace Filter Reminder

    RTH7400/RTH7500 Furnace filter reminder Press RESET after changing filter If activated during installation, the furnace filter reminder alerts you when it is time to replace Change Filter Set to your filter. 6 : 01 Press RESET after changing the filter, to restart the timer.
  • Page 18: Special Features

    Operating Manual Special features Smart Response Technology: This feature allows the thermostat to “learn” how long the furnace ® and air conditioner take to reach programmed temperature settings, so the temperature is reached at the time you set. For example: Set the Wake time to 6 am, and the temperature to 70°. The heat will come on before 6 am, so the temperature is 70° by the time you wake at 6. The message “Recovery” is displayed when the system is activated before a scheduled time period.
  • Page 19: Battery Replacement

    RTH7400/RTH7500 Battery replacement Grasp thermostat and pull to Batteries are optional (to provide backup power) if remove from wallplate your thermostat was wired to run on AC power when installed. Install fresh batteries immediately when the LO BATT warning begins flashing. The warning flashes about 30 days before batteries are depleted.
  • Page 20: In Case Of Difficulty

    Operating Manual In case of difficulty If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is blank • Check circuit breaker and reset if necessary. • Make sure power switch at heating & cooling system is on. • Make sure furnace door is closed securely.
  • Page 21 RTH7400/RTH7500 In case of difficulty Heating or cooling • Press SYSTEM to set system to Heat. Make sure the temperature is set system does not higher than the Inside temperature. respond • Press SYSTEM to set system to Cool. Make sure the temperature is set lower than the Inside temperature.
  • Page 22: 1-Year Limited Warranty

    This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.
  • Page 23 RTH7400/RTH7500 1-year limited warranty Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or consequen- tial damages, so this limitation may not apply to you. THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE ONE-YEAR DURATION OF THIS WARRANTY. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.
  • Page 24 Automation and Control Systems Honeywell International Inc. Honeywell Ltd 1985 Douglas Drive North 705 Montrichard Avenue Golden Valley, MN 55422 Saint-Jean-sur-Richelieu, Québec J2X 5K8 http://yourhome.honeywell.com ® U.S. Registered Trademark. © 2013 Honeywell International Inc. 69-1899EF—02 M.S. Rev. 11-13 Printed in U.S.A.
  • Page 25 Manuel d’utilisation Série RTH7000 Thermostat programmable 69-1899EF-02...
  • Page 26 Vous faut-il de l’aide ? Pour obtenir de l’assistance concernant ce produit, visitez http://yourhome.honeywell.com appelez gratuitement l’assistance client d’Honeywell au 1-800-468-1502. Veuillez lire et conserver ces instructions. ® U.S. Marque déposée. Brevets en instance. Copyright © 2013 Honeywell International Inc. Tous droits réservés.
  • Page 27 RTH7400/RTH7500 Table des matières À propos de votre nouveau thermostat Annexes Caractéristiques du thermostat ....2 Pose des piles ........... 17 La programmation en bref......3 En cas de difficultés ........18 Aide-mémoire sur les commandes ..... 4 Garantie limitée d’un an ......20 Aide-mémoire sur l’affichage ......
  • Page 28: À Propos De Votre Nouveau Thermostat

    Manuel d’utilisation À propos de votre nouveau thermostat Félicitations! Vous venez d’acheter le thermostat le plus perfectionné et le plus facile à utiliser du monde. Caractéristiques • Programmes quotidiens maximisant confort et économie. • Recomendamos estas configuraciones debido a que pueden reducir los gastos de calefacción y refrigeración. • Annulation du programme à tout moment par commande de climat à un seul bouton. • Commande précise du climat maintenant la température à 1° F du niveau fixé. • Rappels changer/vérifier permettant de savoir à quel moment réviser ou remplacer les filtre de four. • Grand affichage facile à lire, même dans le noir. 69-1899EF—02...
  • Page 29 RTH7400/RTH7500 Ce thermostat est prêt à fonctionner Votre nouveau thermostat est pré-programmé et prêt à fonctionner. Il suffit de régler l’heure et le jour. Vérifiez ensuite les réglages ci-dessous et modifiez-les si besoin est : Réglage de l’horloge................Voir page 6 Sélection de la configuration du ventilateur : Pré-réglé sur Auto ..Voir page 7 Sélection du mode de fonctionnement : Préréglé sur Chauffage ..Voir page 8 Programme de régulation : pré-réglages aux niveaux économie d’énergie pendant vos heures de travail ou de sommeil (présumez que vous vous levez à 6 h, partez à 8 h, rentrez à 18 h et vous...
  • Page 30 Manuel d’utilisation Aide-mémoire des commandes Appuyez pour modifier la température (voir pages 11-14), ou pour faire des choix à partir des menus. System & Fan Appuyez pour sélectionner la Clock & More configuration du Appuyez pour régler ventilateur (voir page l’horloge (voir page 7) ou système (voir 6) ou rappel de page 8). changement du filtre de la chaudière.
  • Page 31 RTH7400/RTH7500 Aide-mémoire de l’affichage d’état Jour actuel de la semaine Température intérieure actuelle Heure actuelle Réglage de la Set to température Smart Response ® Technology in effect 6 : 01 (voir page 15) Recovery Heat On System Fan Auto Cool System &...
  • Page 32: Réglage De L'horloge

    Manuel d’utilisation Réglage de l’horloge Appuyez sur CLOCK Pour régler l’affichage de l’heure actuelle, appuyez sur CLOCK, puis sur pour modifier l’heure. Appuyez sur maintenant System & Fan Schedule Clock & More la pression pour avancer l’heure plus rapidement. Appuyez sur DONE pour sauvegarder et quitter Modifiez l’heure et appuyez sur DONE (ou appuyez sur GO BACK pour quitter sans modifier l’heure).
  • Page 33: Fonctionnement De La Ventilation

    RTH7400/RTH7500 Réglage du fonctionnement de la ventilation Appuyez SYSTEM & FAN Appuyez sur SYSTEM & FAN, puis sur FAN pour sélectionner le fonctionnement de la ventilation : • On : Le ventilateur est constamment en System & Fan Schedule Clock & More marche.
  • Page 34: Mode De Fonctionnement

    Manuel d’utilisation Sélection du mode de fonctionnement Appuyez SYSTEM & FAN Suivez les étapes à la gauche pour choisir le système : • Heat : Le thermostat ne commande que l’installation de chauffage. System & Fan Schedule Clock & More • Cool : Le thermostat ne commande que l’installation de climatisation. • Off : Arrêt des installations de chauffage et de climatisation.
  • Page 35 RTH7400/RTH7500 Économisez de l’argent en paramétrant le programme C’est facile de programmer votre système pour l’économie d’énergie maximum. Vous pouvez programmer quatre périodes de temps à chaque jour avec des réglages différents pour les jours de semaine et les week-ends. WAKE Régler à l’heure du lever et à la température voulue le matin, jusqu’à 6:00 am votre départ. ° LEAVE Réglez à l’heure du départ de la maison et à la température voulue 8:00 am durant votre absence (en règle générale, un niveau d’économie °...
  • Page 36 Manuel d’utilisation Réglages d’économie d’énergie pour des économies d’énergie maximales Ce thermostat est préréglé au programme d’économie d’énergie. Nous recommandons ces réglages puisqu’ils peuvent réduire vos dépenses de chauffage et de climatisation. (Voir la page suivante pour régler l’heure et la température de chaque période.) Climatisation Climatisation Chauffage Chauffage (Lun-Ven) (Sam-Dim) (Lun-Ven) (Sam-Dim) °...
  • Page 37 RTH7400/RTH7500 Pour modifier le programme (RTH7400 seulement) Appuyez sur SCHEDULE 1. Appuyez sur SCHEDULE, puis EDIT. 2. Appuyez SELECT DAY pour accentuer Lun-Ven (ils System & Fan Schedule Clock & More partageront les mêmes arrangements). 3. Appuyez NEXT STEP deux fois, serrez alors pour placer le temps de Wake. Appuyez sur EDIT 4.
  • Page 38 Manuel d’utilisation Pour modifier le programme (RTH7500 seulement) Appuyez sur SCHEDULE 1. Appuyez sur SCHEDULE, puis EDIT. 2. Appuyez SELECT DAY. Vous pouvez choisir des System & Fan Schedule Clock & More jours multiples pour programmer avec les mêmes arrangements. Appuyez sur EDIT 3. Appuyez NEXT STEP deux fois, serrez alors pour placer le temps de Wake.
  • Page 39: Annulation De La Programmation

    RTH7400/RTH7500 Annulation de la programmation (momentanée) Réglez la température Appuyez sur modifier immédiatement la température. Cela annule momentanément le réglage de température pour la plage actuelle. Temporary Set to La nouvelle température sera maintenue jusqu’à l’heure fixée. Une fois le temps affiché au 6 : 08 minuteur écoulé, le programme reprend et fixe Heat On la température au niveau programmé pour la System Fan Auto période actuelle.
  • Page 40 Manuel d’utilisation Annulation du programme (permanente) Modifiez la température Appuyez sur ou tpour ajuster la température, puis appuyez HOLD. Ceci décommandera le programme. Set to Quelle que soit la température fixée, elle sera conservée 24 heures sur 24 jusqu’à ce que 6 : 08 vous la modifiez à la main, ou appuyez sur USE SCHEDULE pour annuler « HOLD » et reprendre System Fan Auto le programme. Heat Permanent Hold Hold Cancel Appuyez HOLD pour décommander...
  • Page 41: Rappel De Changement Du Filtre De La Chaudière

    RTH7400/RTH7500 Rappel de changement du filtre de la chaudière Appuyez RESET après avoir changé le filtre Si activé pendant l’installation, le rappel de filtre de la chaudière vous alerte quand il est temps Change Filter Set to de remplacer votre filtre. 6 : 01 Appuyez RESET après avoir changé...
  • Page 42: Fonctions Spéciales

    Manuel d’utilisation Fonctions spéciales Smart Response Technology : Cette fonction permet au thermostat « d’apprendre » combien de ® temps il faut à la chaudière et au climatiseur pour atteindre la température demandée de manière à ce que cette température soit atteinte à l’heure fixée. Par exemple, réglez l’heure de réveil à 6 h et la température à 70°. Le chauffage sera poussé avant 6 h pour que la température soit à 70° lors de votre réveil à 6 h. Le message « Recovery » s’affiche lorsque le système est activé avant une plage horaire programmée. Protection du compresseur : Cette fonction force le compresseur à attendre quelques minutes avant de redémarrer pour empêcher d’endommager le matériel. Pendant la période d’attente, le message « Wait » est affiché sur l’écran. Commutation automatique (RTH7500 seulement) : Lorsqu’il est réglé sur Auto, le thermostat sélectionne automatiquement chauffage ou climatisation en fonction de la température intérieure.
  • Page 43 RTH7400/RTH7500 Changement des piles Saisissez le thermostat et tirez-le Les piles sont facultatives (pour fournir une alimentation pour le sortir de la plaque de secours) si le thermostat a été câblé pour fonctionner sur secteur lors de l’installation. Montez des piles neuves dès que l’avertissement LO BATT commence à clignoter. L’avertissement clignote environ 30 jours avant que les piles soient complètement à plat.
  • Page 44: En Cas De Difficultés

    Manuel d’utilisation En cas de difficultés Si vous rencontrez des difficultés avec votre thermostat, veuillez essayer les suggestions ci-dessous. La plupart des problèmes se corrigent rapidement et facilement. L’affichage • Vérifiez le disjoncteur et réenclenchez-le. est vide • Vérifiez que le commutateur d’alimentation de l’installation de chauffage ou de la climatisation est sur marche. • Vérifiez que la porte de la chaudière est bien fermée.
  • Page 45 RTH7400/RTH7500 En cas de difficultés L’installation de • Appuyez sur SYSTEM pour configurer l’installation pour chauffage (Heat). chauffage ou de Assurez-vous que le réglage de température est supérieur à la température intérieure. climatisation ne réagit pas Appuyez sur SYSTEM pour configurer l’installation pour climatisation (Cool). • Assurez-vous que le réglage de température est inférieur à la température intérieure. • Vérifiez le disjoncteur et réenclenchez-le si nécessaire. • Vérifiez que l’interrupteur d’alimentation des installations de chauffage et de climatisation est sur marche.
  • Page 46: Garantie Limitée D'un An

    MN10-3860, 1985 Douglas Dr. N, Golden Valley, MN 55422, ou s’il vous fera parvenir un produit de remplacement. Cette garantie ne couvre pas les frais de démontage ou d’installation. La garantie sera annulée si Honeywell prouve que la défectuosité a été causée par des dommages apparus alors que le client était en possession du produit. La responsabilité d’Honeywell se limite à la réparation ou au remplacement du produit selon les termes énoncés. HONEYWELL NE PEUT ÊTRE TENUE RESPONSABLE DE PERTE...
  • Page 47 Garantie limitée d’un an CONSÉCUTIFS RÉSULTANT, DIRECTEMENT OU INDIRECTEMENT, DE TOUT MANQUEMENT À N’IMPORTE QUELLE GARANTIE, EXPRESSE OU IMPLICITE, OU DE TOUTE AUTRE DÉFAILLANCE DU PRODUIT. Certains États ou provinces ne permettent pas l’exclusion ou la restriction des dommages accidentels ou consécutifs, cette restriction pourrait donc ne pas s’appliquer. CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE QUE HONEYWELL OFFRE POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE D’UNE ANNÉE DE LA PRÉSENTE GARANTIE. Certains États ou provinces ne permettent aucune restriction sur la durée d’une garantie implicite, la restriction ci-dessus pourrait donc ne pas s’appliquer. La présente garantie vous confère des droits juridiques spécifiques, et vous pourriez également jouir d’autres droits selon votre État ou province.
  • Page 48 Systèmes d’automatisation et de contrôle Honeywell International Inc. Honeywell Ltd 1985 Douglas Drive North 705 Montrichard Avenue Golden Valley, MN 55422 Saint-Jean-sur-Richelieu, Québec J2X 5K8 http://yourhome.honeywell.com ® Marque déposée aux É.-U. © 2013 Honeywell International Inc. 69-1899EF—02 M.S. Rev. 11-13 Imprimé aux États-Unis...
