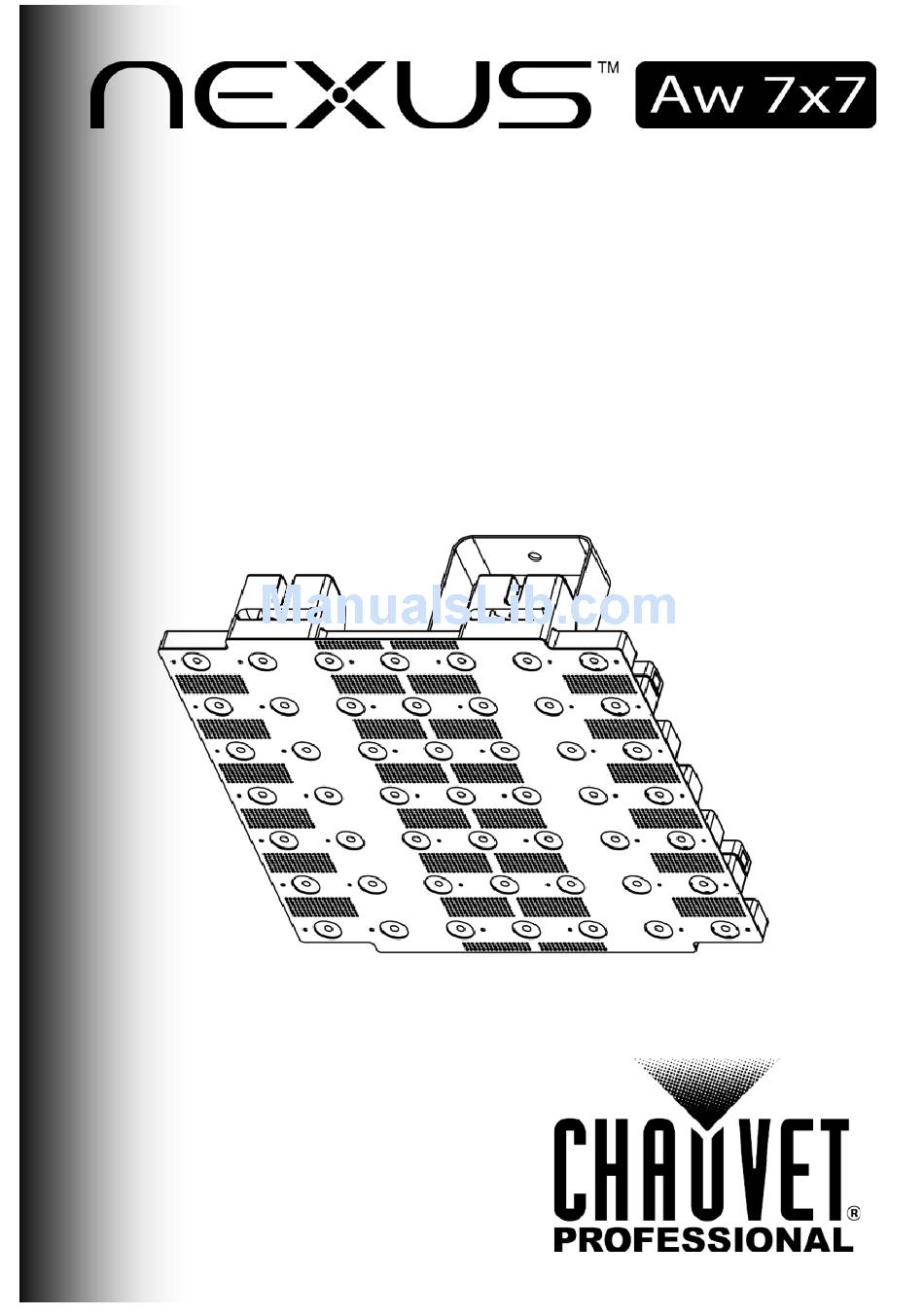

  • Page 1 Quick Reference Guide English Español Français Nederlands...

  • Page 2: Dimmer

    Nexus™ Aw 7x7 QRG About this The Nexus™ Aw 7x7 Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Guide Download the User Manual from www.chauvetprofessional.com for more details. The information and specifications contained in this QRG are subject to Disclaimer change without notice.
  • Page 3 Nexus™ Aw 7x7 QRG AC Power This product has an auto-ranging power supply that can work with an input voltage range of 100 to 240 VAC, 50/60 Hz. To eliminate wear and improve its lifespan, during periods of non-use completely disconnect from power via breaker or by unplugging it. Power Linking The Nexus™...
  • Page 4 Other DMX Products The Nexus™ Aw 7x7 has 5 DMX personalities: 5, 8, 49, 54, and 57 channels. more information, Values Personalities this QRG, or the User Manual on the Chauvet website at http://www.chauvetlighting.com/product-manuals-literature/. Master/Slave Nexus™ works Master/Slave mode. more information, see the User Manual on the Chauvet website.
  • Page 5 Neutrik® etherCON® connection ports of the Nexus™ Aw 7x7 panels. Kling-Net works seamlessly with Kling-Net-supported ArKaos software for configuring and mapping display devices. For more information, see the User Manual on the Chauvet website at http://www.chauvetlighting.com/product-manuals-literature/. Art-Net™ Mode Art-Net™...
  • Page 6 Nexus™ Aw 7x7 QRG Kling-Net Kling-Net Mapper is part of the ArKaos software package. It informs ArKaos software about the layout of the Nexus™ Aw 7x7 products in a Mapper process called mapping. The following section provides step-by-step instructions for mapping the Nexus™...
  • Page 7 Nexus™ Aw 7x7 panels are rigged using the CHAUVET® Affinity™ Rig Kit, or the CHAUVET® CLP-15 clamp, both of which are sold separately. The Rig Kit can bear the weight of 16 panels, in 1 column of 16, or 2 columns of 8.

  • Page 8: Control Panel

    Nexus™ Aw 7x7 QRG Mounting Clamp Into Bracket Position The Bracket To The Mounting Top Of The Panel Up To 4 Panels Diagram With In A Single Column CLP-15 Clamp #8 Allen Key With Handle Horizontal Panel Connection Bottom Of Panel Top Of Panel...

  • Page 9: Strobe

    Nexus™ Aw 7x7 QRG Menu Map Main Level Programming Levels Description Show Speed Auto Show Auto 0–8 Selects an auto program and its speed 000–100 Dimmer Sets intensity 0–100% Static 000–255 Strobe Selects the strobe rate (slow to fast) Dimmer Mode Sets dimming curve Dimmer 1–3 Back Lite...

  • Page 10: Dmx Values

    Nexus™ Aw 7x7 QRG DMX Values 57Ch Channel Function Value Percent/Setting 000 ó 255 0–100% White 1 000 ó 255 0–100% White 2 000 ó 255 0–100% White 3 000 ó 255 0–100% White 4 000 ó 255 0–100% White 5 000 ó...
  • Page 11 Nexus™ Aw 7x7 QRG 57Ch Channel Function Value Percent/Setting No function 001 ó 127 Alphanumeric Numeric characters 1–0 128 ó 255 Alpha characters A–Z 000 ó 010 No function 011 ó 020 Simple cross 021 ó 029 Simple box 030 ó 038 Square imploder 039 ó...
  • Page 12 Nexus™ Aw 7x7 QRG 54Ch Channel Function Value Percent/Setting 000 ó 255 0–100% White 1 000 ó 255 0–100% White 2 000 ó 255 0–100% White 3 000 ó 255 0–100% White 4 000 ó 255 0–100% White 5 000 ó 255 0–100% White 6 000 ó...
  • Page 13 Nexus™ Aw 7x7 QRG 54Ch Channel Function Value Percent/Setting 000 ó 010 No function 011 ó 038 Auto 1 039 ó 066 Auto 2 067 ó 094 Auto 3 095 ó 122 Auto 4 Auto Programs 123 ó 150 Auto 5 151 ó...
  • Page 14 Nexus™ Aw 7x7 QRG 49Ch Channel Function Value Percent/Setting 000 ó 255 0–100% White 1 000 ó 255 0–100% White 2 000 ó 255 0–100% White 3 000 ó 255 0–100% White 4 000 ó 255 0–100% White 5 000 ó 255 0–100% White 6 000 ó...
  • Page 15 Nexus™ Aw 7x7 QRG Channel Percent/Setting Function Value 000 ó 255 0–100% Dimmer 000 ó 010 No function Strobe 011 ó 255 0–20 Hz Foreground Dimmer 000 ó 255 0–100% Background 000 ó 255 0–100% Dimmer No function 001 ó 127 Alphanumeric Numeric characters 1–0 128 ó...

  • Page 16: No Function

    Nexus™ Aw 7x7 QRG Channel Percent/Setting Function Value 000 ó 255 0–100% Dimmer 000 ó 010 No function Strobe 011 ó 255 0–20 Hz 000 ó 010 No function 011 ó 038 Auto 1 039 ó 066 Auto 2 067 ó 094 Auto 3 095 ó...
  • Page 17 Nexus™ Aw 7x7 GRR Acerca de esta La Guía de Referencia Rápida (GRR) del Nexus™ Aw 7x7 contiene información básica sobre el producto, como conexión, montaje, opciones de Guía menú y valores DMX. Descargue el Manual de Usuario www.chauvetprofessional.com para información más detallada. La información y especificaciones contenidas en esta GRR están sujetas a Exención de cambio sin previo aviso.
  • Page 18 Nexus™ Aw 7x7 GRR · · Qué va Llave Allen nº 8 con asa Nexus™ Aw 7x7 · · Tarjeta de garantía Cable de alimentación Neutrik® Incluido · Guía de referencia rápida powerCON® Este producto tiene una fuente de alimentación con detección automática que Corriente puede funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60 Hz.
  • Page 19 Chauvet http://www.chauvetlighting.com/product-manuals-literature/. Modo El Nexus™ Aw 7x7 funciona en modo Maestro/Esclavo. Para más información, descargue el Manual de Usuario del sitio web de Chauvet. Maestro/Esclavo Conexiones Las conexiones Ethernet enlazan los paneles del Nexus™ Aw 7x7 a routers y entre sí a través de sus puertos Neutrik® etherCON®. Las...
  • Page 20 Para más información, vea el Mapa de Menú en esta GRR o el Manual de Usuario en el sitio web de Chauvet. Hay un Manual Art-Net™ disponible en www.chauvetprofessional.com. El diseño y copyright de Art-Net™ es propiedad de Artistic Licence Holdings Ltd.
  • Page 21 Nexus™ Aw 7x7 GRR Kling-Net Kling-Net Mapper forma parte del paquete de software Arkaos. Informa al software Arkaos sobre la disposición de los productos Nexus™ Aw 7x7 en Mapper el proceso denominado mapeo. La siguiente sección le proporciona instrucciones paso a paso para mapear los productos Nexus™...
  • Page 22 Los paneles Nexus™ Aw 7x7 se montan utilizando el Affinity™ Rig Kit de Montaje CHAUVET® o la abrazadera CLP-15 de CHAUVET®, ambos vendidos por separado. El Rig Kit puede soportar el peso de 16 paneles en 1 columna de 16 o en 2 columnas de 8. Este kit de aparejamiento tiene 3 agujeros compatibles con tornillos M12 y funciona con la mayoría de las...
  • Page 23 Nexus™ Aw 7x7 GRR Rig Kit acoplado Rig Kit acoplado a 2 paneles a 1 panel Conectores de cerradura de Diagrama de pestillo Montaje con Hasta 16 paneles en una Affinity™ Rig Kit sola columna Cierres encofrados Abrazadera de montaje en el soporte Coloque el soporte en la parte superior del panel...

  • Page 24: Mapa De Men

    Nexus™ Aw 7x7 GRR Botón Función Descripción Se desplaza por las opciones del menú o sale de la opción de <MENU/ESC> del Panel de menú actual Control Entra en la función de menú resaltada o establece el valor <ENTER> visualizado actualmente <UP>...
  • Page 25 Nexus™ Aw 7x7 GRR Valores DMX 57Ch Canal Función Valor Percentage/Configuración 000 ó 255 0–100% Blanco 1 000 ó 255 0–100% Blanco 2 000 ó 255 0–100% Blanco 3 000 ó 255 0–100% Blanco 4 000 ó 255 0–100% Blanco 5 000 ó...
  • Page 26 Nexus™ Aw 7x7 GRR 57Ch Canal Función Valor Percentage/Configuración Sin función 001 ó 127 Alfanumérico Caracteres numéricos 1–0 128 ó 255 Caracteres alfabéticos A–Z 000 ó 010 Sin función 011 ó 020 Cruz simple 021 ó 029 Caja simple 030 ó 038 Colapsar cuadrado 039 ó...
  • Page 27 Nexus™ Aw 7x7 GRR 54Ch Canal Función Valor Percentage/Configuración 000 ó 255 0–100% Blanco 1 000 ó 255 0–100% Blanco 2 000 ó 255 0–100% Blanco 3 000 ó 255 0–100% Blanco 4 000 ó 255 0–100% Blanco 5 000 ó 255 0–100% Blanco 6 000 ó...
  • Page 28 Nexus™ Aw 7x7 GRR 54Ch Canal Función Valor Percentage/Configuración 000 ó 010 Sin función 011 ó 038 Auto 1 039 ó 066 Auto 2 067 ó 094 Auto 3 095 ó 122 Programas Auto 4 123 ó 150 Automáticos Auto 5 151 ó...
  • Page 29 Nexus™ Aw 7x7 GRR 49Ch Canal Función Valor Percentage/Configuración 000 ó 255 Blanco 1 0–100% 000 ó 255 Blanco 2 0–100% 000 ó 255 Blanco 3 0–100% 000 ó 255 Blanco 4 0–100% 000 ó 255 Blanco 5 0–100% 000 ó 255 Blanco 6 0–100% 000 ó...
  • Page 30 Nexus™ Aw 7x7 GRR Canal Función Valor Percentage/Configuración 000 ó 255 0–100% Atenuador 000 ó 010 Sin función Estroboscopio 011 ó 255 0–20 Hz Atenuador Primer 000 ó 255 0–100% Plano 000 ó 255 0–100% Atenuador Fondo Sin función 001 ó 127 Alfanumérico Caracteres numéricos 1–0 128 ó...
  • Page 31 Nexus™ Aw 7x7 GRR Canal Función Valor Percentage/Configuración 000 ó 255 0–100% Atenuador 000 ó 010 Sin función Estroboscopio 011 ó 255 0–20 Hz 000 ó 010 Sin función 011 ó 038 Auto 1 039 ó 066 Auto 2 067 ó 094 Auto 3 095 ó...
  • Page 32 Nexus™ Aw 7x7 MR A Propos de ce Le Manuel de Référence (MR) du Nexus™ Aw 7x7 reprend des informations de base sur cet appareil notamment en matière de montage, Manuel d'options de menu et de valeurs DMX. Veuillez télécharger le Manuel de l'Utilisateur à...
  • Page 33 Nexus™ Aw 7x7 MR En dehors des États-Unis, du Royaume-Uni, de l’Irlande, du Mexique et du Nous Contacter Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner appareil. Veuillez consulter site internet www.chauvetprofessional.com pour obtenir des informations pour nous contacter.
  • Page 34 Le Nexus™ Aw 7x7 dispose 5 personnalités DMX : 5, 8, 49, 54, ou 57 cannaux. Pour plus d'informations, veuillez consulter la section Valeurs dans ce MR ou le Manuel de l'Utilisateur sur le site de Chauvet à l'adresse http://www.chauvetlighting.com/product-manuals-literature/. Mode Le Nexus™...
  • Page 35 Plan du Menu dans ce MR ou le Manuel l'Utilisateur site Chauvet à l'adresse http://www.chauvetlighting.com/product-manuals-literature/. Une introduction à Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Art-Net™ est conçu et protégé par droits d'auteur par Artistic Licence Holdings Ltd.
  • Page 36 Nexus™ Aw 7x7 MR Kling-Net Kling-Net Mapper est inclus dans la suite logicielle Arkaos. Il informe le logiciel Arkaos sur la disposition des unités Nexus™ Aw 7x7 lors d'un Mapper processus appelé « mappage ». La section qui suit fournit des instructions étape par étape pour réaliser le mappage des appareils Nexus™...
  • Page 37 Les panneaux Nexus™ Aw 7x7 peuvent être fixés à l'aide du kit Installation d'installation CHAUVET® Affinity™ ou avec la pince CHAUVET® CLP- 15, tous deux vendus séparément. Le kit d'installation peut supporter le poids de 16 panneaux en configuration de 1 colonne de 16 ou 2 colonnes de 8.
  • Page 38 Nexus™ Aw 7x7 MR Rig Kit de connexion Kit de connexion fixé à 2 panneaux fixé à 1 panneau Connecteurs à Diagramme de verrou Montage avec le Jusqu'à 16 Kit d'Installation panneaux sur une seule Affinity™ Rig Kit Verrous de type «...
  • Page 39 Nexus™ Aw 7x7 MR Bouton Fonction Description du Permet de se déplacer parmi les options du menu principal ou de <MENU/ESC> Panneau de sortir de l'option de menu courante Commande Permet de rentrer dans l'option de menu sélectionnée ou de <ENTER>...
  • Page 40 Nexus™ Aw 7x7 MR Valeurs DMX 57Ch Canal Fonction Valuer Pourcentage/Configurations 000 ó 255 0–100% Blanc 1 000 ó 255 0–100% Blanc 2 000 ó 255 0–100% Blanc 3 000 ó 255 0–100% Blanc 4 000 ó 255 0–100% Blanc 5 000 ó...

  • Page 41: Ó 092 Tri-Downer

    Nexus™ Aw 7x7 MR 57Ch Canal Fonction Valuer Pourcentage/Configurations Aucune fonction 001 ó 127 Alphanumérique Caractères numériques de 1 à 0 128 ó 255 Caractères alphanumériques de A à Z 000 ó 010 Aucune fonction 011 ó 020 Croix simple 021 ó...
  • Page 42 Nexus™ Aw 7x7 MR 54Ch Canal Fonction Valuer Pourcentage/Configurations 000 ó 255 0–100% Blanc 1 000 ó 255 0–100% Blanc 2 000 ó 255 0–100% Blanc 3 000 ó 255 0–100% Blanc 4 000 ó 255 0–100% Blanc 5 000 ó 255 0–100% Blanc 6 000 ó...
  • Page 43 Nexus™ Aw 7x7 MR 54Ch Canal Fonction Valuer Pourcentage/Configurations 000 ó 010 Pas de fonction 011 ó 038 Auto 1 039 ó 066 Auto 2 067 ó 094 Auto 3 095 ó 122 Programmes Auto 4 123 ó 150 Automatiques Auto 5 151 ó...
  • Page 44 Nexus™ Aw 7x7 MR 49Ch Canal Fonction Valuer Pourcentage/Configurations 000 ó 255 Blanc 38 0–100% 000 ó 255 Blanc 39 0–100% 000 ó 255 Blanc 40 0–100% 000 ó 255 Blanc 41 0–100% 000 ó 255 Blanc 42 0–100% 000 ó 255 Blanc 43 0–100% 000 ó...
  • Page 45 Nexus™ Aw 7x7 MR Canal Fonction Valuer Pourcentage/Configurations 000 ó 051 Vitesse du gradateur prédéfinie depuis le menu 052 ó 101 Gradateur linéaire 102 ó 152 Courbe de gradation non linéaire 1 Mode du Gradateur (le plus rapide) 153 ó 203 Courbe de gradation non linéaire 2 204 ó...
  • Page 46 Nexus™ Aw 7x7 BH Over deze De Nexus™ Aw 7x7 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties, en de DMX- handleiding waarden. Download gebruikershandleiding www.chauvetprofessional.com voor meer informatie. De informatie en specificaties in deze BH kunnen zonder voorafgaande Disclaimer kennisgeving worden gewijzigd.
  • Page 47 Nexus™ Aw 7x7 BH Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie. · · Wat is er #8 inbussleutel met handvat Nexus™...
  • Page 48 Chauvet op http://www.chauvetlighting.com/product-manuals-literature/. Master/Slave- De Nexus™ Aw 7x7 werkt in master/slave-modus. Voor meer informatie, raadpleegt u de handleiding op de website van Chauvet. modus Ethernet- Ethernetverbindingen koppelen Nexus™ Aw 7x7-panelen aan routers en elkaar via hun Neutrik®...
  • Page 49 Nexus™ Aw 7x7-panelen. Art-Net™ vereist configuratie door het bedieningspaneel. Zie voor meer informatie de sectie Menu map in en deze beknopte handleiding of de gebruikershandleiding op de website van Chauvet op http://www.chauvetlighting.com/product- manuals-literature/. www.chauvetprofessional.com is een Art-Net™-basishandleiding verkrijgbaar.
  • Page 50 Nexus™ Aw 7x7 BH Kling-Net Kling-Net Mapper is onderdeel van het-softwarepakket. Het informeert de ArKaos-software over de layout van de Nexus™ Aw 7x7-producten in een Mapper proces dat mapping wordt genoemd. De volgende sectie bevat stapsgewijze instructies voor het mappen van de Nexus™...
  • Page 51 Montage Nexus™ Aw 7x7-panelen worden opgehangen met de CHAUVET® Affinity™ opbouwset of de CHAUVET® CLP-15 klem, die beide apart worden verkocht. De opbouwset kan het gewicht dragen van 16 panelen, in 1 zuil van 16 of 2 zuilen van 8. De opbouwset heeft 3 gaten voor M12-compatibele bouten en werkt met standaard spantklemmen.
  • Page 52 Nexus™ Aw 7x7 BH Montageklem in beugel Plaats de beugel bovenaan het paneel Montagediagram Tot 4 panelen in een enkele zuil met CLP-15 klem #8 inbussleutel met hendel Horizontale paneelverbinding Onderzijde van paneel Bovenzijde van paneel Beschrijving Toets Functie Bladert door de opties van het hoofdmenu of sluit de huidige menu- bedieningspaneel <MENU/ESC>...

  • Page 53: Menu Map

    Nexus™ Aw 7x7 BH Menu Map Hoofdniveau Programmeerniveaus Beschrijving Show Speed Selecteert een automatisch programma en Auto Show Auto 0–8 000–100 zijn snelheid Dimmer Stelt de intensiteit in 0–100% Static 000–255 Selecteert de stroboscoopfrequentie Strobe (langzaam naar snel) Dimmer Mode Stelt de dimcurve in Dimmer 1–3 Stelt de achtergrondverlichting van het...
  • Page 54 Nexus™ Aw 7x7 BH DMX-waarden 57Ch Kanaal Functie Waarde Percentage/instelling 000 ó 255 0–100% Wit 1 000 ó 255 0–100% Wit 2 000 ó 255 0–100% Wit 3 000 ó 255 0–100% Wit 4 000 ó 255 0–100% Wit 5 000 ó...

  • Page 55: Ó 119 One-Liner

    Nexus™ Aw 7x7 BH 57Ch Kanaal Functie Waarde Percentage/instelling Geen functie 001 ó 127 Alfanumeriek Numerieke tekens 1–0 128 ó 255 Alfanumerieke tekens A–Z 000 ó 010 Geen functie 011 ó 020 Simpel kruis 021 ó 029 Simpele box 030 ó 038 Vierkante imploder 039 ó...
  • Page 56 Nexus™ Aw 7x7 BH 54Ch Kanaal Functie Waarde Percentage/instelling 000 ó 255 0–100% Wit 1 000 ó 255 0–100% Wit 2 000 ó 255 0–100% Wit 3 000 ó 255 0–100% Wit 4 000 ó 255 0–100% Wit 5 000 ó 255 0–100% Wit 6 000 ó...
  • Page 57 Nexus™ Aw 7x7 BH 54Ch Kanaal Functie Waarde Percentage/instelling 000 ó 010 Geen functie 011 ó 038 Auto 1 039 ó 066 Auto 2 067 ó 094 Auto 3 095 ó 122 Automatische Auto 4 123 ó 150 programma's Auto 5 151 ó...

  • Page 58: Ó 092 Tri-Downer

    Nexus™ Aw 7x7 BH 49Ch Kanaal Functie Waarde Percentage/instelling 000 ó 255 0–100% Wit 35 000 ó 255 0–100% Wit 36 000 ó 255 0–100% Wit 37 000 ó 255 0–100% Wit 38 000 ó 255 0–100% Wit 39 000 ó 255 0–100% Wit 40 000 ó...

  • Page 59: Ó 100 Gobo Index

    Nexus™ Aw 7x7 BH Kanaal Percentage/instelling Functie Waarde 000 ó 010 Geen functie 011 ó 100 Gobo index 101 ó 149 Geen functie Virtuele Gobo- 150 ó 202 Gobo-snelheid met de klok mee, langzaam snelheid tot snel 203 ó 255 Gobo-snelheid tegen de klok in, langzaam tot snel 000 ó...
  • Page 60 Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact the dealer of record. Follow their instructions to request support or to return a product. Visit our website for contact details. Nexus™ Aw 7x7 QRG, Rev. 6 ML4│ © Copyright 2015 Chauvet │All rights reserved. Printed in P. R. C.
