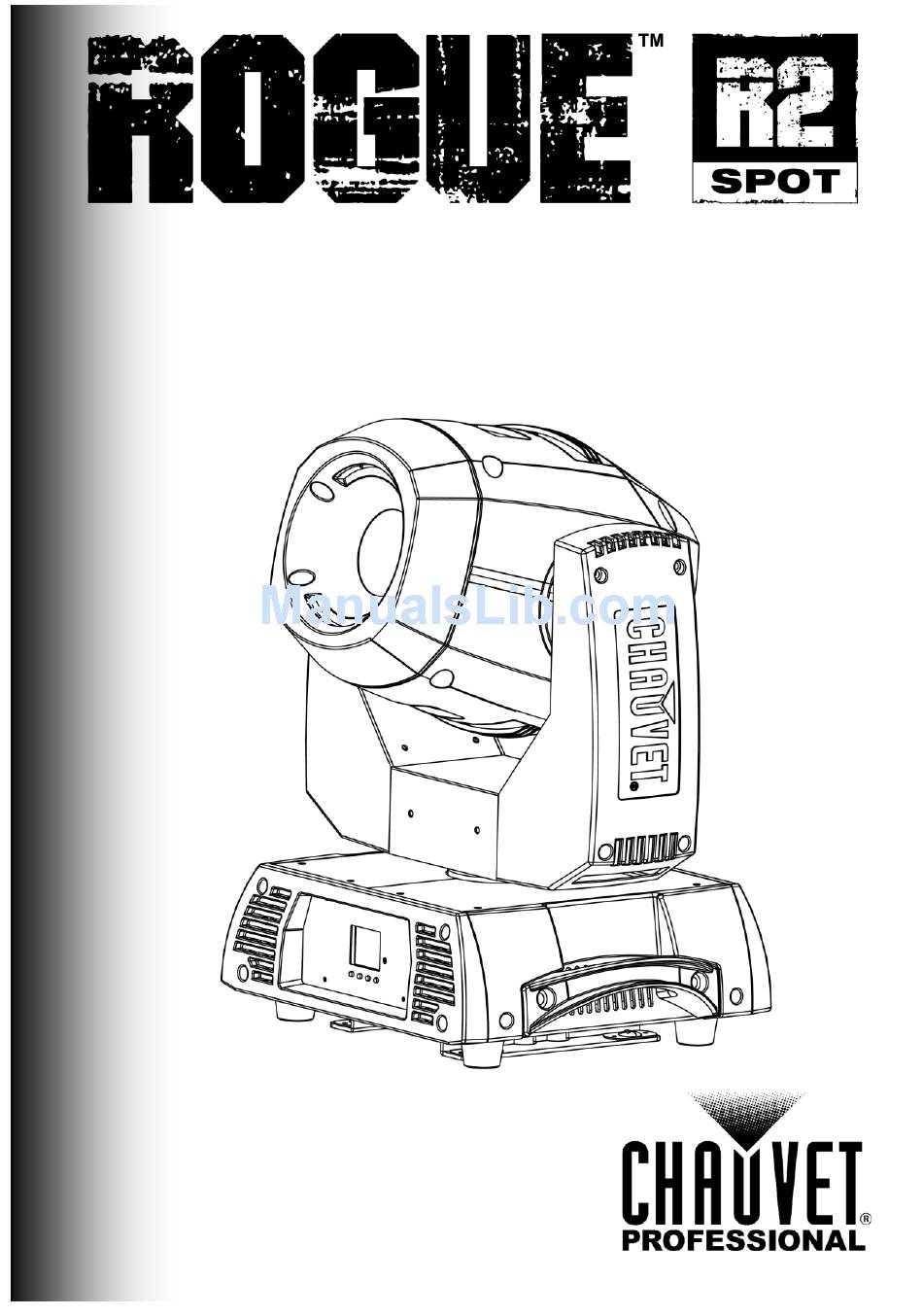

  • Page 1 Quick Reference Guide English Español Français Nederlands NL...

  • Page 2: Safety Notes

    Rogue™ R2 Spot QRG About This Guide The Rogue™ R2 Spot Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice.

  • Page 3: Power Linking

    Rogue™ R2 Spot QRG AC Power This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect the product from power via breaker or by unplugging it.

  • Page 4: Product Mounting Diagram

    Before mounting this product, read the Safety Notes. Use at least two mounting points per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our Chauvet line of mounting clamps, go to http://trusst.com/products/. Mounting Clamp Omega Bracket...

  • Page 5: Menu Map

    Rogue™ R2 Spot QRG Menu Map Main Level Programming Levels Description Address 001–512 Sets the DMX starting address 18CH Selects the DMX mode 21CH Auto Test Runs the product’s test sequence Pan Fine Tilt Tilt Fine P/T Speed Dimmer Dimmer Fine Shutter Color...
  • Page 6 Rogue™ R2 Spot QRG Menu Map (Cont.) Main Level Programming Levels Description Reverse pan operation Pan Reverse Normal pan operation Reverse tilt operation Tilt Reverse Normal tilt operation Rotates control screen view 180° Screen Reverse Normal control screen view Selects the 540° pan angle range Pan Angle Selects the 360°...

  • Page 7: Dmx Values

    Rogue™ R2 Spot QRG DMX Values 21CH Channel Function Value Percent/Setting 000ó255 0–100% Fine Pan 000ó255 0–100% Tilt 000ó255 0–100% Fine Tilt 000ó255 0–100% Pan/Tilt Speed 000ó255 0–100% Dimmer 000ó255 0–100% Fine Dimmer 000ó255 0–100% 000ó003 Closed 004ó007 Open 008ó076 Slow to fast Shutter 077ó145...
  • Page 8 Rogue™ R2 Spot QRG DMX Values (Cont.) 21CH Channel Function Value Percent/Setting (Cont.) 000ó007 Open 008ó015 Gobo 1 016ó023 Gobo 2 024ó031 Gobo 3 032ó039 Gobo 4 040ó047 Gobo 5 Gobo Wheel 1 048ó055 Gobo 6 056ó063 Gobo 7 064ó119 Gobo shake 1–7, slow to fast 120ó127 Open...
  • Page 9 Rogue™ R2 Spot QRG DMX Values (Cont.) 21CH Channel Function Value Percent/Setting (Cont.) 000ó007 No function 008ó015 Effect 1 016ó023 Effect 2 024ó031 Effect 3 032ó039 Effect 4 040ó047 Effect 5 048ó055 Effect 6 056ó063 Effect 7 064ó071 Effect 8 072ó079 Effect 9 080ó087...
  • Page 10 Rogue™ R2 Spot QRG DMX Values (Cont.) 21CH Channel Function Value Percent/Setting (Cont.) Movement Macro 000ó255 0–100% Speed 000ó007 No function 008ó015 Blackout during pan/tilt (3 sec hold) 016ó023 Blackout while color wheel moving (3 sec hold) 024ó031 Blackout while gobo wheels moving (3 sec hold) 032ó039 Disable pan/tilt blackout (3 sec hold) 040ó047...
  • Page 11 Rogue™ R2 Spot QRG DMX Values (Cont.) 18CH Channel Function Value Percent/Setting 000ó255 0–100% Fine Pan 000ó255 0–100% Tilt 000ó255 0–100% Fine Tilt 000ó255 0–100% Pan/Tilt Speed 000ó255 0–100% Dimmer 000ó255 0–100% 000ó003 Closed 004ó007 Open 008ó076 Slow to fast Shutter 077ó145 Pulse effect from slow to fast...
  • Page 12 Rogue™ R2 Spot QRG DMX Values (Cont.) 18CH Channel Function Value Percent/Setting (Cont.) 000ó007 Open 008ó015 Yellow 016ó023 Light blue 024ó031 Green 032ó039 Color Wheel 040ó047 Magenta 048ó055 Dark blue 056ó063 Orange 064ó127 Split colors 128ó191 Clockwise color scroll, slow to fast 192ó255 Counter-clockwise color scroll, slow to fast 000ó007...
  • Page 13 Rogue™ R2 Spot QRG DMX Values (Cont.) 18CH Channel Function Value Percent/Setting (Cont.) Focus 000ó255 0–100% 000ó004 No function Prism 005ó255 Prism insert 000ó127 Prism index 128ó189 Counter-clockwise rotation, fast to slow Prism Rotate 190ó193 Stop 194ó255 Clockwise rotation, slow to fast 000ó063 Wide to narrow 064ó127...
  • Page 14 Rogue™ R2 Spot GRR Acerca de esta La Guía de Referencia Rápida (GRR) del Rogue™ R2 Spot contiene información Guía básica sobre el producto, como conexión, montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

  • Page 15: Corriente Alterna

    Rogue™ R2 Spot GRR Corriente alterna Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz. Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

  • Page 16: Diagrama De Montaje Del Producto

    Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products/. Abrazadera de Montaje...

  • Page 17: Mapa De Menú

    Rogue™ R2 Spot GRR Mapa de Menú Nivel Principal Niveles de Programación Descripción Address 001–512 Configura la dirección inicial DMX 18CH Selecciona la personalidad DMX 21CH Inicia la secuencia de prueba del Auto Test dispositivo Pan Fine Tilt Tilt Fine P/T Speed Dimmer Dimmer...
  • Page 18 Rogue™ R2 Spot GRR Mapa de Menú (cont.) Nivel Principal Niveles de Programación Descripción Invierte el funcionamiento del desplazamiento lateral Pan Reverse Funcionamiento de desplazamiento lateral normal Invierte el funcionamiento de la inclinación Tilt Reverse Funcionamiento inclinación normal Gira la pantalla de control 180° Screen Reverse Vista normal de la pantalla de control Selecciona el rango de desplazamiento...
  • Page 19 Rogue™ R2 Spot GRR Mapa de Menú (cont.) Nivel Principal Niveles de Programación Descripción Reinicia las funciones de desplazamiento Pan/Tilt lateral/inclinación a la posición de inicio Reinicia las funciones de prisma a la Prism posición de inicio Reinicia todas las funciones de color y Color/Frost difusor a la posición de inicio Reset Function...

  • Page 20: Valores Dmx

    Rogue™ R2 Spot GRR Valores DMX 21CH Canal Función Valor Porcentaje/Configuración Desplazamiento 000ó255 0–100% Lateral Desplazamiento 000ó255 0–100% Lateral Fino Inclinación 000ó255 0–100% Inclinación Fina 000ó255 0–100% Velocidad Desplazamiento 000ó255 0–100% Lateral/Inclinación Atenuador 000ó255 0–100% Atenuador Fino 000ó255 0–100% 000ó003 Cerrado 004ó007 Abierto...
  • Page 21 Rogue™ R2 Spot GRR Valores DMX (cont.) 21CH Canal Función Valor Porcentaje/Configuración (cont.) 000ó007 Abierto 008ó015 Gobo 1 016ó023 Gobo 2 024ó031 Gobo 3 032ó039 Gobo 4 040ó047 Gobo 5 048ó055 Gobo 6 Rueda de Gobo 1 056ó063 Gobo 7 064ó119 Vibración de gobo, 1–7, lento a rápido 120ó127...
  • Page 22 Rogue™ R2 Spot GRR Valores DMX (cont.) 21CH Canal Función Valor Porcentaje/Configuración (cont.) 000ó007 Sin función 008ó015 Efecto 1 016ó023 Efecto 2 024ó031 Efecto 3 032ó039 Efecto 4 040ó047 Efecto 5 048ó055 Efecto 6 056ó063 Efecto 7 064ó071 Efecto 8 072ó079 Efecto 9 080ó087...
  • Page 23 Rogue™ R2 Spot GRR Valores DMX (cont.) 21CH Canal Función Valor Porcentaje/Configuración (cont.) Velocidad de Macro de 000ó255 0–100% Movimiento 000ó007 Sin función 008ó015 Blackout durante desplazamiento lateral/inclinación (mantener 3 s) 016ó023 Blackout mientras se mueve la rueda de color (mantener 3 s) 024ó031 Blackout mientras se mueve la rueda de gobo...
  • Page 24 Rogue™ R2 Spot GRR Valores DMX (cont.) 18CH Canal Función Valor Porcentaje/Configuración Desplazamiento 000ó255 0–100% Lateral Desplazamiento 000ó255 0–100% Lateral Fino Inclinación 000ó255 0–100% Inclinación Fina 000ó255 0–100% Velocidad Desplazamiento 000ó255 0–100% Lateral/Inclinación Atenuador 000ó255 0–100% 000ó003 Cerrado 004ó007 Abierto Obturador 008ó076 Lento a rápido...
  • Page 25 Rogue™ R2 Spot GRR Valores DMX (cont.) 18CH Canal Función Valor Porcentaje/Configuración (cont.) 000ó007 Abierto 008ó015 CTO 3200 K 016ó023 CTO 5600 K 024ó031 Verde 032ó039 040ó047 Naranja Rueda de Color 2 048ó055 Rosa 056ó063 Azul claro 064ó127 Colores divididos 128ó191 Desplazamiento de color dextrógiro, lento a rápido...
  • Page 26 Rogue™ R2 Spot GRR Valores DMX (cont.) 18CH Canal Función Valor Porcentaje/Configuración (cont.) Foco 000ó255 0–100% 000ó004 Sin función Prisma 005ó255 Insertar prisma 000ó127 Indexado prisma 128ó189 Giro levógiro, rápido a lento Girar Prisma 190ó193 Parada 194ó255 Giro dextrógiro, lento a rápido 000ó063 Amplia para reducir 064ó127...
  • Page 27 Rogue™ R2 Spot MR À Propos de ce Le manuel de référence (MR) du Rogue™ R2 Spot reprend des informations de Manuel base sur ce produit notamment en matière de connexions, montage, options de menu valeurs DMX. Téléchargez Manuel d'Utilisation www.chauvetprofessional.com for pour de plus amples informations.

  • Page 28: Connexion Électrique

    Rogue™ R2 Spot MR Une alimentation Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

  • Page 29: Installation

    Utilisez au moins deux points de montage pour cet appareil. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products/. Clip de Fixation Support Omega Élingue de Diagramme Sécurité...
  • Page 30 Rogue™ R2 Spot MR Tableu de Menu Niveau Principal Niveaux de Programmation Description Address 001–512 Configure l'adresse DMX de départ 18CH Sélectionne le mode DMX 21CH Auto Test Lance la séquence de test de l'appareil Pan Fine Tilt Tilt Fine P/T Speed Dimmer Dimmer...
  • Page 31 Rogue™ R2 Spot MR Tableu de Menu (suite) Niveau Principal Niveaux de Programmation Description Fonctionnement inversé du pan Pan Reverse Fonctionnement normal du pan Fonctionnement inversé du tilt Tilt Reverse Fonctionnement normal du tilt Fait pivoter l'écran de commandes de Screen Reverse 180°...
  • Page 32 Rogue™ R2 Spot MR Tableu de Menu (suite) Niveau Principal Niveaux de Programmation Description Réinitialise les fonctions pan et tilt à leurs Pan/Tilt positions de départ Réinitialise toutes les fonctions de prisme Prism à leurs positions de départ Réinitialise toutes les fonctions de Color/Frost couleurs, et effet dépoli à...

  • Page 33: Valeurs Dmx

    Rogue™ R2 Spot MR Valeurs DMX 21CH Canal Fonction Valeur Pourcentage/Configuration 000ó255 0–100% Pan Précis 000ó255 0–100% Tilt 000ó255 0–100% Tilt Précis 000ó255 0–100% Vitesse Pan/Tilt 000ó255 0–100% Gradateur 000ó255 0–100% Gradateur Fin 000ó255 0–100% 000ó003 Fermé 004ó007 Ouvert 008ó076 Lent à...
  • Page 34 Rogue™ R2 Spot MR Valeurs DMX (suite) 21CH Canal Fonction Valeur Pourcentage/Configuration (suite) 000ó007 Ouvert 008ó015 Gobo 1 016ó023 Gobo 2 024ó031 Gobo 3 032ó039 Gobo 4 040ó047 Gobo 5 048ó055 Gobo 6 Roue de Gobo 1 056ó063 Gobo 7 064ó119 Oscillation de gobos 1 à...
  • Page 35 Rogue™ R2 Spot MR Valeurs DMX (suite) 21CH Canal Fonction Valeur Pourcentage/Configuration (suite) 000ó007 Pas de fonction 008ó015 Effet 1 016ó023 Effet 2 024ó031 Effet 3 032ó039 Effet 4 040ó047 Effet 5 048ó055 Effet 6 056ó063 Effet 7 064ó071 Effet 8 072ó079 Effet 9 080ó087...
  • Page 36 Rogue™ R2 Spot MR Valeurs DMX (suite) 21CH Canal Fonction Valeur Pourcentage/Configuration (suite) Vitesse Macros de 000ó255 0–100% Mouvements 000ó007 Pas de fonction 008ó015 Noir général en pan/tilt (3 s pause) 016ó023 Noir général quand roue de couleurs en mouvement (3 s pause) 024ó031 Noir général quand gobo en mouvement (3 s pause)
  • Page 37 Rogue™ R2 Spot MR Valeurs DMX (suite) 18CH Canal Fonction Valeur Pourcentage/Configuration 000ó255 0–100% Pan Précis 000ó255 0–100% Tilt 000ó255 0–100% Tilt Précis 000ó255 0–100% Vitesse Pan/Tilt 000ó255 0–100% Gradateur 000ó255 0–100% 000ó003 Fermé 004ó007 Ouvert 008ó076 Lent à rapide Obturateur 077ó145 Effet de pulsation de lent à...
  • Page 38 Rogue™ R2 Spot MR Valeurs DMX (suite) 18CH Canal Fonction Valeur Pourcentage/Configuration (suite) 000ó007 Ouvert 008ó015 Gobo 1 016ó023 Gobo 2 024ó031 Gobo 3 032ó039 Gobo 4 040ó047 Gobo 5 048ó055 Gobo 6 Roue de Gobo 1 056ó063 Gobo 7 064ó119 Oscillation de gobos 1 à...
  • Page 39 Rogue™ R2 Spot MR Valeurs DMX (suite) 18CH Canal Fonction Valeur Pourcentage/Configuration (suite) Mise au point 000ó255 0–100% 000ó004 Pas de fonction Prisme 005ó255 Insertion de prisme 000ó127 Indexation de prisme 128ó189 Rotation dans le sens inverse des aiguilles d'une montre, rapide à lent Rotation de Prisme 190ó193 Arrêt...
  • Page 40 Rogue™ R2 Spot BH Over deze De Rogue™ R2 Spot Beknopte Handleiding (BH) bevat basisinformatie over het handleiding product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 41 Rogue™ R2 Spot BH AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

  • Page 42: Montage

    Montage Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht product dragen. voor onze Chauvet-serie montageklemmen naar http://trusst.com/products/. Montageklem Omega-beugel Veiligheidskabel Montagediagram van het product Montage boven het hoofd...
  • Page 43 Rogue™ R2 Spot BH Menu map Belangrijkste Programmeerniveaus Beschrijving niveau Address 001–512 Stelt het DMX-startadres in 18CH Selecteert de DMX-modus 21CH Auto Test Voert de testprocedure van het product uit Pan Fine Tilt Tilt Fine P/T Speed Dimmer Dimmer Fine Shutter Color Run Mode...
  • Page 44 Rogue™ R2 Spot BH Menumap (vervolg) Belangrijkste Programmeerniveaus Beschrijving niveau Omgekeerde zwenkbediening Pan Reverse Normale zwenkbediening Omgekeerde kantelbediening Tilt Reverse Normale kantelbediening Roteert de weergave van het bedieningsscherm met 180° Screen Reverse Normale weergave van het bedieningsscherm Selecteert het 540° zwenkhoekbereik Pan Angle Selecteert het 360°...
  • Page 45 Rogue™ R2 Spot BH DMX-waarden 21CH Kanaal Functie Waarde Percentage/instelling Zwenken 000ó255 0–100% Fijn zwenken 000ó255 0–100% Kantelen 000ó255 0–100% Fijn kantelen 000ó255 0–100% Zwenk- 000ó255 0–100% /kantelsnelheid Dimmer 000ó255 0–100% Fijne dimmer 000ó255 0–100% 000ó003 Gesloten 004ó007 Open 008ó076 Langzaam tot snel Sluiter 077ó145...
  • Page 46 Rogue™ R2 Spot BH DMX-waarden (vervolg) 21CH Kanaal Functie Waarde Percentage/instelling (vervolg) 000ó007 Open 008ó015 Gobo 1 016ó023 Gobo 2 024ó031 Gobo 3 032ó039 Gobo 4 040ó047 Gobo 5 048ó055 Gobo 6 Gobo-wiel 1 056ó063 Gobo 7 064ó119 Gobo schudden 1–7, langzaam tot snel 120ó127 Open 128ó191...
  • Page 47 Rogue™ R2 Spot BH DMX-waarden (vervolg) 21CH Kanaal Functie Waarde Percentage/instelling (vervolg) 000ó007 Geen functie 008ó015 Effect 1 016ó023 Effect 2 024ó031 Effect 3 032ó039 Effect 4 040ó047 Effect 5 048ó055 Effect 6 056ó063 Effect 7 064ó071 Effect 8 072ó079 Effect 9 080ó087 Effect 10...
  • Page 48 Rogue™ R2 Spot BH DMX-waarden (vervolg) 21CH Kanaal Functie Waarde Percentage/instelling (vervolg) Beweging 000ó255 0–100% macrosnelheid 000ó007 Geen functie 008ó015 Verduistering tijdens zwenken/kantelen (3 sec vasthouden) 016ó023 Verduistering van kleurwielbeweging (3 sec vasthouden) 024ó031 Verduistering van beweging van gobowielen (3 sec vasthouden) 032ó039 Uitschakelen zwenk-/kantelverduistering (3 sec vasthouden)
  • Page 49 Rogue™ R2 Spot BH DMX-waarden (vervolg) 18CH Kanaal Functie Waarde Percentage/instelling Zwenken 000ó255 0–100% Fijn zwenken 000ó255 0–100% Kantelen 000ó255 0–100% Fijn kantelen 000ó255 0–100% Zwenk- 000ó255 0–100% /kantelsnelheid Dimmer 000ó255 0–100% 000ó003 Gesloten 004ó007 Open 008ó076 Langzaam tot snel Sluiter 077ó145 Pulseffect van langzaam tot snel...
  • Page 50 Rogue™ R2 Spot BH DMX-waarden (vervolg) 18CH Kanaal Functie Waarde Percentage/instelling (vervolg) 000ó007 Open 008ó015 Geel 016ó023 Lichtblauw 024ó031 Groen 032ó039 Rood 040ó047 Magenta Kleurenwiel 048ó055 Donkerblauw 056ó063 Oranje 064ó127 Gespleten kleuren 128ó191 Kleurwijziging met de klok mee, langzaam tot snel 192ó255 Kleurwijziging tegen de klok in, langzaam tot snel...
  • Page 51 Rogue™ R2 Spot BH DMX-waarden (vervolg) 18CH Kanaal Functie Waarde Percentage/instelling (vervolg) 000ó006 Open 007ó013 Gobo 1 014ó020 Gobo 2 021ó027 Gobo 3 028ó034 Gobo 4 035ó041 Gobo 5 Gobo-wiel 042ó048 Gobo 6 049ó055 Gobo 7 056ó063 Gobo 8 064ó120 Gobo schudden 1-8, langzaam tot snel 121ó127 Open...

  • Page 52: Multi-Language
