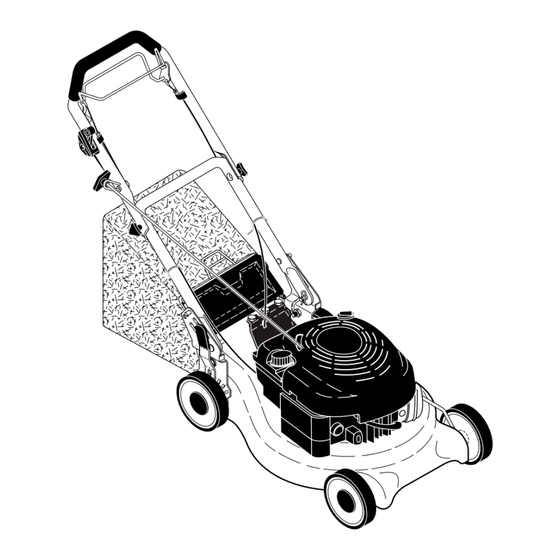

LM2153CMD
LM2153CMDA
Instruction manual
Please read these in struc tions care ful ly
and make sure you un der stand them
before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Manuel d'instructions
Lisez très attentivement et
soyez certain de comprende ces
in struc tions avant d'utiliser cette
machine.
Manual de las instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones
antes de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig
en zorg dat u ze begrijpt voordat
u deze machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con at-
tenzione ed accertatevi di averle
comprese bene.
Advertisement
Related Manuals for Jonsered LM2153CMDA
Summary of Contents for Jonsered LM2153CMDA
- Page 1 LM2153CMD LM2153CMDA Instruction manual Please read these in struc tions care ful ly and make sure you un der stand them before using this ma chine. Anleitungshandbuch Bitte lesen Sie diese Anleitungen sorg- fältig durch und vergewissern Sie sich, daß Sie diese verstehen, bevor Sie die Maschine in Betrieb nehmen.
-
Page 2: Table Of Contents
CONTENTS SAFETY RULES ...PAGE 3-8 TECHNICAL DATA ... 9 OVERVIEW ... 10 ASSEMBLY... 10-13 ADJUSTMENTS ... 13 START AND STOP ... 14-16 USE ... 16-17 MAINTENANCE... 18-20 GENERAL INFORMATION... 20 INHALTSVERZEICHNIS SICHERHEITSREGELN ...SEITE 3-8 TECHNISCHE DATEN ... 9 ÜBERSICHT ... 10 MONTIEREN... -
Page 3: Assembly
Safe Operation Prac tic es for Pe des tri an-Controlled Rotary Lawnmowers IMPORTANT: This cutting machine is ca pa ble of am pu tat ing hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. I. - Page 4 Sicherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwin- digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung • Die Anleitungen sorgfältig durchlesen. Mit den Bedien- ungselementen und der vorschriftsmäßigen Bedienung der Maschine vertraut machen.
- Page 5 Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant ATTENTION: Cette tondeuse est capable d’amputer mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles. I.
- Page 6 Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte. I.
- Page 7 Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training • Lees de instructies aandachtig. Zorg dat u vertrouwd bent met de bedieningselementen en het juiste gebruik van de ma chine.
- Page 8 Misure operative di sicurezza per tosaerba controllate da pedoni ATTENZIONE: Questo trattorino tosaerba ha una potenza suffi ciente ad amputare mani e piedi e a scagliare oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima. I.
- Page 9 These symbols may appear on your machine or in the literature supplied with the product. Learn and under- stand their meaning. Diese Symbole fi nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se trouver sur votre machine ou dans les publications fournies avec le produit.
- Page 10 LM2153CMD LM2153CMDA...
- Page 11 LM2153CMD (1) CATCHER FRAME (2) VINYL BINDING (3) FRAME OPENING (1) RAHMEN FÜR DEN.GRASFANGBEUTEL (2) KUNSTSTOFFKAPPEN (3) RAHMENÖFFNUNG (1) CADRE DU COLLECTEUR (2) CRANS DE FIXATION (3) OUVERTURE DU CADRE (1) MARCO PARA EL COLECTOR DE HIERBA (2) GANCHOS DE PLASTICO (3) ABERTURA DEL MARCO (1) FRAME VOOR GRASVERGAARBAK...
- Page 12 • Non trascinare il cestello sul terreno, onde evitare l'inutile usura del tessuto. To Attach Grass Catcher • The grass catcher is secured to the lawn mower housing when the rear door is low ered onto the grass catcher frame.
-
Page 13: Adjustments
To Convert Mower FOR REAR BAGGING - • Rear mulcher plate (1) removed. • Grass catcher installed. FOR MULCHING - • Rear mulcher plate (1) installed. Umrüsten des Mäweks VERWENDEN DES HECK-GRASFÄNGERS - • Hinteres Kompostierblech (1) entfernt. • Grasfänger montiert. KOMPOSTIEREN DES SCHNITTGUTES - •... - Page 14 LM2153CMD "MAX" Filling with Oil Fill the engine with engine oil. SAE30 can be used. (Read the enclosed motor operating in struc tions as well.) Ölaffülling Füllen Sie Öl in den Motor. Es kann SAE30 verwendet werden. (Lesen Sie auch die beiliegende Gebrauchsanweisung für den Motor.) Remplissage d’huile Remplissez le moteur avec de l'huile pour moteur.
- Page 15 (1) UPPER HANDLE (2) BRAKE YOKE (3) STARTER HANDLE (1) OBERER FÜHRUNGSHOLM (2) BEDIENUNGSHEBEL (3) STARTHANDGRIFF (1) GUIDON SUPÉRIEUR (2) COMMANDE (3) POIGNÉE DE STARTER (1) MANILLAR SUPERIOR (2) MANDO (3) MANGO DE ARRANQUE (1) OVERSTE STUUR (2) BEDIENINGSHENDEL (3) STARTHENDEL (1) MANUBRIO SUPERIORE (2) COMANDO (3) MANIGLIA DI AVVIAMENTO...
- Page 16 LM2153CMD LM2153CMDA Drive • Forward drive is engaged (1) and disengaged (2) with the clutch bar at the top of the handle. Lauf • Das Ein- (1) und Asschalten (2) des Antribes geschieht mit Hilfe des Kupplungsbügels zuoberst am Handgriff.
- Page 17 15° MAX 1/3 Au cours de la période de croissance intensive, coupez l'herbe au moins deux fois par semaine. Ne jamais couper plus de 1/3 de la hauteur de l'herbe, particulièrement en période de sécheresse. Tondez la première fois avec la tondeuse réglée sur une position haute de coupe. Vérifi ez le résultat et abaissez ensuite à la hauteur souhaitée.
-
Page 18: Maintenance
Entretien Toujours débrancher la bougie avant réparation, nettoyage ou entretien. Après 5 heures d'utilisation, resserrer vis et écrous. Vérifi er l'huile. Lorsque la tondeuse est inclinée sur le côté, il faut que la bougie occupe la position la plus élevée. Inspeccion Desconéctese siempre el cable del encendido de la bujía antes de hacer una reparación, limpieza o trabajo de mantenimiento. - Page 19 Annuellement (à fi n de la saison) Aiguisage et équilibrage de la lame. Débrancher la bougie. Mettre des gants de protection avant de mettre en place ou d’enlever la lame. Démontez-la et donnez-la à aiguiser à un professionnel. Bien resserer la vis après remontage.
-
Page 20: General Information
LM2153CMDA • Halten die Taste (1) los, die Geschwindigkeit nimmt nun zu. Sollte ein Rückgang der Geschwindigkeit festgestellt werden, wiederholen Sie die o.g. Schritte um die Regulierung auf die Normalgeschwindigkeit zurückzustellen. Verändert dieses Verfahren die Geschwindigkeit nicht, ist der Transmissionsriemen defekt und muss ersetzt werden.
