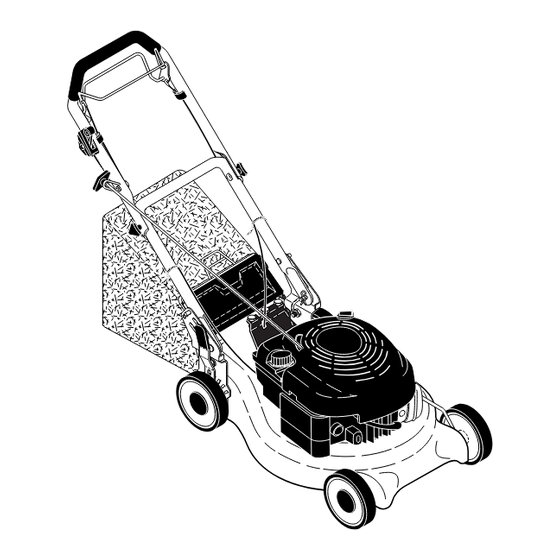

LM2153CMD
Instruction manual
Please read these in struc tions care ful ly
and make sure you un der stand them
before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Manuel d'instructions
Lisez très attentivement et soyez
certain de comprende ces in struc -
tions avant d'utiliser cette machine.
Manual de las instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones
antes de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig
en zorg dat u ze begrijpt voordat
u deze machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con at-
tenzione ed accertatevi di averle
comprese bene.
