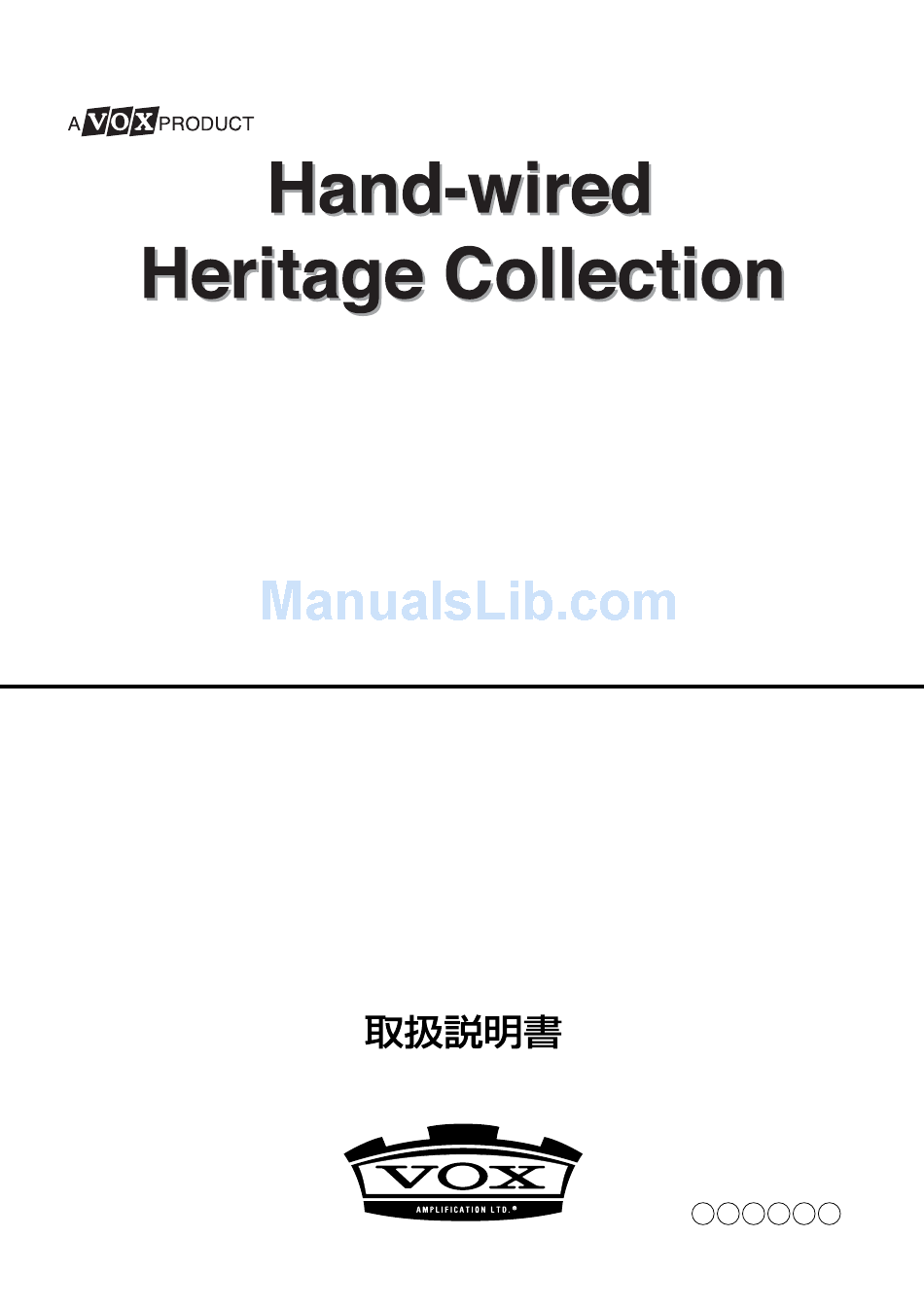

- Page 1 VOX Combo Amp AC15H1TV/AC15H1TVL/AC30H2/AC30H2L VOX Amp Head AC15HTVH/AC30HH VOX Speaker Cabinet V112HTV/V212H Owner’s Manual Manuel d’utilisation Bedienungsanleitung Manual de Usuario...
-
Page 2: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS • Read these instructions. • Keep these instructions. • Heed all warnings. • Follow all instructions. • Do not use this apparatus near water. • Mains powered apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the apparatus. - Page 3 Heritage Collection of hand-wired amplifiers– the AC15H1TV. Rather than just a typical reissue where a vintage amp is dusted off and copied, this amplifier, like the others in the Heritage Collection, transports you through the golden age of VOX tone, combining the prized EF86 preamp channel of 1958 with the 1963 Top Boost channel all in one amplifier.
-
Page 4: Operational Manual
OPERATIONAL MANUAL FRONT PANEL LAYOUT (ALL VERSIONS) CHANNEL I – EF86 PREAMP 1. INPUT JACK SOCKETS Guitar input jacks into the EF86 channel. These are wired in the traditional way that gives a 6dB difference in gain between them. The socket nearer the front of the amp is the higher gain, the one nearest the rear of the chassis is 6dB quieter. -
Page 5: Bass Control
CHANNEL II – TOP BOOST PREAMP 6. INPUT JACK SOCKETS Guitar input jacks into the Top Boost channel. These are wired in the traditional way that gives a 6dB difference in gain between them. The socket nearer the front of the amp is the higher gain, the one nearest the rear of the chassis is 6dB quieter. -
Page 6: Rear Panel Layout
REAR PANEL LAYOUT AC15 VARIANTS AC30 VARIANTS 14.LOUDSPEAKER OUTPUT SOCKETS It is of paramount importance that any speaker system that is connected to your amplifier is correctly matched in impedance. Internal speaker(s) of both AC15 and AC30 is 16ohm totally. AC15: Either internal or external loudspeakers are connected to these parallel connected sock- ets. -
Page 7: Model Specifications
– 240AU = 240V 50/60Hz – Fuse T1AL 250V Included items: Power cable, Dust cover (AC15H1TVL only), Speaker cable (AC15HTVH, V112HTV only) AC15H1TV Dimensions (W x H x D): 528 x 567 x 264 mm / 20.8 x 22.3 x 10.4 inches Weight: 22.5 kg / 49.6 lbs. - Page 8 INFORMATIONS IMPORTANTES DE SECURITE • Lisez attentivement ces instructions. • Veuillez conserver ces instructions. • Observez tous les avertissements. • Suivez toutes les consignes à la lettre. • N’utilisez jamais cet appareil dans un endroit humide ni à proximité d’eau. •...
- Page 9 Votre quête du saint Graal Son Vox se termine ici. Pour commémorer le 50ème anniversaire des amplis guitares Vox, nous sommes heureux de vous proposer l’AC15H1TV, le premier ampli de la collection Héritage, câblée entièrement à la main. Plus qu’une simple réédition où un ampli vintage et dépoussiéré et copié, cet ampli, comme tous les autres qui composent la collection Héritage, vous transporte dans l’âge...
- Page 10 Bien que les designs originaux étaient tout à fait bons depuis 50 ans, nous ressentions qu’il fallait ajouter une once de modernité à l’équation. Nous avons donc ajouté quelques équipements qui, nous pensons, élargiront les capacités de ces amplis. Nous avons modifiés le switch du canal original EF86 de manière à obtenir 3 positions plutôt que 2, nous avons aussi ajoutés un switch "shift Bass"...
- Page 11 5. MODE EF86 Ce switch reconfigure la lampe EF86 la faisant passer du mode Pentode au mode Triode. Ce dernier vous donnera un son au gain plus faible et doté d’une plus grande largeur. Le mode Pentode est le mode original est offre un son doux, un peu étriqué et à haut gain. CANAL II –...
-
Page 12: Panneau Arrière
ATTENTION ! L’ampli doit toujours être relié à la terre pour prévenir tout risque de choc électrique. PANNEAU ARRIÈRE VERSIONS AC15 VERSIONS AC30 14. SORTIES HP L’impédance de votre système de haut-parleur doit obligatoirement correspondre à l’impédance de votre amplificateur. Le speaker(s) interne d'AC15 et d'AC30 est 16ohm totalement. AC15: Les haut-parleurs internes et externes sont connectés aux prises connectées en paral- lèle. - Page 13 – 230UK = 230V 50/60Hz ~ Fuse T1AL 250V – 240AU = 240V 50/60Hz ~ Fuse T1AL 250V Livré avec: Câbles d’alimentation, Housse anti-poussière (AC15H1TVL seulement), (AC15HTVH, V112HTV uniquement) câble pour haut-parleur AC15H1TV Dimensions (L x H x P): 528 x 567 x 264 mm Poids: 22,5 kg...
-
Page 14: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE • Bitte lesen Sie sich alle Bedienhinweise durch. • Bewahren Sie diese Bedienhinweise auf. • Beachten Sie alle Warnungen. • Befolgen Sie alle Instruktionen. • Verwenden Sie dieses Gerät niemals in der Nähe von Wasser. • Ein netzgespeistes Gerät darf niemals Regen- oder Wassertropfen ausgesetzt werden. - Page 15 Gitarrenverstärker freuen wir uns, den ersten Verstärker einer neuen handgefertigten Heritage Collection präsentieren zu können – den AC15H1TV. Anstatt einer abgestaubten Neuauflage eines Vintage Amps handelt es sich bei diesem, wie auch bei den anderen Amps der Heritage Collection, um eine Neukombination klassischer Elemente in einem einzigen Gerät: nämlich dem ausgezeichneten EF86 Preamp Kanal von...
- Page 16 Obwohl das originale Design die letzten 50 Jahre gut genug war, wollten wir die Klangregelung etwas moderner würzen und haben ein paar Details verändert, von denen wir glauben, dass sie den Spaß an den Amps steigern werden. Zunächst haben wir beim originalen Brilliance Schalter des EF86 Kanals drei Stellungen statt zwei vorgesehen und haben einen Bass Shift Schalter (der den Klang der Amps auch bei hohen Lautstärken knackig hält) und einen Schalter für Pentode auf Triode Modus eingebaut, damit Sie beide Geschmacksrichtungen des originalen EF86 Tons zur Verfügung haben.
- Page 17 5. EF86 MODE Dieser Schalter rekonfiguriert die EF86 Röhre vom Pentode Modus zum Triode Modus. Triode Modus liefert eine geringere Verstärkung und höheren Headroom. Pentode Modus ist der originale Modus, welcher eine höhere Verstärkung mit geringerem Headroom liefert. CHANNEL II – TOP BOOST PREAMP 6.
- Page 18 RÜCKSEITE RÜCKSEITEN (AC15 VARIANTEN) RÜCKSEITEN (AC30 VARIANTEN) 14. LOUDSPEAKER OUTPUT ANSCHLÜSSE Von größter Bedeutung ist die Tatsache, dass angeschlossene Lautsprecherboxen mit der Impedanz des Verstärker absolut korrekt übereinstimmen müssen. Die Impedanz der integrierten Lautsprecher, sowohl beim AC15 als auch beim AC30, beträgt 16 Ohm (Gesamtimpedanz). AC15: Sowohl interne als auch externe Boxen werden mit diesen parallel geschalteten An- schlüssen verbunden AC30: Interne Lautsprecher werden mit der Anschlussbuchse an der Unterseite des Verstärker-...
-
Page 19: Technische Daten
– 230UK = 230V 50/60Hz – Fuse T1AL 250V – 240AU = 240V 50/60Hz – Fuse T1AL 250V Lieferumfang: Netzkabel, (Nur AC15H1TVL) Verstarkerhülle, (Nur AC15HTVH, V112HTV) Lautsprecherkabel AC15H1TV Abmessungen (B x H x T): 528 x 567 x 264 mm Gewicht: 22,5 kg... -
Page 20: Instrucciones De Seguridad Importantes
El símbolo del rayo significa que existen INSTRUCCIONES DE SEGURIDAD voltajes peligrosos sin aislar en el interior de la unidad, que pueden ser de IMPORTANTES magnitud suficiente para constituir un riesgo de electrocución. • Lea todas las instrucciones antes de utilizar el producto. El signo de admiración indica al usuario •... - Page 21 VOX, estamos orgullosos de presentar el primero de una nueva colección ’Heritage Collection’ de amplificadores con cableado a mano: el AC15H1TV. En lugar de una simple reedición de un amplificador clásico que es copiado de nuevo, este amplificador como otros de la colección Heritage, te transportará a la edad de oro del sonido VOX, combinando el premiado previo EF86 de1958 con el Top Boost 1963 en un sólo amplificador.
- Page 22 Aunque los diseños originales se han vendido muy bien durante los últimos 50 años, pensamos que debíamos de incorporar un poco de especia moderna a la ecuación, y hemos añadido una o dos características que creemos expandirán el sonido des estos amplis. Hemos modificado el control Bril- liance del canal original EF86 para que tenga tres posiciones en lugar de dos, hemos añadido un control Bass Shift (para mantener el sonido de gran claridad y definición cuando se sube el volumen), y también un control que conmuta de modo Pentodo a modo Tríodo, para que puedas disponer de ambos sonidos...
- Page 23 5. EF86 MODE Este conmutador reconfigura la válvula EF86 de funcionamiento como Pentodo a Tríodo. El modo de Triodo ofrece un tono de menor ganancia con mayor espacio sonoro libre (headroom). El modo Pentodo es el original y ofrece un sonido de ganancia de agudos muy suave sin tanto espacio sonoro libre.
-
Page 24: Panel Posterior
PANEL POSTERIOR PANEL POSTERIOR (VERSIONES AC15) PANEL POSTERIOR (VERSIONES AC30) 14. Salidas LOUDSPEAKER OUTPUT Es de vital importancia que cualquier recinto de altavoces que se conecte al amplificador se ajuste correctamente a su impedancia. En el caso del AC15 y AC30 la impedancia total de los altavoces internos es de 16 ohmios. - Page 25 – 240AU = 240V 50/60Hz ~ Fuse T1AL 250V Elementos incluidos: Cable de alimentacion, Funda protectora (AC15H1TVL solamente), Cable del altavoz (AC15HTVH, V112HTV solamente) AC15H1TV Dimensiones (L x H x P): 528 x 567 x 264 mm Peso: 22,5 kg...
- Page 28 AC15H1TV: AC15H1TVL: AC15HTVH: V112HTV: AC30H2: AC30H2L:...
- Page 29 AC30HH: V212H:...
- Page 31 AC15: AC30: EXTENSION: EXTERNAL:...
- Page 33 AC15 HAND-WIRED VARIANTS AC15H1TV AC15H1TVL AC15HTVH V112HTV AC30 HAND-WIRED VARIANTS AC30H2 AC30H2L AC30HH V212H...
- Page 35 Any unauthorised modification or removal of original serial number will disqualify this product from warranty protection. VOX AC15H1TV / AC15H1TVL / AC15HTVH / V112HTV / AC30H2 / AC30H2L / AC30HH / V212H...
- Page 36 IMPORTANT NOTICE TO CONSUMERS This product has been manufactured according to strict specifications and voltage requirements that are applicable in the country in which it is intended that this product should be used. If you have purchased this product via the internet, through mail order, and/or via a telephone sale, you must verify that this product is intended to be used in the country in which you reside.
