Instalación de la línea de agua.
Lea las instrucciones completamente y debidamente.
Instalación de la línea de agua.
Instale la llave de paso
Prepárese para instalar la válvula de cierre en la
1
tubería de agua potable que usa
frecuentemente y que se encuentra más
próxima al refrigerador.
Suspenda el suministro principal de agua. Luego
2
abra una llave apropiada de agua para liberar
la presión en el tubo escogido.
Coloque la llave en un lugar que tenga fácil
3
acceso. Lo mejor es colocarla en el lateral de
un tubo vertical. Si fuera necesario colocarla
en un tubo horizontal, haga la conexión en la
parte superior o lateral, en vez de en la inferior,
para evitar la extracción de sedimentos
presentes en el tubo.
Haga un agujero de 1/4" en el tubo con un
4
taladro, usando una broca bien afilada. Elimine
las asperezas que pudieran haberse producido
al hacer el agujero con el taladro.
Haga pasar el tubo de cobre y conéctelo a la llave de paso
Haga pasar el tubo de cobre entre la tubería de agua
fría y el refrigerador.
Haga pasar el tubo por un agujero hecho en el suelo
(detrás del refrigerador o en la base del armario
adyacente) lo más próximo posible a la pared.
Asegúrese de que haya suficiente tubo adicional
8 pies (244 cm) doblado en forma de una gran
espiral en 3 vueltas de 10 " (25 cm) de diámetro
para permitir distanciar el refrigerador de la pared
después de la instalación.
Abra el abastecimiento de agua y deje correr el agua por la tubería
Abra el abastecimiento principal del agua y deje
1
que ésta corra por el interior del tubo hasta que
salga completamente transparente.
96

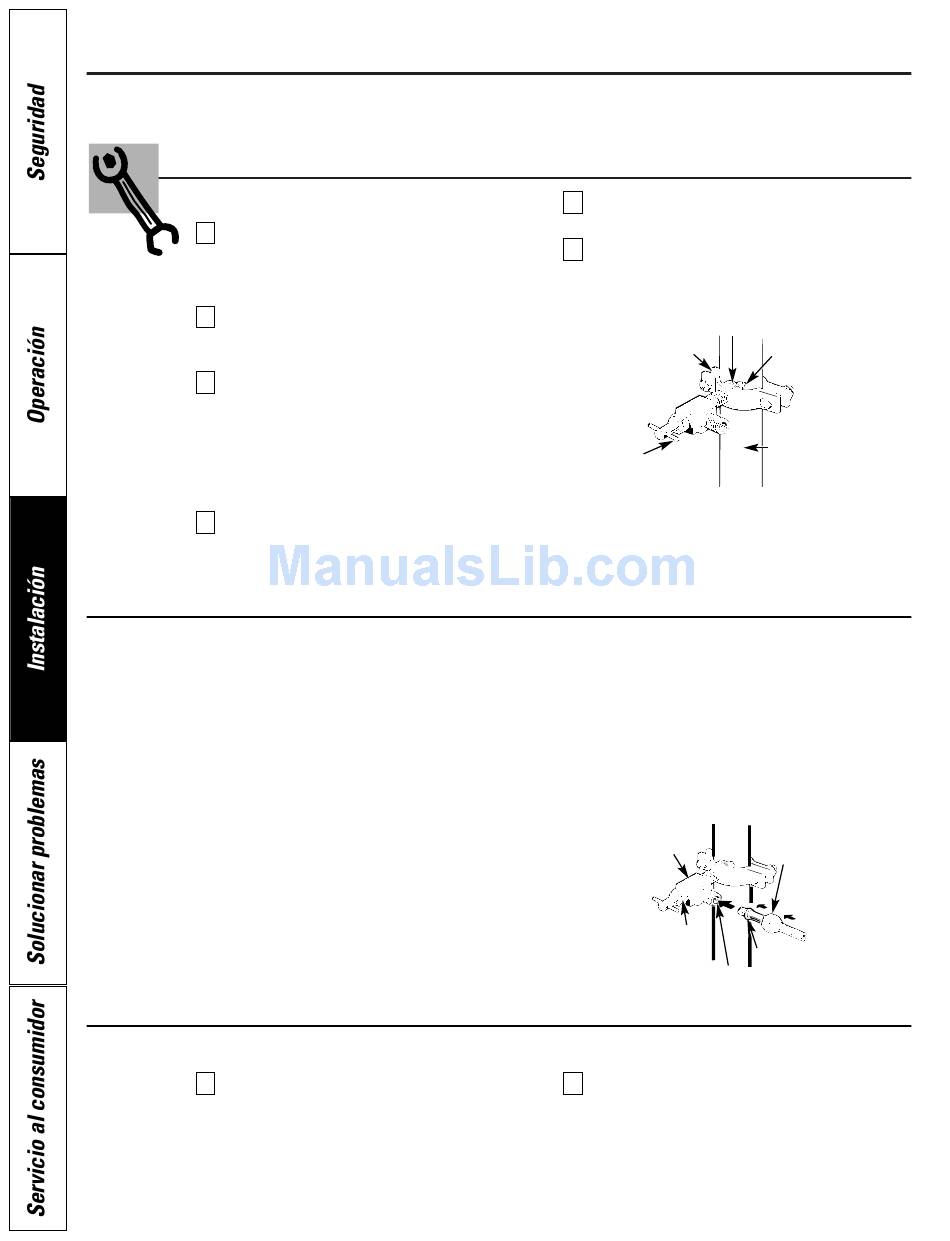

Una la llave de paso al tubo de agua fría con la
5
abrazadera de tubo.
Apriete los tornillos de la abrazadera hasta que
6
la arandela obturadora empiece a dilatarse.
No la apriete excesivamente puesto que al hacerlo
puede aplastar el tubo o dañar la tubería.
Arandela
Abrazadera del tubo
Llave de paso
tipo campana
Coloque la tuerca de compresión y la férula
(manga) en el extremo del tubo y conéctelo a la
llave de paso.
Asegúrese de que el tubo esté totalmente metido en
la llave. Apriete bien la tuerca de compresión.
Además, revise para ver si la llave de paso está
cerrada antes de avanzar al siguiente paso.
Llave de paso
tipo campana
Tuerca de presión
Válvula de salida
Corte el suministro de agua en la válvula de
2
cierre después que haya salido al menos un litro
de agua a través del tubo.
Extremo de entrada
Tubo de agua de fría vertical
Tuerca de compresión
Férula (manga)
