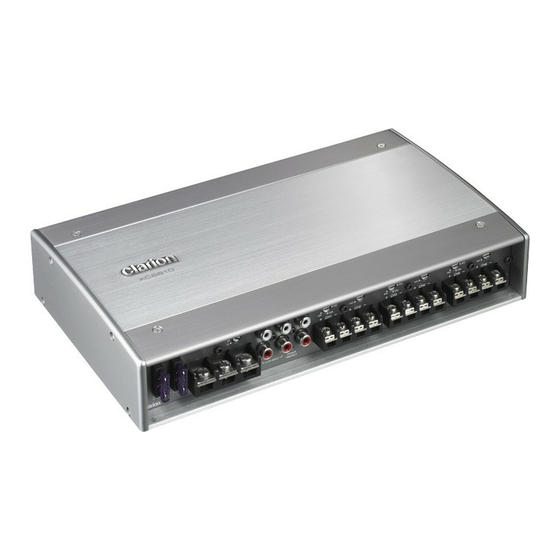

- Page 1 Owner’s manual & Installation manual Mode d’emploi et manuel d’installation Manual de instrucciones y de instalación XC6610 XC AMPLIFIER AMPLIFICATEUR XC AMPLIFICADOR XC...
-
Page 2: Table Of Contents
ABOUT THE MANUAL AND WARRANTY This manual describes the basic requirements to install the Clarion XC6610 amplifier. The installation of this amplifier can be quite complex to install. If you do not posses the necessary knowledge and tools to perform this installation please contact your local Clarion Audio dealer. -
Page 3: Description
RCA inputs are corrosion resistant. An additional benefit of the XC6610 is the ability to create a 3, 4, 5 or 6 configuration. In the event of component failure or a short circuit, the XC6610 incorporate protection circuits and ATC fuse protection to prevent damage to the amplifier. - Page 4 • Auto Sense (ON/OFF) OFF: (common application) When source unit remote turn-on wire available. ON: (factory radio application) Must use included RCA input adapters. NOTE: In this setting; do not connect anything to REM terminal. XC6610...
-
Page 5: Connections For Power And Speakers
BRIDGED BRIDGED BRIDGED CH6 Speaker (-) CH1 Speaker (+) CH1 Speaker (-) CH6 Speaker (+) CH2 Speaker (+) CH5 Speaker (-) CH2 Speaker (-) CH5 Speaker (+) CH3 Speaker (+) CH4 Speaker (-) CH3 Speaker (-) CH4 Speaker (+) XC6610... -
Page 6: Installation
INSTALLATION This section suggests Mounting and Wiring Precautions for installing the Clarion XC6610. If you do not posses the necessary tools and installation experience, do not attempt to install these amplifiers. Instead, contact your local Clarion Audio dealer to perform the installation. -
Page 7: Wiring And Applications
4 CH INPUT + 12V PROTECT BRIDGED BRIDGED BRIDGED CH1 Speaker CH6 Speaker CH2 Speaker CH5 Speaker CH3 Speaker CH4 Speaker In this application, the XC6610 is used as a 6-channel amplifier to drive six full range speakers in stereo. XC6610... - Page 8 CH1 Speaker CH6 Subwoofer CH2 Speaker CH5 Subwoofer CH3 Speaker System CH4 Speaker System In this 6-channel system, the XC6610 drives a pair of stereo satellites for the front and rear and a pair of subwoofers. Note the filter settings. XC6610...
- Page 9 BRIDGED BRIDGED BRIDGED CH1 Speaker CH2 Speaker Subwoofer CH3 Speaker System CH4 Speaker System In this 6-channel system, the XC6610 drives a pair of stereo satellites for the front and rear and a single subwoofer. Note the filter settings. XC6610...
-
Page 10: Setting The Gain
NOTE: If the audio system uses an equalizer, set its frequency controls to “flat” positions. SETTING THE CROSSOVER The Clarion XC6610 feature fully adjustable high and low pass crossovers. To set the crossover, follow these steps. 1. Using the Crossover Mode Switch, select the desired mode: LOW for Low Pass, HIGH for High Pass or FULL for Full Range. -
Page 11: Troubleshooting
Problem Audio cycles on and off. Solution Thermal protection circuits are shutting amplifier off. Check location for adequate ventilation; consult an authorized Clarion Audio dealer. Problem Distorted audio. Solution Input Gain is not set properly, or damaged speaker cones. Review Setting Gain;... -
Page 12: Product Specifications
Fuse 40A x 2 Dimensions (W x H x D) 288mm x 55mm x 174mm 11-3/8in x 2-3/16in x 6-7/8in Power Output: 85W x 6RMS [4Ω @ ≤14.4 1% THD+N Signal to Noise Ratio: 80dB (Reference: 1W into 4Ω) XC6610... - Page 13 INTRODUCTION Le Clarion XC6610 est un plein de fonctionnalités, six canaux amplificateur intégrant la caractéristiques suivantes: • Carte de circuit imprimé avec revêtement conforme, résistante à la moisissure et aux dommages dus à l’humidité. • Alimentation MOFSET à modulation d’impulsions en durée (MID) pour une performance optimale avec une distorsion minimale.
-
Page 14: Description
équipés de circuits de protection intégrés et d'une protection avec fusible ATC pour éviter d'endommager l'amplificateur. CONNEXIONS DES ENTRÉES ET COMMANDES AUDIO La face avant de la XC6610 contenir à la fois des connexions pour RCA et le niveau haut-parleur entrées, ainsi que le contrôle audio comme indiqué ci-dessous. 2 CH INPUT INPUT SELECT 4 CH. - Page 15 OFF : (Désactivé) (application courante) Lorsque le branchement de la mise en fonction à distance de l'unité source est possible. ON : (Activé) (application radio d'usine) Doit utiliser les adaptateurs d'entrée RCA inclus. Remarque: Dans cette configuration, ne branchez rien sur la borne REM (à distance). XC6610...
-
Page 16: Connexions De L'alimentation Électrique Et Des Haut-Parleurs
Haut-parleur canal 2 (CH2) (+) canal 5 (CH5) (-) Haut-parleur Haut-parleur canal 5 (CH5) (+) canal 2 (CH2) (-) Haut-parleur Haut-parleur canal 3 (CH3) (+) canal 4 (CH4) (-) Haut-parleur Haut-parleur canal 3 (CH3) (-) canal 4 (CH4) (+) XC6610... -
Page 17: Installation
INSTALLATION Vous trouverez dans cette section certaines précautions de montage et de câblage pour installer le Clarion XC6610. Si vous ne possédez pas les outils ou l'expérience nécessaire à cette installation, renoncez à installer vous-même ces amplificateurs. Adressez-vous plutôt à votre concessionnaire audio Clarion. -
Page 18: Câblage Et Applications
à distance de la radio. CÂBLAGE ET APPLICATIONS L’amplificateur audio à 6 canaux Clarion XC6610 peut être utilisé dans une variété de configurations. Vous trouverez ci-dessous quelques exemples qui vous aideront à... - Page 19 Système de haut-parleur canal 3 (CH3) Système de haut-parleur canal 4 (CH4) Dans ce système à 6 canaux, le XC6610 alimente une paire de satellites stéréo pour l’avant et l’arrière et une paire de caissons de basse. Notez les réglages du filtre.
- Page 20 Système de haut-parleur canal 3 (CH3) canal 4 (CH4) Dans ce système à 6 canaux, le XC6610 alimente une paire de satellites stéréo pour l’avant et l’arrière et une unique de caisson de basse. Notez les réglages du filtre. XC6610...
-
Page 21: Réglage Du Gain
REMARQUE: Si le système audio utilise un égaliseur, mettez ses commandes de fréquence à zéro. RÉGLAGE DU FILTRE PASSIF Les amplificateurs Clarion XC6610 sont également équipés de filtres passifs passe- haut et passe-bas entièrement réglables. Pour régler le filtre passif, procédez comme suit. -
Page 22: Guide De Dépannage
Cycles audio intermittents (marche/arrêt). Solution Les circuits de protection thermique empêchent l'amplificateur de fonctionner. Vérifiez l'emplacement de l'installation et la ventilation; consultez un concessionnaire audio Clarion agréé. Problème Distorsion audio. Solution Le gain d'entrée est mal réglé, ou les cônes des haut-parleurs sont endommagés. -
Page 23: Spécifications Du Produit
288 mm x 55 mm x 174 mm 11-3/8 po x 2-3/16 po x 6 po Puissance de sortie : 85 W x 6. RMS ≤ [4Ω à 14,4 V 1% THD+N] Rapport signal/bruit : 80 dB (Référence : 1 W en 4Ω) XC6610... - Page 24 INTRODUCCIÓN El Clarion XC 6610 es una completa herramienta, amplificador de seis canales que incorpora el siguientes características: • Tarjeta de circuito impreso con recubrimiento conformado, resistente al moho y a los daños debidos a la humedad. • Fuente de alimentación MOSFET modulada por ancho de pulso (PWM) para un desempeño máximo con una distorsión mínima.
-
Page 25: Descripción
XC6610 tiene la capacidad de crear una configuración de 3, 4, 5 ó 6 canales. En caso de una falla o corto circuito de un componente, el XC6610 integran circuitos de protección y protección con fusible ATC para prevenir daños al amplificador. - Page 26 OFF (Desactivada): (Aplicación común) Cuando se tiene disponible un cable de encendido remoto de la unidad fuente. ON (Encendido): (Aplicación de radio de fábrica) Debe usar los adaptadores de entrada RCA incluidos. NOTA: En este ajuste no conecte nada a la terminal REM. XC6610...
-
Page 27: Conexiones Para La Electricidad Y Los Altavoces
5 (CH5) (-) Altavoz de Altavoz de canal 5 (CH5) (+) canal 2 (CH2) (-) Altavoz de Altavoz de canal 3 (CH3) (+) canal 4 (CH4) (-) Altavoz de Altavoz de canal 4 (CH4) (+) canal 3 (CH3) (-) XC6610... -
Page 28: Instalación
INSTALACIÓN Esta sección sugiere precauciones en el montaje y el cableado para instalar el XC6610 de Clarion. Si no cuenta con las herramientas o la experiencia necesaria para hacer esta instalación, no trate de instalar estos amplificadores. Comuníquese con el distribuidor de audio Clarion local para realizar la instalación. -
Page 29: Cableado Y Aplicaciones
9. En sistemas de múltiples amplificadores, se recomienda que use un relé en el cable de encendido remoto del radio. CABLEADO Y APLICACIONES El amplificador de audio de 6 canales Clarion XC6610 se puede usar en diversas aplicaciones de sistemas. Los siguientes son algunos ejemplos para ayudarle a planificar su propia instalación. - Page 30 3 (CH3) de canal 4 (CH4) En este sistema de 6 canales, el XC6610 impulsa un par de satélites en estéreo para el frente y la parte de atrás, y un par de subwoofers. Observe los ajustes del filtro.
- Page 31 Subwoofer CH3 Speaker System CH4 Speaker System En este sistema de 6 canales, el XC6610 impulsa un par de satélites en estéreo para el frente y la parte de atrás, y un Individual de subwoofer. Observe los ajustes del filtro.
-
Page 32: Configuración Del De Ganancia De Entrada
"planas". CONFIGURACIÓN DEL CRUCE Los amplificadore Clarion XC6610 cuentan con cruces de pasaaltas y pasabajas totalmente ajustables. Para configurar el cruce, siga estos pasos. 1. Usando el interruptor de modo de cruce, seleccione el modo deseado: LOW para pasabajas, HIGH para pasaaltas o FULL para el rango completo. -
Page 33: Solución De Problemas
El audio cicla encendiéndose y apagándose. Solución Los circuitos de protección térmica están apagando el amplificador. Verifique la ubicación en cuanto a ventilación adecuada; consulte con un distribuidor de audio Clarion autorizado. Problema Audio distorsionado. Solución La ganancia de entrada no está bien configurada o los conos del altavoz están dañados. -
Page 34: Especificaciones Del Producto
288 mm x 55 mm x 174 mm 8,74 pulg. x 2,17 pulg. x 6,86 pulg. ≤ Potencia de salida: 85 W x 6 RMS [4Ω a 14,4 V 1% THD+N] Relación de señal a ruido: 80 dB (Referencia: 1 W en 4Ω) XC6610... - Page 36 Clarion Corporation of America All Rights Reserved. Copyright © 2012 Clarion Corporation of America Printed in China / Imprime au Chiné / Impreso en China 11/2012 XC6610...
