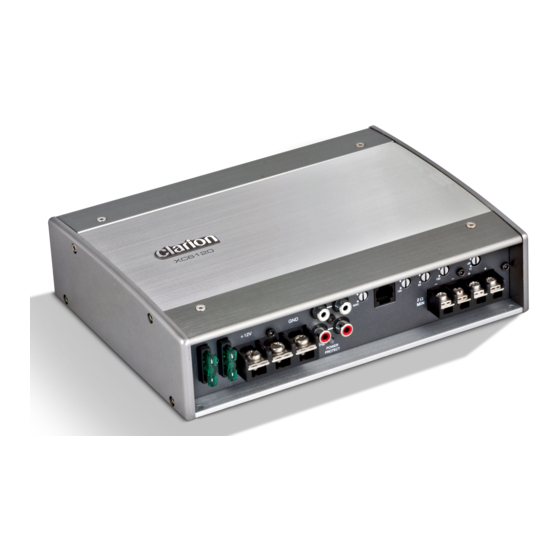

- Page 1 Owner’s manual & Installation manual Mode d’emploi at manuel d’installation XC6120 XC6120 Amplifi er Amplifi cateur XC6120...
-
Page 2: Table Of Contents
Class AB designs while offering stunning effi ciency. When installed and confi gured properly, this XC6120 amplifi er will bring a new level of realism and impact to your mobile entertainment system. To get the best performance from your amplifi... -
Page 3: Features
FEATURES The Clarion XC6120 amplifi er is designed with performance and convenience in mind. Through the use of state-of-the art signal processing and high speed output devices, this amplifi er offers excellent sound quality and dynamics. The XC6120 amplifi er incorporates the following features: •... -
Page 4: Installation Planning And Considerations
• Although Clarion XC amplifi ers are suitable for marine installations, they are in no way water resistant. They should be mounted in a dry, well-ventilated location. The marine features of the amp are designed to handle humid conditions commonly associated with installations in boats. -
Page 5: General Function Explanations
Clarion recommends the use of an Oscilloscope or distortion detecting device such as the SMD DD-1 or DD-1+ Distortion Detector to properly set amplifi er sensitivity. A headroom (gain overlap) setting of 10dB will help to ensure that music that is recorded at low levels can still be reproduced at high volume levels. - Page 6 SMD CC-1 to ensure the settings are identical. Remote Level The XC6120 amplifi er includes a BC2 remote subwoofer level control. This control can be mounted in the front of the vehicle to allow the user to adjust the output of the amplifi er to match his or her musical tastes.
-
Page 7: Speaker Wiring Diagrams
Speaker Connections The XC6120 amplifi er is capable of driving reactive loads with a minimum nominal impedance of 2 Ohms. Clarion recommends the use of at least 12 AWG wire to connect your subwoofer(s). 2 Ohms Mono - One 4 Ohm Dual Voice Coil Subwoofer... - Page 8 Speaker Wiring Diagrams Con’t 2 Ohms Mono - Two Single 4 Ohm Voice Coil Subwoofers 2 Ohms Mono - Two Dual 2 Ohm Voice Coil Subwoofers...
-
Page 9: Power Connections
Power Connections Your amplifi er can only produce power if it is fed power effi ciently. Clarion recommends the use of at least 4 AWG wire for power and ground connections. Clarion also recommends performing “The Big Three” upgrade to your electrical system when any high power amplifi... -
Page 10: Installation
- Amplifi er may not be getting enough power from your vehicle volumes electrical system. Ensure that during operation, the voltage at the amplifi er does not drop below 10V. Clarion recommends at least 4 AWG power wire for both +12V and GND connections. Distorted Audio - Input gain is not set properly. -
Page 11: Specifi Cations
Specifi cations XC6120 Frequency Response: <10Hz to 550Hz 4 Ohm Power Output (CEA-2006A) 330W x 1 @ <1.0% THD 2 Ohm Power Output (CEA-2006A) 650W x 1 @ <1.0% THD Signal to Noise Ratio (CEA-2006A) @ 1W/4 Ohms > -89 dBA THD+N at Max Power 4 Ohms <... - Page 14 Clarion vous veut comme client pour la vie - veuillez être responsable en tout temps en profi tant de votre système audio. Clarion ne prend aucune responsabilité pour toute blessure, perte ou dommage associés à...
- Page 15 CARACTÉRISTIQUES L’amplifi cateur XC6120 de Clarion est conçu avec en tête, la performance et la commodité. Grâce à l’utilisation de processeur de signal à la fi ne pointe de la technologie et d’un traitement et de sortie de signal à grande vitesse, cet amplifi...
- Page 16 Les amplifi cateurs XC de Clarion sont conçus pour une installation dans des véhicules avec un système électrique 12V et une mise à la masse commune. Malgré que Clarion recommande vivement une installation professionnelle de nos produits afi n de maximiser la performance du produit, une installation faite par vous-même peut certainement...
- Page 17 Clarion recommande l’utilisation d’un oscilloscope ou d’un dispositif de détection de distorsion tel que le SMD DD-1 afi n de défi nir correctement la sensibilité de l’amplifi cateur.
- Page 18 EXPLICATION FONCTIONS GÉNÉRALES Suite +12V Source de Courant Constant Ceci doit être connecté directement à votre batterie avec un fi l de gros calibre. Clarion recommande d’utiliser un fi l d’au moins 4 AWG. Ce fi l doit être protégé aussi proche que possible de la batterie avec un porte-fusible et un fusible de 60 ampères minimum pour un...
- Page 19 Schémas de Câblage Haut-Parleurs Connexion des Haut-Parleurs L’amplifi cateur XC6120 est capable de pousser des charges réactives avec un minimum d’impédance de 2 Ohms. Clarion recommande l’utilisation de fi ls d’au moins 12 AWG pour connecter votre subwoofer (s).
- Page 20 Schémas de Câblage Haut-Parleurs Suite 2 Ohm Mono - Deux Subwoofers Bobine Simple 4 Ohm 2 Ohm Mono - Deux Subwoofers Bobine Double 2 Ohm...
- Page 21 Votre amplifi cateur ne peut produire de la puissance s’il n’est pas alimenté de façon effi cace. Clarion recommande l’utilisation de fi lage d’au moins 4 AWG pour l’alimentation et les connexions de mise à la masse. Clarion recommande également d’effectuer la mise à...
- Page 22 électrique du véhicule. Assurez-vous que le voltage ne descend pas sous les 10V lorsque ce dernier fonctionne. Clarion recommande un fi lage d’au moins 4 WG soit utilisé pour le +12V et la mise à la masse. Son Distorsionné...
- Page 23 à l’ampli Complétez le reste de l’installation et du réglage de l’amplifi cateur et du système. Installez le panneau inférieur et sécurisé. Caractéristiques XC6120 Réponse en Fréquences: <10Hz à 550kHz Sortie de Puissance 4 Ohm (CEA-2006A) 330W x 1 @ 1.0% DHT Sortie de Puissance 2 Ohm (CEA-2006A) 650W x 1 @ 1.0% DHT...
- Page 24 Clarion Canada Inc. All Rights Reserved. Copyright 2014 Clarion Canada Inc. Printed in China Tous Droits Réservés. Droits d’Auteurs 2014 Clarion Canada Inc. Imprimé en Chine...
