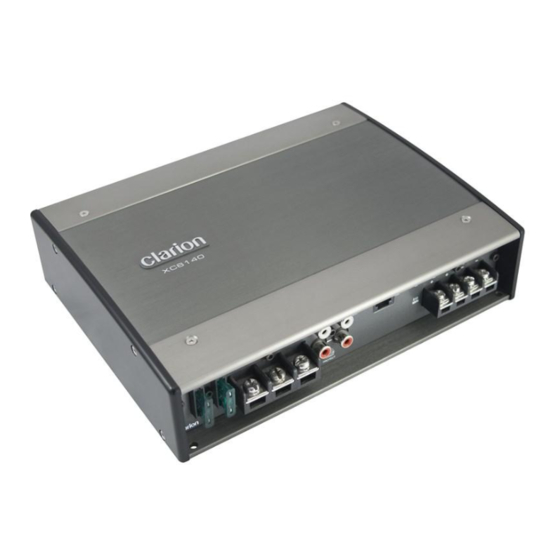

- Page 1 Owner’s manual & Installation manual Mode d’emploi at manuel d’installation XC6140 XC6140 Amplifier Amplificateur XC6140...
- Page 2 Clarion wants you as a customer for life - please be responsible at all times when enjoying your audio system. Clarion takes no responsibility for any personal injury, loss or damage associated with the use, or miss-use of this product.
- Page 3 FEATURES The Clarion XC6140 amplifier is designed with performance and convenience in mind. Through the use of state-of-the art signal processing and high speed output devices, this amplifier offers excellent sound quality and dynamics. The XC6140 amplifier incorporates the following features: •...
- Page 4 • Although Clarion XC amplifiers are suitable for marine installations, they are in no way water resistant. They should be mounted in a dry, well-ventilated location. The marine features of the amp are designed to handle humid conditions commonly associated with installations in boats.
- Page 5 Clarion recommends the use of an Oscilloscope or distortion detecting device such as the SMD DD-1 or DD-1+ Distortion Detector to properly set amplifier sensitivity. A headroom (gain overlap) setting of 10dB will help to ensure that music that is recorded at low levels can still be reproduced at high volume levels.
- Page 6 SMD CC-1 to ensure the settings are identical. Remote Level The XC6140 amplifier includes a BC2 remote subwoofer level control. This control can be mounted in the front of the vehicle to allow the user to adjust the output of the amplifier to match his or her musical tastes.
- Page 7 Speaker Connections The XC6140 amplifier is capable of driving reactive loads with a minimum nominal impedance of 2 Ohms. Clarion recommends the use of at least 12 AWG wire to connect your subwoofer(s). 2 Ohms Mono - One 4 Ohm Dual Voice Coil Subwoofer...
- Page 8 Speaker Wiring Diagrams Con’t 2 Ohms Mono - Two Single 4 Ohm Voice Coil Subwoofers Two Single 4 Ohm Subwoofers 2 Ohms Mono - Two Dual 2 Ohm Voice Coil Subwoofers Two Dual 2 Ohm Voice Coil Subwoofers...
- Page 9 Power Connections Your amplifier can only produce power if it is fed power efficiently. Clarion recommends the use of at least 4 AWG wire for power and ground connections. Clarion also recommends performing “The Big Three” upgrade to your electrical system when any high power amplifier is being installed.
- Page 10 - Amplifier may not be getting enough power from your vehicle volumes electrical system. Ensure that during operation, the voltage at the amplifier does not drop below 10V. Clarion recommends at least 4 AWG power wire for both +12V and GND connections. Distorted Audio - Input gain is not set properly.
- Page 11 Specifications XC6140 Frequency Response: <10Hz to 550Hz 4 Ohm Power Output (CEA-2006A) 330W x 1 @ <1.0% THD 2 Ohm Power Output (CEA-2006A) 650W x 1 @ <1.0% THD Signal to Noise Ratio (CEA-2006A) @ 1W/4 Ohms > -89 dBA THD+N at Max Power 4 Ohms <...
- Page 12 The sole responsibility of Clarion under this Limited Warranty shall be limited to the repair of the products or replacement of the product, at the sole discretion of Clarion. Product must be shipped in its original carton or equivalent carton, fully insured, with shipping charges prepaid.
- Page 14 Clarion vous veut comme client pour la vie - veuillez être responsable en tout temps en profitant de votre système audio. Clarion ne prend aucune responsabilité pour toute blessure, perte ou dommage associés à...
- Page 15 CARACTÉRISTIQUES L’amplificateur XC6140 de Clarion est conçu avec en tête, la performance et la commodité. Grâce à l’utilisation de processeur de signal à la fine pointe de la technologie et d’un traitement et de sortie de signal à grande vitesse, cet amplificateur offre un niveau de qualité...
- Page 16 PLANIFICATION ET CONTRAINTES D’INSTALLATION Les amplificateurs XC de Clarion sont conçus pour une installation dans des véhicules avec un système électrique 12V et une mise à la masse commune. Malgré que Clarion recommande vivement une installation professionnelle de nos produits afin de maximiser la performance du produit, une installation faite par vous-même peut certainement...
- Page 17 Clarion recommande l’utilisation d’un oscilloscope ou d’un dispositif de détection de distorsion tel que le SMD DD-1 afin de définir correctement la sensibilité de l’amplificateur.
- Page 18 EXPLICATION FONCTIONS GÉNÉRALES Suite +12V Source de Courant Constant Ceci doit être connecté directement à votre batterie avec un fil de gros calibre. Clarion recommande d’utiliser un fil d’au moins 4 AWG. Ce fil doit être protégé aussi proche que possible de la batterie avec un porte-fusible et un fusible de 60 ampères minimum pour un...
- Page 19 Schémas de Câblage Haut-Parleurs Connexion des Haut-Parleurs L’amplificateur XC6140 est capable de pousser des charges réactives avec un minimum d’impédance de 2 Ohms. Clarion recommande l’utilisation de fils d’au moins 12 AWG pour connecter votre subwoofer (s). 2 Ohm Mono - Un Subwoofers Bobine Double 4 Ohm...
- Page 20 Schémas de Câblage Haut-Parleurs Suite 2 Ohm Mono - Deux Subwoofers Bobine Simple 4 Ohm Two Single 4 Ohm Subwoofers 2 Ohm Mono - Deux Subwoofers Bobine Double 2 Ohm Two Dual 2 Ohm Voice Coil Subwoofers...
- Page 21 Votre amplificateur ne peut produire de la puissance s’il n’est pas alimenté de façon efficace. Clarion recommande l’utilisation de filage d’au moins 4 AWG pour l’alimentation et les connexions de mise à la masse. Clarion recommande également d’effectuer la mise à niveau de votre système électrique «Les 3 Indispensables» lorsque tout amplificateur de grande puissance est installé.
- Page 22 électrique du véhicule. Assurez-vous que le voltage ne descend pas sous les 10V lorsque ce dernier fonctionne. Clarion recommande un filage d’au moins 4 WG soit utilisé pour le +12V et la mise à la masse. Son Distorsionné...
- Page 23 à l’ampli Complétez le reste de l’installation et du réglage de l’amplificateur et du système. Installez le panneau inférieur et sécurisé. Caractéristiques XC6140 Réponse en Fréquences: <10Hz à 550kHz Sortie de Puissance 4 Ohm (CEA-2006A) 330W x 1 @ 1.0% DHT Sortie de Puissance 2 Ohm (CEA-2006A) 650W x 1 @ 1.0% DHT...
- Page 24 This Limited Warranty does not cover static, noise or other electrical interferences or labor costs for the removal or re-installation of the unit for repair. The sole responsibility of Clarion under this Limited Warranty shall be limited to the repair of the products or replacement of the product, at the sole discretion of Clarion.
