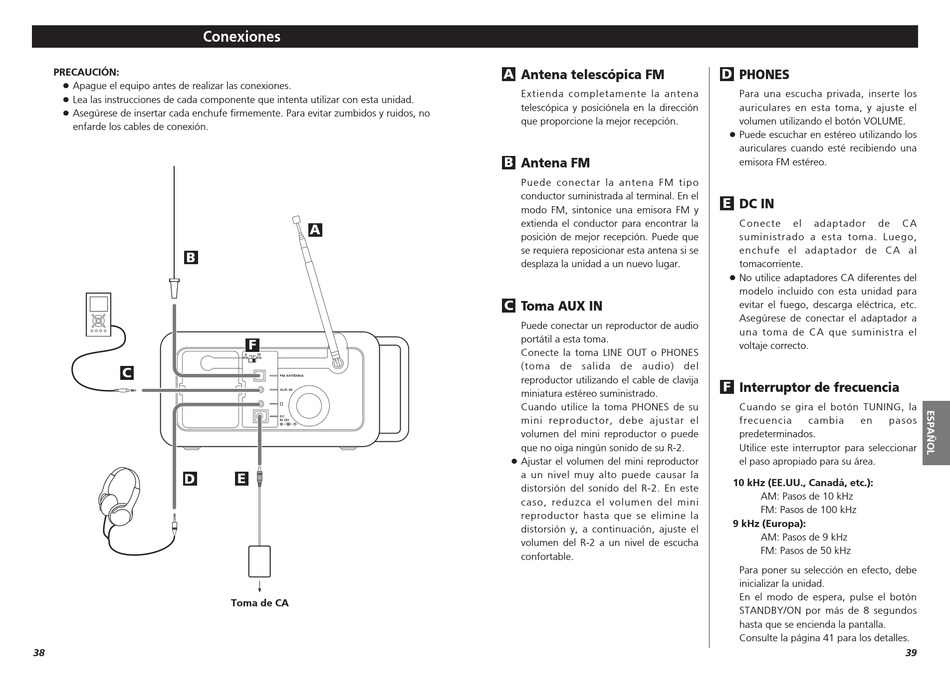

Conexiones

PRECAUCIÓN:
< Apague el equipo antes de realizar las conexiones.
< Lea las instrucciones de cada componente que intenta utilizar con esta unidad.
< Asegúrese de insertar cada enchufe firmemente. Para evitar zumbidos y ruidos, no
enfarde los cables de conexión.
B
C
D
38
A
F
E
Toma de CA
A
Antena telescópica FM
Extienda completamente la antena
telescópica y posiciónela en la dirección
que proporcione la mejor recepción.
B Antena FM
Puede conectar la antena FM tipo
conductor suministrada al terminal. En el
modo FM, sintonice una emisora FM y
extienda el conductor para encontrar la
posición de mejor recepción. Puede que
se requiera reposicionar esta antena si se
desplaza la unidad a un nuevo lugar.
C Toma AUX IN
Puede conectar un reproductor de audio
portátil a esta toma.
Conecte la toma LINE OUT o PHONES
(toma de salida de audio) del
reproductor utilizando el cable de clavija
miniatura estéreo suministrado.
Cuando utilice la toma PHONES de su
mini reproductor, debe ajustar el
volumen del mini reproductor o puede
que no oiga ningún sonido de su R-2.
< Ajustar el volumen del mini reproductor
a un nivel muy alto puede causar la
distorsión del sonido del R-2. En este
caso, reduzca el volumen del mini
reproductor hasta que se elimine la
distorsión y, a continuación, ajuste el
volumen del R-2 a un nivel de escucha
confortable.
D
PHONES
Para una escucha privada, inserte los
auriculares en esta toma, y ajuste el
volumen utilizando el botón VOLUME.
< Puede escuchar en estéreo utilizando los
auriculares cuando esté recibiendo una
emisora FM estéreo.
E DC IN
Conecte el adaptador de
suministrado a esta toma. Luego,
enchufe el adaptador de CA al
tomacorriente.
< No utilice adaptadores CA diferentes del
modelo incluido con esta unidad para
evitar el fuego, descarga eléctrica, etc.
Asegúrese de conectar el adaptador a
una toma de CA que suministra el
voltaje correcto.
F
Interruptor de frecuencia
Cuando se gira el botón TUNING, la
frecuencia cambia en pasos
predeterminados.
Utilice este interruptor para seleccionar
el paso apropiado para su área.
10 kHz (EE.UU., Canadá, etc.):
AM: Pasos de 10 kHz
FM: Pasos de 100 kHz
9 kHz (Europa):
AM: Pasos de 9 kHz
FM: Pasos de 50 kHz
Para poner su selección en efecto, debe
inicializar la unidad.
En el modo de espera, pulse el botón
STANDBY/ON por más de 8 segundos
hasta que se encienda la pantalla.
Consulte la página 41 para los detalles.
