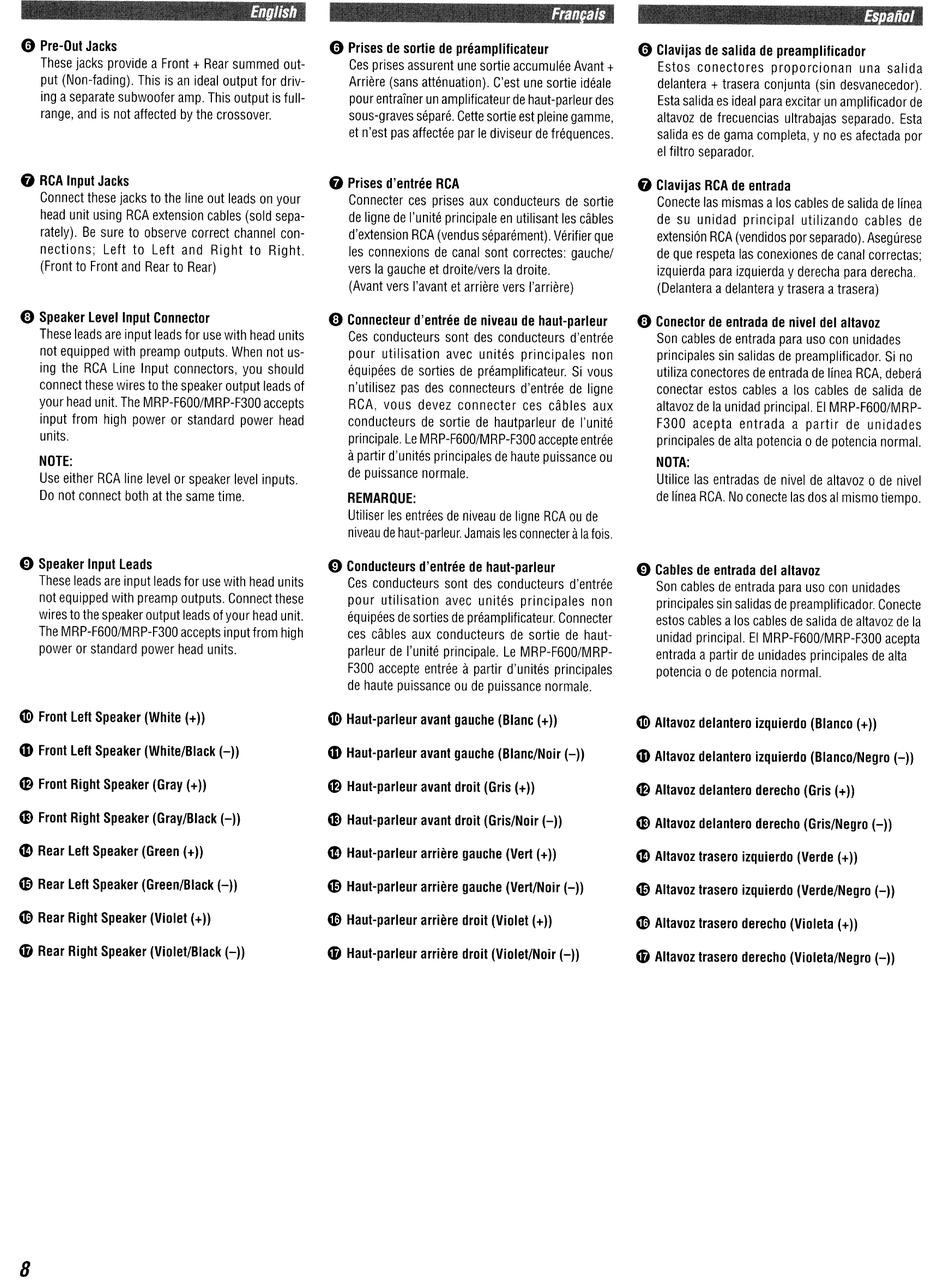

Alpine MRP-F600 Owner's Manual page 8

English
o
Pre-Out Jacks
These jacks provide a Front + Rear summed out-
put (Non-fading). This is an ideal output for driv-
ing a separate subwoofer amp. This output is full-
range, and is not affected by the crossover.
f) RCA Input Jacks
Connect these jacks to the line out leads on your
head unit using RCA extension cables (sold sepa-
rately). Be sure to observe correct channel con-
nections; Left to Left and Right to Right.
(Front to Front and Rear to Rear)
o
Speaker Level Input Connector
These leads are input leads for use with head units
not equipped with preamp outputs. When not us-
ing the RCA Line Input connectors, you should
connect these wires to the speaker output leads of
your head unit. The MRP-F600/MRP-F300 accepts
input from high power or standard power head
units.
NOTE:
Use either RCA line level or speaker level inputs.
Do not connect both at the same time.
~
Speaker Input Leads
These leads are input leads for use with head units
not equipped with preamp outputs. Connect these
wires to the speaker output leads of your head unit.
The MRP-F600/MRP-F300 accepts input from high
power or standard power head units.
CID
Front Left Speaker (White (+))
CD
Front Left Speaker (White/Black
H)
'8
Front Right Speaker (Gray (+))
G) Front Right Speaker (Gray/Black H)
CD
Rear Left Speaker (Green (+))
C9
Rear Left Speaker (Green/Black
H)
~
Rear Right Speaker (Violet (+))
CD
Rear Right Speaker (Violet/Black
H)
8
Fran ais
o
Prises de sortie de preamplificateur
Ces prises assurent une sortie accumuhle Avant +
Arriere (sans attenuation). C'est une sortie ideale
pour entrainer un amplificateur de haut-parleur des
sous-graves separe. Cette sortie est pleine gam me,
et n'est pas affectee par Ie diviseur de frequences.
f) Prises d'entrlle RCA
Connecter ces prises aux conducteurs de sortie
de ligne de I'unite principale en utilisant les cables
d'extension RCA (vendus separement). Verifier que
les connexions de canal sont correctes: gauche/
vers la gauche et droite/vers la droite.
(Avant vers I'avant et arriere vers I'arriere)
o
Connecteur d'entrlle de niveau de haut-parleur
Ces conducteurs sont des conducteurs d'entree
pour utilisation avec unites principales non
equipees de sorties de preamplificateur. Si vous
n'utilisez pas des connecteurs d'entree de ligne
RCA, vous devez connecter ces cables aux
conducteurs de sortie de hautparleur de I'unite
principale. Le MRP-F600/MRP-F300 accepte entree
a partir d'unites principales de haute puissance ou
de puissance normale.
REMARQUE:
Utiliser les entrees de niveau de Iigne RCA ou de
niveau de haut-parleur. Jamais les connecter ala fois.
~
Conducteurs d'entree de haut-parleur
Ces conducteurs sont des conducteurs d'entree
pour utilisation avec unites principales non
equipees de sorties de preamplificateur. Connecter
ces cables aux conducteurs de sortie de haut-
parleur de I'unite principale. Le MRP-F600/MRP-
F300 accepte entree Ii partir d'unites principales
de haute puissance ou de puissance normale.
CID
Haut-parleur avant gauche (Blanc (+))
CD
Haut-parleur avant gauche (Blanc/Noir (-))
'8
Haut-parleur avant droit (Gris (+))
G) Haut-parleur avant droit (Gris/Noir (-))
CD
Haut-parleur arriere gauche (Vert
(+))
C9
Haut-parleur arriilre gauche (Vert/Noir (-))
~ Haut-parleur arriere droit (Violet (+))
CD
Haut-parleur arriere droit (Violet/Noir (-))
Espana'
o
Clavijas de salida de preamplificador
Estos conectores proporcionan una salida
delantera + trasera conjunta (sin desvanecedor).
Esta salida es ideal para excitar un amplificador de
altavoz de frecuencias ultrabajas separado. Esta
salida es de gama completa, y no es afectada por
el filtro separador.
f) Clavijas RCA de entrada
Conecte las mismas a los cables de salida de linea
de su unidad principal utilizando cables de
extension RCA (vendidos por separado). Asegurese
de que respeta las conexi ones de canal correctas;
izquierda para izquierda y derecha para derecha.
(Delantera a delantera y trasera atrasera)
o
Conector de entrada de nivel del altavoz
Son cables de entrada para uso con unidades
principales sin salidas de preamplificador. Si no
utiliza conectores de entrada de linea RCA, debeni
conectar estos cables a los cables de salida de
altavoz de la unidad principal. EI MRP-F600/MRP-
F300 ace pta entrada a partir de unidades
principales de alta potencia
0
de potencia normal.
NOTA:
Utilice las entradas de nivel de altavoz
0
de nivel
de linea RCA. No conecte las dos al mismo tiempo.
~
Cables de entrada del altavoz
Son cables de entrada para uso con unidades
principales sin salidas de preamplificador. Conecte
estos cables a los cables de salida de altavoz de la
unidad principal. EI MRP-F600/MRP-F300 acepta
entrada a partir de unidades principales de alta
potencia
0
de potencia normal.
CID
Altavoz delantero izquierdo (Blanco (+))
CD
Altavoz delantero Izquierdo (Blanco/Negro
H)
'8
Altavoz delantero derecho (Gris (+))
G) Altavoz delantero derecho (Gris/Negro H)
CD
Altavoz trasero Izquierdo (Verde
(+))
C9
Altavoz trasero izquierdo (Verde/Negro
H)
~
Altavoz trasero derecho (Violeta (+))
CD
Altavoz trasero derecho (Violeta/Negro
H)
