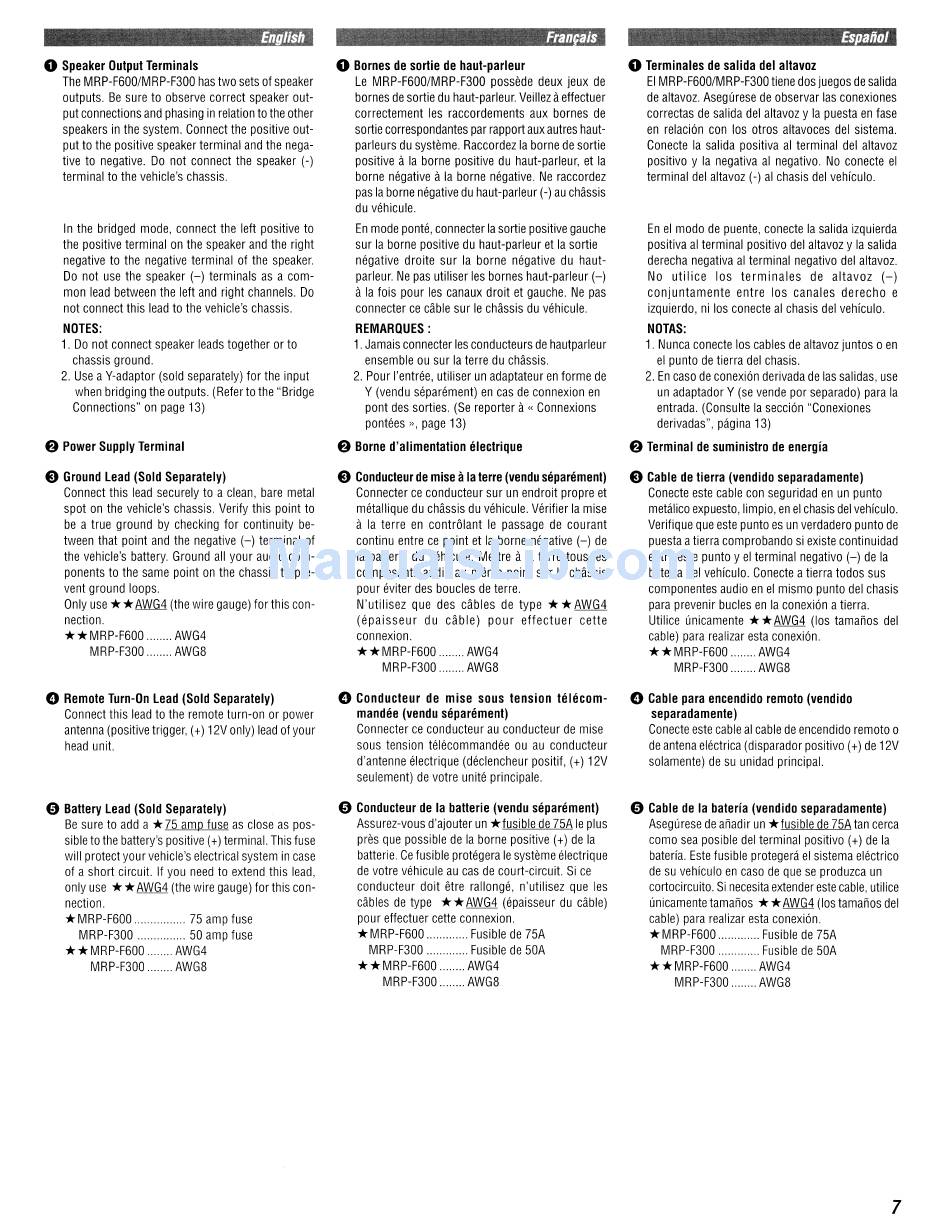

Speaker Output Terminals
The MRP-F600/MRP-F300 has two sets of speaker
outputs. Be sure to observe correct speaker out-
put connections and phasing in relation to the other
speakers in the system. Connect the positive out-
put to the positive speaker terminal and the nega-
tive to negative. Do not connect the speaker (-)
terminal to the vehicle's chassis.
In the bridged mode, connect the left positive to
the positive terminal on the speaker and the right
negative to the negative terminal of the speaker.
Do not use the speaker (-) terminals as a com-
mon lead between the left and right channels. Do
not connect this lead to the vehicle's chassis.
NOTES:
1. Do not connect speaker leads together or to
chassis ground.
2. Use a V-adaptor (sold separately) for the input
when bridging the outputs. (Refer to the "Bridge
Connections" on page 13)
e
Power Supply Terminal
e
Ground Lead (Sold Separately)
Connect this lead securely to a clean, bare metal
spot on the vehicle's chassis. Verify this point to
be a true ground by checking for continuity be-
tween that point and the negative (-) terminal of
the vehicle's battery. Ground all your audio com-
ponents to the same point on the chassis to pre-
vent ground loops.
Only use * * AWG4 (the wire gauge) for this con-
nection.
**MRP-F600 AWG4
MRP-F300 AWG8
o
Remote Turn-On Lead (Sold Separately)
Connect this lead to the remote turn-on or power
antenna (positive trigger, (+) 12V only) lead of your
head unit.
o
Battery Lead (Sold Separately)
Be sure to add a * 75 amp fuse as close as pos-
sible to the battery's positive (+) terminal. This fuse
will protect your vehicle's electrical system in case
of a short circuit.
If
you need to extend this lead,
only use * * AWG4 (the wire gauge) for this con-
nection.
*MRP-F600.. .75 amp fuse
MRP-F300 50 amp fuse
*
*
MRP-F600 AWG4
MRP-F300 AWG8
o
Bornes de sortie de haut-parleur
Le MRP-F600/MRP-F300 possede deux jeux de
bornes de sortie du haut-parleur. Veillez
a
effectuer
correctement les raccordements aux bornes de
sortie correspondantes par rapport aux autres haut-
parleurs du systeme. Raccordez la borne de sortie
positive
a
la borne positive du haut-parleur, et la
borne negative
a
la borne negative. Ne raccordez
pas la borne negative du haut-parleur (-) au chassis
du vehicule.
En mode ponte, connecter la sortie positive gauche
sur la borne positive du haut-parleur et la sortie
negative droite sur la borne negative du haut-
parleur. Ne pas utiliser les bornes haut-parleur (-)
a
la fois pour les canaux droit et gauche. Ne pas
connecter ce cable sur Ie chassis du vehicule.
REMARQUES:
1. Jamais connecter les conducteurs de hautparleur
ensemble ou sur la terre du chassis.
2. Pour I'entree, utiliser un adaptateur en forme de
Y (vendu separement) en cas de connexion en
pont des sorties. (Se reporter
a
«
Connexions
pontees ", page 13)
e
Borne d'alimentation electrique
e
Conducteur de mise
a
la terre (vendu separement)
Connecter ce conducteur sur un endroit propre et
metallique du chassis du vehicule. Verifier la mise
a
la terre en contr61ant Ie passage de courant
continu entre ce point et la borne negative (-) de
la batterie du vehicule. Mettre
a
la terre tous les
composants audio au meme point sur Ie chassis
pour eviter des boucles de terre.
N'utilisez que des cables de type
**
AWG4
(epaisseur du cable) pour effectuer cette
connexion.
**MRP-F600 AWG4
MRP-F300 AWG8
o
Conducteur de mise sous tension telecom-
mandee (vendu separement)
Connecter ce conducteur au conducteur de mise
sous tension telecommandee ou au conducteur
d'antenne electrique (declencheur positif, (+) 12V
seulement) de votre unite principale.
o
Conducteur de la batterie (vendu separement)
Assurez-vous d'ajouter un *fusible de 75A Ie plus
pres que possible de la borne positive (+) de la
batterie. Ce fusible protegera Ie systeme electrique
de votre vehicule au cas de court-circuit. Si ce
conducteur doit etre rallonge, n'utilisez que les
cables de type **AWG4 (epaisseur du cable)
pour effectuer cette connexion.
* MRP-F600 Fusible de 75A
MRP-F300 Fusible de 50A
**
MRP-F600 AWG4
MRP-F300 AWG8
o
Terminales de salida del altavoz
EI MRP-F600/MRP-F300 tiene dos juegos de salida
de altavoz. Asegurese de observar las conexiones
correctas de salida del altavoz y la puesta en fase
en relaci6n con los otros altavoces del sistema.
Conecte la salida positiva al terminal del altavoz
positivo y la negativa al negativo. No conecte el
terminal del altavoz (-) al chasis del vehiculo.
En el modo de puente, conecte la salida izquierda
positiva al terminal positivo del altavoz y la salida
derecha negativa al terminal negativo del altavoz.
No utilice los terminales de altavoz (-)
conjuntamente entre los canales derecho e
izquierdo, ni los conecte al chasis del vehfculo.
NOTAS:
1. Nunca conecte los cables de altavoz juntos
0
en
el punto de tierra del chasis.
2. En caso de conexi6n derivada de las salidas, use
un adaptador Y (se vende por separado) para la
entrada. (Consulte la secci6n "Conexiones
derivadas", pagina 13)
e
Terminal de suministro de energia
e
Cable de tierra (vendido separadamente)
Conecte este cable con seguridad en un punta
metalico expuesto, limpio, en el chasis del vehfculo.
Verifique que este punta es un verdadero punta de
puesta atierra comprobando si existe continuidad
entre este punto y el terminal negativo (-) de la
baterfa del vehfculo. Conecte atierra todos sus
componentes audio en el mismo punta del chasis
para prevenir bucles en la conexi6n atierra.
Uti lice unicamente
*
* AWG4 (los taman os del
cable) para realizar esta conexi6n.
**MRP-F600 AWG4
MRP-F300 AWG8
o
Cable para encendido remoto (vendido
separadamente)
Conecte este cable al cable de encendido remoto
0
de antena electrica (disparador positivo
(+)
de 12V
solamente) de su unidad principal.
o
Cable de la bateria (vendido separadamente)
Asegurese de anadir un *fusible de 75A tan cerca
como sea posible del terminal positivo (+) de la
bateria. Este fusible protegera el sistema electrico
de su vehfculo en caso de que se produzca un
cortocircuito. Si necesita extender este cable, utilice
unicamente tamanos
* *
AWG4 (los tamaiios del
cable) para realizar esta conexi6n.
*
MRP-F600 Fusible de 75A
MRP-F300 Fusible de 50A
*
*
MRP-F600 AWG4
MRP-F300 AWG8
