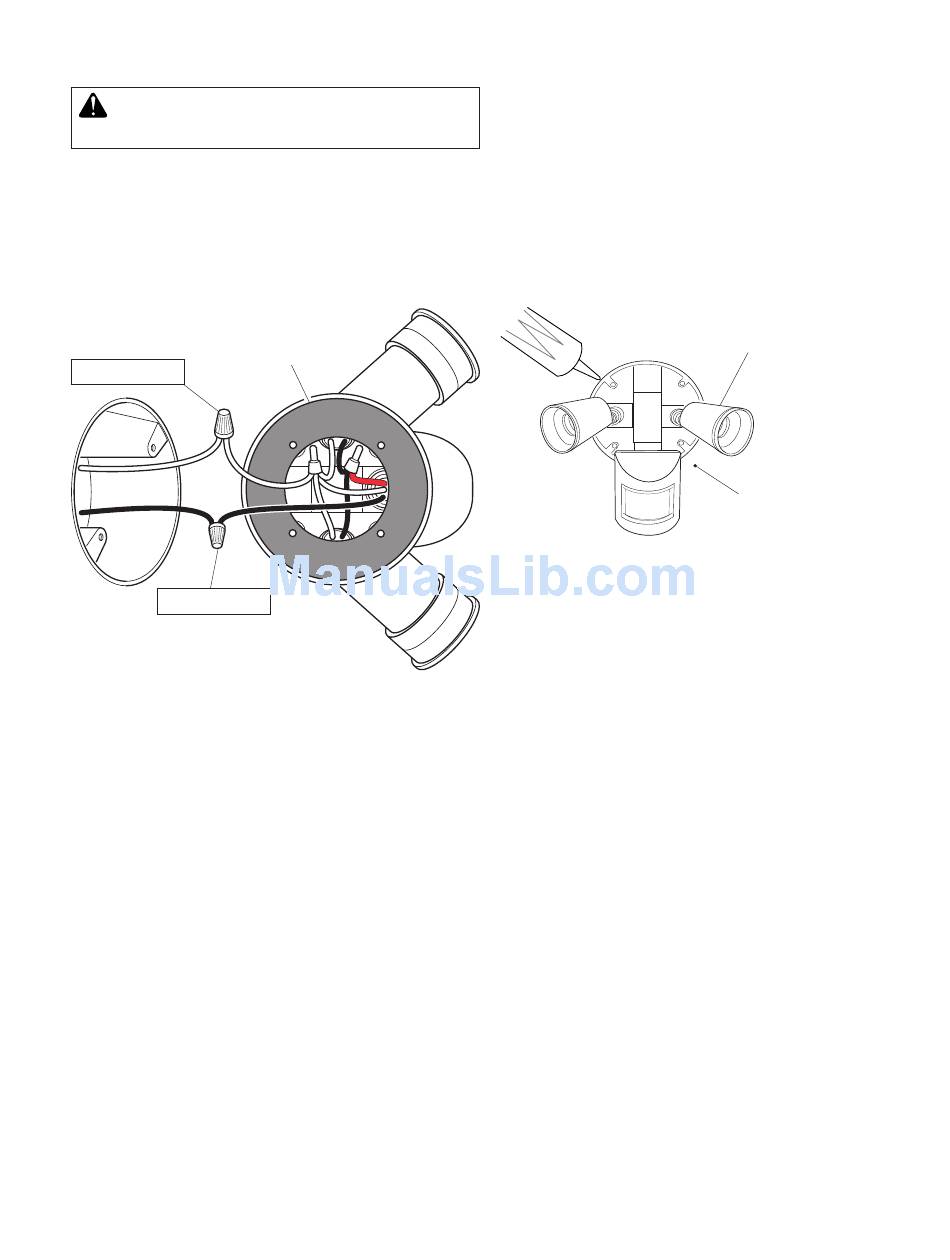

Câblage de la Commande D'éclairage
AvERTISSEMENT : Couper l'alimentation du
circuit d'éclairage au fusible ou au disjoncteur.
❒ Enlever l'appareil d'éclairage existant.
❒ Faire passer les fils de la commande d'éclairage
par le trou de la garniture.
❒ Torsader les fils de la boîte de jonction avec ceux
de la commande d'éclairage. Les fixer ensemble à
l'aide de serre-fils.
Garniture de joint
blanc /blanc
noir / noir
598-1156-03
Montage de la Commande D'éclairage
❒ Aligner la plaque de garde de la commande d'éclai-
rage et le joint à la plaque d'adaptation (s'il y a lieu)
avec la boîte de jonction. Insérer et serrer les vis de
montage.
❒ Si elle n'est pas montée dans un boîter étanche ou
si une plaque d'adaptation est utilisée, calfeutrer
la plaque murale et la surface de montage avec
un scellant au silicone.
Pour éviter les dommages par l'eau et
les risques de choc électrique, s'assurer
que les douilles de lampe pointent en-
dessous de l'horizontale.
❒ Ajuster les porte-lampes en desserrant les écrous de
blocage, mais ne pas faire tourner les porte-lampes
de plus de 180° par rapport au réglage d'usine. Ne
pas trop serrer les lampes dans les porte-lampes.
13
Ajuster les douilles de
façon que les lampes
se trouvent à au moins
25 mm du détecteur.
