Graco 6123.6113 &6114 Instruction Manual

Graco 6123.6113 &6114 Instruction Manual

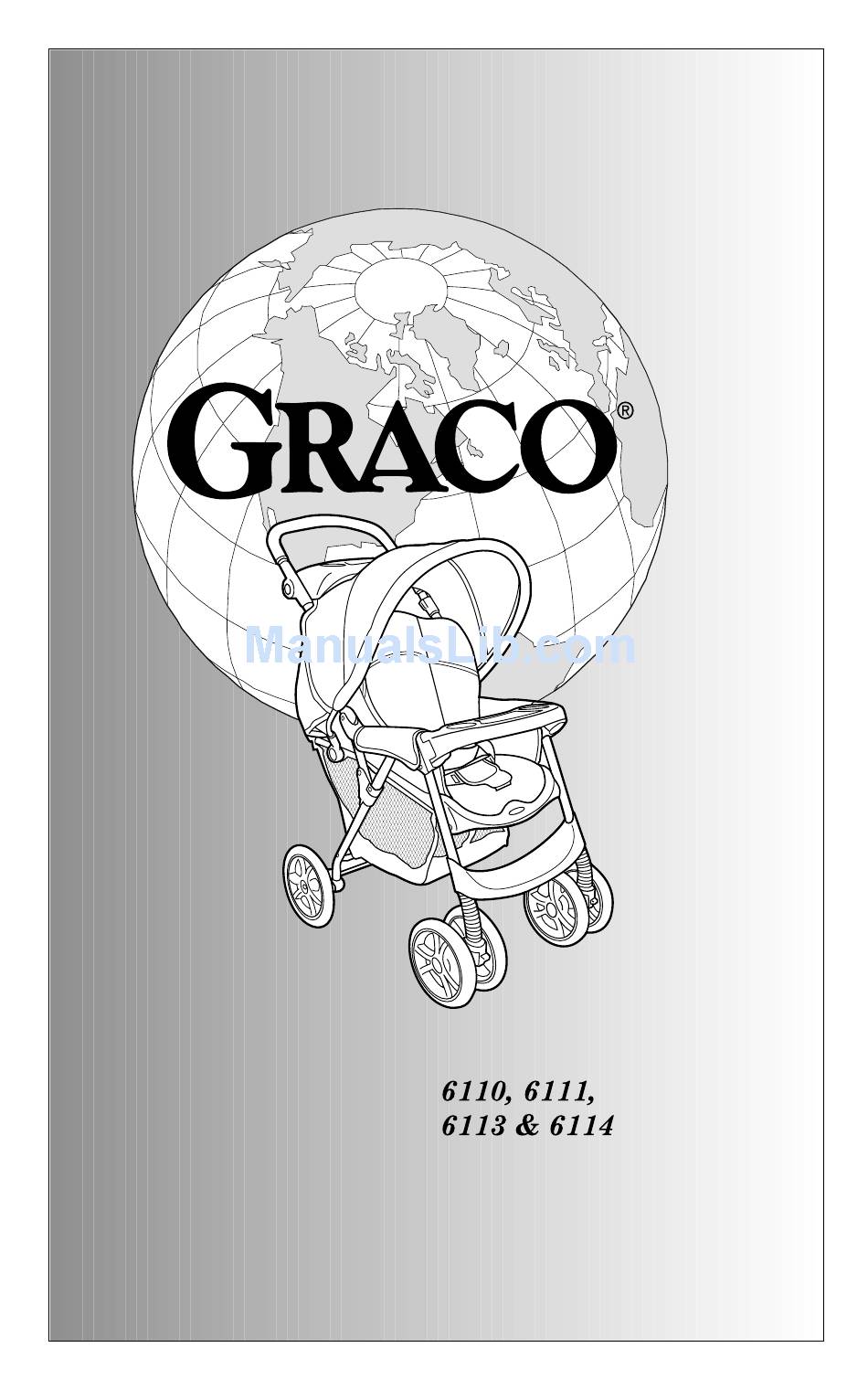

Graco stroller instruction manual 6310, 6123.6113 &6114
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
• Please save for future use.
• Veuiller garder pour usage ultérieur.
• Por favor, conservelo para utilizarlo en el futuro.
©2002 Graco 850-6-02
