Page 1 Núm. de Modelo WEEMSY18220 MANUAL DEL USUARIO Núm. de Serie Escriba el número de serie en el espacio de arriba para futuras refe- rencias. Etiqueta con el Número de Serie (Debajo del Asiento) ¿PREGUNTAS? Como fabricante, nosotros esta- mos cometidos a proveer satis- facción completa al cliente.
Page 2: Table Of Contents
Nota: En la parte central de este manual se encuentran una TABLA DE IDENTIFICACIÓN DE PIEZAS y una LISTA DE PIEZAS/DIBUJO DE LAS PIEZAS. Retire una TABLA DE IDENTIFICACIÓN DE PIEZAS y una LISTA DE PIEZAS/DIBUJO DE LAS PIEZAS antes de empezar el montaje. WEIDER es una marca registrada de ICON Health & Fitness, Inc.
Page 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES AVISO: Para reducir el riesgo de lesiones serias, antes de usar el sistema de entrena- miento, lea las siguientes precauciones importantes. 1. Antes de usar el sistema de entrenamiento 11. Nunca suelte los brazos, palanca para las lea todas las instrucciones en este manual piernas, o barra lateral mientras que las del usuario y en la literatura que se acompa- pesas se alcen;...
Page 4: Antes De Comenzar
ANTES DE COMENZAR Gracias por seleccionar el versátil WEIDER ® 8950 sis- tiene preguntas adicionales, comuniques con la tienda tema de entrenamiento. El WEIDER ® 8950 sistema de donde hizo la compra de este producto. Note el núme- entrenamiento ofrece una impresionante combinación ro de modelo y de serie.
Page 5: Montaje
MONTAJE • A medida que ensamble el sistema de entrena- Facilite el Proceso para sí Mismo miento, asegúrese que todas las piezas estén orientadas como se muestra en los dibujos. Todo en este manual está diseñado para asegu- rar que el sistema de entrenamiento se pueda •...
Page 6 AJUSTE Esta sección explica como ajustar el sistema de entrenamiento. Refiérase a la guía de ejercicio que acompaña este manual para ver la forma correcta de cada ejercicio. Asegúrese que todas las piezas estén apropiadamente apretadas cada vez que usted use el sistema de entre- namiento.
Page 7 4. Deslice las ocho Pesas (15) a las Guías de Pesas (10), con la ranura para el Pasador de Pesas (que no se muestra) en la parte inferior y a un lado retirado del Montante Vertical (3). Inserte el Parachoques del Tubo de Pesas (13) dentro de la parte inferior del Tubo de Pesas (12).
Page 8 MONTAJE DEL BRAZO Lubrique 7. Presione dos Tapas Internas Cuadradas de 45mm Calcomanía (24) dentro de la Palanca para las Piernas (9). de Precaución Lubrique un Perno de M10 x 73mm (74) con grasa. Conecte la Palanca para las Piernas (9) al Marco del Asiento (8) con un Perno y una Contratuerca de Nylon de M10 (68).
Page 9 10. Inserte el poste en el Brazo Izquierdo (7) por el orificio en el Marco de Prensa (5). Asegúrese que el Brazo esté detrás del sujetador indica- do en el Marco de Prensa. Ranura Deslice una Arandela de 25mm (29) sobre el poste en el Brazo Izquierdo (7).
Page 10 14. Envuelva el Cable Superior (50) sobre una Polea de 90mm (34). Conecte la Polea y un par de Cubiertas de las Poleas (35) al sujetador en el Marco Superior (4) con un Perno de M10 x 52mm (52) y una Contratuerca de Nylon de M10 (68). Asegúrese que las lengüetas pequeñas en las Cubiertas de as Poleas estén en la parte de abajo.
Page 11 18. Envuelva el Cable de Prensa (49) debajo de una Polea de 90mm (34). Conecte la Polea y un par de Cubiertas de las Poleas (35) al Sujetador Contrarestante en Doble “U” (42) con un Perno de M10 x 52mm (52) y una Contratuerca de Nylon de M10 (68).
Page 12 22. Envuelva el Cable Corto (47) sobre una Polea de 90mm (34). Conecte la Polea y un par de Cubiertas de las Poleas (35) al Sujetador Contrarestante en Doble “U” (42) con un Perno de M10 x 52mm (52) y una Contratuerca de Nylon de M10 (68).
Page 13 26. Envuelva el Cable Inferior (48) debajo de una Polea de 90mm (34). Conecte la Polea y un par de Cubiertas de las Poleas (35) al sujetador en la Base (1) con un Perno de M10 x 52mm (52) y una Contratuerca de Nylon de M10 (68).
Page 14 MONTAJE DEL ASIENTO 30. Conecte el Respaldo (18) al Montante Vertical (3) con dos Tornillos de M6 x 63mm (67) y dos Arandelas de M6 (73). 31. Conecte el Asiento (19), orientado como se muestra, al Marco del Asiento (8) con cuatro Tornillos de M6 x 16mm (40).
Page 15: Ajuste
2. Conecte el Montante Vertical (3) a la Base (1) con los dos Pernos de Porte de M8 x 63mm (58) y dos Contratuercas de Nylon de M8 (69). Todavía no apriete las Contratuercas. Presione una Tapa Interna de 25mm x 50mm (25) dentro del tubo del Montante Vertical (3).
Page 16: Tabla De Resistencia De Peso
TABLA DE RESISTENCIA DE PESO Esta gráfica de abajo muestra aproximadamente la resistencia de las pesas en cada estación. “Superior” se refiere a la pesa superior de 6 libras. Los otros números se refieren a las pesas de 12,5 libras. La resistencia del brazo mariposa que está...
Page 17: Diagrama De Cables
DIAGRAMA DE CABLES El diagrama de los cables abajo muestran la manera apropiada de guiar el Cable Corto (47), el Cable Inferior (48), el Cable de Prensa (49), y el Cable Superior (50). Use los diagramas para asegurarse que los cabes se han ensamblado correctamente.
Page 18: Mantenimiento Y Problemas

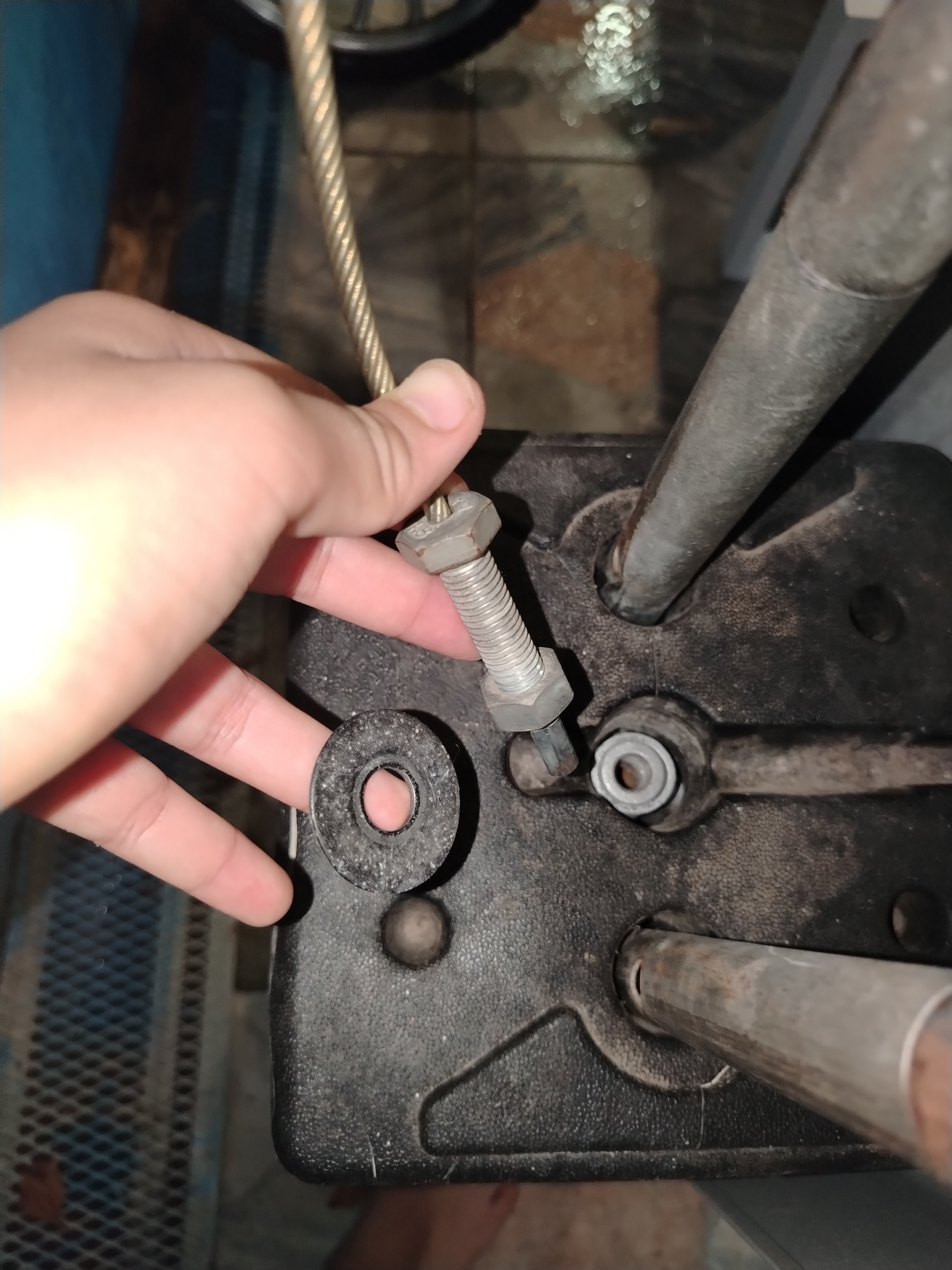

MANTENIMIENTO Y PROBLEMAS AJUSTAR LOS CABLES El cable entretejido, que es el tipo de cable usado en el sistema de entrenamiento, puede alargarse ligera- mente la primera vez que se usa. Si se aflojara a causa de este estiramiento, antes de sentir resisten- cia, entonces los cables deberán ser apretados.
Page 19 NOTAS...
Page 20: Como Solicitar Piezas De Repuesto
Para solicitar piezas de repuesto, póngase en contacto con el establecimiento donde compró el equipo. Cuando si disponga a pedir piezas, por favor esté preparado con la siguiente información: • el NÚMERO DE MODELO de la máquina (WEEMSY18220) • el NOMBRE de la máquina (WEIDER 8950 sistema de entrenamiento) ®...
Page 21 RETIRE DEL MANUAL ESTA LISTA DE PIEZAS/ DIBUJO DE LAS PIEZAS. GUARDE ESTA LISTA DE PIEZAS/ DIBUJO DE LAS PIEZAS PARA REFERENCIA EN LA FUTURA.
Page 22 LISTA DE PIEZAS—Núm. de Modelo WEEMSY18220 R0504A Núm. Ctd . Descripción Núm. Ctd . Descripción Base Tornillo de M6 x 16mm Estabilizador Tapa Externa Cuadrada de 50mm Montante Vertical Sujetador Contrarestante en Marco Superior Doble-"U" Marco de Prensa Sujetador en “U” Brazo Derecho Placa de la Polea Brazo Izquierdo...
Page 24 RETIRE DEL MANUAL ESTA TABLA DE IDENTIFICACIÓN DE PIEZAS. GUARDE ESTA TABLA DE IDENTIFICACIÓN DE PIEZAS PARA REFERENCIA EN LA FUTURA. Esta tabla se provee para ayudarle a usted a identificar las piezas pequeñas que se usan en el montaje. El número en paréntesis debajo de cada pieza, se refiere al número clave de cada pieza, de la LISTA DE PIEZAS en el centro de esta manual.
Page 25 TABLA DE IDENTIFICACIÓN DE PIEZAS R0504A NÚM. DE MODELO WEEMSY18220 Contratuerca de Nylon Contratuerca de Nylon de M8 (69) Tapa Interna Redonda de M10 (68) de 19mm (22) Contratuerca de Nylon Espaciador de M10 x 22mm (51) de M6 (72) Tapa Extrerna Redonda de 25mm (27) Espaciador de M10 x 12.5mm (37)
Page 26 Tornillo de M6 x 63mm (67) Perno de M8 x 63mm (66) Perno de M6 x 58mm (65) Perno de Hombro de M8 x 64mm (56) Perno de M10 x 52mm (52) Perno de M10 x 65mm (55) Arandela de M6 (73) M8 x 63mm Carriage Bolt (58) Perno de M10 x 50mm (53) Perno de M8 x 68mm (63)
