MONTAGE

De montage van deze elliptische crosstrainer moet door twee mensen gebeuren. Plaats de elliptische
crosstrainer op een open plek en verwijder de verpakking. Gooi de verpakking pas weg wanneer u de elliptische
crosstrainer volledig gemonteerd heeft. U zult de twee meegeleverde imbussleutels, uw eigen kruiskop
schroevendraaier
een knijptang

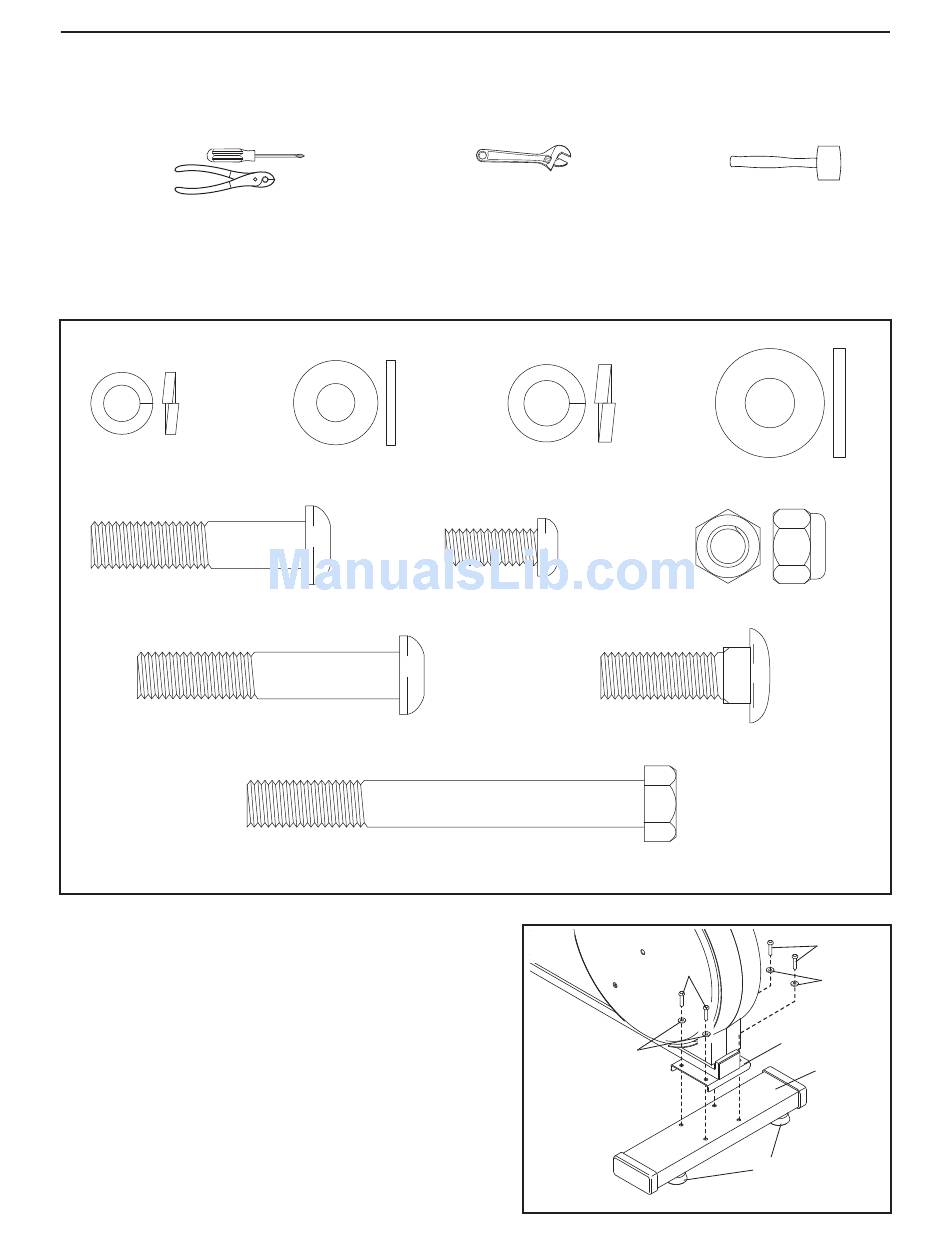

Gebruik de tekeningen hieronder tijdens de montage van de elliptische crosstrainer om de kleine onderdelen te her-
kennen. Het getal tussen haakjes onder iedere tekening is het nummer van het onderdeel (van LIJST MET ONDER-
DELEN op pagina 26). Het tweede getal geeft het aantal te monteren onderdelen aan. Opgelet: Sommige kleine
onderdelen zijn al gemonteerd om de verzending te vergemakkelijken. Wanneer u een onderdeel niet in de
zak met onderdelen kunt vinden, bekijk dan het apparaat om te zien of het al gemonteerd is.
M8 Veerring
(58)–2
M10 x 43mm Schroef met
Ronde Kop (97)–4
M10 x 56mm Schroef met Ronde Kop (60)–4
1. Zoek naar de Achterste Stabilisator (94) met twee
ingeschroefde Stelpootjes (99). Draai de Achterste
Stabilisator zodanig dat de Pootjes zo dicht mogelijk
tegen de achterkant van het Onderstel (1) staan zoals
aangegeven. Maak de Achterste Stabilisator met vier
M10 x 56mm Schroeven met Ronde Kop (60) en vier
M10 Veerringen (22) vast.
, een engelse sleutel
nodig hebben.
M8 Tussenring (33)–2
M8 x 19mm Schroef met
Ronde Kop (30)–2
M10 x 85mm Bout (25)–1
, een rubber hamer
M10 Veerring
(22)–8
M10 x 33mm Draagbout (61)–2
1
22
5
M10 Tussenring (63)–2
M10 Nylon Klemmoer (26)–5
60
60
22
1
94
99
, en
