MONTAGE

Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungs-schmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des Laufbandes
oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Lauftrainers nicht beeinflussen. Sollte sich
Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und einem milden, nicht-
Schleifmittel Reiniger ab.
Für die Montage braucht man zu der beigelegten Innensechskantschlüssel , einen Kreuzschrauben-
zieher , eine Drahtzange

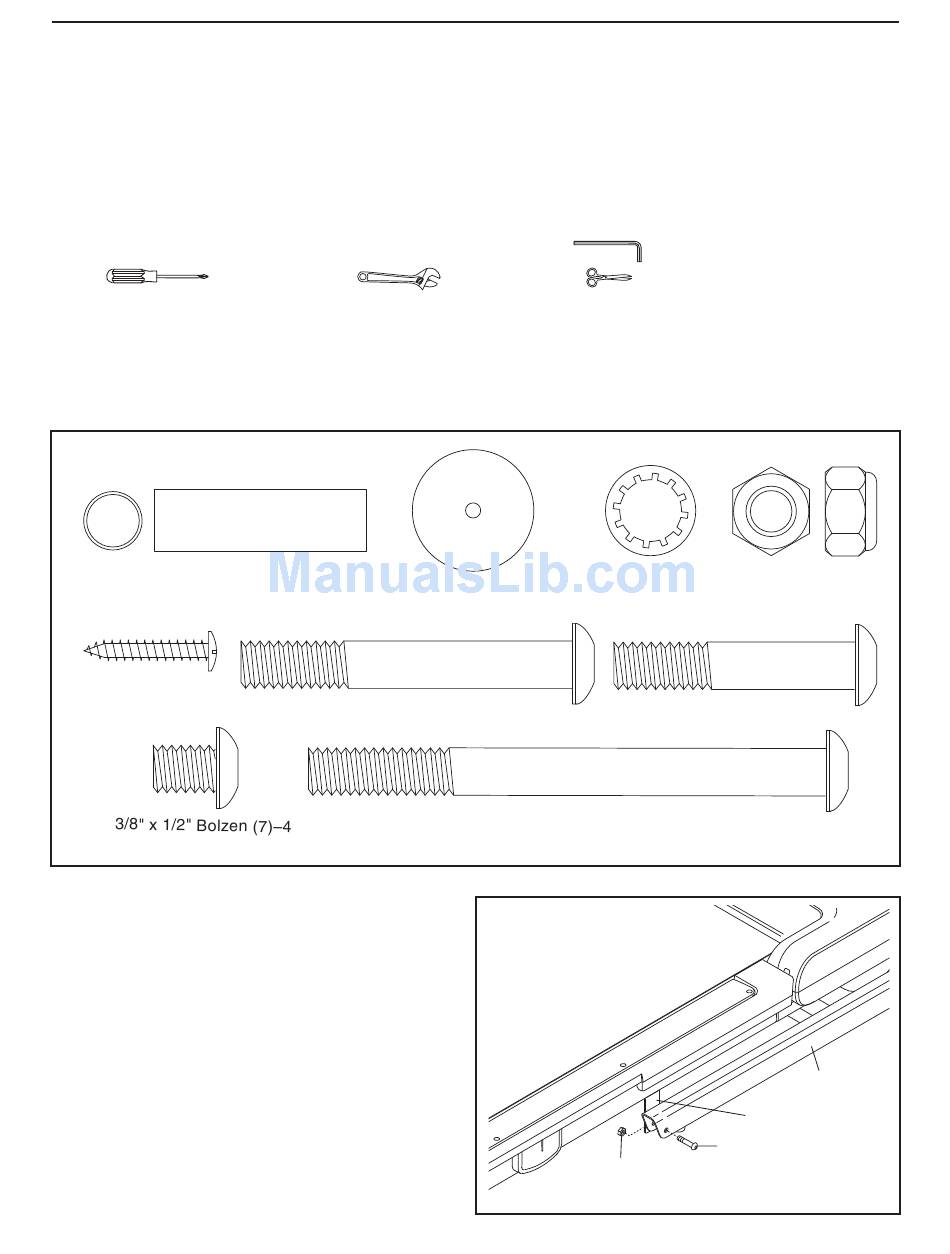

Benutzen Sie die Zeichnungen unten, um die Montageteile zu identifizieren. Die Zahl in Klammern, die sich unter
jeder Zeichnung befindet, ist die Bestellnummer des Teils, welches Sie in der TEILELISTE am Ende der
Bedienungsanleitung finden. Die Zahl hinter der Klammer ist die für die Montage benötigte Stückzahl.
Anmerkung: Wenn sich ein Teil nicht im Teilebeutel befindet, überprüfen Sie, ob das Teil bereits vormon-
tiert wurde. Geben Sie niemals irgendwelche Objekte in irgendwelche Öffnungen am Laufgerät.
Bolzenabstandhalter
(80)–4
1" Schraube (2)–4
1. Das Netzkabel darf nicht eingesteckt sein.
Entfernen Sie die 3/8" Kontermutter (34), den
3/8" x 2" Bolzen (4) und die Transportklammer
(A) von der Basis (83). Wiederholen Sie diesen
Schritt auf der anderen Seite des
Lauftrainers. Die Transportklammern werden
nicht mehr gebraucht. Die Muttern und Bolzen
werden in den Schritten 3 und 6 gebraucht.
, und eine schere
Basispolsterabstandhalter
(13)–2
3/8" x 2 3/4" Bolzen (5)–3
1
6
.
3/8" Zahnscheibe
(9)–11
3/8" x 2" Bolzen (4)–3
3/8" x 4 1/4" Bolzen (6)–4
34
3/8" Mutter (8)–3
83
A
4
