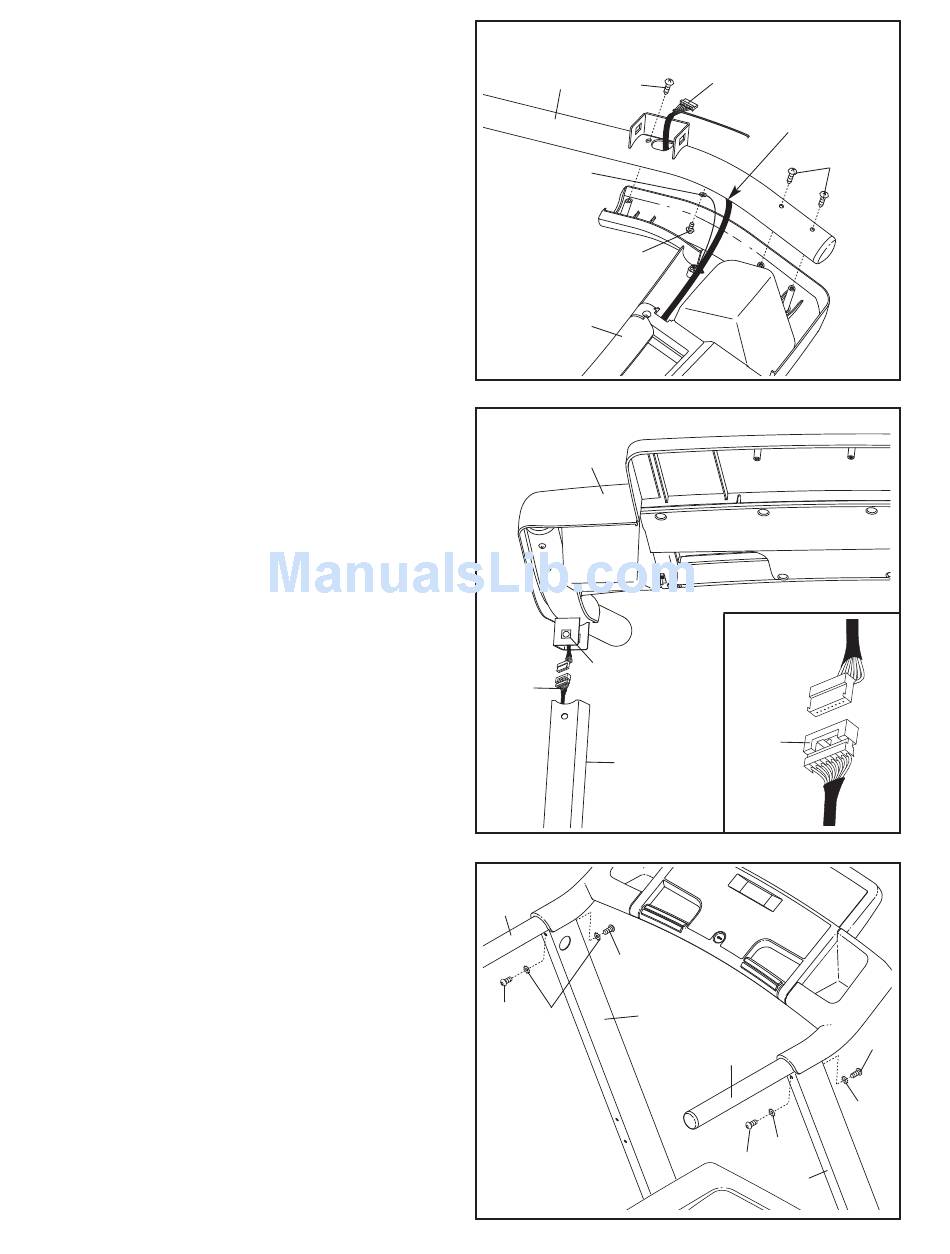

7. Retournez la Console (87) face contre une sur-
face douce qui ne risque pas d'égratigner la
Console. Identifiez la Rampe Droite (90), la-
quelle comporte un grand trou à l'endroit mon-
tré. Attachez la fil de la Console sur la Rampe
Droite à l'aide de Vis de M4 x 13mm (3).
Puis, insérez le fil de la console à l'intérieur du
grand trou de la Rampe Droite (90) et faites-le
sortir au sommet comme indiqué. Fixez la
Rampe Droite à l'aide de trois Vis de M4 x
19mm (1). Assurez-vous qu'aucuns fils ne
sont pincés. Engagez chacune des trois Vis
avant d'en serrez l'une ou l'autre. Ne serrez
pas les Vis à fond.
Fixez la Rampe Gauche (non illustrée) à la
console (87) de la même manière. Remarque :
il n'y a pas de fils sur le côté gauche.
8. Deman-dez ensuite à une deuxième personne
de tenir l'assemblage de la console prés du
Montant Droit (78). Enlevez le fil métallique d'at-
tache du Fil du Montant (77) et du fil de la
console.
Ensuite, branchez le Fil du Montant (77) sur le fil
de la console. Les connecteurs doivent glis-
ser facilement l'un dans l'autre et s'enclen-
cher en place. Si les connecteurs ne glissent
pas facilement l'un dans l'autre et ne s'enclen-
chent pas, tournez un des connecteurs et es-
sayez de nouveau. SI LES CONNECTEURS NE
SONT PAS BRANCHÉS CORRECTEMENT,
LA CONSOLE PEUT ETRE ENDOMMAGÉE
QUAND ELLE EST ALLUMÉE. Insérez les
connecteurs dans le Montant Droit (78).
Placez l'assemblage de la console sur le
Montant Droit (78) et le Montant Gauche (non-
illustré). Assurez-vous qu'aucun fil n'est pincé.
9. Serrez à la main les deux Boulons de
M8 x 25mm (6) avec deux Rondelles Etoilées
de M8 (10) dans le Montant Gauche (73) et la
Rampe Gauche (89).
Vissez ensuite, de quelques tours seulement,
deux Boulons de M8 x 25mm (6) avec deux
Rondelles Étoilées de M8 (10) dans le Montant
Droit (78) et le Rampe Droite (90). Serrez enfin
les quatre Boulons de la Rampe.
Voir les étapes 4 et 6. Serrez les quatre
Boulons de M10 x 96mm (5).
