TABLA DE IDENTIFICACIÓN DE PIEZAS

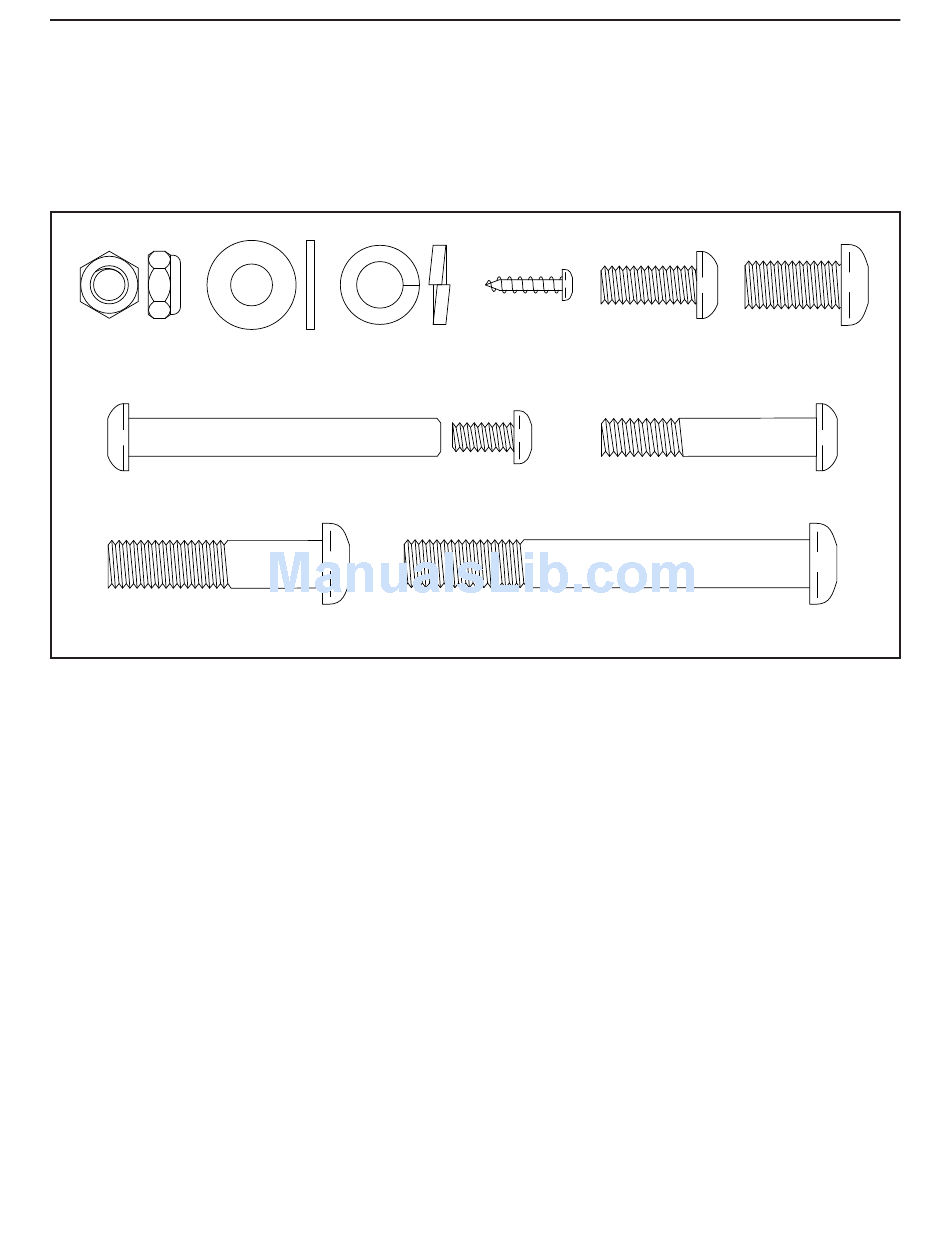

Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre
paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de
este manual. El número que aparece después del paréntesis es la cantidad necesaria para el montaje. Nota: Si
no encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha sido previamente conectada.
Pueden incluirse piezas adicionales.
Tornillo M4 x
Tuerca de Tornillo M8 x Tornillo M10 x
Arandela
Arandela
16mm (92)–9
Bloqueo M8 20mm (80)–2 20mm (79)–8
Dividida M10
M8(33)–2
(77)–4
(78)–11
Juego de Pernos (31)–2
Perno Botón M8 x 45mm (76)–4
Tornillo M10 x 45mm (75)–6 Tornillo M10 x 85mm (82)–4
5
