ProForm 1250 Zlt Treadmill page 12

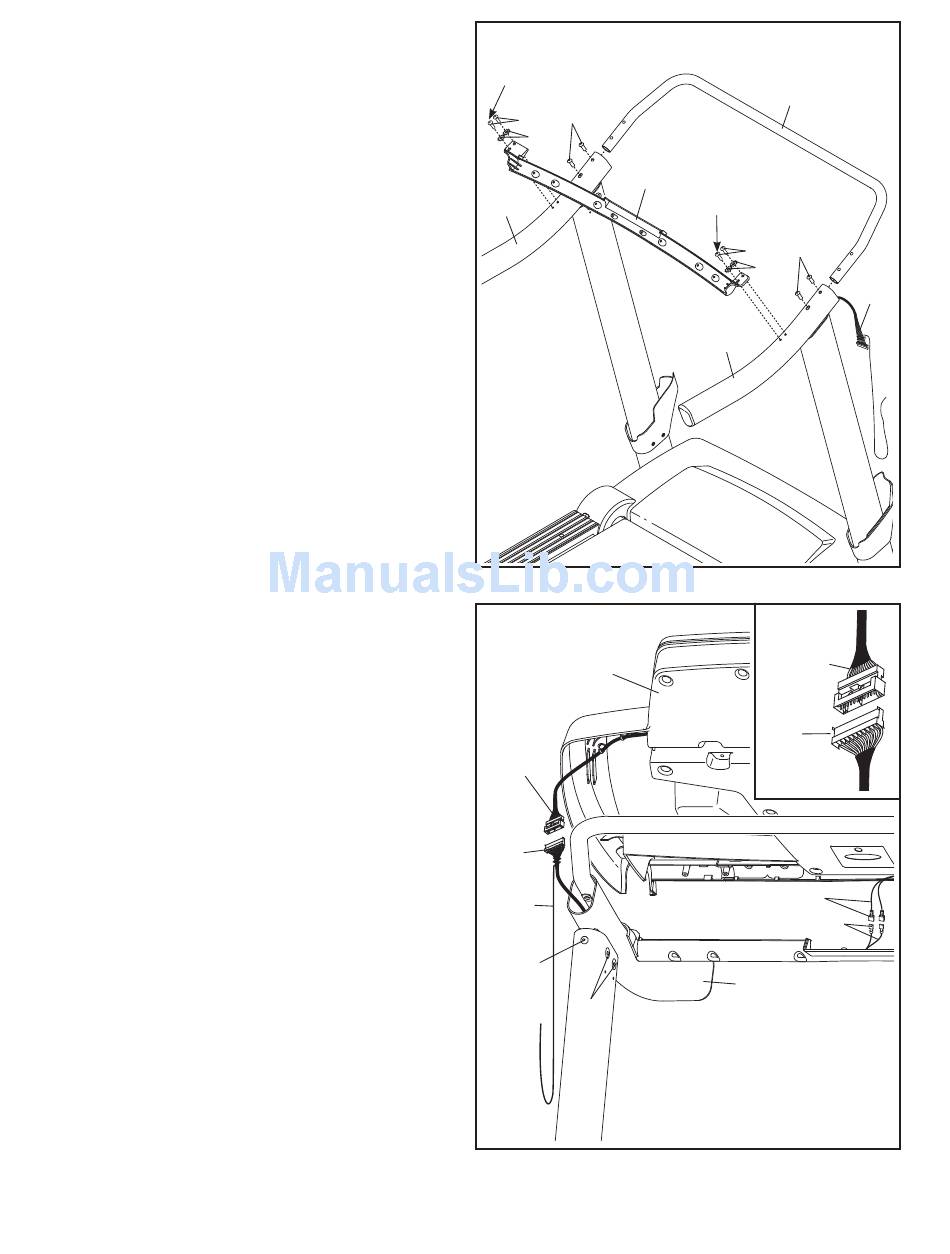

12. ВАЖЛИВО! Щоб не пошкодити поперечну
ручку (107), не використовуйте електро-
інструменти та не затягуйте надто сильно
гвинти #10 x 3/4" (2).
Розташуйте поперечну ручку (107), як пока-
зано. Прикріпіть поперечну ручку до ручок
(82, 83) чотирма гвинтами #10 x 3/4" (2) з
чотирма зіркоподібними шайбами #10 (12).
На цьому етапі ще не затягуйте гвинти.
Вставте рамку консолі (102) в ручки (82, 83).
Прикріпіть рамку консолі чотирма гвинтами
1/4" х 1" із фіксатором (9). На цьому етапі
ще не затягуйте гвинти. Будьте обережні,
щоб не пошкодити ізоляцію кабелю
стійки (87).
Затягніть по одному гвинту #10 x 3/4" (2)
на кожному кінці поперечної ручки (107);
не затягуйте гвинти надто сильно. Після
цього затягніть по другому гвинту #10 x 3/4"
(2) на кожному кінці поперечної ручки.
Затягніть чотири гвинти 1/4" x 1" із
фіксатором (9).
13. Міцно затягніть два гвинти 5/16" x 1" із
фіксатором (4) та чотири гвинти 5/16" x 1"
із потайною головкою та фіксатором (14)
(показано лише одну сторону).
Попросіть помічника потримати блок кон-
солі біля правої стійки (83) та лівої стійки (не
показано).
З'єднайте кабель стійки (87) з кабелем
консолі. Дивіться малюнок поруч. Роз'єми
мають легко заходити один у другий і
фіксуватися з легким клацанням. Якщо
з'єднати роз'єми не вдається, переверніть
один роз'єм і повторіть спробу. ЯКЩО НЕ
З'ЄДНАТИ РОЗ'ЄМИ ПРАВИЛЬНО, ІСНУЄ
РИЗИК ПОШКОДЖЕННЯ КОНСОЛІ ПІСЛЯ
ВВІМКНЕННЯ ЖИВЛЕННЯ. Зніміть шнурок
протяжки з кабелю стійки.
Під'єднайте дроти заземлення із блоку кон-
солі до дротів заземлення консолі (52).
12
Перший
9
2
12
107
82
13
Блок консолі
Кабель
консолі
87
Шнурок
про-
тяжки
4
14
12
102
Перший
9
2
12
83
Кабель
консолі
87
Дроти заземлення
52
83
87
