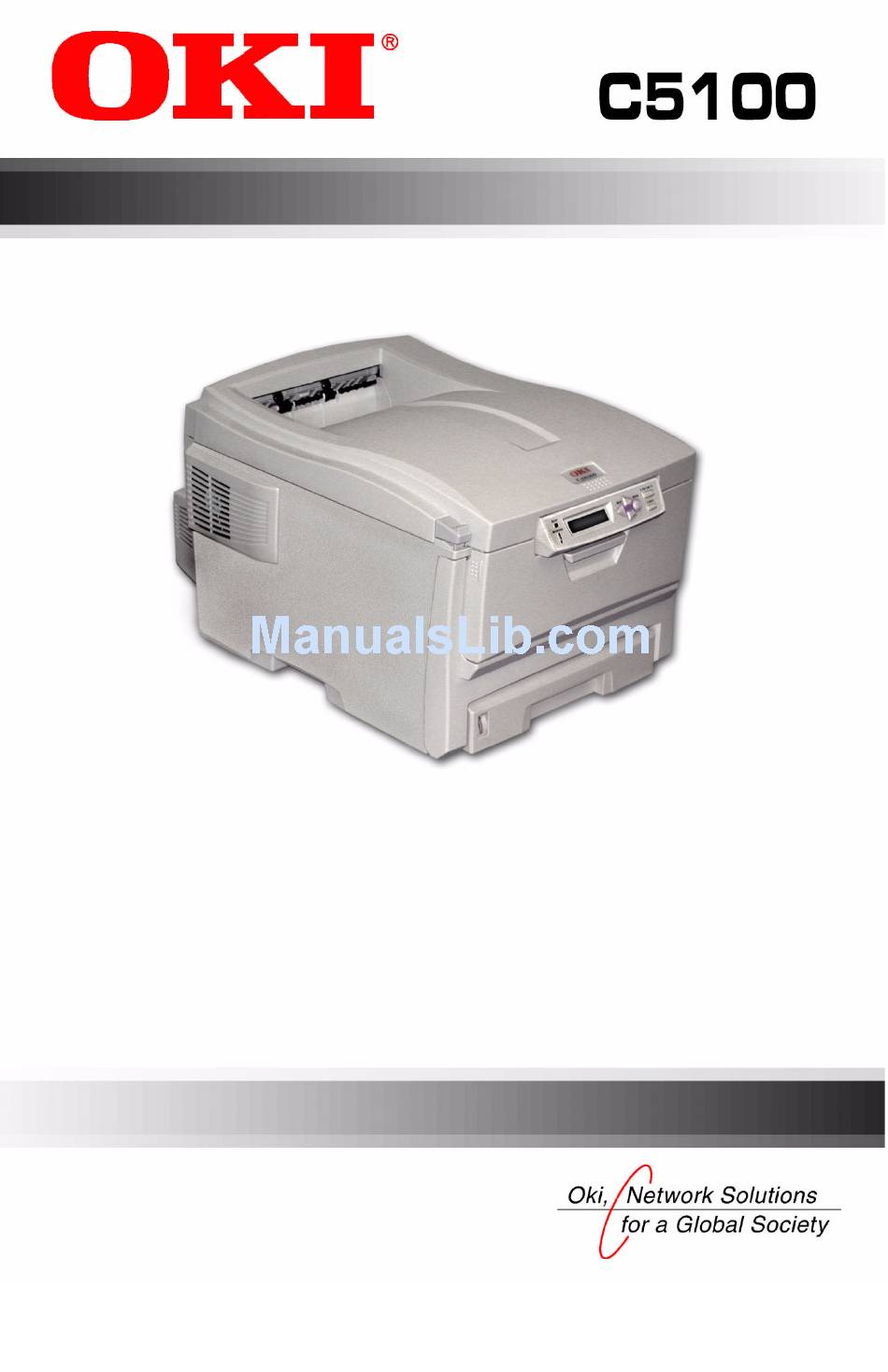

Guide de
l'utilisateur
59343301

Advertisement

Table of Contents
loading

Related Manuals for Oki C5100n

Summary of Contents for Oki C5100n

  • Page 1 Guide de l’utilisateur 59343301...
  • Page 2 Tous les efforts ont été déployés afin que l’information contenue dans ce document soit complète, exacte et à jour. Oki Data n’assume aucune responsabilité pour les conséquences causées par des erreurs au-delà de son contrôle. Oki Data ne peut pas non plus garantir que les modifications des logiciels et matériels effectuées...

  • Page 3: Table Of Contents

    Table des matières Introduction ......... . 4 Présentation de l'imprimante .
  • Page 4 Fonctions de menu ........64 Modifications des options de menu ......64 Par exemple : .................65 Sommaire des valeurs par défaut des menus ........67 Menus de l'imprimante ...............73...
  • Page 5 Installation ......... .168 Boîte d'état LPR Oki ........168...

  • Page 6: Introduction

    • Mémoire supplémentaire (consultez la page 115) : – 64 Mo (Oki 70043001) – 128 Mo (Oki 70043101) – 256 Mo (Oki 70043201) • Deuxième bac à papier (Oki 42158501), capacité de 530 feuilles de 20 lb (consultez la page 116). C5100 : Introduction • 4...

  • Page 7: Présentation De L'imprimante

    RÉSENTATION DE L IMPRIMANTE Vue avant Sortie du dessus : Empileuse face vers le bas Point de livraison des imprimés en standard. Peut contenir jusqu'à 250 feuilles de 20 lb (75 g/m²). Panneau de commande Commandes de l'opérateur pilotées par menus et affichage à cristaux liquides (pouvant afficher en plusieurs langues;...

  • Page 8: Vue Arrière

    Vue arrière Interrupteur marche/arrêt Prise pour cordon d'alimentation Interface USB Interface réseau Unité duplex (recto verso) optionnelle Sortie arrière : Empileuse (face vers le haut), capacité de 50 feuilles Lorsque le plateau de l'empileuse de la sortie arrière est abaissé, les imprimés sortent de l’imprimante par l’arrière et sont empilés face vers le haut.
  • Page 9 OTES MISES EN GARDE NOTE Une note est indiquée comme ceci. Elle fournit des informations supplémentaires en complément du texte principal et pouvant vous aider à utiliser et connaître le produit. MISE EN GARDE! Une mise en garde est indiquée comme ceci. Elle fournit des informations supplémentaires qui, si on les néglige, peuvent provoquer une défaillance au niveau du fonctionnement ou endommager l’équipement.

  • Page 10: Modification De La Langue D'affichage

    ’ ODIFICATION DE LA LANGUE D AFFICHAGE EADY N INE NTER TTENTION ANCEL 1. Appuyez à plusieurs reprises sur MENU jusqu’à ce que ce que l'élément de menu suivant s'affiche. SYSTEM CONFIG MENU POWER SAVE DELAY TIME 2. Appuyez sur ENTER. 3.

  • Page 11: Recommandations Concernant Les Supports

    Recommandations concernant les supports Votre imprimante prend en charge une foule de supports d’impression, y compris une gamme de grammages et de formats de supports, de transparents et d’enveloppes. Cette section fournit des conseils généraux sur le choix des supports et explique comment les utiliser.

  • Page 12: Types De Support

    US de 24 lb (90 g/m²) ® • Xerox 4024, bond US de 20 lb (75 g/m²) ® • Papier pour épreuves blanc brillant 52206101 Oki , bond US de 32 lb (120 g/m Recommandations • Consultez http://my.okidata.com pour obtenir les plus récentes informations sur les supports recommandés pour votre...

  • Page 13: Enveloppes

    • Utilisez uniquement des enveloppes recommandées (Oki 52206301 et 52206302 : Consultez « Sélection/utilisation des supports d'impression OKI » du Guide de référence pratique C5100 pour plus d'information). • Les enveloppes doivent être stockées à plat et à l'abri de l'humidité, de la lumière du soleil et de toute source de chaleur.

  • Page 14: Étiquettes

    Étiquettes • Les étiquettes laser blanche Avery 5161 (format lettre) permettent d'obtenir des résultats optimaux avec l'imprimante. Consultez http://my.okidata.com pour obtenir les plus récentes informations sur les supports recommandés pour votre imprimante. • N'utilisez pas de support conçu pour les imprimantes laser ou les copieurs couleur.

  • Page 15: Support : Bac 1 Ou Bac 2 Optionnel

    UPPORT OU BAC OPTIONNEL Formats de support : Bacs 1 et 2 Alimentation Sortie Format Bac 1 Bac 2 Dessus Arrière Lettre (8,5 x 11 po') R, RV R, RV R, RV R, RV Légal-14 R, RV R, RV R, RV R, RV (8,5 x 14 po') Légal-13,5...

  • Page 16: Sélection Automatique

    Sélection automatique Lorsque des supports de format identique sont chargés dans le bac multifonction ou le deuxième bac en option, l'imprimante peut automatiquement sélectionner ces bacs lorsque le bac utilisé ne contient plus de support. Cette fonction est activée depuis le menu impression (Print Menu).

  • Page 17: Formats De Support : Bac Multifonction

    Formats de support : Bac multifonction Alimentation Sortie Format Bac MF Arrière Dessus Lettre (8,5 x 11 po) Légal-14 (8,5 x 14 po) Légal-13,5 (8,5 x 13,5 po) Légal-13 (8,5 x 13 po) Executive (7,25 x 10,5 po) (8,5 x 13,5 po') A5 (145 x 210 mm) B5 (182 x 257 mm) Enveloppes...

  • Page 18: Sortie Du Dessus (Empileuse Face Vers Le Bas)

    ORTIE DU DESSUS EMPILEUSE FACE VERS LE BAS • Peut contenir jusqu'à 250 feuilles de papier bond US ordinaire de 20 lb (index de 42 lb, 75 g/m²). • Peut contenir du papier bond US jusqu'à 47 lb (index de 98 lb, 176 g/m²).

  • Page 19: Chargement Des Supports

    Chargement des supports NOTE Lorsque le deuxième bac à papier optionnel est installé : • Si vous imprimez à partir du premier bac (celui du haut), vous pouvez sortir le deuxième bac à papier (celui du bas) et charger des supports dans ce dernier au cours de l'impression.
  • Page 20 2. Ventilez le papier à charger sur les bords (1) et au centre (2), puis tapotez les bords de la pile de papier sur une surface plane pour aligner les feuilles (3). 3. Chargez le papier face vers le bas, en s'assurant que la butée arrière (1) et les guides papier (2) sont ajustés au format du papier.
  • Page 21 NOTE Chargez le papier à en-tête face d'impression vers le bas, avec le bord supérieur orienté vers l'avant de l'imprimante. 4. Remettez le bac à papier en place. C5100 : Chargement des supports • 19...

  • Page 22: Bac Multifonction (Mf)

    NOTE Pour éviter les bourrages papier : • Ne laissez aucun espace entre le support, les guides papier et la butée arrière. • Ne remplissez pas trop le bac à papier. La capacité du bac à papier dépend du type de support utilisé. •...
  • Page 23 1. Ouvrez le bac multifonction. C5100 : Chargement des supports • 21...
  • Page 24 2. Appuyez sur le plateau. 3. Chargez le support et réglez les guides papier (1) au format de support utilisé. • Papier à en-tête : – Impression recto : Chargez le côté imprimé vers le haut et le bord supérieur dans l'imprimante. –...
  • Page 25 4. Appuyez sur le levier de verrouillage bleu (1) vers la pile de support pour soulever le plateau et le placer en position d'alimentation. C5100 : Chargement des supports • 23...

  • Page 26: Utilisation Du Pilote D'imprimante

    Utilisation du pilote d'imprimante Le pilote d'imprimante de Windows comporte des réglages pour de nombreux éléments que l'on retrouve dans les menus du panneau de commande de l'imprimante. Lorsque les options du pilote d’imprimante sont identiques à celles des menus du panneau de commande de l'imprimante, et que vous imprimez des documents depuis Windows, les paramètres du pilote d’imprimante Windows auront préséance sur les options définies dans les menus du...
  • Page 27 Impression N-Up (N par page) (impression de plusieurs pages sur une page) 98 / Me / XP / NT 4.0 1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer). 2. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante, puis : a.
  • Page 28 Impression sur des formats de support personnalisés 98 / Me / XP / NT 4.0 Les formats de support personnalisés peuvent être imprimés depuis les bac 1, bac 2 ou bac multifonction, recto uniquement, sortie arrière uniquement. Plage de formats personnalisés des bacs 1 et 2 •...
  • Page 29 4. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante, puis : a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences. 5. Dans l'onglet Setup (Configuration), sous Media (Support), sélectionnez User Defined Size (Format défini par l'utilisateur) à la fin de la liste déroulante Size (Format), ou sélectionnez un...
  • Page 30 Création et sauvegarde de formats de support personnalisés 98 / Me / XP / NT 4.0 → → 1. Cliquez sur Démarrer Paramètres Imprimantes (Imprimantes et télécopieurs dans Windows XP). 2. Cliquez avec le bouton droit de la souris sur l’icône de l'imprimante C5100, puis : a.
  • Page 31 Modification de la résolution pour un travail d'impression 98 / Me / XP / NT 4.0 NOTE Les présentes directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux (paramètres par défaut) : →...
  • Page 32 3. Dans l'onglet Job Options (Options du travail), sélectionnez la résolution désirée sous Quality (Qualité) : • Fine (Fin) = haute résolution, vitesse plus lente; sélectionnez cette option pour obtenir les meilleurs résultas lorsque vous imprimez des graphiques. • Normal = résolution moyenne, vitesse moyenne;...
  • Page 33 Impression recto verso (sur les deux côtés d'une page) 98 / Me / XP / NT 4.0 NOTE L'unité duplex (recto verso) optionnelle doit être installée et activée avant de pouvoir imprimer des documents recto verso. • Formats de support standard uniquement. ²...
  • Page 34 1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer). 2. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante, puis : a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences. 3. Dans l'onglet Setup (Configuration), sous 2-Sided Printing...

  • Page 35: Impression De Livrets

    Impression de livrets 98 / Me / XP / NT 4.0 NOTES • L'unité duplex (recto verso) doit être installée et activée avant de pouvoir imprimer des livrets. • Non offerte pour certaines connexions réseau; consultez le fichier d'aide. • Certaines applications ne prennent pas en charge l'impression de livrets.
  • Page 36 3. Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition), sélectionnez Booklet (Livret) dans la liste déroulante. 4. Cliquez sur Options, entrez les paramètres désirés et cliquez sur 5. Cliquez sur OK. 6. Windows 98/Me/NT4.0 : Cliquez sur OK. Windows XP : Cliquez sur Print (Imprimer).

  • Page 37: Impression De Filigranes

    Impression de filigranes 98 / Me / XP / NT 4.0 1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer). 2. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante, puis : a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b.
  • Page 38 NOTE Pour créer un nouveau filigrane ou modifier un filigrane existant : • Cliquez sur le bouton (Nouveau) ou le bouton Edit (Modifier). • Entrez le texte du filigrane et sélectionnez la police, la taille, l'angle, etc. • Cliquez sur OK. Le nouveau filigrane s'affiche dans la liste Watermark (Filigrane).
  • Page 39 Assemblage 98 / Me / XP / NT 4.0 Les directives suivantes expliquent comment sélectionner l'option d'assemblage depuis le pilote d'imprimante. 1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer). 2. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante, puis : a.
  • Page 40 Impression d'affiches 98 / Me / XP / NT 4.0 Cette option permet de configurer et d'imprimer des affiches en divisant la page de document en plusieurs portions qui peuvent être agrandies sur des pages distinctes. Ces pages distinctes peuvent ensuite être combinées pour créer une affiche.
  • Page 41 4. Cliquez sur Options... et entrez les détails de configuration (Note : Un chevauchement d'au moins 0,2 mm doit être indiqué), puis cliquez sur OK. 5. Cliquez sur OK. 6. Windows 98/Me/NT4.0 : Cliquez sur OK. Windows XP : Cliquez sur Print (Imprimer).

  • Page 42: Windows 2000

    2000 INDOWS • Impression N-up (N par page) : Plusieurs pages sur une page (consultez la page 41) • Formats de page personnalisés (consultez la page 44) • Sélection de la résolution d'impression (consultez la page 45) • Impression recto verso (consultez la page 47) •...
  • Page 43 Impression N-Up (N par page) (impression de plusieurs pages sur une page) 2000 1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer). 2. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante. 3. Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition) (1), sélectionnez le nombre de pages par page...
  • Page 44 Impression sur des formats de support personnalisés 2000 Les formats de support personnalisés peuvent être imprimés depuis les bac 1, bac 2 ou bac multifonction, recto uniquement, sortie arrière uniquement. Plage de formats personnalisés des bacs 1 et 2 • Minimum 3,94 po x 5,83 po [100 mm x 148 mm] •...
  • Page 45 5. Dans l'onglet Setup (Configuration), sous Media (Support), sélectionnez User Defined Size (Format défini par l'utilisateur) dans la liste déroulante. Définissez le format personnalisé dans la boîte de dialogue qui s'affiche, puis cliquez sur OK. NOTE Un message d'avertissement peut s'afficher pour indiquer un conflit.
  • Page 46 Création et sauvegarde de formats de support personnalisés 2000 NOTE Jusqu'à 32 formats de support personnalisés peuvent être définis. → → Imprimantes. 1. Cliquez sur Démarrer Paramètres 2. Cliquez avec le bouton droit de la souris sur l’icône de l'imprimante C5100, puis sélectionnez Propriétés. 3.
  • Page 47 Modification de la résolution pour un travail d'impression 2000 NOTE Les présentes directives indiquent comment modifier les paramètres lors de l'impression d'un travail. Pour modifier les paramètres afin que ces derniers soient utilisés pour tous les travaux (paramètres par défaut) : →...
  • Page 48 3. Dans l'onglet Job Options (Options de travaux), sélectionnez la résolution désirée sous Quality (Qualité) : • Fine (Fin) = haute résolution, vitesse plus lente; sélectionnez cette option pour obtenir les meilleurs résultas lorsque vous imprimez des graphiques. • Normal = résolution moyenne, vitesse moyenne;...
  • Page 49 Impression recto verso (sur les deux côtés d'une page) 2000 NOTE L'unité duplex (recto verso) optionnelle doit être installée et activée avant de pouvoir imprimer des documents recto verso. • Formats de support standard uniquement. ² ² • Papier bond US de 20 lb à 28 lb (75 g/m à...

  • Page 50: Sided Printing

    3. Dans l'onglet Setup (Configuration), sous 2-Sided Printing (Impression recto verso), sélectionnez Long Edge (Côté long) ou Short Edge (Côté court). 4. Cliquez sur Print (Imprimer). C5100 : Utilisation du pilote d'imprimante • 48...
  • Page 51 Impression de livrets 2000 NOTE • L'unité duplex (recto verso) doit être installée et activée pour imprimer des livrets. • Non offerte pour certaines connexions réseau; consultez le fichier d'aide. • Certaines applications ne prennent pas en charge l'impression de livrets. •...
  • Page 52 3. Dans l'onglet Setup (Configuration), sous Finishing Mode (Mode de finition), sélectionnez Booklet (Livret) dans la liste déroulante. 4. Cliquez sur Options, entrez les paramètres désirés et cliquez sur 5. Cliquez sur Print (Imprimer). C5100 : Utilisation du pilote d'imprimante • 50...
  • Page 53 Impression de filigranes 2000 1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer). 2. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante. 3. Dans l’onglet Job options (Options de travail), cliquez sur Watermark (Filigrane). 4. Sélectionnez un nom dans la liste Watermark (Filigrane) ou cliquez sur...
  • Page 54 NOTE Pour créer un nouveau filigrane ou modifier un filigrane existant : • Cliquez sur le bouton (Nouveau) ou le bouton Edit (Modifier). • Entrez le texte du filigrane et sélectionnez la police, la taille, l'angle, etc. • Cliquez sur OK. Le nouveau filigrane s'affiche dans la liste Watermark (Filigrane).
  • Page 55 Assemblage 2000 Les directives suivantes expliquent comment sélectionner l'option d'assemblage depuis le pilote d'imprimante. 1. Ouvrez le fichier dans l'application et sélectionnez File (Fichier) → Print (Imprimer). 2. Dans la boîte de dialogue Imprimer, sélectionnez votre imprimante. 3. Dans l'onglet Job Options (Options de travaux), sous Job Type...
  • Page 56 Impression d'affiches 2000 Cette option permet de configurer et d'imprimer des affiches en divisant la page de document en plusieurs portions qui peuvent être agrandies sur des pages distinctes. Ces pages distinctes peuvent ensuite être combinées pour créer une affiche. 1.

  • Page 57: Tirages Couleur

    Tirages couleur Le pilote d'imprimante fourni avec cette imprimante offre plusieurs commandes pour modifier les tirages couleur. Les paramètres automatiques peuvent être utilisés pour les travaux d'impression généraux et comportent des valeurs par défaut permettant de produire des résultats satisfaisants pour la plupart des documents. De nombreuses applications intègrent leur propres paramètres couleur qui peuvent avoir préséance sur les paramètres du pilote d'imprimante.
  • Page 58 les moniteurs et les imprimantes est souvent la principale raison pour laquelle les couleurs imprimées ne correspondent pas à celles affichées. Conditions de visualisation Un tirage peut paraître très différent sous différentes conditions d’éclairage. Par exemple, les couleurs d'un tirage peuvent sembler différentes lorsque vous les regardez à...
  • Page 59 Affichage des couleurs par les applications ® Certaines applications graphiques telles que CorelDRAW ® ® Photoshop d'Adobe peuvent afficher la couleur d’une manière ® différente des applications de bureautique telles que Microsoft Word. Consultez l’aide en ligne ou le guide de l'utilisateur de l'application pour obtenir plus d'information.

  • Page 60: Sélection D'une Méthode De Concordance Des Couleurs (Colorimétrie)58

    ÉLECTION D UNE MÉTHODE DE CONCORDANCE DES COULEURS COLORIMÉTRIE Il n’y a aucune façon correcte d’obtenir une bonne concordance entre un document affiché et sa version imprimée. Il existe de nombreux facteurs impliqués pour d'obtenir des couleurs précises et reproductibles. Les directrices suivantes peuvent vous aider à...

  • Page 61: Concordance Des Images Photographiques

    Pour ce faire, utilisez les profils ICC fournis par Oki, puis imprimez en utilisant les profils ICC comme espace colorimétrique. Concordance de couleurs spécifiques (p. ex., un logo de société) : RVB uniquement...

  • Page 62: Concordance Des Couleurs

    ONCORDANCE DES COULEURS Option de colorimétrie Les options de colorimétrie du pilote d’imprimante permettent de faciliter la concordance des couleurs imprimées avec celles affichées. NOTE Les options couleur du pilote sont uniquement conçues pour les données RVB. Les options de colorimétrie sont situées dans l'onglet Color (Couleur) du pilote : C5100 : Tirages couleur •...
  • Page 63 Pour régler manuellement les options de colorimétrie, cliquez sur Manual Color (Manuel). Sélectionnez une des options suivantes : • Monitor (6500k) Perceptual (Moniteur (6 500 K) Perceptuel) Optimisée pour l’impression des photographies pendant le jour. • Monitor (6500k) Vivid (Moniteur (6 500 K) Vive) Optimisée pour l’impression des couleurs vives.
  • Page 64 couleurs modifiées sont seulement celles qui ne font pas partie de la gamme de couleurs de l’imprimante. Pour sélectionner par défaut un profil couleur prédéfini pour la concordance des couleurs : → → 1. Cliquez sur Démarrer Paramètres Imprimantes [Imprimantes et télécopieurs dans Windows XP].

  • Page 65: Utilitaire Color Swatch (Nuancier De Couleurs)

    Pour modifier les options de colorimétrie pour un travail d'impression particulier : → 1. Ouvrez le fichier dans l'application et sélectionnez Fichier Imprimer. 2. La boîte de dialogue Imprimer, sélectionnez votre imprimante. a. Windows 98/Me/NT4.0 : Cliquez sur Propriétés. b. Windows XP : Cliquez sur Préférences. 3.

  • Page 66: Fonctions De Menu

    Fonctions de menu Cette section décrit les menus accessibles depuis le panneau de commande de l'imprimante et affichées sur celui-ci. Les paramètres des pilotes d'imprimante Windows peuvent avoir préséance sur un grand nombre de ces paramètres. Toutefois, il est possible de régler plusieurs paramètres du pilote sur « Printer Setting »...

  • Page 67: Par Exemple

    6. Lorsque le paramètre désiré s'affiche, appuyez sur ENTER. Un astérisque (*) s’affiche à côté du paramètre sélectionné, et ce dernier clignote. 7. Pour terminer : a. Après avoir terminé de modifier les paramètres dans le menu, appuyez sur ON LINE pour valider les paramètres et quitter le menu.
  • Page 68 4. Appuyez sur ENTER pour sélectionner l'élément de menu POW SAVE TIME. La valeur affichée sur la deuxième ligne clignote. POW SAVE TIME (DÉLAI ÉCONOMIE ÉNERGIE) 60 MIN 5. Appuyez à plusieurs reprise sur jusqu'à ce que le délai (p. ex., 240 MIN) désiré...

  • Page 69: Sommaire Des Valeurs Par Défaut Des Menus

    OMMAIRE DES VALEURS PAR DÉFAUT DES MENUS Valeurs par défaut des menus Note : Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité duplex (recto verso), deuxième bac à papier) est installée. Menu Élément Paramètre par défaut INFORMATION PRINT MENU MAP...
  • Page 70 Valeurs par défaut des menus (suite) Note : Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité duplex (recto verso), deuxième bac à papier) est installée. Menu Élément Paramètre par défaut TRAY1 PAPERSIZE (BAC 1 LETTER (LETTRE) †...
  • Page 71 Valeurs par défaut des menus (suite) Note : Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité duplex (recto verso), deuxième bac à papier) est installée. Menu Élément Paramètre par défaut Y REG FINE AJST (RÉGL. PRÉCIS CAL.
  • Page 72 Valeurs par défaut des menus (suite) Note : Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité duplex (recto verso), deuxième bac à papier) est installée. Menu Élément Paramètre par défaut SUBNET MASK (MASQUE 255.255.255.000 SOUS-RÉSEAU) GATEWAY ADDRESS 192.168.100.254...
  • Page 73 Valeurs par défaut des menus (suite) Note : Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité duplex (recto verso), deuxième bac à papier) est installée. Menu Élément Paramètre par défaut MAINTENANCE MENU RESET (RÉINIT MENU) [EXECUTE] MENU (MENU (EXÉCUTER) MAINTENANCE)
  • Page 74 Valeurs par défaut des menus (suite) Note : Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité duplex (recto verso), deuxième bac à papier) est installée. Menu Élément Paramètre par défaut C DRUM LIFE (DURÉE REMAINING nn% TAMBOUR C) (nn % RESTANT)

  • Page 75: Menus De L'imprimante

    ENUS DE L IMPRIMANTE Information Menu (Menu informations) Élément Action Explication PRINT MENU MAP EXECUTE Pour imprimer la liste des (IMPRIMER MAPPE (EXÉCUTER) paramètres courants des menus. MENU) Les informations concernant l'imprimante sont également indiquées dans la partie supérieure de chacune des pages imprimées. DEMO1 (DÉMO1) EXECUTE Pour imprimer la page de...
  • Page 76 Print Menu (Menu impression) (suite) Note : Les valeurs par défaut sont indiquées en gras. Élément Paramètres Explication DO NOT USE (NE MP TRAY USAGE Lorsqu'un document à (UTIL BAC MF) imprimer nécessite un format PAS UTILISER) de support différent de celui WHEN du bac courant, l'imprimante MISMATCHXXX...
  • Page 77 Media Menu (Menu Support) Note : • Les valeurs par défaut sont indiquées en gras. • Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité duplex (recto verso), deuxième bac à papier) est installée. Élément Paramètres Explication TRAY1...
  • Page 78 Media Menu (Menu Support) (suite) Note : • Les valeurs par défaut sont indiquées en gras. • Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité duplex (recto verso), deuxième bac à papier) est installée. Élément Paramètres Explication...
  • Page 79 Media Menu (Menu Support) (suite) Note : • Les valeurs par défaut sont indiquées en gras. • Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'option appropriée (p. ex., unité duplex (recto verso), deuxième bac à papier) est installée. Élément Paramètres Explication...
  • Page 80 NOTE L'imprimante règle automatiquement à intervalle régulier l'équilibre des couleurs et la densité pour optimiser les tirages sur le papier blanc brillant qui sera affiché dans des conditions d'éclairage naturel de jour. Les éléments de ce menu permettent de modifier les paramètres par défaut pour les travaux d'impression spéciaux ou difficiles.
  • Page 81 Color Menu (Menu Couleur) (suite) Note : Les valeurs par défaut sont indiquées en gras. Élément Paramètres Explication C REG FINE -3 à + 3 en Permet d'effectuer un réglage précis de ADJUST (RÉGL. incréments de la synchronisation des composants PRÉCIS CAL.
  • Page 82 System Configuration Menu (Menu Config. système) (suite) Note : Les valeurs par défaut sont indiquées en gras. Élément Paramètres Explication WAIT 5 à 300 Permet de définir le nombre de secondes TIMEOUT SECONDES. d’attente de l’imprimante, lors de pauses (DÉLAI Défaut = 90 de données reçues, avant de forcer D'ATTENTE)
  • Page 83 USB Menu (Menu USB) Note : Les valeurs par défaut sont indiquées en gras. Élément Paramètres Explication SOFT RESET ENABLE Permet d'activer ou de désactiver la (REDÉMARRA (ACTIVÉ) commande SOFT RESET GE À CHAUD) DISABLE (REDÉMARRAGE À CHAUD). (DÉSACTIVÉ) SPEED 480 Mbps Permet de sélectionner la vitesse de (VITESSE)
  • Page 84 Network Menu (Menu Réseau) (suite) Note : Les valeurs par défaut sont indiquées en gras. Élément Paramètres Explication IP ADDRESS xxx.xxx.xxx.xxx Adresse IP courante. Pour modifier (ADRESSE IP) Défaut = cette adresse : 198.168.100.100 • Appuyez sur ENTER. • Appuyez sur +/– pour incrément le premier octet.
  • Page 85 Network Menu (Menu Réseau) (suite) Note : Les valeurs par défaut sont indiquées en gras. Élément Paramètres Explication TELNET ENABLE Permet d'activer ou de désactiver la (ACTIVÉ) fonction de configuration Telnet. DISABLE Ce paramètre ne s'affiche pas dans le (DÉSACTIVÉ) menu lorsque TCP/IP est réglé...
  • Page 86 Memory Menu (Menu Mémoire) Note : Les valeurs par défaut sont indiquées en gras. Élément Paramètres Explication RECEIVE AUTO Permet de définir la taille du tampon BUF SIZE 0,5 MB (16 Mo) de réception. (CAP MÉM 1 MB (16 Mo) TAMPON) 2 MB (16 Mo) 4 MB (16 Mo)
  • Page 87 System Adjust Menu (Menu Ajust. système) (suite) Note : • Les valeurs par défaut sont indiqués en gras. • Les menus/éléments dotés d'une croix (†) s'affichent uniquement lorsque l'unité duplex (recto verso) est installée. Élément Paramètres Explication Y ADJUST -2,00 À +2,00 Permet de régler la position (AJUSTEMENT Y) MILLIMÈTRES.
  • Page 88 Maintenance Menu (Menu Maintenance) Note : Les valeurs par défaut sont indiquées en gras. Élément Paramètres Explication MENU RESET [EXECUTE] Permet de réinitialiser les menus aux (RÉINIT MENU) (EXÉCUTER) valeurs par défaut. SAVE MENU [EXECUTE] Permet de définir les paramètres de (SAUVER (EXÉCUTER) menu courants comme valeurs par...
  • Page 89 Usage Menu (Menu Utilisation) Ce menu sert uniquement à fournir des informations sur l'utilisation de l'imprimante et la durée de vie restante des consommables. Ces informations sont particulièrement utiles si vous ne disposez pas d'un jeu de consommables de rechange sous la main et si vous souhaitez savoir à...

  • Page 90: Remplacement Des Consommables

    Remplacement des consommables • Cartouche de toner — Environ 5 000 pages à 5 % de couverture, ce qui signifie que 5 % de la zone d’impression adressable est imprimée avec cette couleur de toner. Consultez « Remplacement des cartouches de toner » à la page 89. NOTE Lorsqu'une cartouche de toner est installée dans un nouveau tambour d'impression, la durée utile de la...

  • Page 91: Remplacement Des Cartouches De Toner

    REPLACE TONER (INSTALLER NOUVEAU TONER) : ZZZZ TONER EMPTY (TONER ZZZZ VIDE) * nnn : ZZZZ = 410 : JAUNE 411 : MAGENTA 412 : CYAN 413 : NOIR Couleur de toner N° de réf. OKI Noir 42127404 Cyan 42127403 Magenta 42127402...
  • Page 92 1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot. AVERTISSEMENT! Si l'imprimante est sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touchez pas. 2. Notez la position des quatre cartouches de toner : cyan (1), magenta (2), jaune (3) et noir (4) : C5100 : Remplacement des consommables •...
  • Page 93 3. Actionnez le levier de déverrouillage de la cartouche de toner couleur à remplacer, en la tirant vers l'avant de l’imprimante (remplacement de la cartouche de toner noir présentée). 4. Soulevez l’extrémité droite de la cartouche puis tirez la cartouche vers la droite en dégageant l’extrémité...
  • Page 94 5. Sortez la cartouche neuve de son emballage et secouez-la délicatement de gauche à droite pour répartir le toner. 6. Retirez le ruban adhésif de l’extérieur de la cartouche. C5100 : Remplacement des consommables • 92...
  • Page 95 MISE EN GARDE! Ne touchez pas au levier de dégagement de la cartouche avant de l'avoir installée dans le tambour d'image, au risque d'ouvrir la fente de distribution et de renverser du toner. 7. Tout en maintenant la cartouche par son centre avec son levier de dégagement vers la droite, insérez l'extrémité...
  • Page 96 8. Insérez l'autre extrémité de la cartouche dans le tambour d'image et verrouillez-la en place en poussant le levier de verrouillage coloré vers l'arrière. Important! Le levier devrait se déplacer facilement. Si une résistance est ressentie, ARRÊTEZ! et appuyez sur la cartouche de toner pour bien la fixer en place dans le tambour d'image, puis appuyez de nouveau sur le levier.
  • Page 97 9. Fermez le capot supérieur. C5100 : Remplacement des consommables • 95...

  • Page 98: Remplacement Du Tambour D'image

    REPLACE IMAGE DRUM (REMPLACER TAMBOUR) : ZZZZ DRUM LIFE (DURÉE DU TAMBOUR ZZZZ) * nnn : ZZZZ = 350 : JAUNE 351: MAGENTA 352: CYAN 353: NOIR Couleur du N° de réf. OKI tambour Noir 42126604 Cyan 42126603 Magenta 42126602...
  • Page 99 2. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot. AVERTISSEMENT! Si l'imprimante est sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touchez pas. C5100 : Remplacement des consommables • 97...
  • Page 100 3. Notez la position des quatre tambours d'image : cyan (1), magenta (2), jaune (3) et noir (4): 4. Sortez le tambour d'image, ainsi que sa cartouche de toner), de l'imprimante et déposez-les sur les feuilles de papier. C5100 : Remplacement des consommables • 98...
  • Page 101 5. Avec le levier de déverrouillage du toner coloré (1) à droite, tirez le levier vers vous pour libérer libère le joint entre la cartouche de toner et le tambour d'image. 6. Soulevez l’extrémité droite de la cartouche puis tirez la cartouche vers la droite, et sortez la cartouche de toner du tambour d'image.
  • Page 102 8. Sortez la nouvelle cartouche de tambour d'image de son emballage. MISE EN GARDE! Manutention du tambour d'image : Le tambour d'image contient du toner. Pour éviter de renverser le toner, maintenez le tambour d'image orienté vers le haut. C5100 : Remplacement des consommables • 100...
  • Page 103 9. Saisissez l'onglet de ruban blanc et retirez le ruban. 10. Retirez la feuille de papier puis la pellicule transparente en plastique. C5100 : Remplacement des consommables • 101...
  • Page 104 11. Retirez le paquet de gel de silice. 12. Installez le tambour d'image dans l'imprimante. C5100 : Remplacement des consommables • 102...
  • Page 105 13. Retirez le dispositif d'étanchéité orange du tambour d'image. 14. Installez la cartouche de toner dans le tambour d'image. C5100 : Remplacement des consommables • 103...
  • Page 106 15. Poussez vers l'arrière le levier de verrouillage de la cartouche de toner. 16. Fermez le capot supérieur. C5100 : Remplacement des consommables • 104...

  • Page 107: Remplacement De L'unité De Courroie De Transfert

    EMPLACEMENT DE L UNITÉ DE COURROIE DE TRANSFERT 42158701 REPLACE BELT (REMPLACER COURROIE) 355 : BELT LIFE (DURÉE DE LA COURROIE) L'unité de courroie de transfert est située sous les quatre tambours d'image. Celle-ci doit être remplacée après l'impression d'environ 50 000 pages.
  • Page 108 2. Notez la position des quatre tambours d'image : cyan (1), magenta (2), jaune (3) et noir (4). Il est essentiel que les tambours soient réinstallés dans l'ordre! 3. Sortez chacun des tambours d'image de l’imprimante en les soulevant et placez-les sur une surface plane en lieu sûr, en évitant de les exposer directement à...
  • Page 109 4. Repérez les deux attaches bleues (1) et la poignée (2). 5. Tournez les deux attaches à environ 45° dans le sens horaire pour libérer la courroie. C5100 : Remplacement des consommables • 107...
  • Page 110 6. Tirez la poignée et sortez l'unité de courroie de transfert de l’imprimante. 7. Sortez la nouvelle unité de courroie de transfert de son emballage, et maintenez-la avec sa poignée bleue orientée vers l'avant de l'imprimante. 8. Placez l'engrenage situé à l'arrière de l'unité de courroie de transfert sur l'engrenage dans le coin arrière gauche de l'imprimante, puis insérez la courroie de transfert dans l'imprimante.
  • Page 111 9. Tournez les deux attaches à environ 45° dans le sens anti-horaire pour verrouiller l'unité de courroie de transfert en place. 10. Réinstallez les quatre tambours d'image/cartouches de toner dans l'imprimante (1 = cyan, 2 = magenta, 3 = jaune, 4 = noir) : C5100 : Remplacement des consommables •...

  • Page 112: Remplacement De L'unité De Fusion

    11. Fermez le capot supérieur. EMPLACEMENT DE L UNITÉ DE FUSION 42158601 (120 V) 42158602 (230 V) REPLACE FUSER (REMPLACER FOUR) 354: FUSER LIFE (DURÉE DU FOUR) AVERTISSEMENT! Si l'imprimante a été récemment mise sous tension, certains composants de l'unité de fusion peuvent être brûlants.
  • Page 113 1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot. 2. Tirez les deux leviers de verrouillage bleu de l'unité de fusion (1) vers l'avant de l'imprimante. C5100 : Remplacement des consommables • 111...
  • Page 114 3. Tout en maintenant l'unité de fusion par sa poignée, sortez l'unité de fusion de l'imprimante. Si l'unité de fusion est chaude, placez-la sur une surface plane qui ne peut être endommagée par la chaleur. Après avoir laissé l'unité de fusion usée refroidir, mettez-la au rebut.
  • Page 115 6. Tout en maintenant l'unité de fusion neuve par sa poignée, et avec le levier de dégagement de pression de l'unité de fusion (1) à droite, insérez l'unité de fusion dans l'imprimante. 7. Poussez les deux leviers de verrouillage bleu (1) vers l'arrière de l'imprimante pour verrouiller la nouvelle unité...
  • Page 116 8. Fermez le capot supérieur. C5100 : Remplacement des consommables • 114...

  • Page 117: Options

    L'imprimante de base est dotée de 32 Mo de mémoire vive. Celle-ci peut être mise à niveau avec une carte de mémoire supplémentaire de : • 64 Mo (Oki 70042801) • 256 Mo (Oki 70042901) et permettant d'obtenir 288 Mo de mémoire max.

  • Page 118: Deuxième Bac À Papier

    EUXIÈME BAC À PAPIER (Oki 42158501) Le deuxième bac à papier : • peut contenir jusqu'à 530 feuilles de 20 lb (75 g/m²); • tous les mêmes supports que le bac 1, à l'exception de A6; • peut contenir des supports de 16 lb à 57 lb (60 à 203 g/m...

  • Page 119: Unité Duplex (Recto Verso)

    NITÉ DUPLEX RECTO VERSO (Oki 42158401) L'unité duplex (recto verso) ajoute la fonction d'impression sur deux côtés et active la fonction d'impression de livret. Cette unité s'installe à l'arrière de l'imprimante et ne nécessite aucun outil d'installation. L'unité duplex (recto verso) prend en charge : •...

  • Page 120: Dégagement Des Bourrages

    Dégagement des bourrages Les bourrages peuvent être provoqués par un mauvais chargement depuis un bac à papier ou à un problème au niveau du chemin du papier à l'intérieur de l'imprimante. Lorsque cela se produit, l’imprimante s’arrête immédiatement et l'affichage du panneau de commande indique la zone où le blocage s'est produit.

  • Page 121: Bourrage 382

    Bourrage 382 OPEN TOP COVER (OUVRIR CAPOT SUP) 382: PAPER JAM (BOURRAGE PAPIER) 1. Ouvrez le capot supérieur. 2. Tirez délicatement sur la feuille de papier. • Si celle-ci ne ne sort pas facilement, passez à l'étape suivante. • Lorsque celle-ci est sortie de l'imprimante, fermez le capot. 3.
  • Page 122 4. Retirez la feuille coincée. Important! AVERTISSEMENT! L’unité de fusion (four) peut être BRÛLANTE. Lorsque la feuille ne peut être retirée facilement, celle-ci est bloquée partiellement dans l'unité de fusion. Pour la retirer, appuyez sur le levier de pression de l'unité de fusion (1) avant de tirer la feuille.
  • Page 123 5. Fermez la sortie arrière. 6. Fermez le capot supérieur. C5100 : Dégagement des bourrages • 121...

  • Page 124: Bourrage 381

    Bourrage 381 OPEN TOP COVER (OUVRIR CAPOT SUP) 381: PAPER JAM (BOURRAGE PAPIER) 1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot. C5100 : Dégagement des bourrages • 122...
  • Page 125 2. Notez la position des quatre tambours d'image : cyan (1), magenta (2), jaune (3) et noir (4). Il est essentiel que les tambours soient réinstallés dans l'ordre! AVERTISSEMENT! Si l'imprimante a été mise sous tension, l'unité de fusion peut être brûlante. Cette surface est clairement étiquetée. Ne la touchez pas.
  • Page 126 3. Sortez chacun des tambours d'image/cartouches de toner de l’imprimante et placez-les sur une surface plane en lieu sûr, en évitant de les exposer directement à la lumière du soleil ou à une source de chaleur. MISE EN GARDE! La surface verte du tambour d'image, à la base de la cartouche, est très délicate et sensible à...
  • Page 127 4. Retirez toute feuille de papier sur l'unité de courroie de transfert. MISE EN GARDE! N'utilisez pas d'objet pointu ou tranchant pour dégager les feuilles de la courroie de transfert, au risque d'endommager la courroie. C5100 : Dégagement des bourrages • 125...
  • Page 128 NOTE Avertissement! Si l'imprimante a été mise sous tension, l'unité de fusion peut être BRÛLANTE! Pour retirer une feuille bloquée dans l'unité de fusion, saisissez le bord de la feuille, poussez vers l'avant et le bas sur le levier de pression de l'unité de fusion (1), et sortez la feuille.
  • Page 129 5. Réinstallez les quatre tambours d'image/cartouches de toner dans l'imprimante, en les plaçant dans la séquence appropriée (1= cyan, 2 = magenta, 3 = jaune, 4 = noir) : 6. Fermez le capot supérieur. C5100 : Dégagement des bourrages • 127...

  • Page 130: Bourrages 372 Et 380

    Bourrages 372 et 380 OPEN FRONT COVER (OUVRIR CAPOT AVANT) nnn: PAPER JAM (BOURRAGE PAPIER) nnn = 372 ou 380. 1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot avant. 2. Retirez toute feuille bloquée. C5100 : Dégagement des bourrages • 128...

  • Page 131: Bourrages 370, 373 Et 383

    3. Fermez le capot avant. Bourrages 370, 373 et 383 OPEN DUPLEX COVER (OUVRIR CAPOT DUPLEX) nnn: PAPER JAM (BOURRAGE PAPIER) nnn = 370, 373, 383 1. Appuyez sur le bouton d'ouverture du capot de l'unité duplex (recto verso), puis ouvrez complètement le capot. C5100 : Dégagement des bourrages •...
  • Page 132 2. Retirez toute feuille bloquée. C5100 : Dégagement des bourrages • 130...

  • Page 133: Bourrage 371

    3. Fermez le capot de l'unité duplex (recto verso). Bourrage 371 OPEN DUPLEX COVER (OUVRIR CAPOT DUPLEX) 371: PAPER JAM (BOURRAGE PAPIER) 1. Éteignez l’imprimante. 2. Sortez l'unité duplex (recto verso) de l'imprimante. C5100 : Dégagement des bourrages • 131...
  • Page 134 3. Tirez le couvercle de l'unité duplex (recto verso) pour le déverrouiller. 4. Ouvrez le couvercle et retirez le papier coincé. C5100 : Dégagement des bourrages • 132...
  • Page 135 5. Fermez le couvercle et poussez sur celui-ci pour le verrouiller en place. 6. Réinstallez l'unité duplex sur l'imprimante. 7. Allumez l’imprimante. C5100 : Dégagement des bourrages • 133...

  • Page 136: Bourrages 391 Et 392

    Bourrages 391 et 392 OPEN FRONT COVER (OUVRIR CAPOT AVANT) 391: PAPER JAM (BOURRAGE PAPIER) OPEN FRONT COVER (OUVRIR CAPOT AVANT) 392: PAPER JAM (BOURRAGE PAPIER) 1. Tirez sur le bac approprié (391 = bac 1, 392 = bac 2 optionnel) et retirez toute feuille bloquée pendant sa sortie du bac.
  • Page 137 2. Ouvrez le capot avant. 3. Retirez toute feuille bloquée. 4. Fermez le capot avant. C5100 : Dégagement des bourrages • 135...

  • Page 138: Bourrage 390

    Bourrage 390 CHECK MP TRAY (VÉRIF. BAC MF) 390: PAPER JAM (BOURRAGE PAPIER) Lorsqu'une feuille vient tout juste d'entrer dans l'imprimante 1. Tirez délicatement sur la feuille de papier. C5100 : Dégagement des bourrages • 136...
  • Page 139 Lorsque la feuille ne peut être retirée facilement depuis le capot avant 1. Appuyez sur le bouton d'ouverture, puis ouvrez complètement le capot avant. 2. Retirez toute feuille bloquée. C5100 : Dégagement des bourrages • 137...
  • Page 140 3. Fermez le capot avant. C5100 : Dégagement des bourrages • 138...

  • Page 141: Dépannage

    Dépannage ESSAGES DE L ÉCRAN À CRISTAUX LIQUIDES Message Signification Solution * TONER SENSOR ERROR Clignote sur la Ouvrez le capot (ERREUR DE CAPTEUR deuxième ligne de supérieure et assurez- TONER) l’affichage : La vous que la cartouche cartouche de toner de toner indiquée est couleur indiquée par bien installée dans...
  • Page 142 Message Signification Solution CHECK BELT (VÉRIFIER L'unité de courroie Ouvrez la capot COURROIE) de transfert n’est pas supérieur et sortez les 330: BELT MISSING installée tambours d'image noir (COURROIE MANQUANTE) correctement. (K) et jaune (Y); placez-les sur une surface plane. Assurez-vous que les leviers de verrouillage de l'unité...
  • Page 143 Message Signification Solution CLOSE COVER (FERMER La capot de l'unité Fermez le capot de CAPOT) duplex (recto verso) l'unité duplex (recto 316: DUPLEX COVER OPEN est ouvert ou mal verso). (CAPOT DUPLEX installé. OUVERT) CLOSE COVER (FERMER Le capot supérieur Assurez-vous que les CAPOT) ou avant est ouvert.
  • Page 144 Message Signification Solution LOAD AND PRESS Le type de support Chargez le support ONLINE SWITCH indiqué pour le bac approprié dans le bac (CHARGEZ (tttt) ne correspond et appuyez sur ON-LINE APPUYEZ SUR ON-LINE) pas au type spécifié MEDIA MISMATCH dans le travail tttt (NON CONCORDANCE...
  • Page 145 Message Signification Solution POWER ON/OFF (METTRE Une erreur Éteignez l'imprimante SOUS/HORS TENSION) concernant le réseau puis rallumez-la. Si le 300: NETWORK ERROR s'est produite. message ne s’efface (ERREUR RÉSEAU) pas, communiquez avez l'administrateur réseau. PRESS ONLINE SW L’imprimante a reçu Appuyez sur ON-LINE (APPUYEZ SUR ON-LINE)
  • Page 146 = numéro d'erreur. « nnn », puis communiquez avec un revendeur autorisé Oki pour obtenir de l'aide. Note : Lorsqu'une série d'octets comportant des lettres et des chiffres s'affiche,...

  • Page 147: Résolution Des Problèmes

    ÉSOLUTION DES PROBLÈMES Problèmes d'alimentation des supports Lorsque des bourrages se produisent souvent : • Plus d'une feuille sont alimentées à la fois. • Le support s'enroule. • Le support n'est pas alimenté droit. Cause possible Solution L'imprimante n'est pas Placez l'imprimante sur une surface stable et sur l'horizontale.

  • Page 148: Problèmes D'impression Depuis Windows

    ROBLÈMES D IMPRESSION DEPUIS INDOWS Impossible de configurer la connexion USB. NOTE • Windows 95 et Windows NT 4.0 ne prennent pas en charge USB. • Windows 95 mis à niveau vers Windows 98 peut ne pas prendre en charge USB. •...
  • Page 149 Cause possible Solution Le câble USB est installé Assurez-vous que le câble USB est connecté dans le port Ethernet. dans le port USB blanc ( ) de l'imprimante : C5100 : Dépannage • 147...

  • Page 150: Impossible D'imprimer

    Impossible d'imprimer. • (Erreur d'écriture PRNUSBx) est affiché. PRNUSBX WRITE ERROR Cause possible Solution L'interface est Activez l'interface USB dans le menu USB MENU (MENU USB) → → désactivée. (ACTIVÉ)). ENABLE L'imprimante est Allumez l’imprimante. éteinte. Le câble d'interface Rebranchez le câble d’interface de l'imprimante. de l'imprimante est déconnecté.

  • Page 151: Un Message D'erreur De L'application Ou De Panne De Protection Générale Est Affiché

    Un message d'erreur de l'application ou de panne de protection générale est affiché. Cause possible Solution L'application n'est Mettez à niveau l'application. pas compatible avec la version de Windows. La mémoire est Fermez toutes les autres applications. insuffisante pour les applications exécutées.

  • Page 152: L'imprimante Demande Un Changement De Format De Support Pour Continuer L'impression

    L'imprimante demande un changement de format de support pour continuer l'impression. Cause possible Solution Le support chargé Remplacez le support dans le bac pour qu'il dans le bac ne corresponde au format utilisé dans l'application et correspond pas au ON-LINE appuyez sur pour continuer ou format utilisé...
  • Page 153 Impression pâle Cause possible Solution La cartouche de toner Réinstallez la cartouche de toner (consultez la n'est pas page 89). correctement installée. Le niveau de toner est Remplacez la cartouche de toner (consultez la faible. page 89). Le support est Stockez le support selon les températures et les humide.
  • Page 154 Cause possible Solution Lignes latérales • Lorsque des taches ou des lignes apparaissent à noires ou tâches intervalles d'environ 44 mm à 99 mm, cela signifie que périodiques. la surface verte du tambour d'image est endommagée ou souillée. Si cette surface est endommagée, remplacez le tambour d'image (consultez la page 96).
  • Page 155 Bords de lettres flous Cause possible Solution La matrice à DEL est Nettoyez la matrice à DEL à l'aide d'un chiffon souillée. pour lentilles ou d'un chiffon doux. Impossible Remplacez la cartouche de toner (consultez d'imprimer la couleur « Remplacement des cartouches de toner » à la désirée car le niveau page 89).

  • Page 156: Problèmes Divers

    ROBLÈMES DIVERS L'imprimante est sous tension, mais ne passe pas en ligne. Cause possible Solution Mauvaise connexion Arrêtez l’imprimante et débranchez le cordon d’alimentation. Rebranchez le cordon d’alimentation et allumez l’imprimante. Si cela n’efface pas le message, communiquez avec un centre de réparation.

  • Page 157: L'imprimante Émet Des Bruits Bizarres

    L'imprimante émet des bruits bizarres. Cause possible Solution L'imprimante n'est pas Placez l'imprimante sur une surface stable et sur l'horizontale. solide. Il y a des morceaux de Vérifiez l'intérieur de l'imprimante et retirez tout papier ou autre à papier ou autre objet. l'intérieur de l'imprimante.

  • Page 158: Le Toner Se Détache Lorsque Vous Frottez La Surface Imprimée

    Le toner se détache lorsque vous frottez la surface imprimée. Cause possible Solution Le grammage ainsi que Sélectionnez le grammage le plus épais dans (MENU SUPPORT) → le type de support le menu ( MEDIA MENU peuvent ne pas être (GRAMMAGE YYY)).

  • Page 159: Spécifications

    Spécifications Élément Spécification Dimensions 422 mm (L) x 561 mm (P) x 345 mm (H) (16,61 po (L) x 22,09 po (P) x 13,58 po (H)) Poids net 26 kg (57,3 lb) Vitesses d’impression 12 pages couleur par minute 20 pages monochromes par minute Transparents : 5 pages couleur par minute;...
  • Page 160 Élément Spécification Sortie papier Sortie du dessus (empileuse face vers le bas) : 250 feuilles de 75 g/m² (20 lb) Sortie arrière (empileuse face vers le haut) : 100 feuilles de 75 g/m² (20 lb) Durée de vie de 420 000 pages ou 5 ans, selon la première l’imprimante occurrence Cycle d'utilisation...

  • Page 161: Utilitaires

    159) • Utilitaires réseau – PrintSuperVision (consultez la page 163) – Utilitaire Network Printer Status (État de l’imprimante réseau) (consultez la page 164) – Oki LPR Utility (Utilitaire LPR Oki) (consultez la page 168) TILITAIRE OLOR WATCH UANCIER DE COULEURS Généralités...

  • Page 162: Installation De L'utilitaire Color Swatch (Nuancier De Couleurs)

    Oki et peuvent être utilisés pour repérer les couleurs désirées pour vos documents. NOTE • Il est possible que vos logiciels ne soient pas aptes à effectuer la concordance des couleurs à l'aide des informations fournies par les aplats. Utilisez au besoin d'autres méthodes de concordance des couleurs.

  • Page 163: Utilisation De L'utilitaire Color Swatch (Nuancier De Couleurs)

    Utilisation de l'utilitaire Color Swatch (Nuancier de couleurs) Sélection des couleurs Lorsque l'utilitaire est chargé, une page comportant les couleurs les plus souvent utilisées s'affiche. Cliquez sur Imprimer pour imprimer les pages d'échantillons. Échantillons des couleurs Utilisez les boîtes couleur pour sélectionner les couleurs spécifiques que vous désirez utiliser dans vos documents.
  • Page 164 2. La fenêtre contextuelle qui s'affiche comporte trois glissières vous permettant de personnaliser les couleurs : – La glissière (Teinte) permet de modifier la teinte des couleurs, par exemple, de rouge à vert ou de bleu à jaune. – La glissière Saturation permet de modifier la vivacité...

  • Page 165: Printsupervision

    Elle fournit une gamme complète de fonctions de gestion pour les imprimantes Oki et également pour d'autres marques d'imprimantes. Installation de PrintSuperVision 1. Placez le CD des pilotes (Drivers) fourni avec l'imprimante dans l'unité...

  • Page 166: Informations Supplémentaires

    • Génère des rapports à l'écran ou en format XHTML, Excel ou XML, en plus des formats TEXTE et CSV. • S'intègre avec le soutien Web en ligne d'Oki Data. Informations supplémentaires Pour plus d'information : ® • Consultez le Guide de l'utilisateur OkiLAN 8100 en ligne (inclus sur le CD des pilotes fourni avec l'imprimante).

  • Page 167: Pour Lancer L'utilitaire Network Printer Status (État De L'imprimante Réseau)

    Pour lancer l'utilitaire Network Printer Status (État de l’imprimante réseau) → → Imprimantes. Cliquez 1. Cliquez sur Démarrer Paramètres avec le bouton droit de la souris sur l’icône de l'imprimante, puis cliquez sur Propriétés. 2. Cliquez sur l’onglet STATUS (ÉTAT). 3.
  • Page 168 NOTE Lorsque l'option « Automatic Status Check » (Vérification automatique de l'état) est sélectionnée, l'utilitaire « interroge » l'imprimante chaque fois que la boîte de dialogue « Printer Properties » (Propriétés d'imprimante) est ouverture depuis le pilote d'imprimante. Cette option ralentit de beaucoup l'ouverture de la boîte de dialogue.

  • Page 169: Vérification De L'état D'une Imprimante

    Vérification de l'état d'une imprimante Cliquez sur le bouton « WEB SETTING » (PARAMÈTRES WEB). L'écran suivant s'affiche : Cliquez sur les éléments énumérés sur la gauche à afficher : • Network Summary (Sommaire réseau) • Login for Administrators (Connexion pour administrateurs) •...

  • Page 170: Oki Lpr Utility (Utilitaire Lpr Oki)

    Cet utilitaire permet d'imprimer directement sur une imprimante du réseau sans utiliser un serveur d'impression. Celui-ci crée un port d'imprimante Oki et installe un boîte d'état pour afficher l'état de l'imprimante. L'utilitaire LPR Oki peut être utilisé avec les systèmes d'exploitation Windows Me/98/95, Windows NT 4.0, Windows 2000 et Windows...

  • Page 171: Informations Supplémentaires

    (vérification de l'état), not connected (non connecté)) • Finish (Terminés) : Nombre de travaux terminés. • Queue (File d'attente) : Nombre de travaux à imprimer. Informations supplémentaires Pour obtenir de l'aide sur l'utilitaire LPR Oki, cliquez sur HELP (AIDE) dans l'utilitaire. C5100 : Utilitaires • 169...

This manual is also suitable for:

C5100

Table of Contents
