< VEHICULE JAPONAIS >
Pour installer l'appareil à l'aide du support d'origine du
véhicule.
Fil de terre
IVA-D310
• Veillez à utiliser les vis à tête noyée fournies (M4 × 3) pour installer
le moniteur.
Si vous installez le moniteur à l'aide d'une autre vis, une défaillance
est possible. Cependant, dans le cas seulement où vous ne pouvez
utiliser de vis à tête noyée pour l'installation (M4 × 3), utilisez les
vis fournies (M4 × 6).

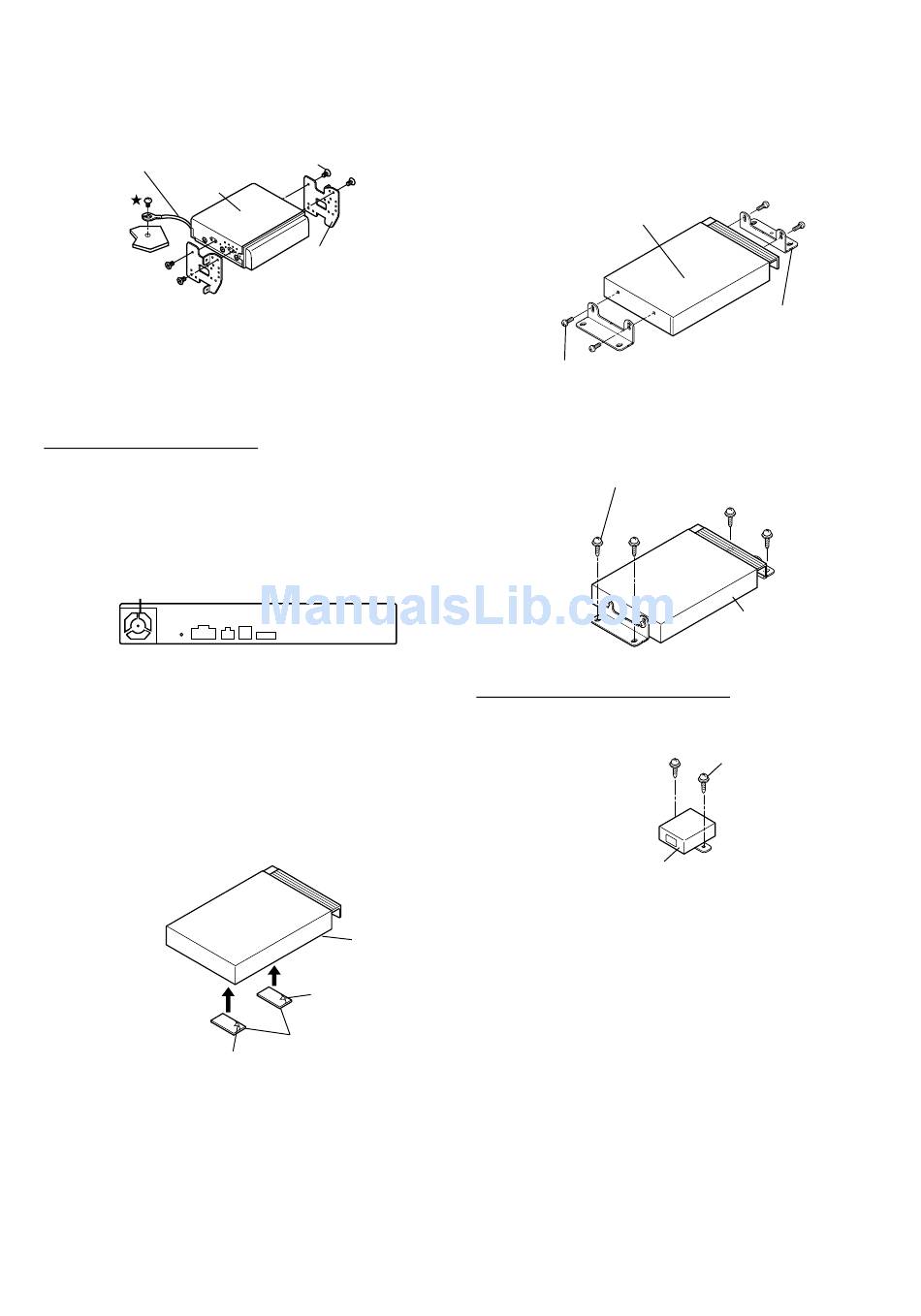

Installation du boîtier du tuner
Attention
N'obstruez pas le ventilateur ou le dissipateur thermique de
l'appareil, car cela empêcherait l'air de circuler. En cas
d'obstruction, de la chaleur s'accumule à l'intérieur de l'appareil
et peut provoquer un incendie.
Orifice de ventilation d'air
Fixation à l'aide de retenues Velcro
Quand vous fixez le tuner à l'aide de retenues Velcro, choisissez un
endroit plat.
Ne suspendez pas l'appareil au bas du tableau de bord ou sur la plage
arrière avec des retenues Velcro.
1
Détachez le papier de protection et fixez deux
morceaux de Velcro sur le dessous du tuner.
Papier de
protection
2
Vérifiez la position, puis fixez le tuner à la moquette
du plancher.
78
-FR
Vis à tête noyée (M4 × 3)
(incluses)
Support de fixation
<Côté du boîtier du tuner>
Boîtier du
tuner
Papier de protection
Retenue Velcro
(inclus)
Fixation à l'aide de vis
Quand vous fixez le tuner à l'aide de vis, choisissez un endroit plat.
Quand vous percez des trous, veillez à ne pas rayer des tuyaux ou des
câbles.
1
Fixez le support aux deux flancs du tuner à l'aide
des vis fournies d'origine (M4 × 8).
Boîtier du tuner
Vis (M4 × 8) (incluses)
2
Installez le tuner sur le plancher à l'aide des vis
hexagonales à tête flasque (M4 × 14).
Vis autotaraudeuses à tête
flasque (M4 × 14) (incluses)
Installation du convertisseur CC/CC
Installez le convertisseur CC/CC sur le plancher à l'aide
des vis hexagonales à têtes flasques fournies (M4 × 14).
Convertisseur CC/CC
Support (inclus)
Boîtier du tuner
Vis autotaraudeuses
à tête flasque
(M4 × 14) (incluses)
