Operator's Manual

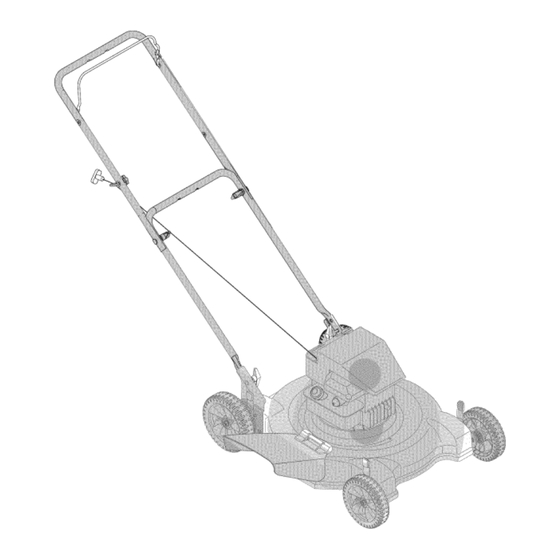

22" Rotary Mower
Model Series 080
IMPORTANT:
Read safety rules and instructions
carefully
before operating
equipment.
Warning:
This unit is equipped with an internal combustion engine and should not be used on or near any unimproved forest-
covered, brush-covered
or grass-covered
land unless the engine's exhaust system is equipped with a spark arrester meeting
applicable
local or state laws (if any). If a spark arrester is used, it should be maintained in effective working order by the operator.
In the State of California the above is required by law (Section 4442 of the California Public Resources Code). Other states may have
similar laws. Federal laws apply on federal lands. A spark arrester for the muffler is available through your nearest engine authorized
service dealer or contact the service department,
P.O. Box 361131 Cleveland, Ohio 44136-0019.
For US Customers:MTD LLC, P.O. BOX361131,CLEVELAND, O HIO44136-0019
For Canadian Customers: MTD Products Ltd., P. O. BOX1386, KITCHENER,ONTARION2G4J1
PRINTED IN U.S.A.
FORM NO. 769-01440
(10/2004)
Advertisement
Table of Contents
Related Manuals for MTD 11A-083F800
Summary of Contents for MTD 11A-083F800
- Page 1 Federal laws apply on federal lands. A spark arrester for the muffler is available through your nearest engine authorized service dealer or contact the service department, P.O. Box 361131 Cleveland, Ohio 44136-0019. For US Customers:MTD LLC, P.O. BOX361131,CLEVELAND, O HIO44136-0019 For Canadian Customers: MTD Products Ltd., P. O. BOX1386, KITCHENER,ONTARION2G4J1 FORM NO. 769-01440 PRINTED IN U.S.A. (10/2004)
-
Page 2: How To Obtain Service
Warranty service is available, WITH PROOF OF PURCHASE, through your local authorized service dealer. To locate the dealer in your area; In the U.S.A.: Check your Yellow Pages, or contact MTD LLC at P.O. Box 361131, Cleveland, Ohio 44136-0019, or call 1-800-800-7310 or 1-330-220-4683 or log on to our Web site at www.mtdproducts.com. -
Page 3: Section 1: Important Safeoperation P Ractices
SECTION 1: IMPORTANT SAFEOPERATION P RACTICES WARNING" This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these instructions may result in personal injury. -
Page 4: Slope Operation
SlopeOperation Never fuel machine indoors because flammable vapors will accumulate in the area. Slopes are a major factor related to slip and fall accidents which can Never remove gas cap or add fuel while the engine is hot or result in severe injury. Operation on slopes requires extra caution. If running. - Page 5 SIGHT AND HOLD THIS LEVEL WITH A VERTICAL TREE i..I A POWER POLE A CORNER OF A BUILDING I.IJ 15 ° I.IJ DANGER Do not mow on inclines with a slope in excess of 15 degrees (a rise of approximately 2-1/2 feet every 10 feet). A riding mower could overturn and cause serious injury.
-
Page 6: Section 3: Setting Up
SECTION 3: SETTING UP SparkPlugWire Disconnect spark plug wire from the spark Spark Plug plug, and ground it against the engine. If engine is equipped with a rubber boot, attach ireX rubber boot to a bolt on the engine to ground. See Figure 1. - Page 7 StarterRope The starter rope is attached to the engine. Additional rope Starter . may be wound around the starter handle. If so, unwind the Handle rope from the handle. With the spark plug wire disconnected and grounded, Lock depress the blade control handle and pull the rope out of Rope the engine.
-
Page 8: Section 4: Operating Y Our Lawnmower
SECTION 4: OPERATING Y OUR LAWNMOWER Knowyourlawnmower Blade Control Handle BladeControlHandle The blade control handle is located on the upper handle of the mower. See Figure 6. The blade Handle control handle must be depressed in order to operate the unit. Release the blade control handle Recoil Starter to stop the engine and blade. -
Page 9: Starting Engine
StartingEngine WARNING: Be sure no one other than the operator is standing near the lawn mower while starting engine or operating mower. Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust contains carbon monoxide, an odorless and deadly gas. Keep hands, feet, hair and loose clothing away from any moving parts on engine and lawn mower. -
Page 10: Section 5: Making Adjustments
SECTION 5: MAKING ADJUSTMENTS ARNING: Always stop engine, disconnect spark plug, and ground against engine before performing adjustments. Cutting Height Height Adjustment Each wheel has a height adjustment lever to change the cutting height of the mower. To change the height of cut, squeeze adjuster lever toward the wheel, moving up or down to selected height. -
Page 11: Section 6: Maintaining Your Lawnmower
SECTION 6: MAINTAINING YOUR LAWNMOWER General R ecommendations • Always observe safety rules when performing any maintenance. • The warranty on this lawn mower does not cover items that have been subjected to operator abuse or negligence. To receive full value from the warranty, operator must maintain the lawn mower as instructed here. •... -
Page 12: Off-Season Storage
BladeCareandReplacement WARNING: When removing the cutting blade for sharpening or replacement, protect your hands with a pair of heavy gloves or use a heavy rag to hold the blade. Periodically inspect the blade adapter for cracks, especially if you strike a foreign object. Replace when necessary. Follow the steps below for blade service: •... -
Page 13: Section 7: Troubleshooting
SECTION 7: TROUBLESHOOTING Engine fails to start Blade control handle disengaged. Engage blade control handle. Spark plug wire disconnected. Connect wire to spark plug. Fuel tank empty or stale fuel. Fill tank with clean, fresh gasoline. Blocked fuel line. Clean fuel line. Faulty spark plug. - Page 14 SECTION 8: PARTSLIST FORSERIES080/LISTE DEPII_CES DETACHI_ES S I_RIES 080...
- Page 15 PART N° DE N°DE PII_CE DESCRIPTION DESCRIPTION 747-1161A Blade Control Handle Poignee de commande de la lame 749-1092A Guidon superieur Upper Handle 720-0279 Knob - ERS Guide 1/4-20 Bouton - 1/4-20 710-1205 Rope Guide Bolt Boulon de guidage de cordon 710-1174 Carriage Bolt 5/16-18 x 2.0 Boulon ordinaire 5/16-18 x 2,0...
-
Page 16: Limited Warranty
Web siteat www.mtdproducts.com. In Canada: Contact MTD Products Limited, Kitchener, ON N2G4J1, or call 1-800-668-1238 or log on to our Web site at www.mtdcanada.com. This limited warranty does not provide coverage in the following cases: The engine or component parts thereof. Theseitems may carry a separate manufacturer's warranty. Referto applicable manufacturer's warranty for terms and conditions. -
Page 17: Notice D'utilisation
& installer sur le silencieux aupres de la station technique agreee la plus proche ou adressez-vous au service apr_s-vente, P. O. 361131, Cleveland, Ohio 44136-0019. Pour clientsdes I_tats-Unis: MTD LLC, P.O. BOX361131CLEVELAND,OHIO44136-0019 Pour clientsdu Canada: MTD ProductsLtd., P. O. BOX1386, KITCHENER,ONTARION2G 4J1 IMPRIM# AUX #TATS-UNIS. FORM NO. 769-01440... - Page 18 : Aux letats-Unis: Consultez les Pages Jaunes ou adressez-vous a MTD LLC, P.O. Box 361131, Cleveland, Ohio 44136-0019 ou appelez le 1-800-800-7310 ou le 1-330-220-4683. Vous pouvez aussi visiter notre site web au www.mtdproducts.com...
- Page 19 CHAPITRE 1: IMPORTANTES C ONSIGNES D ESI CURITI AVERTISSEMENT: Ce symbole attire votre attention sur des consignes de s6curit6 importantes qui, si elles ne sont pas respect6es, peuvent mettre en danger non seulement votre personne et vos biens, mais aussi ceux d'autrui. Pri6re de lire toutes les instructions figurant dans cette notice d'utilisation avant d'essayer de vous servir de cette machine.
- Page 20 endommages. Le non-respect deces consignes peuvent causer ENTRETIEN des blessures graves. 20. Lesilencieux etlemoteur deviennent tres chauds etpeuvent Manipulationde I'essence: causer des brQlures. Ne les touchez pas. Pour eviter toute blessure ou deg&t materiel, faites tres attention 21. N'utilisez que des accessoires recommandes par l efabricant en manipulant de I'essence.
- Page 21 Si vous heurtez un objet, arr6tez immediatement le moteur, Ne modifiez pas le reglage du regulateur et ne laissez pas le debranchez le fil de la bougie et examinez soigneusement moteur s'embatler. Le regulateur maintient le moteur a son machine. Reparez les deg_ts eventuels avant de remettre la regime maximal de fonctionnement sans danger.
- Page 22 VISEZ ET ALIGNEZ AVEC UN ARBRE UN POTEAU I_LECTRIQUE LE COIN D'UN BATIMENT > ....n..OU UN POTEAU DE CLOTURE • ..;. PL/_.7- 2 ..<. _'Ut?, ,.." 'L. 22bL ..RFS_^/_ "O ",o,,, IV/-L_ i ,,. •...
-
Page 23: Chapitre 3: Installation
CHAPITRE 3: INSTALLATION Fil dela bougie D6branchez le fil de la bougie et mettez le A la masse Fil de la contre le moteur. ou0, /! Si le moteur est 6quip6 d'une gaine en caoutchouc, attachez celle-ci A un boulon du moteur pour mettre A la terre. - Page 24 Installation dela cordedudGmarreur Poignee du La corde du d6marreur est attach6 au moteur. Une lanceur Iongueur suppl6mentaire de corde peut _tre enroul6e autour de la poign6e du d6marreur. Dans ce cas, d6roulez-la. D6branchez le fil de la bougie et mettez-le & la terre. Appuyez sur la poign6e de commande de la lame et sortez Boulon de la corde du compartiment du moteur.
- Page 25 CHAPITRE 4: UTILISATION Commandes Poignee de commande de la lame P0ign6ede c0mmandede la lame La poign6e de commande de la lame se trouve sur le guidon sup6rieur de la tondeuse. Voir la Figure Guidon superieur 6. II faut serrer cette poign6e contre le guidon pour lanceur que la tondeuse fonctionne.
-
Page 26: Miseen Marchedu Moteur
Miseen marchedu moteur moment de sa mise en route ou pendant son utilisation. Ne faites jamais fonctioner la machine dans un AVERTISSEMENT: Assurez-vous que seul le conducteur se trouve & proximit6 de la tondeuse au local closet real a6r6, car les gaz d'6chappement du moteur contiennent du monoxyde de carbone, un gaz inodore tr6s dangereux. -
Page 27: Chapitre 6: Entretien
CHAPITRE 5: RI GLAGES contre le moteur avant d'effectuer un reglage. AVERTISSEMENT: Arretez toujours le moteur et debranchez le fil de la bougie et mettez-le a la masse Reglage de la hauteur de coupe Levier de reglage de la hauteur de coupe Un levier de reglage se trouve sur chacune des roues et permet de modifier la hauteur de coupe de la tondeuse. -
Page 28: Nettoyagede La Tondeuse
contre le moteur avant tout nettoyage, toute lubrification ou autre entretien sur la machine, VERTISSEMENT: Arr_tez toujours le moteur et d6branchez le fil de la bougie et mettez-le a la masse Lubrification Poign_ede commandede la lame Lubrifiez ces • Lubrifiez les points de pivot de la poign6e de points commande de la lame au moins une fois par saison avec une huile 16g¢re. - Page 29 Entretien et remplacement de la lame en la d6montant pour I'aiguiser ou la remplacer. VERTISSEMENT: Portez toujours des gants 6pais ou utilisez un chiffon 6pais pour manipuler la lame Examinez p6riodiquement I'adaptateur de lame pour y d6tecter tout fendillement 6ventuel, surtout apr6s avoir heurt6 un objet.
-
Page 30: Chapitre 6: Guide Dedi Pannage
CHAPITRE 6: GUIDE DEDI PANNAGE Le moteur ne d6marre pas La poign6e de commande de la Embrayez la poign6e de commande de la lame. lame n'est pas embray6e. Le fil de la bougie est d6branch6. Branchez le fil de la bougie. Le r6servoir est vide ou I'essence Faites le plein avec une essence propre est 6vent6e. - Page 31 <<MTD >>). << MTD >> garantit que ce produit (a I'exception des pieces a usure normale 6numerees ci-dessous)est exempt de tout vice de matiere et de fabrication pour une duree de deux (2) ans a compter de la date de I'achat initial et s'engage a reparer ou remplacer, gratuitement et &...
- Page 32 NOTES...
