767

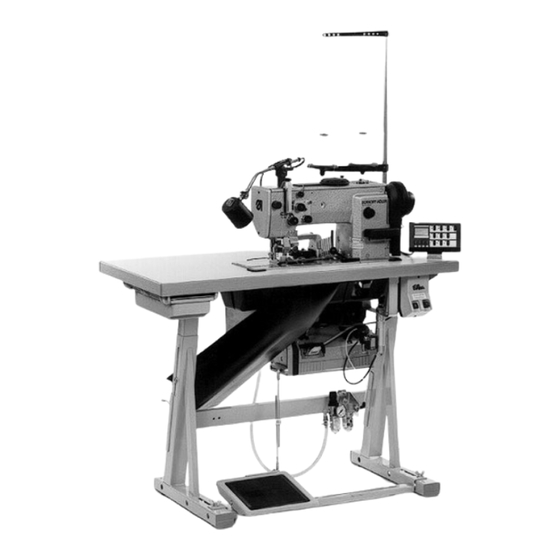

Umbauanleitung für Bausatz 0767 590204
Instructions for converting - Kit 0767 590204
Pneumatische Zusatzspannung
D
Pneumatic additional tension
GB
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon +49 (0) 5 21 / 9 25-00 • Telefax +49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com
Ausg./Edition: 11/04
Printed in Federal Republic of Germany
Teile-/Part-No.: 0791 767772
Advertisement
Chapters
Table of Contents
Related Manuals for DURKOPP ADLER 767
Summary of Contents for DURKOPP ADLER 767
- Page 1 Umbauanleitung für Bausatz 0767 590204 Instructions for converting - Kit 0767 590204 Pneumatische Zusatzspannung Pneumatic additional tension Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld Telefon +49 (0) 5 21 / 9 25-00 • Telefax +49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com Ausg./Edition: 11/04 Printed in Federal Republic of Germany Teile-/Part-No.: 0791 767772...
-
Page 3: Table Of Contents
Inhalt Seite: Vorwort und allgemeine Sicherheitshinweise Anbauanleitung für die Zusatzspannung der Klasse 767 Allgemeine Information ......... . Bedienung . -
Page 5: Allgemeine Information
Allgemeine Informationen Die Klassen767-FAS-373-RAP-HP, 767-FAS-573-RAP-HP, 767-KFA-373-RAP-HP, die mit dem Nähantrieb DC1600/DA82GA ausgestattet sind, können mit einer pneumatischen Zusatzspannung FS 13-1 (Teile-Nr.: 0767 590204) nachgerüstet werden. Bedienung Die pneumatische Zusatzspannung kann bei Bedarf jederzeit zu- oder ausgeschaltet werden. – Die Zusatzspannung wird mit der Taste 5 aktiviert. Wenn die LED 1 leuchtet ist die Zusatzspannung aktiviert. -
Page 6: Funktion Der Faden-Hauptspannung Und Der Faden-Zusatzspannung In Abhängigkeit Von Der Nähfußlüftung (Nfl)
2.1 Funktion der Faden-Hauptspannung und der Faden-Zusatzspannung in Abhängigkeit von der Nähfußlüftung (NFL) Nähfußlüftung (NFL) Nähfußlüftung (NFL) in der Naht nach dem Fadenabschneiden Parameter Faden- Faden- Faden- Faden- Einstellung Haupt- Zusatz- Haupt- Zusatz- spannung spannung spannung spannung F-196=0 F-196=1 F-196=2 F-196=3 1 = Fadenspannung mechnisch geöffnet 0 = Fadenspannung mechnisch geschlossen... -
Page 7: Funktion Der Faden-Zusatzspannung In Abhängigkeit Der Hubverstellung (Hp) Und Dem Speedomat
2.3 Funktion der Faden-Zusatzspannung in Abhängigkeit der Hubverstellung (HP) und dem Speedomat Parameter Hubverstellung (HP) max. Hubverstellung Einstellung über Knietaster durch Stellrad mit erreichen der HP-Drehzahl von Parameter F-117 (Speedomat) F-197 = 0 F-197 = 1 F-197 = 2 0 (*) F-197 = 3 (*) Wenn die Hubverstellung (HP) max. -
Page 8: Umbau
Umbau Vorsicht Verletzungsgefahr! Der Umbau der Klasse 767 darf nur bei ausgeschalteter Nähmaschine erfolgen. Zum Umbau der Klasse 767 müssen folgende Bauteile ab- und ausgebaut werden. 1 = Spannungsplatte mit Nadel- und Greiferfadenspannung 2 = Hebel für die Spannungsauslösung 3 = Magnet 4 = Fadenführung... -
Page 9: Spannungsplatte Und Fadenspannung Entfernen
3.1 Spannungsplatte und Fadenspannung entfernen Vorsicht Verletzungsgefahr! Der Umbau der Klasse 767 darf nur bei ausgeschalteter Nähmaschine erfolgen. – Gewindestift 5 an der Fadenführung lösen. – Fadenführung 3 entfernen. – Schrauben 2 und 4 lösen. – Spannungsplatte 1 abnehmen. -
Page 10: Magnet Und Hebel Ausbauen
3.2 Magnet und Hebel ausbauen – Schrauben 1 und 2 lösen. – Magnethalter 3 abnehmen. Achtung! Potentiometer hierfür nicht demontieren, da sost die Potentiometereinstellung wieder neu erfolgen muss. Magnet 4 abnehmen. – Kabel des Magneten aus dem Anschlußkasten entfernen. – Hebel 5 entfernen. -
Page 11: Spannungsplatte Und Fadenspannung
3.4 Spannungsplatte und Fadenspannung – Die Spannungsplatte 1 mit den Schrauben 2 und 4 am Maschinenoberteil befestigen. – Die Fadenführung 3 einsetzen und mit der Schraube 6 befestigen. – Schwarze Tastenkappe entfernen und durch Tastenkappe 5 (mit Symbol für die Zusatzspannung) ersetzen 3.5 Magnetventile –... - Page 12 Für Ihre Notizen:...
- Page 13 Index Page: Preface and general safety hints Mounting instructions for the additional tension of class 767 General information ..........Operation .
-
Page 15: General Information
General information The classes 767-FAS-373-RAP-HP, 767-FAS-573-RAP-HP, 767-KFA-373-RAP-HP equipped with sewing drive DC1600/DA82GA can be retrofitted with a pneumatic additional tension FS 13-1 (parts number 0767 590204). Operation If required, the pneumatic additional tension can be engaged or disengaged at any time. –... -
Page 16: Function Of The Main Thread Tension And The Additional Thread Tension Depending On The Sewing Foot Lift (Nfl)
2.1 Function of the main thread tension and the additional thread tension depending on the sewing foot lift (NFL) Sewing foot lift (NFL) Sewing foot lift (NFL) in the seam after thread trimming Parameter Main Add. Main Add.- adjustment thread thread thread thread... -
Page 17: Function Of The Additional Thread Tension Depending On The Stroke Adjustment (Hp) And The Speedomat
2.3 Function of the additional thread tension depending on the stroke adjustment (HP) and the Speedomat Parameter Stroke adjustment (HP) max. Stroke adjustment adjustment via knee switch by setting wheel when the HP-speed of parameter F-117 is reached (Speedomat) F-197 = 0 F-197 = 1 F-197 = 2 0 (*) -
Page 18: Conversion
Conversion Caution: Danger of injury! The conversion of class 767 must only be done when the sewing machine is switched off. For the conversion of class 767 the following assembly parts have to be dismounted and removed. 1 = Tension plate with needle thread tension and hook thread tension 2 = Lever for the tension release 3 = Magnet 4 = Thread guide... -
Page 19: Remove Tension Plate And Thread Tension
3.1 Remove tension plate and thread tension Caution: Danger of injury! The conversion of class 767 must only be done when the sewing machine is switched off. – Loosen the core pin 5 at the thread guide. – Remove thread guide 3 . –... -
Page 20: Dismount Magnet And Lever
3.2 Dismount magnet and lever – Loosen screws 1 and 2. – Take off magnet holder 3 . Attention! Do not dismount the potentiometer because otherwise the potentiometer has to be adjusted anew. Take off magnet 4 . – Remove the cable of the magnet from the connection box. –... -
Page 21: Tension Plate And Thread Tension
3.4 Tension plate and thread tension – Fasten the tension plate 1 with the screws 2 and 4 on the machine head. – Insert thread guide 3 and fasten with screw 6. – Remove the black key cap and replace it by key cap 5 (with symbol for the additional tension). - Page 22 For your own notes:...
