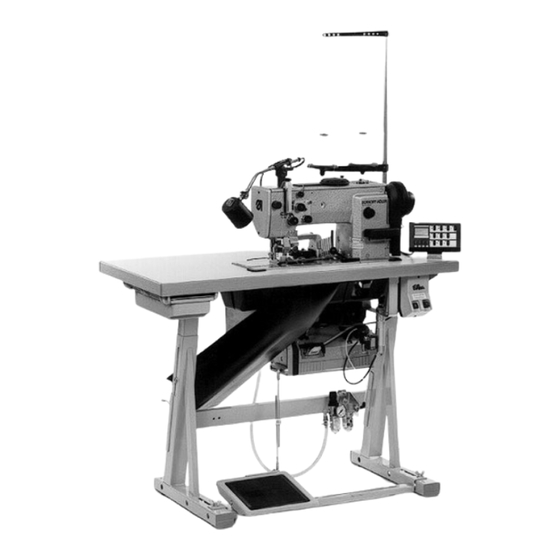

DURKOPP ADLER 767 Instructions Manual

Umbauanleitung für Bobbinengreifer CLB 300
Instructions for converting bobbin hook CLB 300
1.

Allgemeine Information

1.1 Lieferumfang
2. Umbau
2.1 Demontage der Einzelteile / Greifer einsetzen
2.1.1 Für Klasse: 767-FAS-573
Änderungsindex
Ausgabe/Edition:
03. 2007 Rev. index: 0.0
767-FAS-573 & 767-AE-5-73
Ein Umbau auf Bobbinengreifer CLB 300 ist bei der Klasse
767-FAS-573 und der Klasse 767-AE-5-73 möglich.
Bei Maschinen der Klasse 767-AE-5-73, die vor dem 01.01.2007
geliefert wurden, muss der Fester Fuss 0767 220143 (01.0)
verwendet werden.
Auf Wunsch: Schieber 0767 140143 mit Schauglas zur
Restfadenkontrolle.
Bevor Sie mit dem Einbau beginnen:
Bitte überprüfen Sie, ob alle Bauteile des Umbausatzes in dem
Lieferumfang enthalten sind.
Der komplette Bausatz für den Umbau auf Bobbinengreifer mit der
Bestellnummer: 0767 150754 besteht aus folgenden
Komponenten:
1x Greifer
1x Anleitung
Auf Wunsch:
1x Schieber (mit Schauglas)
Vorsicht Verletzungsgefahr!
Schalten Sie den Hauptschalter aus und ziehen Sie den
Netzstecker, bevor sie mit dem Umbau beginnen.
Der Einbau darf nur von qualifizierten Technikern durchgeführt
werden.
– Schieber entfernen.
– Gegenmesser demontieren.
– Fadenziehmesser demontieren.
– Stichplatte demontieren.
– Transporteur; vordere Schraube entfernen und zur Seite
drehen.
– Greiferbefestigungsschrauben lösen und Greifer
herausnehmen.
– CLB-Greifer einsetzen, Befestigungsschrauben anziehen
(erste Schraube in Drehrichtung auf Fläche).
