1.

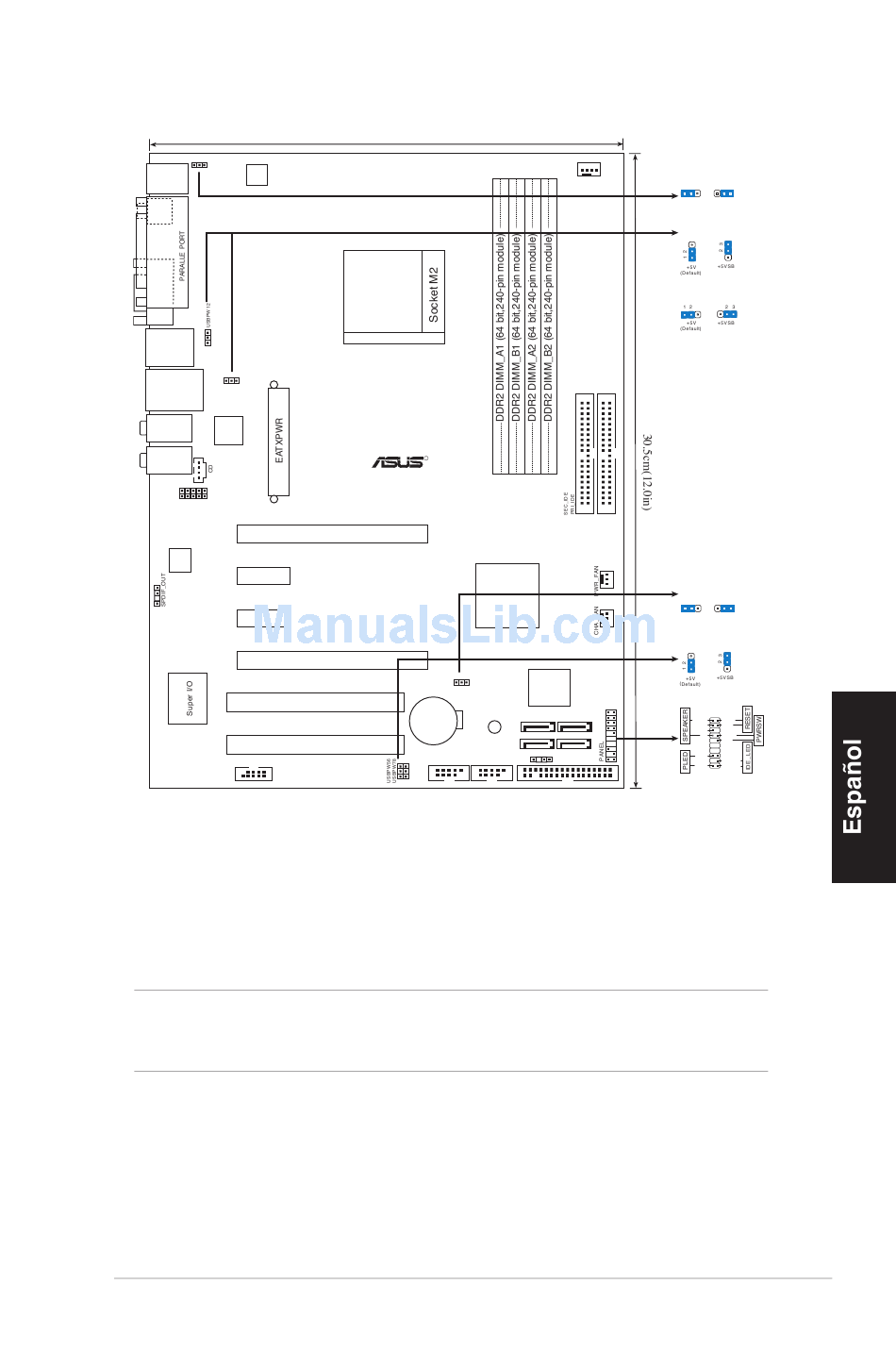

Distribución de la placa base
ATX12V
KBPWR
PS/2KBMS
T: Mouse
B: Keyboard
SPDIF_O1
COM1
1394_USB34
USBPW34
LAN_USB12
AUDIO2
Attansic
F1
AUDIO1
FP_AUDIO
CM6501
PCIEX1_1
PCIEX1_2
IE1394_1
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura AM2 de 940 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para
evitar que los contactos se doblen y la CPU quede dañada!
3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el
triángulo dorado coincida con la esquina con el pequeño triángulo en el
zócalo.
4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.
5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura
para fijar la CPU. La palanca encajará en la ficha lateral para indicar que
está cerrada.
21.8cm(8.6in)
M2N-E SLI
R
PCIEX16_1
PCIEX16_2
CLATC
PCI1
CR2032 3V
Lithium Cell
CMOS Power
PCI2
USB56
ASUS M2N-E SLI
CPU_FAN
Nvidia
NF500 SLI
4Mb
BIOS
SB_PWR
SATA3
SATA1
SATA2
SATA4
CHASSIS
USB78
FLOPPY
KBPWR
1 2
2 3
+5V
+5VSB
(Default)
USBPW12
USBPW34
CLRTC
1 2
2 3
Normal
Clear RTC
(Default)
USBPW5-8
PA
NEL
Speaker
Ground
Ground
Reset
Ground
+5V
Ground
PWR
PLED-
IDE_LED-
PLED+
IDE_LED+
Requires an ATX power supply
*
