Insignia NS-AV511 Guía Del Usuario page 15

Insignia NS-AV511 Receptor de sonido envolvente
Conecte sus componentes a las tomas apropiadas.
Las designaciones de entrada predeterminadas se
muestran a continuación. Para cambiar las
designaciones, refiérase a la sección "Configuración
de una entrada de componentes [Menú de
componentes (Component)]" en la página 24.
N.° Toma Señal
1 ENTRADA VIDEO Video
AUX compuesto
AUDIO Audio
IZQ./DER. analógico
2 ENTRADA ENTRADA Audio digital
DIGITAL ÓPTICA 1
(VIDEOJUEGOS)
ENTRADA 2
(TV/CD)
ENTRADA
COAXIAL 1
(BD/DVD)
3 VIDEO DE ENTRADA 1 Video de
COMPONENT (BD/DVD) componentes
ES
ENTRADA 2
(CBL/SAT)
SALIDA
4 SALIDA DE MONITOR Video
compuesto
ENTRADA BD/DVD Audio
analógico y
video
compuesto
ENTRADA DE VCR/DVR
ENTRADA DE CBL/SAT
ENTRADA DE VIDEOJUEGOS
ENTRADA DE TV/CD Audio
analógico
*
Conecte la unidad a una tornamesa (MM) que cuente con un
preamplificador para tocadiscos integrado. Si su tornamesa (MM) no
cuenta con un preamplificador integrado, necesitará obtener un
preamplificador para tocadiscos disponible comercialmente.
Si su tornamesa cuenta con una cartucho de tipo de bobina móvil (MC),
necesitará un amplificador de cabeza MC disponible comercialmente o
un transformador MC además de un preamplificador para tocadiscos.
Refiérase al manual de su tornamesa para obtener detalles.
Notas
• El receptor puede emitir señales de audio y
video desde las tomas de entrada auxiliar (AUX
INPUT) a las tomas de salida de VCR/DVR
(VCR/DVR OUT ).
• Con la conexión 2, se puede disfrutar de Dolby
Digital y DTS.
• Con la conexión 4, si su reproductor de discos
Blu-ray/DVD cuenta con salidas de estéreo
principal y multicanal, asegúrese de conectar la
de estéreo principal.
• Con las conexiones descritas anteriormente, no
se puede grabar video por medio del receptor.
Para realizar una conexión para grabar video,
refiérase a la siguiente sección.
Componentes Asignable
Videocámara
Consola de X
videojuegos
TV o reproductor de X
CD
Reproductor de X
discos Blu-ray/DVD
Reproductor de X
discos Blu-ray/DVD
Caja de satélite, X
cable o
decodificadora
TV o proyector
TV o proyector
Reproductor de
discos Blu-ray/DVD
VCR o grabador de
DVD/Grabador de
video digital
Caja de satélite,
cable o
decodificadora
Consola de
videojuegos
TV, reproductor de
CD, tornamesa*,
reproductor de
cintas, MD, CD-R
www.insigniaproducts.com

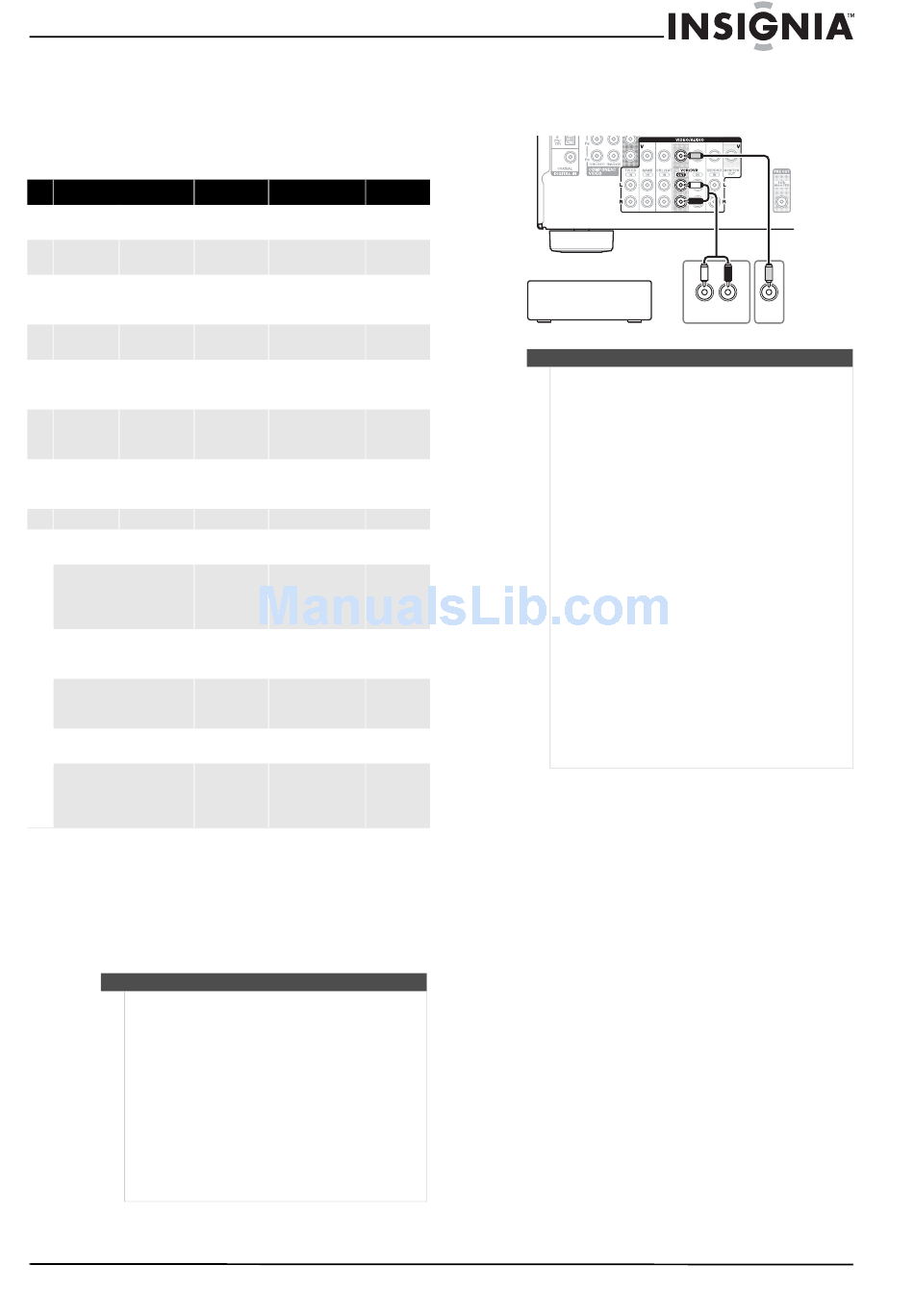

Conexión de componentes para grabación
Para grabar audio y video de la misma fuente de entrada
Grabador VCR o DVR, o
cinta, CDR o MD
VCR DVD d
Notas
• El AV receiver debe estar encendido para poder
grabar. No es posible grabar mientras la unidad
se encuentra en modo de suspensión.
• Si desea grabar directamente de su televisor o
VCR para reproducción al VCR con que quiere
grabar sin pasar por el AV receiver, conecte las
salidas de audio y video del televisor/VCR
directamente a las entradas de audio y video del
VCR. Refiérase a los manuales incluidos con su
televisor y VCR para obtener detalles.
• Las señales de video conectadas a las entradas
de video compuesto se pueden grabar sólo por
medio de las salidas de video compuesto. Si su
televisor/VCR está conectado a una entrada de
video compuesto, el VCR de grabación debe
estar conectado a una salida de video
compuesto.
• Los modos de escuchar de sonido envolvente y
DSP no se pueden grabar.
• Los discos Blu-ray y DVD protegidos contra
copia no se pueden grabar.
• Fuentes conectadas a una entrada digital no se
pueden grabar. Sólo se pueden grabar entradas
analógicas.
• Las señales DTS se grabaran como ruido, así que
no intente grabar analógicamente los CD o LD
con audio DTS.
Conexión de la corriente
Para conectar su receptor a la alimentación
eléctrica:
• Enchufe el cable de alimentación en un
tomacorriente de CA.
L R
AUDIO VIDEO
IN
IN
