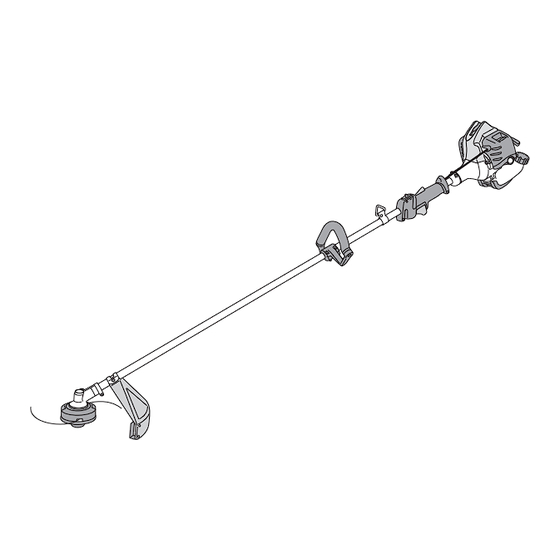

- Page 1 Grass Trimmer/Brush Cutter Motoguadañas/Desbrozadoras Foice a motor/Roçadora CG 24EBS (SL) / CG 24EBS (S) CG 27EBS (SL) / CG 27EBS (S) CG24EBS (SL) Read the manual carefully before operating this machine. Antes de utilizar esta máquina, lea cuidadosamente el manual.
- Page 4 15 m 0.6 mm 10 cm...
-
Page 6: Table Of Contents
English MEANINGS OF SYMBOLS NOTE: Some units do not carry them. Symbols WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. Choke - Run position (Open) It is important that you read, fully understand and observe the following safety precautions and warnings. -
Page 7: What Is What
English WHAT IS WHAT Since this manual covers several models, there may be some diff erence between pictures and your unit. Use the instructions that apply to your unit. Fuel cap 2. Throttle trigger 3. Starter handle 4. Cutting attachment guard 5. -
Page 8: Warnings And Safety Instructions
English WARNINGS AND SAFETY INSTRUCTIONS WARNING Fuel is easy to ignite or get explosion or inhale fumes, so that pay special attention when handling or fi lling fuel. Operator safety ○ Always wear a safety face shield or goggles. Cutting safety ○... -
Page 9: Specifications
English CAUTION Do not disassemble the recoil starter. You may get a possibility of personal injury with recoil spring. SPECIFICATIONS CG24EBS CG27EBS Model (SL) (SL) Engine Displacement (cm 23.9 23.9 26.9 26.9 Spark plug CHAMPION CJ6 CHAMPION CJ6 CHAMPION CJ6 CHAMPION CJ6 Idling speed (min 2800 - 3200... -
Page 10: Operating Procedures
English If the throttle outer end (6) is threaded on your unit, screw it and the ○ Check the cover, case and other components for cracks or earth terminal (7) (if so equipped) into the cable adjuster stay (8) all other damage. -
Page 11: Maintenance
English Fuel NOTE ○ Always use branded 89 octane unleaded gasoline. Press the quick release button or pull emergency release fl ap ○ Use genuine two-cycle oil or use a mix between 25:1 to 50:1, (If so equipped) in the event of emergency. (Fig. 25) please consult the oil bottle for the ratio or Hitachi Authorized Service Centers. - Page 12 English Air fi lter (Fig. 29) NOTE The air fi lter must be cleaned from dust and dirt in order to avoid: When placing a reel in the case, try to line up the stopper holes ○ Carburetor malfunctions (28) with the cord guide (29) for easier line release later. ○...
-
Page 13: Troubleshooting
English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the Hitachi Authorized Service Center. Condition Cause Remedy Fuel tank is empty or fuel level is low Fill the fuel tank with the correct fuel mix (25:1-50:1) Fuel tank contains old fuel (offensive odor) Replace with new fuel... - Page 14 Español SIGNIFICADO DE LOS SÍMBOLOS NOTA: Algunos aparatos no están provistos de ellos. Símbolos ADVERTENCIA A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su signifi cado antes del uso. Estrangulador - Posición de Es importante que usted lea, entienda funcionamiento (abierto) totalmente y observe las siguientes precauciones y advertencias de seguridad.
-
Page 15: Qué Es Qué
Español ¿QUÉ ES QUÉ? Puesto que este manual cubre varios modelos, puede que existan diferencias entre los dibujos y su unidad. Utilice las instrucciones que se refi eran a su unidad. Tapa del depósito de combustible 2. Gatillo del acelerador 3. -
Page 16: Advertencias E Instrucciones De Seguridad
Español Seguridad del combustible ADVERTENCIAS E INSTRUCCIONES DE ○ Mezcle y llene el combustible al aire libre, en lugares donde no SEGURIDAD se produzcan chispas ni llamas. ○ Utilice un recipiente homologado para combustible. Seguridad del usuario ○ No fume ni deje fumar a otras personas en las proximidades ○... -
Page 17: Especificaciones
Español Transporte y almacenamiento Si ocurren situaciones que no se han previsto en este manual, ○ Transporte el aparato con el motor y el silenciador a una utilice el sentido común. Póngase en contacto con un Centro de distancia segura del cuerpo. Servicios Autorizado Hitachi si necesita ayuda. -
Page 18: Procedimientos De Montaje
Español PROCEDIMIENTOS DE MONTAJE ADVERTENCIA Si se monta un protector incorrecto o defectuoso podrían producirse lesiones físicas graves. Eje de distribución a motor (Fig. 1) Afl oje el tornillo de bloqueo del tubo (1) aproximadamente diez PRECAUCIÓN vueltas de manera que el punto del tornillo no impida que pueda Algunos protectores del mecanismo de corte están equipados insertarse el tubo del eje de distribución. -
Page 19: Procedimientos De Operación
Español NOTA ○ No utilice nunca aceites para distintas temperaturas (10 W/30) ○ Como la tapa del soporte de la cuchilla no se utiliza aquí, ni aceites usados. guárdela para cuando se utilice una cuchilla de metal, si se ○ Mezcle siempre el combustible y el aceite en un recipiente proporciona. -
Page 20: Mantenimiento
Español ○ Utilice el arnés tal y como se muestra en la fi gura (si el aparato Ajuste de la velocidad de ralentí (T) lo incorpora). La cuchilla gira en sentido contrario a las agujas Compruebe que el fi ltro de aire está limpio. Cuando la velocidad de ralentí... - Page 21 Español NOTA Esquema de mantenimiento En algunas zonas, las normativas locales requieren el uso A continuación se proporcionan algunas instrucciones generales de una bujía de resistencia para eliminar cualquier señal de de mantenimiento. Para obtener información adicional, póngase en ignición. En el caso de que este aparato estuviese equipado contacto con un Centro de Servicios Autorizado Hitachi.
-
Page 22: Solución De Problemas
Español SOLUCIÓN DE PROBLEMAS Siga las instrucciones que se indican en la siguiente tabla si la herramienta no funciona normalmente. Si esto no soluciona el problema, consulte a su distribuidor o al centro de servicio autorizado de Hitachi. Condición Causa Solución El depósito de combustible está... - Page 23 Português SIGNIFICADO DOS SÍMBOLOS NOTA: Os símbolos referidos não se encontram em todos os modelos. Símbolos ADVERTÊNCIA A seguir aparecem os símbolos utilizados pela máquina. Assimile bem seus signifi cados antes do uso. Afogador – Posição de funcionamento É importante que você leia, compreenda (Aberta) integralmente e observe as seguintes precauções e advertências de segurança.
- Page 24 Português DESCRIÇÃO DE CADA COMPONENTE Como este manual cobre vários modelos, podem existir algumas diferenças entre as ilustrações e a sua ferramenta. Use as instruções que se aplicam à sua ferramenta. Tampa do tanque de combustível 2. Gatilho do acelerador 3.
- Page 25 Português Segurança do combustível ADVERTÊNCIAS E INSTRUÇÕES DE ○ Misture e abasteça o combustível ao ar livre e num local onde SEGURANÇA não haja faíscas ou chamas. ○ Use um recipiente aprovado para combustível. Segurança do operador ○ Não fume e proíba o fumo nas proximidades do combustível ○...
- Page 26 Português Transporte e armazenamento Se ocorrer algo que não estiver coberto neste manual, seja ○ Transporte a ferramenta com as mãos, com o motor parado e cauteloso e atue com o senso comum. Contate um Centro de com o silenciador afastado do corpo. Assistência Técnica Autorizada da Hitachi se precisar de auxílio.
- Page 27 Português PRECAUÇÃO PROCEDIMENTOS DE MONTAGEM Alguns protetores de mecanismo de corte são equipados com limitadores de linha afi ados. Tome cuidado ao manipulá-lo. Eixo de transmissão para o motor (Fig. 1) Quando usar um cabeçote com fi o de nylon com um protetor de Afrouxe a contra-porca do tubo (1), cerca de dez voltas, de forma mecanismo de corte do tipo de duas peças, instale a extensão do que a ponta do parafuso não obstrua o tubo do eixo de transmissão...
- Page 28 Português 4. Ajuste do comprimento do fi o Comece sempre enchendo a metade da quantidade necessária de ○ Defi na a velocidade do motor o mais baixo possível e bata o combustível. Logo, adicione a quantidade inteira de óleo. Misture cabeçote no solo.
- Page 29 Português NOTA NOTA Pressione o botão de desengate rápido ou puxe a aba As rotações normais ao ralenti são de 2 800 - 3 200 min de liberação de emergência (se equipado) em caso de emergência. (Fig. 25) ADVERTÊNCIA Quando o motor está em ralenti, o mecanismo de corte não ADVERTÊNCIA deve girar em nenhuma circunstância.
- Page 30 Português (2) Depois de retirar a caixa, retire o carretel e elimine o fi o Manutenção semanal restante. ○ Verifi que o sistema de arranque, em particular o cabo e a mola (3) Dobre o novo fi o de nylon uniformemente pela metade, como de retorno.
- Page 31 Português DETECÇÃO E SOLUÇÃO DE PROBLEMAS Use a inspeção na tabela abaixo se a ferramenta não funcionar normalmente. Se isso não solucionar o problema, consulte o seu revendedor ou um Centro de Assistência Técnica da Hitachi. Condição Causa Solução O tanque de combustível está vazio ou o nível Encha o tanque de combustível com a mistura de de combustível está...
- Page 32 Português Condição Causa Solução O mecanismo de corte não está instalado Consulte “Instalação do mecanismo de corte” corretamente O cabo, suporte do cabo ou outra peça de Verifi que e aperte Vibração anormal aperto está frouxo(a) A lâmina está curvada ou danifi cada Troque por uma lâmina nova Há...
