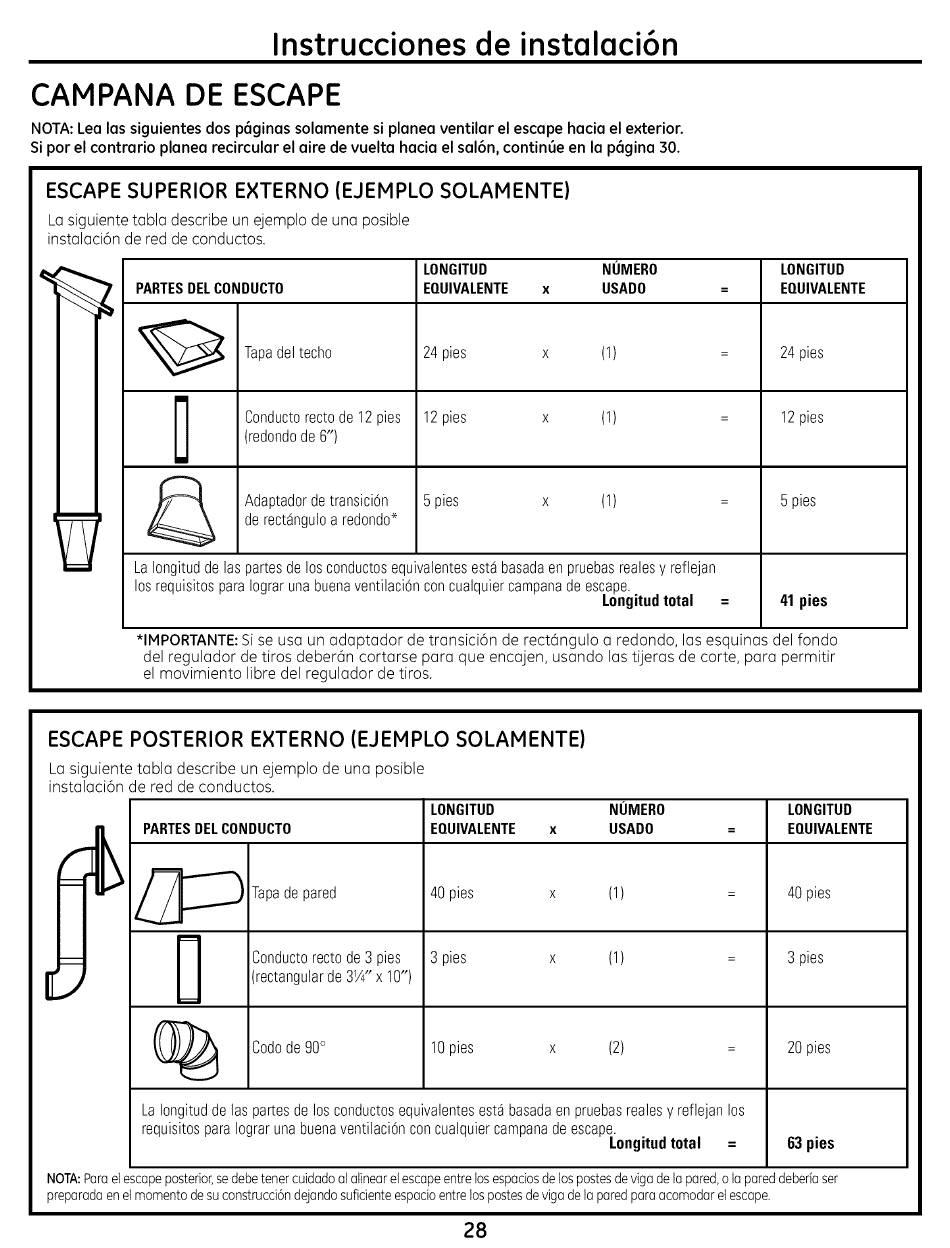

Instrucciones de instalacion
CAMPANA DE ESCAPE
NOTA: Lea las siguientes dos paginas solamente si planea ventilar el escape hacia el exterior.
Si por el contrario planea recircular el aire de vuelta hacia el salon, continde en la pagina 30.
ESCAPE SUPERIOR EXTERNO (EJEMPLO SOLAMENTE)
La siguiente tabla describe un ejemplo de una posible
instalacién de red de conductos.
LONGITUD NUMERO LONGITUD
SQ PARTES DEL CONDUCTO EQUIVALENTE x USADO = EQUIVALENTE
Tapa del techo 24 pies X (1) = 24 pies
Conducta recto de 12 pies | 12 pies X (1) = 12 pies
(redondo de 6")
Adaptador de transicidn 5 pies X (1) = 5 pies
de rectangulo a redondo*
La longitud de las partes de los conductos equivalentes esta basada en pruebas reales y reflejan
los requisitos para lograr una buena ventilacién con cualquier campana de escape. | .
Longitud total == 41 pies
*IMPORTANTE: Si se usa un adaptador de transicién de recténgulo a redondo, las esquinas del fondo
del regulador de tiros deberdn cortarse para que encajen, usando las tijeras de corte, para permitir
el movimiento libre del regulador de tiros.
ESCAPE POSTERIOR EXTERNO (EJEMPLO SOLAMENTE)
La siguiente tabla describe un ejemplo de una posible
instalacién de red de conductos.
LONGITUD NUMERO LONGITUD
PARTES DEL CONDUCTO EQUIVALENTE x USADO = EQUIVALENTE
/ T_) Tapa de pared 40 pies X (1) = 40 pies
Conducta recto de 3 pies =| 3 pies X (1) = 3 pies
(rectangular de 34" x 10")
Codo de 90° 10 pies X {2} = 20 pies
La longitud de las partes de los conductos equivalentes esta basada en pruebas reales y reflejan los
requisitos para lograr una buena ventilacién con cualquier campana de escape. .
Longitud total = 63 pies
NOTA: Para el escape posterior, se debe tener cuidado al alinear el escape entre los espacios de los postes de viga de a pared, o la pared deberia ser
preparada en el momento de su construcci6n dejando suficiente espacio entre los postes de viga de la pared para acomodar el escape.
28
