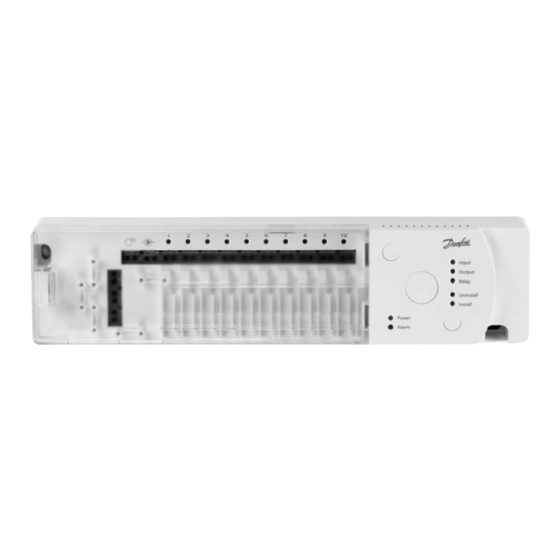

- Page 1 088U0200 / 088U0205 Instruction CF-MC Master Controller Instruktion CF-MC Hauptregler Vejledning CF-MC Masterregulator Instruction Régulateur principal CF-MC Bruksanvisning CF-MC Master Controller...
- Page 2 Instruction ......34 Bruksanvisning ......44 VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
- Page 3 Instruction CF-MC Master Controller VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
- Page 4 7. Replacing / Resetting the Master Controller ........11 7.1 When? ........................11 7.2. How? ........................11 8. Specifi cations ....................12 9. Troubleshooting ..................12 10. Figures and illustrations ................. A-B VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
- Page 5 1. Introduction • The Master Controller, CF-MC, is a part of the new trend-setting CF2 wire- less hydronic fl oor heating control system from Danfoss. Based on 2-way wireless communication technology CF2 off ers high transmission safety, easy wireless installation, a high level of individual room temperature control, and thus optimal comfort and improved energy effi ciency.
- Page 6 Note: The relays for pump and boiler are potential free contacts and can thus NOT be used as direct power supply. Max. load is 230V and 8A / 2A (inductive) ! VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
- Page 7 Note #2: When the system is in cooling mode an independent dew-point alarm function should be installed. Danfoss off ers the below listed components (see example fi g. 17) EDA-24V: Electronic dew-point alarm - 088H3001 EDA-S: Dew-point sensor - 088H3011 TWA-A: 24V-NO actuator –...
- Page 8 Note: The Installation procedure of other system components to the Master Controller (Room Thermostats, Remote Controller, and Repeater Unit ; see 2.) is described in the enclosed instructions for these system components. Please see these instructions for specifi c installation procedures VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
- Page 9 Note: During periods with no output activations the Master Controller will run a valve motion program every 2 weeks and it will last for up to 12 minutes. Individual output confi guration is possible with Remote Controller, CF-RC, see separate instruction. VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
- Page 10 Controller will switch to a fi xed set room temperature at 8 °C for all Room Thermostats when the input for global standby is activated (fi g. 2 - ) (default) • Activate selected input confi guration by pressing OK VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
- Page 11 • NO LEDs: The relays are not used (default) If local manifold and pump are separate: • 1 LED: Pump control • 4 LEDs: Pump control with 2min. start/stop delay • Activate selected relay confi guration by pressing OK VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
- Page 12 • Release the push button when the red LED has been On and Off again • The Repeater Unit is now Reset and ready for installation to a Master Controller, CF-MC VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
- Page 13 * Buzzer is shut off by pressing OK. The error indication continues until the error is fi xed ** If the Room Thermostat signal is lost, the Master Controller output will be activated 15 minutes every hour for frost protection until the error is fi xed VI.UH.K2.80 Produced by Danfoss Floor Heating Hydronics 01.2006...
-
Page 14: Table Of Contents
6.4 Relais auf weiteren (2-3) Hauptregler............21 7. Ersetzen/Zurücksetzen des Hauptreglers ..........22 7.1 Wann? ........................22 7.2 Wie? ........................22 8. Technische Daten ..................23 9. Fehlersuche ....................23 10. Abbildungen ..................... A-B VI.UH.K2.80 Hergestellt von Danfoss Floor Heating Hydronics 01.2006... -
Page 15: Einführung
Taste für Ausgangs- und Konfi gurationsauswahl OK-Taste Ausgangs-LEDs Ausgangskabelbefestigung Relais für Pumpe und Heizung Eingang für Heizen/Kühlen (externer EIN/AUS-Schalter) Eingang für Standby (Absenkung auf 8 °C) (externer EIN/AUS- Schalter) Stromversorgung (230 V) Hergestellt von Danfoss Floor Heating Hydronics 01.2006 VI.UH.K2.80... -
Page 16: Montage
Anmerkung: Bei Verwendung von NC-Stellantrieben (NC = stromlos geschlos- sen) zur EIN-AUS-Reglung kann der Stellantrieb ohne Änderungen angeschlos- sen werden. Beim Einsatz von NO-Stellantrieben (NO = stromlos off en) muss der Ausgang konfi guriert werden (siehe 6.1). VI.UH.K2.80 Hergestellt von Danfoss Floor Heating Hydronics 01.2006... -
Page 17: Relais Für Pumpen- Und Thermenregelung
• Befestigen Sie das Kabel (Fig. 14). Anmerkung: Der Standby-Betrieb stellt eine feste Raumtemperatur von 8 °C für alle Raumthermostate sicher. Diese Einstellung kann mit Hilfe der Fernbedie- nung CF-RC geändert werden. Hergestellt von Danfoss Floor Heating Hydronics 01.2006 VI.UH.K2.80... -
Page 18: Eingang Für Heizen Und Kühlen
Anmerkung Nr. 2: Wenn sich das System im Kühlmodus befi ndet, sollte ein un- abhängiger Taupunktmelder zur Taupunktüberwachung installiert werden. Danfoss bietet die folgenden Komponenten an (siehe Beispiel in Fig. 17). EDA-24 V: Elektronischer Taupunktmelder - 088H3001 EDA-S: Taupunktfühler- 088H3011 TWA-A: 24 V-NO-Stellantrieb –... -
Page 19: Weitere (2-3) Hauptregler
Wenn der Hauptregler das Testsignal (Verbindungstest) eines Raumther- mostaten empfängt, blinken die LED der zugeordneten Ausgänge. So können die Ausgänge identifi ziert werden, die diesem Raumthermostat zugeordnet sind (Fig. 23 - ) Hergestellt von Danfoss Floor Heating Hydronics 01.2006 VI.UH.K2.80... -
Page 20: Konfi Guration
Anmerkung: In Zeiträumen, in denen keine Ausgänge aktiviert werden, lässt der Hauptregler alle 2 Wochen für 12 Minuten ein Ventilbewegungs- programm ablaufen. Mit der Fernbedienung CF-RC, können die Ausgänge individuell konfi guriert werden, siehe separate Instruktion. VI.UH.K2.80 Hergestellt von Danfoss Floor Heating Hydronics 01.2006... -
Page 21: Relais Für Pumpen- Und Heizungsregelung
Hauptregler zu einer festen Raumtemperatur von 8 °C für alle Raumther- mostate, wenn der Eingang für Standby aktiviert wird (Fig. 2 - ) (Standard). • Aktivieren Sie die gewählte Eingangskonfi guration, indem Sie auf OK drücken. Hergestellt von Danfoss Floor Heating Hydronics 01.2006 VI.UH.K2.80... -
Page 22: Relais Auf Weiteren (2-3) Hauptregler
Wenn Verteiler und Umwälzpumpe nur für den jeweiligen Hauptregler verwendet wird: • 1 LED: Pumpenregelung • 4 LEDs: Pumpenregelung mit 2 Min. Start-/Stoppverzögerung • Aktivieren Sie die gewählte Relaiskonfi guration, indem Sie auf OK drücken. VI.UH.K2.80 Hergestellt von Danfoss Floor Heating Hydronics 01.2006... -
Page 23: Ersetzen/Zurücksetzen Des Hauptreglers
Sie die 230 V-Stromversorgung wieder her. • Lassen Sie den Druckschalter los, wenn die rote LED erloschen ist. • Der Signalverstärker ist jetzt zurückgesetzt und kann in einem Hauptregler CF-MC zugeordnet werden. Hergestellt von Danfoss Floor Heating Hydronics 01.2006 VI.UH.K2.80... -
Page 24: Technische Daten
Fehler behoben ist. ** Wenn das Signal vom Raumthermostaten verloren geht, wird der Ausgang des Hauptreglers bis zur Behebung des Fehlers stündlich für 15 Minuten aktiviert, um Frostschutz zu gewährleisten. VI.UH.K2.80 Hergestellt von Danfoss Floor Heating Hydronics 01.2006... - Page 25 6.4 Relæer på fl ere (2-3) masterregulatorer ............ 31 7. Nulstilling af CF2 system ................32 7.1 Hvornår? ....................... 32 7.2 Hvordan? ......................32 8. Specifi kationer .................... 33 9. Fejlfi nding ....................33 10. Figurer og illustrationer ................A-B VI.UH.K2.80 Fremstillet af Danfoss Floor Heating Hydronics 01.2006...
-
Page 26: Introduktion
Vejledning CF-MC Masterregulator 1. Introduktion • Masterregulatoren CF-MC er en del af CF2, Danfoss’ trådløse regulering af vandbåren gulvvarme. CF2 er baseret på trådløs teknologi til 2-vejskom- munikation, hvilket giver høj transmissionssikkerhed, let trådløs installa- tion og individuel styring af rumtemperatur. -
Page 27: Montering
Bemærk! Relæerne for pumpen og kedlen er potentialfri kontakter og kan således IKKE anvendes som direkte strømkilde. Maks. belastning er 230V og 8A/2A (induktiv)! VI.UH.K2.80 Fremstillet af Danfoss Floor Heating Hydronics 01.2006... -
Page 28: Indgang Til Globalt Standby
230V stikkontakt. (fi g. 18) Bemærk! Hvis strømstikket fj ernes fra netledningen under installationen, skal man sikre, at tilslutningen sker i henhold til gældende regler/lovgivning. VI.UH.K2.80 Fremstillet af Danfoss Floor Heating Hydronics 01.2006... -
Page 29: Ekstern Antenne (Cf-Ea)
Bemærk! Installationsproceduren for andre systemkomponenter (rumtermo- stater, fj ernbetjening og repeaterenhed, se afsnit 2) til masterregulatoren er beskrevet i de medfølgende vejledninger til disse systemkomponenter. Se disse vejledninger for de enkelte installationsprocedurer VI.UH.K2.80 Fremstillet af Danfoss Floor Heating Hydronics 01.2006... -
Page 30: Transmissionstest (Linktest)
Bemærk! I perioder uden aktivering af udgangene kører masterregulatoren en aktivering af samtlige ventiler på op til 12 min. hver 14. dag. Individuel indstilling af udgange er mulig med fj ernbetjeningen CF-RC, se separat vejledning. VI.UH.K2.80 Fremstillet af Danfoss Floor Heating Hydronics 01.2006... -
Page 31: Relæer Til Pumpe- Og Kedelstyring
(fi g. 2 - ). I varmetilstand skifter masterregulatoren til en rumtemperatur på 8°C for alle rumtermostater, når indgangen for globalt standby aktiveres (fi g. 2 - ) (standard) • Tryk på OK for at aktivere den valgte indstilling. VI.UH.K2.80 Fremstillet af Danfoss Floor Heating Hydronics 01.2006... -
Page 32: Relæer På Fl Ere (2-3) Masterregulatorer
• INGEN indikatorer: Der anvendes ikke relæer (standard) Hvis lokal manifold og pumpe er separate: • 1 indikator: Pumperegulering • 4 indikatorer: Pumperegulering med 2 min. start/stopforsinkelse • Tryk på OK for at aktivere den valgte konfi guration. VI.UH.K2.80 Fremstillet af Danfoss Floor Heating Hydronics 01.2006... -
Page 33: Nulstilling Af Cf2 System
• Slip knappen , når den røde indikator har været tændt og slukket igen • Repeaterenheden er nu nulstillet og klar til installation af en masterregulator af typen CF-MC VI.UH.K2.80 Fremstillet af Danfoss Floor Heating Hydronics 01.2006... -
Page 34: Specifi Kationer
* Buzzeren afbrydes ved tryk på OK. Fejlindikationen fortsætter, til fejlen er udbedret ** Hvis rumtermostatsignalet afbrydes, aktiveres masterregulatorens udgang i 15 minutter hver time som frostsikring, indtil fejlen er udbedret VI.UH.K2.80 Fremstillet af Danfoss Floor Heating Hydronics 01.2006... - Page 35 6.4 Relais sur Régulateurs principaux supplémentaires (2-3) ....41 7. Remplacer/Réintialiser le Réulateur principal ........42 7.1 Quand? ........................ 42 7.2 Comment? ......................42 8. Spécifi cations ....................43 9. Dépannage ....................43 10. Figures et illustrations ................A-B VI.UH.K2.80 Produit par Danfoss Floor Heating Hydronics 01.2006...
- Page 36 • Le Régulateur principal CF-MC est un composant du nouveau système novateur de régulation du chauff age au sol hydronique sans fi l CF2 de Danfoss. Basé sur la technologie de communication sans fi l bidirection- nelle, le CF2 off re une sécurité de transmission élevée, une installation sans fi l aisée, un haut niveau de régulation individuelle de la température...
- Page 37 à partir d’une alimentation électrique externe. S’assurer que l’alimentation électrique est déconnectée. Connecter ensuite le câble sous tension et eff ectuer les autres connexions à la chaudière selon les disposi- tions légales en vigueur. VI.UH.K2.80 Produit par Danfoss Floor Heating Hydronics 01.2006...
- Page 38 Note No 2: Lorsque le système est en mode refroidissement, une fonction d’alarme point de condensation indépendante doit être installée. Danfoss propose les composants indiqués ci-dessous (voir exemple fi g. 17) EDA-24V: Alarme électronique point de condensation - 088H3001 EDA-S: Capteur point de condensation - 088H3011 TWA-A: Actionneur NO-24V –...
- Page 39 • Déplacer le Régulateur principal No 2 et/ou No 3 si nécessaire. Le test de connexion sera initialisé automatiquement lors de la nouvelle connexion à l’alimentation électrique 230V VI.UH.K2.80 Produit par Danfoss Floor Heating Hydronics 01.2006...
- Page 40 (PWM) pour chauff age au • 4 diodes LED: Les sorties sont confi gurées pour des actionneurs NO avec régulation modulation en largeur d’impulsions (PWM) pour chauff age au VI.UH.K2.80 Produit par Danfoss Floor Heating Hydronics 01.2006...
- Page 41 Sélectionner la confi guration Entrée • Appuyer sur le bouton de sélection sortie et basculer entre les con- fi gurations Entrée possibles - les diodes LED de sortie seront allumées – indiqué ci-dessous: VI.UH.K2.80 Produit par Danfoss Floor Heating Hydronics 01.2006...
- Page 42 Si le manifold local et la pompe sont séparés: • 1 diode LED: Commande pompe • 4 diodes LED: Commande pompe avec temporisation arrêt/marche de 2min. • Activer la confi guration Relais sélectionnée en appuyant sur OK VI.UH.K2.80 Produit par Danfoss Floor Heating Hydronics 01.2006...
- Page 43 • Relâcher le bouton poussoir , lorsque la diode LED rouge a été allumée et à nouveau éteinte • Le Réémetteur est maintenant réinitialisé et prêt pour l’installation à un Régulateur principal, CF-MC VI.UH.K2.80 Produit par Danfoss Floor Heating Hydronics 01.2006...
- Page 44 ** Si le signal du thermostat d’ambiance est perdu, la sortie du Régulateur principal sera activée 15 minutes toutes les heures comme protection contre le gel, jusqu’à ce que l’erreur soit éliminée VI.UH.K2.80 Produit par Danfoss Floor Heating Hydronics 01.2006...
- Page 45 6.4 Reläer på fl era (2-3) masterregulatorer ............51 7. Byte av masterregulatorn ................. 52 7.1 När? ......................... 52 7.2 Hur? ........................52 8. Specifi kationer .................... 53 9. Felsökning ....................53 10. Bilder och illustrationer ................A-B VI.UH.K2.80 Tillverkad av Danfoss Floor Heating Hydronics 01.2006...
-
Page 46: Introduktion
Bruksanvisning CF-MC masterregulator 1. Introduktion • Masterregulatorn CF-MC utgör en del av CF2, Danfoss trådlösa reglersys- tem för vattenburen golvvärme. CF2 baseras på trådlös teknologi för 2- vägskommunikation som ger hög transmissionssäkerhet och erbjuder en enkel trådlös installation och individuell styrning av rumstemperaturen. -
Page 47: Montering
Observera! Reläerna för pumpen och värmepannan är potentialfria kontakter och kan således INTE användas som direkt strömkälla. Den maximala belast- ningen är 230 V och 8 A/2 A (induktiv)! VI.UH.K2.80 Tillverkad av Danfoss Floor Heating Hydronics 01.2006... -
Page 48: Ingång För Överstyrning
(ON vid NC-motorer/OFF vid NO-motorer) när rumstemperaturen överstiger referenspunkten. Observera 2! När systemet står i kylläge, bör ett oberoende daggpunktslarm installeras. Danfoss erbjuder nedanstående komponenter (se exempel på bild 17). EDA-24 V: elektroniskt daggpunktslarm - 088H3001 EDA-S: daggpunktsgivare - 088H3011 TWA-A: 24 V NO-termomotor – 088H3111 RA-C 20: Danfoss kylventil* - 013G3096 •... -
Page 49: Extern Antenn (Cf-Ea)
Observera! Installationsprocessen för andra systemkomponenter för master- regulatorn (rumstermostater, fj ärrkontroll och repeater-enhet, se avsnitt 2) fi nns beskriven i de medföljande bruksanvisningarna till respektive systemkom- ponent. För enskilda installationsprocesser, se de aktuella bruksanvisningarna. VI.UH.K2.80 Tillverkad av Danfoss Floor Heating Hydronics 01.2006... -
Page 50: Kommunikationstest (Förbindelsetest)
Observera! Under perioder utan aktivering av utgångarna kör masterregula- torn en aktivering av samtliga ventiler på upp till 12 minuter var 14:e dag. Individuell konfi guration av utgångarna är möjlig med hjälp av fj ärrkontrollen CF-RC, se separat bruksanvisning. VI.UH.K2.80 Tillverkad av Danfoss Floor Heating Hydronics 01.2006... -
Page 51: Reläer För Pump- Och Pannstyrning
(bild 2 - ). I värmeläget växlar masterregulatorn över till en rumstemperatur på 8 °C för alla rumstermostater när ingången för överstyrning aktiveras (bild 2 - ) (standard). • Tryck på OK för att aktivera den valda konfi gurationen. VI.UH.K2.80 Tillverkad av Danfoss Floor Heating Hydronics 01.2006... -
Page 52: Reläer På Fl Era (2-3) Masterregulatorer
• INGEN indikator: Inga reläer används (standard) Om lokal förgrening och pump är separata: • 1 indikator: pumpstyrning • 4 indikatorer: pumpstyrning med 2 minuters start-/stoppfördröjning • Tryck på OK för att aktivera den valda konfi gurationen. VI.UH.K2.80 Tillverkad av Danfoss Floor Heating Hydronics 01.2006... -
Page 53: Byte Av Masterregulatorn
• Släpp knappen , när den röda indikatorn har tänts och sedan släckts igen. • Repeater-enheten har nu nollställts och är klar inför installation av en masterregulator av typen CF-MC. VI.UH.K2.80 Tillverkad av Danfoss Floor Heating Hydronics 01.2006... -
Page 54: Specifi Kationer
* Signalen bryts när du trycker på OK. Felindikationen fortsätter tills att felet har åtgärdats. ** Om rumstermostatssignalen bryts, aktiveras masterregulatorns utgång un- der 15 minuter varje timma som frostsäkring, tills att felet har åtgärdats. VI.UH.K2.80 Tillverkad av Danfoss Floor Heating Hydronics 01.2006... - Page 55 Bruksanvisning CF-MC masterregulator VI.UH.K2.80 Tillverkad av Danfoss Floor Heating Hydronics 01.2006...
- Page 56 Fig. 1 Fig. 2...
- Page 57 Fig. 3 Fig. 4 Fig. 6 “click” Fig. 5 “click” Fig. 8 Fig. 9 Fig. 7 Fig. 10 Fig. 11...
- Page 58 Fig. 12 Fig. 13 Fig. 14 Fig. 15 Fig. 16 Fig. 17 Fig. 18 Fig. 20 Fig. 19...
- Page 59 Fig. 21 Fig. 22 Fig. 23 Fig. 24 Fig. 25 Fig. 26...
