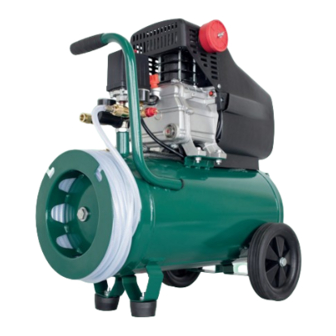

COMPRESSOR PKO 270 A4 COMPRESSOR PKO 270 A4 KOMPRESSZOR PKO 270 A4 Operating and Safety Instructions Kezelési és biztonsági utalások Translation of Original Operating Manual Az originál használati utasítás fordítása KOMPRESOR PKO 270 A4 KOMPRESOR PKO 270 A4 Navodila za upravljanje in varnostna opozorila Pokyny pro obsluhu a bezpečnostní...
Page 2
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját. Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave. Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Page 5
Read and follow the operating and safety instructions before you start working with this power tool. Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat!. Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte! Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní...
Table of contents: Page: Introduction Device description Scope of delivery Intended use Safety information Technical data Before starting the equipment Attachment and operation Electrical connection Cleaning, maintenance and storage Disposal and recycling Transport Troubleshooting Warranty certificate Declaration of conformity GB/IE...
4. Intended use Take care of your tools – Keep your compressor clean in order to work well The compressor is designed to generate compressed air for and safely. compressed-air driven tools which can be driven with an air Follow the maintenance instructions. –...
Replacing the power cable • Do not process media such as white spirit, butyl alcohol – To prevent hazards, leave the replacement of dam- and methylene chloride with the PVC pressure hose. These aged power cables strictly to the manufacturer or a media will destroy the pressure hose.
The noise emission values were measured in accordance • Long supply cables, extensions, cable reels etc. cause a with EN ISO 3744:2010. drop in voltage and can impede motor start-up. At low temperatures below +5°C, sluggishness may make • Wear hearing protection. starting difficult or impossible.
10.2 Maintenance work on the pressure vessel (Fig. 1) This may have the following causes: • Passage points, where connection cables are passed m Important! To ensure a long service life of the pressure through windows or doors. vessel (8), drain off the condensed water by opening the Kinks where the connection cable has been improperly drain valve (10) each time after using.
10.6 Cleaning the intake filter (Fig. 3, 12, 13) Old devices must not be disposed of with household The intake filter prevents dust and dirt being drawn in. It is waste! essential to clean this filter after at least every 300 hours in This symbol indicates that this product must not be service.
13. Troubleshooting Fault Possible cause Remedy • No supply voltage. • Check the supply voltage, the power plug and the The compressor does not start. socket-outlet. • Insufficient supply voltage. • Make sure that the extension cable is not too long. Use an extension cable with large enough wires.
14. Warranty certificate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number printed below.
Page 15
Tartalomjegyzék: Oldal: Bevezetés A készülék leírása Szállított elemek Rendeltetésszerűi használat Biztonsági utasítások Technikai adatok Beüzemeltetés előtt Felépítés és kezelés Elektromos csatlakoztatás 10. Tisztítás, karbantartás és tárolás Megsemmisítés és újrahasznosítás Szállítás Hibaelhárítás 14. Jótállási Tájékoztató Konformkijelentés...
1. Bevezetés 2. A készülék leírása (ábra 1-14) GYÁRTÓ: Szállítófogantyú scheppach Nyomáskapcsoló Fabrikation von Holzbearbeitungsmaschinen GmbH Gyorskuplung (szabályozott préslég) Günzburger Straße 69 Manométer (le lehet olvasni a beállított nyomást) D-89335 Ichenhausen Nyomásszabályozó Manométer (le lehet olvasni a kazánnyomást) TISZTELT VÁSÁRLÓ! Gyorskuplung (szabályozatlan préslég) Sok örömet és sikert kívánunk Önnek, amikor az új készülé- Nyomástartály...
4. Rendeltetésszerűi használat – Hosszú hajnál viseljen hajhálót. – A szabadban történö munkálatoknál gumikesztyű A kompresszor préslég előállítására szolgál, a préslég ál- és tapadós lábbeli ajánlatos. tal üzemeltetett szerszámokhoz, amelyek cca. 260 l/perc-i Ne használja fel a kábelt más célokra légmennyiséggel lehetnek üzemeltetve (mint például ab- –...
Page 18
Figyelem! adatokat és megjelöléseket. Adott esetben kiegészítő vé- – Saját biztonságáért, csak a használati utasításban dőintézkedéseket kell elvégezni, különösen szükséges a megadott vagy a gyártó által ajánlott vagy meg- megfelelő ruhák és maszkok hordása. adott kellékeket és pótkészülékeket használni. A Tilos a dohányzás a szórási folyamat ideje alatt, vala- •...
6. Technikai adatok 8.1 A kerekek felszerelése (ábra 4,5) • Az 5-ös képen mutatottak szerint felszerelni a mellékelt kerekeket. 230 V ~ 50Hz Hálózati csatlakozás 1800 Motorteljesítmény W 8.2 Az állóláb felszerelése (ábra 4,6) Üzemmód • A 6-os képen mutatottak szerint felszerelni a mellékelt 2850 perc állólábat.
m Figyelem! főkapcsolónál (17) kapcsolja le, és várjon, amíg lehűl. Ezu- tán nyomja le a túlterhelésvédő kapcsolót (26), és kapcsolja Minden tisztítási és karbantartási munka előtt a készüléket vissza a kompresszort. nyomásnélkülire kell tenni! Sérülés veszélye! 9. Elektromos csatlakoztatás 10.1 Tisztítás •...
11. Megsemmisítés és újrahasznosítás Miután leeresztette az esetleg meglevő légnyomást, ki tudja csavarni az olaj-leeresztőcsavart (12) a kompresszorszi- vattyúból (13). Ahhoz hogy ne folyon ki az olaj ellenőrzés A szállítási károk megakadályozásához a készülék egy nélkül, tartson egy kis pléhcsatornát alá és fogja fel egy csomagolásban található.
13. Hibaelhárítás Üzemzavar Lehetséges ok Elhárítás • Hiányzik a hálózati feszültség. • Leellenőrizni a kábelt, biztosítékot és a dugaszoló Nem fut a kompresszor. aljzatot. • Túl alacsony a hálózati feszültség. • Kerülje el a túl hosszú hosszabbítókábelt. Elegendő keresztmetszetű hosszabbítókábelt használni. •...
14. JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése: Gyártási szám: Kompresszor 298828 A termék típusa: A termék azonosításra alkalmas részeinek meghatározása: PKO270A4 A gyártó cégneve, címe és email címe: A szerviz neve, címe és telefonszáma: scheppach scheppach.kiss Fabrikation von Holzbearbeitungsmaschine GmbH Hösök utja 3 HU - 5931 Nagyszenas Günzburger Straße 69 DE-89335 Ichenhausen...
Page 24
A jótállási igény bejelentésének és javításra átvételi A hiba oka: időpontja: A fogyasztó részére történő visszaadás időpontja: A hiba javításának módja: A szerviz bélyegzője, kelt és aláírása: A javításra tekintettel a jótállás új határideje:...
Page 25
Kazalo: Stran: Uvod Opis naprave Obseg dostave Predpisana namenska uporaba Varnostni napotkii Tehnični podatki Pred prvim zagonom Zgradba in upravljanje Električni priključek 10. Čiščenje, vzdrževanje in skladiščenje 11. Odstranjevanje in ponovna uporaba 12. Transport 13. Pomoč pri motnjah 14. Garancijski list 15.
4. Predpisana namenska uporaba Kabla na uporabljajte za druge namene – Orodja ne prenašajte za kabel in kabla ne upo- Kompresor je namenjen za proizvajanje stisnjenega zraka rabljajte za izvlačenje vtikača iz vtičnice. za orodja na stisnjen zrak, ki jih lahko uporabljate s koli- Kabel varujte pred toploto, oljem in pred ostrimi –...
Hrup • V povezavi s tlačnimi gibkimi cevmi iz PVC-ja ne upo- – Pri uporabi kompresorja nosite glušnike. rabljajte medijev, kot so testni bencin, butil alkohol in metil Zamenjava priključnega voda klorid. Ti mediji namreč uničijo tlačne gibke cevi. Če je priključni vod poškodovan, vam ga mora za- –...
7. Pred prvim zagonom 8.7 Nastavitev tlaka: (Slika 1,3) • S tlačnim regulatorjem (5) nastavite tlak na manometru Pred priključitvijo preverite, ali se podatki na tipski tablici (4). ujemajo z omrežnimi podatki. Nastavljen tlak lahko odčitate na hitri sklopki (3). •...
m Pozor! Električni priključni vodniki morajo ustrezati zadevnim dolo- čilom standardov VDE in DIN. Uporabljajte samo priključne Kondenzat iz tlačnega zbiralnika vsebuje ostanke vode z oznako „H05VV-F“. olja. Kondenzat odstranite okolju prijazno na ustre- Po predpisih mora biti opis tipa priključnega voda natisnjen znem zbirališču.
m Pozor! Vse o možnostih za odstranjevanje odsluženih naprav Kompresor hranite samo v suhem in nepooblašče- boste izvedeli pri vaši občinski ali mestni upravi. nim osebam nedostopnem okolju. Ne nagibajte ga, ampak gam skladiščite samo v pokončnem položaju! Odpadne opreme ne odvrzite med gospodinjske Drugače lahko izteče olje! odpadke! Ta simbol označuje, da je tega izdelek v skladu z...
14. Garancijski list Proizvajalec: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 DE-89335 Ichenhausen Naslov servisa: Top Nova d.o.o. Brodisce 22 SI - 1236 Trzin Telefonska št. servisa: +800 4003 4003 (0,00 €/Min.) E-poštni naslov (SI): service.SI@scheppach.com S tem garancijskim listom scheppach Fabrikation von Holzbearbeitungsmaschine GmbH jamčimo, da bo izdelek v garancij- skem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
Page 33
Obsah: Strana: Úvod Popis přístroje Rozsah dodávky Použití podle účelu určení Bezpečnostní pokyny Technická data Před uvedením do provozu Montáž a obsluha Elektrická přípojka 10. Čištění, údržba a uložení 11. Likvidace a recyklace 12. Doprava 13. Odstraňování závad 14. Záruční list 15.
1. Úvod 2. Popis přístroje (obr. 1-14) Přepravní rukojeť VÝROBCE: Tlakový spínač scheppach Rychlospojka (regulovaný stlačený vzduch) Fabrikation von Holzbearbeitungsmaschinen GmbH Manometr (nastavený tlak může být odečten) Günzburger Straße 69 Regulátor tlaku D-89335 Ichenhausen Manometr (tlak tlakové nádoby může být odečten) Rychlospojka (neregulovaný...
4. Použití podle účelu určení – Při práci ve volném prostranství jsou vhodné gumové rukavice a pevná neklouzavá obuv Kompresor slouží k výrobě stlačeného vzduchu pro nástro- V případě dlouhých vlasů noste vlasovou síťku. – je provozované se stlačeným vzduchem, které mohou být Nepoužívejte kabel na účely, pro které...
davných přístrojů nebo příslušenství, které nejsou • Jídlo a nápoje neskladovat nebo nekonzumovat v pracov- doporučeny v návodu k obsluze nebo katalogu, ní místnosti. Výpary barev jsou zdraví škodlivé. může pro Vás osobně znamenat nebezpečí zranění. Pracovní místnost musí být větší než 30 m a musí...
2.42 dB Nejistota K 8.5 Připojení na síť PA/WA IP20 Druh ochrany • Kompresor je vybaven síťovým vedením s vidlicí s ochran- cca. 27 Hmotnost přístroje v kg ným kontaktem. Tato může být připojena na každou zá- suvku s ochranným kolíkem 220-240V ~ 50 Hz, která je Olej (15W 40) l cca.
Jeho příčinami mohou být: dobu (viz bod 10.7.1). Vypouštěcí šroub se otevře otáčením • Poškození tlakem, je-li přívodní kabel veden oknem nebo proti směru hodinových ručiček (při pohledu ze spodní stra- štěrbinou ve dveřích. ny kompresoru na šroub), aby mohla kondenzovaná voda Prohnutí...
O možnostech ke zlikvidování vysloužilých přístrojů se stlačeným vzduchem (cca 3 bary) a v opačném pořadí na- montovány. dozvíte ve správě Vaší obce či města. 10.7 Uložení Odpadní zařízení nesmějí být likvidována spolu s m Pozor! domácím odpadem! Vytáhněte síťovou zástrčku, odvzdušněte přístroj a Tento symbol upozorňuje, že tento výrobek nesmí...
14. Záruční list Važena zakaznice, važeny zakazniku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefo- nicky na níže uvedeném servisním čísle.
Page 41
Obsah: Strana: Úvod Popis prístroja Rozsah dodávky Správny spôsob použitia Bezpečnostné pokyny Technické údaje Pred uvedením do prevádzky Zloženie a obsluha Elektrická prípojka 10. Čistenie, údržba a skladovanie 11. Likvidácia a recyklácia 12. Doprava 13. Odstraňovanie porúch 14. Záručný list 15.
4. Správny spôsob použitia Nepreťažujte Vaše prístroje – Práca je dôkladnejšia a bezpečnejšia v rozmedzí Kompresor slúži na výrobu stlačeného vzduchu pre pneu- uvedeného výkonu prístroja. maticky poháňané nástroje, ktoré sa môžu prevádzkovať s Pri práci používajte vhodný pracovný odev množstvom vzduchu do cca 260 l/min (napr.
Page 44
Elektrický prístroj nechajte opraviť vyučeným elektri- Prosím dbajte na údaje výrobcu týchto použitých látok o károm. potrebných ochranných opatreniach. Tento elektrický prístroj je v súlade s príslušnými bez- Je potrebné dbať na údaje a označenia podľa smerníc – • pečnostnými smernicami. Opravy smie vykonávať o nebezpečných látkach uvedené...
6. Technické údaje 8.1 Montáž kolies (obr. 4,5) • Namontujte priložené kolesá tak, ako je to znázornené na obrázku 5. 230 V ~ 50Hz Sieťové pripojenie 1800 Výkon motora W 8.2 Montáž podstavcovej nohy (obr. 4,6) Pracovný režim • Namontujte priloženú podstavcovú nohu tak, ako je to 2850 min znázornené...
m Pozor! vypínača zap/vyp (17) a počkajte, kým sa kompresor ne- ochladí. Zatlačte potom ochranný vypínač (26) a znovu Pred všetkými čistiacimi a údržbovými prácami zbaviť prí- zapnite kompresor. stroj tlaku! Nebezpečenstvo poranenia! 9. Elektrická prípojka 10.1 Čistenie • Udržujte prístroj vždy v čo najčistejšom stave bez pra- Nainštalovaný...
11. Likvidácia a recyklácia 10.5 Výmena oleja (obr. 1,10,11) Vypnite motor a vytiahnite elektrický kábel zo zásuvky. Od- stráňte tesniacu zátku oleja (16). Po vypustení prípadného Prístroj sa nachádza v obale za účelom zabránenia poško- prítomného vzduchového tlaku môžete odskrutkovať olejo- deniu pri transporte.
13. Odstraňovanie porúch Porucha Možná príčina Náprava • Nie je k dispozícii sieťové napätie. • Skontrolovať kábel, sieťovú zástrčku, poistku a zásuvku. Kompresor nebeží. • Príliš nízke sieťové napätie. • Nepoužívať príliš dlhé predlžovacie káble. Použiť predlžovací kábel s dostatočným prierezom žily. •...
14. Záručný list Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež...
Page 50
Inhaltsverzeichnis: Seite: Einleitung Gerätebeschreibung Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Technische Daten Vor Inbetriebnahme Aufbau und Bedienung Elektrischer Anschluss 10. Reinigung, Wartung und Lagerung 11. Entsorgung und Wiederverwertung 12. Transport 13. Störungsabhilfe 14. Garantieurkunde 15. Konformitätserklärung DE/AT/CH...
1. Einleitung 2. Gerätebeschreibung (Abb. 1-14) HERSTELLER: Transportgriff scheppach Druckschalter Fabrikation von Holzbearbeitungsmaschinen GmbH Schnellkupplung (geregelte Druckluft) Günzburger Straße 69 Manometer (eingestellter Druck kann abgelesen wer- D-89335 Ichenhausen den) Druckregler VEREHRTER KUNDE, Manometer (Kesseldruck kann abgelesen werden) Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten Schnellkupplung (ungeregelte Druckluft) mit Ihrem neuen Gerät.
4. Bestimmungsgemäße Verwendung Tragen Sie geeignete Kleidung – Tragen Sie keine weite Kleidung oder Schmuck, sie Der Kompressor dient zum Erzeugen von Druckluft für druck- könnten von beweglichen Teilen erfasst werden. luftbetriebene Werkzeuge, welche mit einer Luftmenge bis Bei Arbeiten im Freien sind Gummihandschuhe und –...
Page 53
Sicherheitshinweise beim Farbspritzen – Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt. • Keine Lacke oder Lösungsmittel mit einem Flammpunkt Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofach- von weniger als 55° C verarbeiten. Explosionsgefahr! kraft reparieren Lacke und Lösungsmittel nicht erwärmen.
8. Aufbau und Bedienung Auch bei sachgemäßer Verwendung des Gerätes bleibt im- mer ein gewisses Restrisiko, das nicht ausgeschlossen wer- den kann. Aus der Art und Konstruktion des Gerätes können m Achtung! die folgenden potentiellen Gefährdungen abgeleitet wer- Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! den: •...
8.9 Montage des Druckluftschlauchs (Bild 1,3) Anschlüsse und Reparaturen der elektrischen Ausrüstung • Für Arbeiten in größerer Entfernung vom Kompressor kann dürfen nur von einer Elektro-Fachkraft durchgeführt werden. der Druckluftschlauch (14) verwendet werden. Schließen Sie dazu den Stecknippel (H) des Druckluftschlauchs an Bei Rückfragen bitte folgende Daten angeben: einer der Schnellkupplungen (3, 7) an.
m Achtung! das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig Den Kompressor nur in trockener und für Unbefugte funktioniert, muss dies von Zeit zu Zeit betätigt werden. Zie- unzugänglicher Umgebung aufbewahren. Nicht kip- hen Sie so stark am Ring, bis die Druckluft hörbar abbläst.
12. Transport Verwenden Sie zum Transport den Transportgriff (1) und fahren Sie damit den Kompressor. Beachten Sie beim Anheben des Kompressors dessen Gewicht (siehe Technische Daten). Sorgen Sie beim Transport des Kompressors in Kraftfahrzeugen für eine gute Ladungssicherung. 13. Störungsabhilfe Störung Mögliche Ursache Abhilfe...
14. Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, be- dauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung.
