BECAUSE JUST ADD WATER IS
PRETTY MUCH THE INSTRUCTIONS
FOR A WONDERFUL LIFE.
Thank you for buying an American Standard faucet.
We're so grateful you did, and you will be too. Because faucets don't just bring
us water—they're called upon to clean up brownie pans, luxuriated under by
sleepy not-morning-people, and spit on by teeth-brushing kids. How do we
know? Just like you, we've lived with that same beautiful chaos called life for
almost 150 years. We believe that while every home should appreciate in
value, we never forget the sentimental value that grows from enjoying life in
the heart of home—your kitchen and bath. That's why we love your stories
and ideas; they help us innovate with products that make your life easier.
Or, visit https://www.americanstandard-us.com/bathroom/
showers to watch video, view/download installation manuals
or learn more about your product.
Have a question or need help on install?
For questions or help on installation call us at 855-815-0004.
M985144 EN (11/21)
Advertisement
Table of Contents
Related Manuals for American Standard 7426508
Summary of Contents for American Standard 7426508
- Page 1 PRETTY MUCH THE INSTRUCTIONS FOR A WONDERFUL LIFE. Thank you for buying an American Standard faucet. We’re so grateful you did, and you will be too. Because faucets don’t just bring us water—they’re called upon to clean up brownie pans, luxuriated under by sleepy not-morning-people, and spit on by teeth-brushing kids.
-
Page 2: Inside The Box

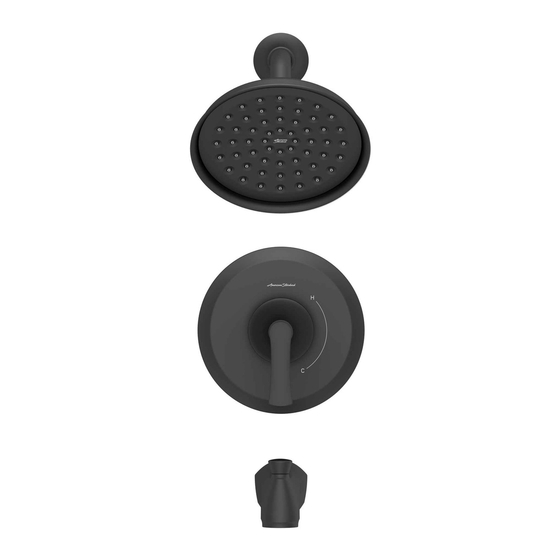

OWNERS MANUAL Pressure Balancing Bath and Shower Kit 7426508/7427502/7428508/7429508 For use with shower heads rated at 4.9 L/min (1.3 gpm) or higher INSIDE THE BOX Image shown may vary from product purchased. Plaster Guard Showerhead Trim with Handle Rough Valve... -
Page 3: Installation Instructions
INSTALLATION INSTRUCTIONS ROUGH-IN VALVE STANDARD WALL INSTALLATION Turn off hot and cold water supplies before beginning. • See Roughing-in diagram before starting. • Remove the PLASTER GUARD (8) and CARTRIDGE COVER (7) for proper installation. • Mount VALVE BODY to cross brace (2" X 4") with-in wall. Use wood screws to secure VALVE BODY to brace. •... - Page 4 ROUGH-IN VALVE THIN WALL INSTALLATION Turn off hot and cold water supplies before beginning. • See Roughing-in diagram before starting. • Finished wall should allow for a 3-1/2" diameter opening (Use Plaster Guard for guidance). • Remove PLASTER GUARD (8), rotate 90˚ counter clockwise and install the two screws. (Thin wall text should be on top) •...
- Page 5 WALL PLATE INSTALLATION STANDARD WALL INSTALLATION • Figure 1. Remove plaster guard and cartridge cover from the valve. Push CAP (1) over VALVE CARTRIDGE (2) until seated against stop. • Figure 2. Push MOUNTING PLATE (3) onto CAP (1) and attach to valve body with LONG SCREWS (4). •...
- Page 6 HANDLE INSTALLATION • Hold ADAPTER (4) onto CARTRIDGE STEM (2) and install ADAPTER SCREW (5) through ADAPTER (4) into CARTRIDGE STEM (2). Tighten ADAPTER SCREW (5) to secure ADAPTER (4) to CARTRIDGE STEM (2). • Install HANDLE (1) by pushing it onto CARTRIDGE STEM (2) and tightening SET SCREW (3) from below with 2.5 mm Hex Wrench supplied.
- Page 7 SERVICE Turn off hot and cold water supplies before beginning. TO GAIN ACCESS TO VALVE FOR SERVICING • Remove HANDLE (see step 3 and reverse). • Remove ESCUTCHEON and CARTRIDGE CAP (see step 1 and reverse). VALVE LEAKS WHEN SHUT OFF •...
-
Page 8: Warranty
Register your faucet at www.americanstandard.com. Please save your proof of purchase (sale receipt). If you need assistance or do not have access to our website, please contact American Standard Customer Care at: (800) 442-1902. An American Standard representative will assist in completing the warranty registration. -
Page 9: Tell Us What You Think
Please leave us a product review or story at americanstandard.com/reviews Happy I purchased this faucet 08/22/2019 00:04:41 CDT American Standard Kitchen Faucets Xavier SelectFlo Pull-Down Kitchen Faucet I enjoy the SelectFlo pull-down kitchen faucet with three spray patterns. It’s a great fit, finish and overall quality has been excellent. - Page 10 LE SEUL REMÈDE POUR UNE VIE EXTRAORDINAIRE. Merci d’avoir acheté un robinet American Standard. Nous sommes si contents que vous l’ayez fait, vous le serez également. Parce que les robinets ne servent pas uniquement à nous fournir de l’eau, ils servent à...
-
Page 11: Manuel Du Propriétaire
MANUEL DU PROPRIÉTAIRE Ensemble de douche et de baignoire à pression équilibrée 7426508/7427502/7428508/7429508 Pour une utilisation avec des pommes de douche évaluées à 4,9 L/min (1,3 gpm) ou plus CONTENU DE LA BOÎTE L’illustration peut être différente du produit acheté. -
Page 12: Consignes D'installation
CONSIGNES D’INSTALLATION INSTALLATION DU ROBINET BRUT SUR MUR STANDARD Coupez les alimentations en eau chaude et froide avant de commencer. • Consulter le schéma de gros-œuvre avant de commencer. • Retirer la SORTIE DE CLOISON (8) et le CACHE-CARTOUCHE (7) pour une bonne installation. •... -
Page 13: Eau Chaude
INSTALLATION DU ROBINET BRUT SUR MUR FIN Coupez les alimentations en eau chaude et froide avant de commencer. • Consulter le schéma de gros-œuvre avant de commencer. • Le mur fini doit pouvoir accueillir une ouverture de 3-1/2 po de diamètre (se référer à la sortie de cloison) •... - Page 14 INSTALLATION DE LA PLAQUE MURALE INSTALLATION SUR MUR STANDARD • Figure 1. Retirer la sortie de cloison et le cache-cartouche du robinet. Enfoncer le CAPUCHON (1) sur la CARTOUCHE DU ROBINET (2) jusqu’à ce qu’il soit bien placé contre la butée d’arrêt. •...
- Page 15 INSTALLATION DE LA POIGNÉE • Maintenir l’ADAPTATEUR (4) sur la TIGE DE LA CARTOUCHE (2) et insérer la VIS DE CALAGE DE L’ADAPTATEUR (5) dans la TIGE DE LA CARTOUCHE (2) en la faisant passer par l’ADAPTATEUR (4). Serrer la VIS DE CALAGE DE L’ADAPTATEUR (5) pour fixer l’ADAPTATEUR (4) sur la TIGE DE LA CARTOUCHE (2).
- Page 16 ENTRETIEN Fermer l’alimentation en eau chaude et froide avant de commencer. POUR ACCÉDER AU ROBINET • Enlevez la POIGNÉE (voir l’étape 3, mais à l’inverse). • Enlevez l’ÉCUSSON et le CAPUCHON DE CARTOUCHE (voir l’étape 1, mais à l’inverse). LE ROBINET FUIT LORSQU’IL EST FERMÉ •...
-
Page 17: Garantie
Enregistrez votre robinet sur www.americanstandard.com. Conservez votre preuve d’achat (ticket de caisse). Si vous avez besoin d’aide ou n’avez pas accès à notre site Web, veuillez appeler le service à la clientèle d’American Standard au numéro suivant : 800 442-1902 Un représentant d’American Standard vous aidera à remplir l’enregistrement de la garantie. - Page 18 Veuillez nous laisser une critique ou une expérience du produit à l’adresse americanstandard.com/reviews Satisfait d’avoir acheté ce robinet 08/22/2019 00:04:41 CDT American Standard Robinet de cuisine Robinet de cuisine amovible vers le bas Xavier SelectFlo Je profite du robinet de cuisine amovible vers le bas SelectFlo équipé...
- Page 19 PRÁCTICAMENTE LA INSTRUCCIÓN PARA UNA VIDA MARAVILLOSA. Gracias por comprar una llave American Standard. Estamos muy agradecidos y usted también lo estará. Porque las llaves no solo nos dan agua; sino que participan en la limpieza de los moldes de brownies contemplados con ojos somnolientos de personas no mañaneras y de niños...
-
Page 20: Manual Del Propietario
MANUAL DEL PROPIETARIO Kit de para baño y ducha con equilibrio de presión 7426508/7427502/7428508/7429508 Para usar con cabezales de ducha de 4,9 l/min (1,3 gpm) o más DENTRO DE LA CAJA La imagen puede diferir del producto comprado. Protector de yeso... -
Page 21: Instrucciones De Instalación
INSTRUCCIONES DE INSTALACIÓN INSTALACIÓN DE VÁLVULA EMPOTRADA EN PARED ESTÁNDAR Cierre los suministros de agua caliente y fría antes de comenzar. • Consulte el diagrama de preparación antes de comenzar. • Retire el PROTECTOR DE YESO (8) y la TAPA DEL CARTUCHO (7) para su correcta instalación. •... - Page 22 INSTALACIÓN DE VÁLVULA EMPOTRADA EN PARED DELGADA Cierre los suministros de agua caliente y fría antes de comenzar. • Consulte el diagrama de preparación antes de comenzar. • La pared acabada debe poder tener una abertura con un diámetro de 3-1/2" (usar el protector de yeso como guía).
- Page 23 INSTALACIÓN DE LA PLACA DE PARED INSTALACIÓN EN PARED ESTÁNDAR • Figura 1. Retire el protector de yeso y la tapa del cartucho de la válvula. Empuje la TAPA (1) por encima del CARTUCHO DE LA VÁLVULA (2) hasta que esté apoyada contra el dispositivo de retención. •...
- Page 24 INSTALACIÓN DE LA MANIJA • Sostenga el ADAPTADOR (4) en el VÁSTAGO DEL CARTUCHO (2) e instale el TORNILLO DEL ADAPTADOR (5) a través del ADAPTADOR (4) en el VÁSTAGO DEL CARTUCHO (2). Apriete el TORNILLO DEL ADAPTADOR (5) para asegurar el ADAPTADOR (4) al VÁSTAGO DEL CARTUCHO (2).
- Page 25 SERVICIO Desconecte los suministros de agua caliente y fría antes de comenzar. PARA ACCEDER A LA VÁLVULA Y DARLE SERVICIO • Retire la MANIJA (vea el paso 3 e inviértalo). • Retire el CHAPETÓN y la TAPA DEL CARTUCHO (vea el paso 1 e inviértalo). FUGAS EN LA VÁLVULA CUANDO ESTÁ...
- Page 26 Registre la llave en www.americanstandard.com. Guarde el comprobante de compra (recibo de compra). Si necesita asistencia o no puede acceder a nuestro sitio web, comuníquese con la Atención al Cliente de American Standard llamando al: (800) 442-1902. Un representante de American Standard lo ayudará a completar la inscripción de la garantía.
- Page 27 Deje su opinión o historia sobre el producto en americanstandard.com/reviews Contento de haber comprado esta llave 08/22/2019 00:04:41 CDT ALlaves de cocina American Standard Xavier Llave para cocina con manija para tirar hacia abajo SelectFlo Disfruto de mi llave para cocina con manija para tirar hacia abajo SelectFlo con sus tres patrones de rociado.
