Page 1 à la version de votre balance. Cliquez sur le lien ou passez à la page affichée. Date Codes Link/Page # 3423, 3023, 2923, 2823, 2623, 2423, 2223, Click here or skip to the 2023, 1723 next page...

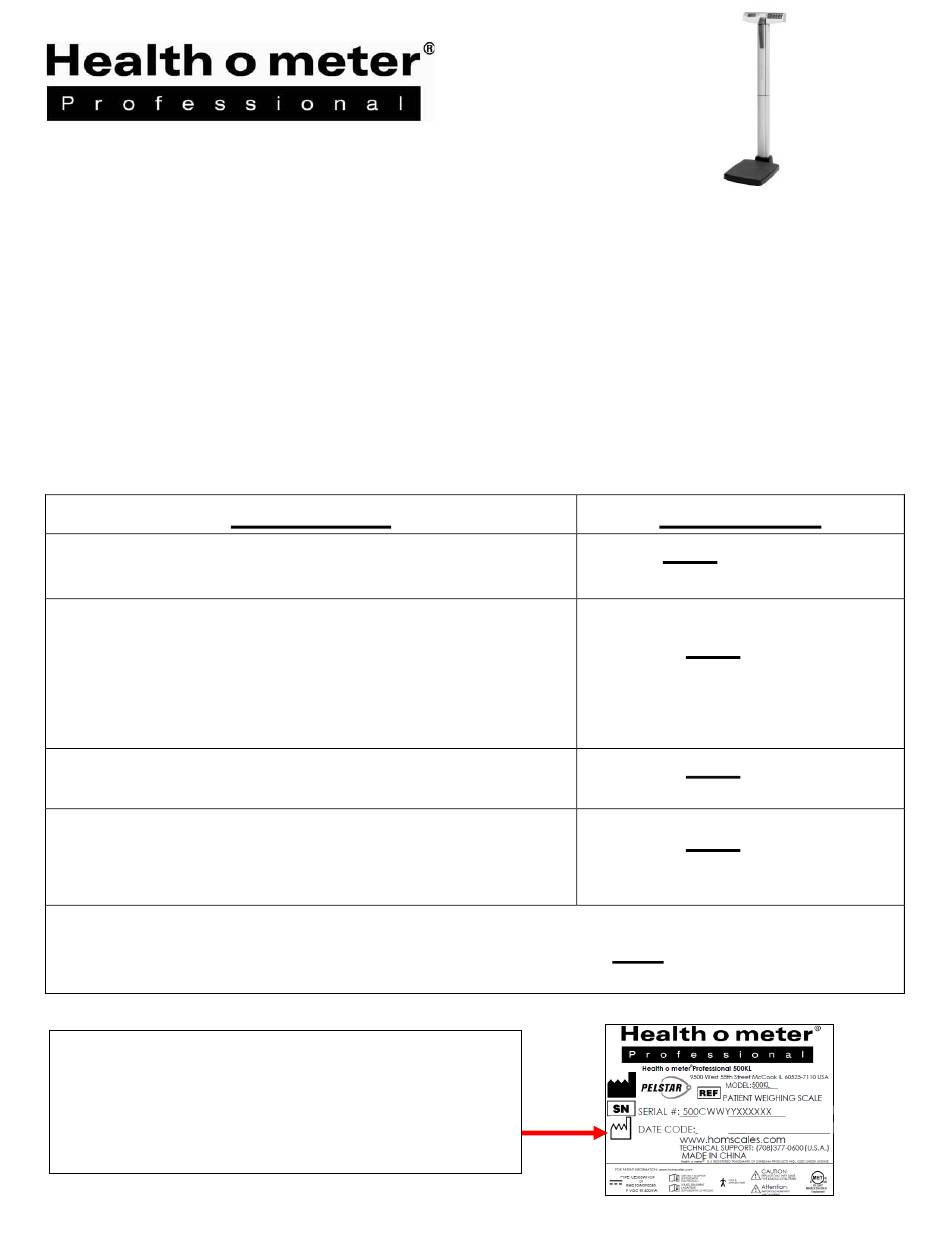

Page 2 Model 500KL / 500KG CLICK THE BOX BELOW OR SKIP TO THE PAGE NOTED Specifications / Certifications / Cautions and Definition of Connectivity / Warnings Symbols Disposal p. 2 p. 3 Powering the Assembly Set Up Scale / Battery Instructions Instructions Replacement p.11...
Page 3 Caregivers should ensure that the patient is stable and provide support as needed when getting onto and off of the scale. When operating the scale with the AC adapter: • Operate this scale exclusively with the AC adapter provided by Health o meter Professional. Use of ®...
Page 4 Back to Home Page SPECIFICATIONS FOR THIS SCALE General This eye level digital beam scale uses highly sophisticated microprocessor technology. This precision scale is designed to provide accurate, reliable and repeatable weight measurements. In addition, each scale is designed to provide the user with features that make the weighing process simple, fast, and convenient.
Page 5 For more information regarding ® how to connect the scale to other electronic devices, please contact Health o meter Professional Scales Technical Support, available during normal business hours at 1-800-638- 3722.
Page 6 Carefully inspect the carton for shipping damage before unpacking. If damage is found, contact ® your shipper or a Health o meter Professional representative immediately at 1-800-815-6615. Claims must be filed with the shipper as soon as possible after receipt of the package. The following information details what you will find inside the main carton as you unpack the parts for assembly.
Page 7 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 1. Carefully remove the contents of the carton and place each part on a flat, level, and dry surface.
Page 8 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 2. Remove the 4 column Screws and washers mounting screws and washers from the bottom of column B and set aside for assembly Column B step 7. 3. Locate the load cell connector cable inside column A.
Page 9 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 5. Remove the black wheel cover from the packaging. Read the “Attention” label then remove it from the bracket. Place the cover back onto the platform. 6. Obtain the scale pillar and locate the load cell cable. Place the pillar above the platform and cover with the display head facing the scale...
Page 10 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 8. On the underside of the platform, feed the wire for the power adapter port through the base and plug into the port. Note: Ensure the wire is tucked into the slot in the base as shown.
Page 11 1. Connect the AC adapter (not included) into the adapter jack on the scale platform C. ® Warning: To avoid a safety hazard, use only a Health o meter Professional AC adapter. 2. Plug the scale’s AC adapter into the power source.
Page 12 Back to Home Page SET UP INSTRUCTIONS To enter the Options mode, push and hold the ENTER button while pressing and releasing the button Auto Off Function When powering the scale via the AC adapter, the display can be set to power off after a period of inactivity.
Page 13 ® Health o meter Professional recommends that if the Disable option is selected, users should manually zero the scale before each weight measurement by...
Page 14 Enabling this feature means the scale will zero itself when it is powered on. After each use, the scale will clear the weight of the patient and set itself back to the initial zero level it found on start-up. Health o meter® Professional recommends keeping this setting as Enable.
Page 15 Back to Home Page OPERATING INSTRUCTIONS Keypad Function Description Turns scale on and off. Also used when entering Calibration or Options mode. Holds the displayed weight until the button is pressed again to release HOLD/RLS/ the value. Will recall the previously locked weight if pressed when RECALL nothing is on the scale.
Page 16 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Screen Icons Icon Description Indicates scale is being powered by batteries. Also indicates level of battery power remaining. Indicates scale is being powered by AC adapter. ZERO Displays along with dashes when scale is zeroing. Flashes during weighing process.
Page 17 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Weighing a Patient Note: When this scale is turned on, it will always default to the settings and units last used (LB or KG). 1. With all weight off the scale, press the button to turn on the scale.
Page 18 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Weighing a Patient and Taring a Known Weight (Pre-Tare): Pre-Tare can be performed for items between 0.2 lb and 200 lb (0.1 kg and 91 kg). 1. With all weight off the scale, press the button to turn on the scale.
Page 19 Back to Home Page HEIGHT MEASUREMENT INSTRUCTIONS CAUTION: Use caution when sliding height rod up and down. The rod should move smoothly; do not move the rod in a jerking motion. Fold headpiece down when not in use. Note: Patients must be a minimum of 23-5/8” (60 cm) tall for the height to be accurately measured.
Page 20 4. Do not pour or spray fluids directly on the scale. Replacement Parts Parts may be available if a piece of the scale needs to be replaced. Contact Health o meter Professional Scales Customer Service at 1-800-815-6615 to inquire about the availability of these replacement parts.
Page 21 Back to Home Page CALIBRATION This scale has been factory calibrated, and does not require calibration prior to use. There are no requirements for calibration in the field; users should adhere to their institution’s calibration policies. If required, the scale can be calibrated. Calibration of your scale is performed using 80 kilograms (KG) or 200 pounds (LB), according to the units of measure used upon entering into the calibration path.
Page 22 Troubleshooting Before contacting service personnel, refer to the following instructions to check and to correct any failures. If display shows other error messages than displayed below, contact ® Health o meter Professional Scales Technical Support at 1-800-638-3722. Symptom Possible Cause...
Page 23 PLEASE REGISTER YOUR SCALE FOR WARRANTY COVERAGE AT: www.homscales.com ® ® Health o meter is a registered trademark of Sunbeam Products, Inc. used under license. Health o meter ® Professional products are manufactured, designed, and owned by Pelstar , LLC. We reserve the right to improve, ®...
Page 24: Table Of Contents
Haga clic en el enlace o salte a la página indicada Especificaciones / Certificaciones / Precauciones y Definición de Los Conectividad / Advertencias Disposición Símbolos p. 24 p. 25 p. 26 Encendido de la Instrucciones de Instrucciones de Báscula/ Cambio Ensamblado Instalación de Batería...
Page 25 PRECAUCIONES Y ADVERTENCIAS Uso Previsto ® Esta báscula de plataforma Health o meter Professional se prevé que sea usada en un entorno médico profesional por personal médico capacitado. Este producto fue diseñado para pesar a pacientes colocados con seguridad y de pie sobre la plataforma. El uso previsto del tallímetro integrado es medir la estatura de los pacientes.
Page 26 Volver a la Página de Inicio ESPECIFICACIONES Generalidades Esta báscula de columna digital a nivel de los ojos utiliza una tecnología de microprocesamiento altamente sofisticada. Esta báscula está diseñada para proporcionar medidas exactas, confiables y repetibles del peso. Además, cada báscula se diseña para proveer al usuario de características que hacen el proceso de pesaje simple, rápido y conveniente.
Page 27 Para obtener más información sobre cómo conectar esta báscula a otros dispositivos electrónicos, comuníquese ® con el Soporte Técnico de Básculas Health o meter Professional, al número 800-638-3722 durante horas hábiles.
Page 28: Instrucciones De Ensamblado
Vídeo de Ensamblado Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO Nota: Esta báscula ha sido calibrada de fábrica y no requiere calibración antes de su uso. Antes de Ensamblar Cada báscula digital de columna a nivel de los ojos 500KL/500KG es enviada sin ensamblar en un embalaje.
Page 29 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN) Ensamblado de la Báscula 1. Remueva cuidadosamente los contenidos del empaque y coloque cada pieza sobre una superficie plana, nivelada y seca. ABERTURA DEL TALLÍMETRO G COLUMNA A PARTE SUPERIOR DEL TALLÍMETRO D PRECAUCIÓN PARTE INFERIOR DEL TALLÍMETRO E TENGA CUIDADO CON LOS...
Page 30 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLAJE (CONT.) 2. Retire tornillos Tornillos y arandelas arandelas de ensamblado de la base de la columna B y retire para su ensamblado en el paso 7. Columna B 3. Localice el cable conector de Columna B la celda de carga dentro de la Columna A...
Page 31 Volver a la Página de Inicio INSTRUCCIONES DE MONTAJE (CONTINUACIÓN) 5. Retire la cubierta negra del empaque. Lea la etiqueta que dice "Atención" y luego retírela del soporte. Vuelva a colocar la cubierta en la plataforma. Ubique el cable de la celda de carga en el pilar de la báscula.
Page 32 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN) 8. En la parte inferior de la plataforma, pase el cable del puerto adaptador corriente a través de la base y conéctelo al puerto. Nota: Asegúrese de que el cable se encuentre insertado en la ranura de la base como se muestra en la imagen.
Page 33 Unidad de visualización Cubierta de las Baterías ® 2. Substituya o instale 6 baterías nuevas AA. Health o meter Professional recomienda usar baterías alcalinas o de litio, con especificación para operar a 130°F (54°C). No utilice baterías de cinc-carbón. 3. Vuelva a colocar la cubierta de las baterías al cabezal de display.
Page 34 Volver a la Página de Inicio INSTRUCCIONES DE INSTALACIÓN Para ingresar al modo Opciones, presione y sostenga ENTER mientras presiona y libera el botón Función Auto-Apagado Nota: El botón de Unidad está deshabilitado en modelos KG o KL activada o con la configuración “Unit View” deshabilitada. ®...
Page 35: Bloqueo De Unidad
Volver a la Página de Inicio INSTRUCCIONES DE INSTALACIÓN (CONTINUACIÓN) Bloqueo de la Unidad de Medición (LB o KG) (500KL solamente, esta característica no está disponible en el modelo 500KG) La unidad de medición de peso (libras / LB o kilogramos / KG) puede bloquearse para mostrar el peso en la unidad de medición seleccionada únicamente.
Page 36 Habilitar esta función significa que la báscula se pondrá a cero sola cuando se encienda. Después de cada uso, la báscula borrará el peso del paciente y se pondrá a su nivel inicial de CERO al arranque. Health o meter® Professional recomienda mantener este ajuste como Habilitar. Elija el ajuste que usted prefiera y presione CLEAR/REWEIGH para guardar su selección y salir del modo de...
Page 37: Instrucciones De Funcionamiento
Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO Teclado Función Descripción Enciende o apaga la báscula. También se usa cuando se ingresa a los modos de Calibración u Opciones. Retiene el peso mostrado hasta que el botón sea presionado otra vez HOLD/RLS/ para liberar el valor.
Page 38 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Íconos en la Pantalla Icon Description Indica que la báscula está funcionando con baterías. También indica el nivel de batería restante. Indica que la báscula está funcionando con el adaptador AC. ZERO Exhibe junto con guiones cuando la báscula está...
Page 39 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Pesaje de un Paciente Nota: Cuando se enciende, la báscula siempre usará por defecto todos los ajustes y las unidades usadas por última vez (LB o KG). 1. Con la báscula libre de peso, presione el botón para encender la báscula.
Page 40 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Pesaje de un Paciente y Tara de un Peso Conocido (Pre-Tara) La Pre-Tara puede realizarse para objetos entre 0.2 lb y 200 lb (0.1 kg y 91 kg). 1. Con la báscula libre de peso, presione el botón para encender la báscula.
Page 41: Instrucciones De Medición De La Estatura
Volver a la Página de Inicio INSTRUCCIONES DE MEDICIÓN DE LA ESTATURA PRECAUCIÓN: Tenga cuidado al deslizar el tallímetro hacia arriba y hacia abajo. La barra debería moverse suavemente; evite moverla dando tirones. Doble el tope del tallímetro cuando no lo use. Nota: Los pacientes deben tener un mínimo de 23-5/8”...
Page 42 Piezas de Recambio Existen refacciones disponibles si alguna pieza de la báscula debe ser reemplazada. Contacte a ® Servicio a Clientes de Health o meter Professional Scales al 1-800-815-6615 para consultar la disponibilidad de estas piezas de recambio Recubrimiento Teclado Part # 10-00263 Tope del tallímetro...
Page 43 Volver a la Página de Inicio CALIBRACIÓN Esta báscula ha sido calibrada de fábrica y no requiere calibración previo a su uso. No hay requerimientos para la calibración en campo; los usuarios deben ajustarse a las políticas de calibración de su organización. Si es necesario, la báscula puede ser calibrada. La calibración de su báscula se realiza usando 80 kilogramos (KG) o 200 libras (LB), según las unidades de medición usadas al ingresar a la ruta de calibración.
Page 44: Resolución De Problemas
Antes de entrar en contacto con el personal de servicio, consulte las instrucciones siguientes para comprobar y corregir cualquier falla. Si la pantalla muestra mensajes de error distintos a los ® mostrados abajo, contacte a: Soporte Técnico de Health o meter Professional Scales al 1-800- 638-3722.
Page 45 ® meter Professional son fabricados, diseñados, y de propiedad de Pelstar, LLC. Nos reservamos el derecho de ® mejorar, realzar, o modificar las características o especificaciones de los productos Health o meter Professional sin previo aviso. © Pelstar, LLC 2023...
Page 46 Cliquez sur le lien ou passez à la page notée Caractéristiques / Certifications / Précautions et Définition des Connectivité / Mises en Garde Symboles Élimination p. 46 p. 48 p. 47 Instructions de Alimenter la Instructions de Montage Balance Configuration p.49 p.54 p.55...
Page 47: Précautions Et Mises En Garde
PRÉCAUTIONS ET MISES EN GARDE UTILISATION PREVUE Cette balance Health o meter® Professional est destinée à être utilisée dans un environnement médical professionnel par un personnel médical qualifié. Ce produit a été conçu pour peser des patients qui sont correctement positionnés et debout sur la plateforme. La toise est destinée à mesurer la taille du patient.
Page 48 CARACTÉRISTIQUES DE CETTE BALANCE Général Cette balance numérique à hauteur des yeux est dotée d'une technologie de microprocesseur très sophistiquée. Cette balance de précision est conçue pour fournir des mesures de poids précises, fiables et répétables. En outre, chaque balance est conçue de manière à fournir à son utilisateur des fonctions qui rendent le processus de pesage simple, rapide et pratique.
Page 49 à la configuration de la communication sans fil fournies avec l'emballage. Élimination de la balance Cette balance Health o meter® Professional doit être éliminée convenablement en tant que déchet électronique. Respectez les réglementations nationales, régionales ou locales qui vous sont applicables en matière d'élimination des déchets électroniques ou des piles.
Page 50: Instructions De Montage
Inspectez soigneusement le carton pour vous assurer qu'il n'est pas endommagé avant de le déballer. Si vous remarquez des dommages, contactez immédiatement votre expéditeur ou un représentant de Health o meter® Professional au 1-800-815-6615. Toute réclamation doit être déposée auprès de l'expéditeur le plus tôt possible après réception du colis.
Page 51 INSTRUCTIONS DE MONTAGE (SUITE) 1. Sortez délicatement le contenu du carton et placez chaque pièce sur une surface plane, nivelée et sèche.
Page 52 INSTRUCTIONS DE MONTAGE (SUITE) 2. Retirez les 4 vis et rondelles Vis et rondelles destinées à la fixation de la colonne B du bas de cette dernière et réservez-les pour l'étape 8 du montage. Colonne B 3. Localisez le câble de connexion des cellules de Colonne B Colonne A...
Page 53 5. Retirer le couvercle de roue noir de l’emballage. Lisez l’étiquette attention, puis retirez-la du support. Remettre le couvercle sur la plate-forme. 6. Procurez-vous le pilier de balance et localisez le câble de cellule de charge. Placer le pilier au-dessus de la plate- forme et couvrir avec la tête d’affichage face à...
Page 54 INSTRUCTIONS DE MONTAGE (SUITE) 8. Mettez la plateforme de la balance C et sur le côté. Placez ensuite la colonne B sur le côté de manière à ce qu'elle soit perpendiculaire à la plateforme. L'avant de la tête d'affichage de la colonne A doit être tourné...
Page 55 Couvercle de la batterie ® 2. Remplacez ou installez 6 nouvelles piles AA. Health o meter Professional recommande l'utilisation des piles alcalines ou au lithium, conçues pour fonctionner à 54°C (130°F). Évitez d'utiliser des piles zinc-carbone. 3. Remettez le couvercle de la pile en place sur le dispositif d'affichage.
Page 56 INSTRUCTIONS DE CONFIGURATION Pour entrer dans le menu « Options », faites un appui long sur la touche ENTER tout en appuyant et en relâchant le bouton Fonction d'arrêt automatique Lorsque la balance est alimentée par l'adaptateur CA, vous pouvez régler l'écran pour qu'il s'éteigne après une période d'inactivité.
Page 57 INSTRUCTIONS DE CONFIGURATION (SUITE) Définir l'unité de mesure (LB ou KG) (Pour 500KL seulement, cette fonction n'est pas disponible sur le 500KG) L'unité de mesure du poids (livres / LB ou kilogrammes / KG) peut être définie de manière à n'afficher le poids que dans l'unité...
Page 58 L'activation de cette fonction fait que la balance se met à zéro d'elle-même lorsqu'elle est mise sous tension. Après chaque utilisation, la balance effacera le poids du patient et se remettra à zéro comme elle l'avait fait au démarrage. Health o meter® Professional recommande de garder cette fonction activée.
Page 59: Mode D'emploi
MODE D'EMPLOI Clavier Fonction Description Allume et éteint la balance. S'utilise également pour procéder à l'étalonnage ou entrer dans le menu Options. Maintient le poids affiché jusqu'à ce que le bouton soit à nouveau HOLD/RLS/ actionné pour libérer la valeur. Permet de rappeler le poids RECALL précédemment enregistré...
Page 60 MODE D'EMPLOI (SUITE) Icônes visibles à l'écran Icône Description Signale que la balance fonctionne sur piles. Indique également le niveau de puissance restante des piles. Indique que la balance fonctionne grâce à un adaptateur CA. ZERO S'affiche avec des tirets lorsque la balance se met à zéro. LOCK Clignote pendant la pesée.
Page 61 MODE D'EMPLOI (SUITE) Peser un patient N.B.: Lorsque la balance est allumée, elle est toujours réglée par défaut sur les derniers paramètres et unités utilisés (LB ou KG). 1. Après avoir retiré tout objet de la balance, appuyez sur la touche pour la mettre en marche.
Page 62 MODE D'EMPLOI (SUITE) Peser un patient et tarer un poids connu (prétarage): Le prétarage peut être effectué pour les objets ayant un poids compris entre 0,2 lb et 200 lb (0,1 kg et 91 kg). 1. Après avoir retiré tout objet de la balance, appuyez sur la touche pour la mettre en marche.
Page 63 DIRECTIVES SUR LA MESURE DE LA TAILLE ATTENTION : Soyez prudent lorsque vous tirez la toise de haut en bas. La tige doit glisser en douceur ; évitez de la manipuler de manière brusque. Rabattez la pièce conçue pour la tête lorsqu'elle n'est pas utilisée. N.B.: Les patients doivent avoir une taille minimale de 23-5/8”...
Page 64 Un entretien et un nettoyage appropriés sont essentiels pour garantir une précision et une efficacité durables des pesées. 1. Health o meter® Professional recommande d'utiliser l'une des solutions suivantes sur un chiffon doux ou une lingette jetable: ● solution d'eau et de savon doux ●...
Page 65: Étalonnage
ÉTALONNAGE Cette balance a été étalonnée en usine, et n'a pas besoin d'être étalonnée avant d'être utilisée. Il n'est pas nécessaire de la calibrer sur le terrain ; les utilisateurs doivent se conformer aux politiques de calibrage de leur institution. Si nécessaire, elle peut être étalonnée. L'étalonnage de la balance est effectué...
Page 66: Dépannage
Avant de contacter le technicien, reportez-vous aux instructions suivantes pour vérifier et corriger les éventuelles défaillances. Si l'écran affiche des messages d'erreur autres que ceux ci-dessous, contactez Service d'assistance technique pour les balances médicales de Health o meter® au 1-800-638- 3722. Anomalie...
Page 67 Que couvre la garantie ? Cette balance Health o meter® Professional est garantie à partir de la date de son achat contre les défauts liés aux matériaux ou à la fabrication pendant une période de deux (2) ans. Si le produit ne fonctionne pas correctement, retournez-le, fret payé...
Page 68 Model 500KL / 500KG CLICK THE BOX BELOW OR SKIP TO THE PAGE NOTED Specifications / Certifications / Cautions and Definition of Connectivity / Warnings Disposal Symbols p. 68 p. 69 p.70 Powering the Assembly Set Up Scale / Battery Instructions Instructions Replacement...
Page 69 Caregivers should ensure that the patient is stable and provide support as needed when getting onto and off of the scale. When operating the scale with the AC adapter: • Operate this scale exclusively with the AC adapter provided by Health o meter Professional. Use of ®...
Page 70 Back to Home Page SPECIFICATIONS FOR THIS SCALE General This eye level digital beam scale uses highly sophisticated microprocessor technology. This precision scale is designed to provide accurate, reliable and repeatable weight measurements. In addition, each scale is designed to provide the user with features that make the weighing process simple, fast, and convenient.
Page 71 For more information ® regarding how to connect the scale to other electronic devices, please contact Health o meter Professional Scales Technical Support, available during normal business hours at 1-800-638- 3722.
Page 72 Carefully inspect the carton for shipping damage before unpacking. If damage is found, contact ® your shipper or a Health o meter Professional representative immediately at 1-800-815-6615. Claims must be filed with the shipper as soon as possible after receipt of the package. The following information details what you will find inside the main carton as you unpack the parts for assembly.
Page 73 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 1. Carefully remove the contents of the carton and place each part on a flat, level, and dry surface.
Page 74 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 2. Remove the 4 column Screws and washers mounting screws and washers from the bottom of column B and set aside for assembly Column B step 7. 3. Locate the load cell connector cable inside column A.
Page 75 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 5. Remove the black wheel cover from the packaging. Read the “Attention” label then remove it from the bracket. Place the cover back onto the platform. 6. Obtain the scale pillar and locate the load cell cable. Place the pillar above the platform and cover with the display head facing the scale...
Page 76 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 8. On the underside of the platform, feed the wire for the power adapter port through the base and plug into the port. Note: Ensure the wire is tucked into the slot in the base as shown.
Page 77 1. Connect the AC adapter (not included) into the adapter jack on the scale platform C. ® Warning: To avoid a safety hazard, use only a Health o meter Professional AC adapter. 2. Plug the scale’s AC adapter into the power source.
Page 78 Back to Home Page SET UP INSTRUCTIONS To enter the Options mode, push and hold the ENTER button while pressing and releasing the button Auto Off Function When powering the scale via the AC adapter, the display can be set to power off after a period of inactivity.
Page 79 ® Health o meter Professional recommends that if the Disable option is selected, users should manually zero the scale before each weight measurement by...
Page 80 Enabling this feature means the scale will zero itself when it is powered on. After each use, the scale will clear the weight of the patient and set itself back to the initial zero level it found on start-up. Health o meter® Professional recommends keeping this setting as Enable.
Page 81 Back to Home Page OPERATING INSTRUCTIONS Keypad Function Description Turns scale on and off. Also used when entering Calibration or Options mode. Holds the displayed weight until the button is pressed again to release HOLD/RLS/ the value. Will recall the previously locked weight if pressed when RECALL nothing is on the scale.
Page 82 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Screen Icons Icon Description Indicates scale is being powered by batteries. Also indicates level of battery power remaining. Indicates scale is being powered by AC adapter. ZERO Displays along with dashes when scale is zeroing. Flashes during weighing process.
Page 83 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Weighing a Patient Note: When this scale is turned on, it will always default to the settings and units last used (LB or KG). 1. With all weight off the scale, press the button to turn on the scale.
Page 84 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Weighing a Patient and Taring a Known Weight (Pre-Tare): Pre-Tare can be performed for items between 0.2 lb and 200 lb (0.1 kg and 91 kg). 1. With all weight off the scale, press the button to turn on the scale.
Page 85 Back to Home Page HEIGHT MEASUREMENT INSTRUCTIONS CAUTION: Use caution when sliding height rod up and down. The rod should move smoothly; do not move the rod in a jerking motion. Fold headpiece down when not in use. Note: Patients must be a minimum of 23-5/8” (60 cm) tall for the height to be accurately measured.
Page 86 4. Do not pour or spray fluids directly on the scale. Replacement Parts Parts may be available if a piece of the scale needs to be replaced. Contact Health o meter Professional Scales Customer Service at 1-800-815-6615 to inquire about the availability of these replacement parts.
Page 87 Back to Home Page CALIBRATION This scale has been factory calibrated, and does not require calibration prior to use. There are no requirements for calibration in the field; users should adhere to their institution’s calibration policies. If required, the scale can be calibrated. Calibration of your scale is performed using 80 kilograms (KG) or 200 pounds (LB), according to the units of measure used upon entering into the calibration path.
Page 88 Troubleshooting Before contacting service personnel, refer to the following instructions to check and to correct any failures. If display shows other error messages than displayed below, contact ® Health o meter Professional Scales Technical Support at 1-800-638-3722. Symptom Possible Cause...
Page 89 PLEASE REGISTER YOUR SCALE FOR WARRANTY COVERAGE AT: www.homscales.com ® ® Health o meter is a registered trademark of Sunbeam Products, Inc. used under license. Health o meter ® Professional products are manufactured, designed, and owned by Pelstar , LLC. We reserve the right to improve, ®...
Page 90: Instrucciones De Instalación
Haga clic en el enlace o salte a la página indicada Especificaciones / Certificaciones / Precauciones y Definición de Los Conectividad / Advertencias Símbolos Disposición p. 92 Encendido de la Instrucciones de Instrucciones de Báscula/ Cambio Ensamblado Instalación de Batería p.93 p.99 p.98...
Page 91 PRECAUCIONES Y ADVERTENCIAS Uso Previsto ® Esta báscula de plataforma Health o meter Professional se prevé que sea usada en un entorno médico profesional por personal médico capacitado. Este producto fue diseñado para pesar a pacientes colocados con seguridad y de pie sobre la plataforma. El uso previsto del tallímetro integrado es medir la estatura de los pacientes.
Page 92 Volver a la Página de Inicio ESPECIFICACIONES Generalidades Esta báscula de columna digital a nivel de los ojos utiliza una tecnología de microprocesamiento altamente sofisticada. Esta báscula está diseñada para proporcionar medidas exactas, confiables y repetibles del peso. Además, cada báscula se diseña para proveer al usuario de características que hacen el proceso de pesaje simple, rápido y conveniente.
Page 93 Para obtener más información sobre cómo conectar esta báscula a otros dispositivos electrónicos, ® comuníquese con el Soporte Técnico de Básculas Health o meter Professional, al número 800-638-3722 durante horas hábiles.
Page 94 Vídeo de Ensamblado Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO Antes de Ensamblar Cada báscula digital de columna a nivel de los ojos 500KL/500KG es enviada sin ensamblar en un embalaje. Examine cuidadosamente la caja de cartón en busca de daño en el envío antes de desempacar.
Page 95 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) Ensamblado de la Báscula 1. Remueva cuidadosamente los contenidos del empaque y coloque cada pieza sobre una superficie plana, nivelada y seca. ABERTURA DEL TALLÍMETRO G COLUMNA A PARTE SUPERIOR DEL TALLÍMETRO D PRECAUCIÓN PARTE INFERIOR DEL TALLÍMETRO E TENGA CUIDADO CON LOS...
Page 96 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 2. Retire tornillos Tornillos y arandelas arandelas de ensamblado de la base de la columna B y retire para su ensamblado en el paso 7. Columna B 3. Localice el cable conector de Columna B la celda de carga dentro de la Columna A...
Page 97 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT) 5. Retire la cubierta negra del empaque. Lea la etiqueta que dice "Atención" y luego retírela del soporte. Vuelva a colocar la cubierta en la plataforma. Ubique el cable de la celda de carga en el pilar de la báscula.
Page 98 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT) 8. En la parte inferior de la plataforma, pase el cable del puerto adaptador corriente a través de la base y conéctelo al puerto. Nota: Asegúrese de que el cable se encuentre insertado en la ranura de la base como se muestra en la imagen.
Page 99 (1) Unidad de visualización Cubierta de las Baterías ® 2. Substituya o instale 6 baterías nuevas AA. Health o meter Professional recomienda usar baterías alcalinas o de litio, con especificación para operar a 130°F (54°C). No utilice baterías de cinc-carbón.
Page 100 Volver a la Página de Inicio INSTRUCCIONES DE INSTALACIÓN Para ingresar al modo Opciones, presione y sostenga ENTER mientras presiona y libera el botón Función Auto-Apagado Nota: El botón de Unidad está deshabilitado en modelos KG o KL activada o con la configuración “Unit View” deshabilitada. ®...
Page 101 Volver a la Página de Inicio INSTRUCCIONES DE INSTALACIÓN (CONT.) Bloqueo de la Unidad de Medición (LB o KG) (500KL solamente, esta característica no está disponible en el modelo 500KG) La unidad de medición de peso (libras / LB o kilogramos / KG) puede bloquearse para mostrar el peso en la unidad de medición seleccionada únicamente.
Page 102 Habilitar esta función significa que la báscula se pondrá a cero sola cuando se encienda. Después de cada uso, la báscula borrará el peso del paciente y se pondrá a su nivel inicial de CERO al arranque. Health o meter® Professional recomienda mantener este ajuste como Habilitar. Elija el ajuste que usted prefiera y presione CLEAR/REWEIGH para guardar su selección y salir del modo de...
Page 103 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO Teclado Función Descripción Enciende o apaga la báscula. También se usa cuando se ingresa a los modos de Calibración u Opciones. Retiene el peso mostrado hasta que el botón sea presionado otra vez HOLD/RLS/ para liberar el valor.
Page 104 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Íconos en la Pantalla Icon Description Indica que la báscula está funcionando con baterías. También indica el nivel de batería restante. Indica que la báscula está funcionando con el adaptador AC. ZERO Exhibe junto con guiones cuando la báscula está...
Page 105 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Pesaje de un Paciente Nota: Cuando se enciende, la báscula siempre usará por defecto todos los ajustes y las unidades usadas por última vez (LB o KG). 1. Con la báscula libre de peso, presione el botón para encender la báscula.
Page 106 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Pesaje de un Paciente y Tara de un Peso Conocido (Pre-Tara) La Pre-Tara puede realizarse para objetos entre 0.2 lb y 200 lb (0.1 kg y 91 kg). 1. Con la báscula libre de peso, presione el botón para encender la báscula.
Page 107 Volver a la Página de Inicio INSTRUCCIONES DE MEDICIÓN DE LA ESTATURA PRECAUCIÓN: Tenga cuidado al deslizar el tallímetro hacia arriba y hacia abajo. La barra debería moverse suavemente; evite moverla dando tirones. Doble el tope del tallímetro cuando no lo use. Nota: Los pacientes deben tener un mínimo de 23-5/8”...
Page 108 Piezas de Recambio Existen refacciones disponibles si alguna pieza de la báscula debe ser reemplazada. Contacte a Servicio a ® Clientes de Health o meter Professional Scales al 1-800-815-6615 para consultar la disponibilidad de estas piezas de recambio. Recubrimiento Teclado Tope del tallímetro...
Page 109 Volver a la Página de Inicio CALIBRACIÓN Esta báscula ha sido calibrada de fábrica y no requiere calibración previo a su uso. No hay requerimientos para la calibración en campo; los usuarios deben ajustarse a las políticas de calibración de su organización. Si es necesario, la báscula puede ser calibrada. La calibración de su báscula se realiza usando 80 kilogramos (KG) o 200 libras (LB), según las unidades de medición usadas al ingresar a la ruta de calibración.
Page 110 Antes de entrar en contacto con el personal de servicio, consulte las instrucciones siguientes para comprobar y corregir cualquier falla. Si la pantalla muestra mensajes de error distintos a los ® mostrados abajo, contacte a: Soporte Técnico de Health o meter Professional Scales al 1-800- 638-3722.
Page 111 ® meter Professional son fabricados, diseñados, y de propiedad de Pelstar, LLC. Nos reservamos el derecho de ® mejorar, realzar, o modificar las características o especificaciones de los productos Health o meter Professional sin previo aviso. © Pelstar, LLC 2021...
Page 112 Cliquez sur le lien ou passez à la page notée Certifications / Caractéristiques / Précautions et Connectivité / Définition des Mises en Garde Symboles Élimination p. 113 p. 114 Instructions de Alimenter la Instructions de Montage Balance Configuration p.115 p.120 p.121 Instructions de Instructions Pour...
Page 113: Précautions Et Mises En Garde
PRÉCAUTIONS ET MISES EN GARDE UTILISATION PREVUE Cette balance Health o meter® Professional est destinée à être utilisée dans un environnement médical professionnel par un personnel médical qualifié. Ce produit a été conçu pour peser des patients qui sont correctement positionnés et debout sur la plateforme. La toise est destinée à mesurer la taille du patient.
Page 114 Retour à la Page D'Accueil CARACTÉRISTIQUES DE CETTE BALANCE Général Cette balance numérique à hauteur des yeux est dotée d'une technologie de microprocesseur très sophistiquée. Cette balance de précision est conçue pour fournir des mesures de poids précises, fiables et répétables. En outre, chaque balance est conçue de manière à fournir à son utilisateur des fonctions qui rendent le processus de pesage simple, rapide et pratique.
Page 115 à la configuration de la communication sans fil fournies avec l'emballage. Élimination de la balance Cette balance Health o meter® Professional doit être éliminée convenablement en tant que déchet électronique. Respectez les réglementations nationales, régionales ou locales qui vous sont applicables en matière d'élimination des déchets électroniques ou des piles.
Page 116: Instructions De Montage
Inspectez soigneusement le carton pour vous assurer qu'il n'est pas endommagé avant de le déballer. Si vous remarquez des dommages, contactez immédiatement votre expéditeur ou un représentant de Health o meter® Professional au 1-800-815-6615. Toute réclamation doit être déposée auprès de l'expéditeur le plus tôt possible après réception du colis.
Page 117 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 1. Sortez délicatement le contenu du carton et placez chaque pièce sur une surface plane, nivelée et sèche.
Page 118 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 2. Retirez les 4 vis et rondelles Vis et rondelles destinées à la fixation de la colonne B du bas de cette dernière et réservez-les pour l'étape 8 du montage. Colonne B 3.
Page 119 Retour à la Page D'Accueil 5. Retirer le couvercle de roue noir de l’emballage. Lisez l’étiquette attention, puis retirez-la du support. Remettre le couvercle sur la plate-forme. 6. Procurez-vous le pilier de balance et localisez le câble de cellule de charge. Placer le pilier au-dessus de la plate- forme et couvrir avec la tête d’affichage face à...
Page 120 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 8. Mettez la plateforme de la balance C et sur le côté. Placez ensuite la colonne B sur le côté de manière à ce qu'elle soit perpendiculaire à la plateforme. L'avant de la tête d'affichage de la colonne A doit être tourné...
Page 121: Alimenter La Balance
Couvercle de la batterie ® 2. Remplacez ou installez 6 nouvelles piles AA. Health o meter Professional recommande l'utilisation des piles alcalines ou au lithium, conçues pour fonctionner à 54°C (130°F). Évitez d'utiliser des piles zinc-carbone. 3. Remettez le couvercle de la pile en place sur le dispositif d'affichage.
Page 122 Retour à la Page D'Accueil INSTRUCTIONS DE CONFIGURATION Pour entrer dans le menu « Options », faites un appui long sur la touche ENTER tout en appuyant et en relâchant le bouton Fonction d'arrêt automatique Lorsque la balance est alimentée par l'adaptateur CA, vous pouvez régler l'écran pour qu'il s'éteigne après une période d'inactivité.
Page 123 Retour à la Page D'Accueil INSTRUCTIONS DE CONFIGURATION (SUITE) Définir l'unité de mesure (LB ou KG) (Pour 500KL seulement, cette fonction n'est pas disponible sur le 500KG) L'unité de mesure du poids (livres / LB ou kilogrammes / KG) peut être définie de manière à n'afficher le poids que dans l'unité...
Page 124 L'activation de cette fonction fait que la balance se met à zéro d'elle-même lorsqu'elle est mise sous tension. Après chaque utilisation, la balance effacera le poids du patient et se remettra à zéro comme elle l'avait fait au démarrage. Health o meter® Professional recommande de garder cette fonction activée.
Page 125: Mode D'emploi
Retour à la Page D'Accueil MODE D'EMPLOI Clavier Fonction Description Allume et éteint la balance. S'utilise également pour procéder à l'étalonnage ou entrer dans le menu Options. Maintient le poids affiché jusqu'à ce que le bouton soit à nouveau HOLD/RLS/ actionné...
Page 126 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Icônes visibles à l'écran Icône Description Signale que la balance fonctionne sur piles. Indique également le niveau de puissance restante des piles. Indique que la balance fonctionne grâce à un adaptateur CA. ZERO S'affiche avec des tirets lorsque la balance se met à...
Page 127 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Peser un patient N.B.: Lorsque la balance est allumée, elle est toujours réglée par défaut sur les derniers paramètres et unités utilisés (LB ou KG). 1. Après avoir retiré tout objet de la balance, appuyez sur la touche pour la mettre en marche.
Page 128 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Peser un patient et tarer un poids connu (prétarage): Le prétarage peut être effectué pour les objets ayant un poids compris entre 0,2 lb et 200 lb (0,1 kg et 91 kg). 1.
Page 129 Retour à la Page D'Accueil DIRECTIVES SUR LA MESURE DE LA TAILLE ATTENTION : Soyez prudent lorsque vous tirez la toise de haut en bas. La tige doit glisser en douceur ; évitez de la manipuler de manière brusque. Rabattez la pièce conçue pour la tête lorsqu'elle n'est pas utilisée.
Page 130 Un entretien et un nettoyage appropriés sont essentiels pour garantir une précision et une efficacité durables des pesées. 1. Health o meter® Professional recommande d'utiliser l'une des solutions suivantes sur un chiffon doux ou une lingette jetable: ● solution d'eau et de savon doux ●...
Page 131: Étalonnage
ÉTALONNAGE Cette balance a été étalonnée en usine, et n'a pas besoin d'être étalonnée avant d'être utilisée. Il n'est pas nécessaire de la calibrer sur le terrain ; les utilisateurs doivent se conformer aux politiques de calibrage de leur institution. Si nécessaire, elle peut être étalonnée. L'étalonnage de la balance est effectué...
Page 132: Dépannage
Avant de contacter le technicien, reportez-vous aux instructions suivantes pour vérifier et corriger les éventuelles défaillances. Si l'écran affiche des messages d'erreur autres que ceux ci-dessous, contactez ® Service d'assistance technique pour les balances médicales de Health o meter au 1-800-638- 3722. Anomalie...
Page 133 Que couvre la garantie ? Cette balance Health o meter® Professional est garantie à partir de la date de son achat contre les défauts liés aux matériaux ou à la fabrication pendant une période de deux (2) ans. Si le produit ne fonctionne pas correctement, retournez-le, fret payé...
Page 134 Model 500KL / 500KG CLICK THE BOX BELOW OR SKIP TO THE PAGE NOTED Specifications / Certifications / Cautions and Definition of Connectivity / Warnings Disposal Symbols p. 134 p. 135 p.136 Powering the Assembly Set Up Scale / Battery Instructions Instructions Replacement...
Page 135 Caregivers should ensure that the patient is stable and provide support as needed when getting onto and off of the scale. When operating the scale with the AC adapter: • Operate this scale exclusively with the AC adapter provided by Health o meter Professional. Use of ®...
Page 136 Back to Home Page SPECIFICATIONS FOR THIS SCALE General This eye level digital beam scale uses highly sophisticated microprocessor technology. This precision scale is designed to provide accurate, reliable and repeatable weight measurements. In addition, each scale is designed to provide the user with features that make the weighing process simple, fast, and convenient.
Page 137 For more information regarding how to connect the scale to ® other electronic devices, please contact Health o meter Professional Scales Technical Support, available during normal business hours at 1-800-638-3722.
Page 138 Carefully inspect the carton for shipping damage before unpacking. If damage is found, contact ® your shipper or a Health o meter Professional representative immediately at 1-800-815-6615. Claims must be filed with the shipper as soon as possible after receipt of the package. The following information details what you will find inside the main carton as you unpack the parts for assembly.
Page 139 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 1. Carefully remove the contents of the carton and place each part on a flat, level, and dry surface. P/N UM500KL 500KG REV20210305...
Page 140 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 2. Remove the 4 column Screws and washers mounting screws and washers from the bottom of column B and set aside for assembly Column B step 7. 3. Locate the load cell connector cable inside column A.
Page 141 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 5. Remove the black wheel cover from the packaging. Read the “Attention” label then remove it from the bracket. Place the cover back onto the platform. 6. Obtain the scale pillar and locate the load cell cable. Place the pillar above the platform and cover with the display head facing the scale...
Page 142 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 8. On the underside of the platform, feed the wire for the power adapter port through the base and plug into the port. Note: Ensure the wire is tucked into the slot in the base as shown.
Page 143 1. Connect the AC adapter (not included) into the adapter jack on the scale platform C. ® Warning: To avoid a safety hazard, use only a Health o meter Professional AC adapter. 2. Plug the scale’s AC adapter into the power source.
Page 144 Back to Home Page SET UP INSTRUCTIONS Auto-Off Function As an energy saving feature, the scale will automatically turn off after 2 minutes of inactivity. By default, this function is enabled. Note: The scale will not auto-off if a weight is held on the display.
Page 145 Back to Home Page OPERATING INSTRUCTIONS Keypad Function Description Turns scale on and off. Also used when entering Calibration or Options mode. Holds the displayed weight until the button is pressed again to release HOLD/RLS/ the value. Will recall the previously locked weight if pressed when RECALL nothing is on the scale.
Page 146 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Screen Icons Icon Description Indicates scale is being powered by batteries. ZERO Displays along with dashes when scale is zeroing. LOCK Displays while weight measurement is locked. OVERLOAD Displays when weight on the scale exceeds capacity. HEIGHT Displayed when entering height during BMI process Indicates weight mode is in pounds.
Page 147 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Weighing a Patient Note: When this scale is turned on, it will always default to the settings and units last used (LB or KG). 1. With all weight off the scale, press the button to turn on the scale.
Page 148 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Weighing a Patient and Taring a Known Weight (Pre-Tare): Pre-Tare can be performed for items between 0.2 lb and 200 lb (0.1 kg and 91 kg). 1. With all weight off the scale, press the button to turn on the scale.
Page 149 Back to Home Page HEIGHT MEASUREMENT INSTRUCTIONS CAUTION: Use caution when sliding height rod up and down. The rod should move smoothly; do not move the rod in a jerking motion. Fold headpiece down when not in use. Note: Patients must be a minimum of 23-5/8” (60 cm) tall for the height to be accurately measured.
Page 150 4. Do not pour or spray fluids directly on the scale. Replacement Parts Parts may be available if a piece of the scale needs to be replaced. Contact Health o meter Professional Scales Customer Service at 1-800-815-6615 to inquire about the availability of these replacement parts.
Page 151 Back to Home Page CALIBRATION This scale has been factory calibrated, and does not require calibration prior to use. If required, the scale can be calibrated. Calibration of your scale is performed using kilograms (KG) or pounds (LB), according to the units of measure used upon entering into the calibration path.
Page 152 Troubleshooting Before contacting service personnel, refer to the following instructions to check and to correct any failures. If display shows other error messages than displayed below, contact ® Health o meter Professional Scales Technical Support at 1-800-638-3722. Symptom Possible Cause...
Page 153 PLEASE REGISTER YOUR SCALE FOR WARRANTY COVERAGE AT: www.homscales.com ® ® Health o meter is a registered trademark of Sunbeam Products, Inc. used under license. Health o meter ® Professional products are manufactured, designed, and owned by Pelstar , LLC. We reserve the right to improve, ®...
Page 154 Haga clic en el enlace o salte a la página indicada Especificaciones / Certificaciones / Precauciones y Definición de Los Conectividad / Advertencias Símbolos Disposición p. 154 p. 156 p. 155 Encendido de la Instrucciones de Instrucciones de Báscula/ Cambio Ensamblado Instalación de Batería...
Page 155: Precauciones Y Advertencias
PRECAUCIONES Y ADVERTENCIAS Uso Previsto ® Esta báscula de plataforma Health o meter Professional se prevé que sea usada en un entorno médico profesional por personal médico capacitado. Este producto fue diseñado para pesar a pacientes colocados con seguridad y de pie sobre la plataforma. El uso previsto del tallímetro integrado es medir la estatura de los pacientes.
Page 156 Volver a la Página de Inicio ESPECIFICACIONES Generalidades Esta báscula de columna digital a nivel de los ojos utiliza una tecnología de microprocesamiento altamente sofisticada. Esta báscula está diseñada para proporcionar medidas exactas, confiables y repetibles del peso. Además, cada báscula se diseña para proveer al usuario de características que hacen el proceso de pesaje simple, rápido y conveniente.
Page 157 CAN/CSA-C22.2 No. 60601-1 (2014) IEC 60601-1-6 E112697 ® Todas las básculas de Health o meter Professional se fabrican en fábricas registradas ante la FDA. Información de conectividad de la báscula Para garantizar una transmisión confiable de los datos de peso, altura e índice de masa corporal (IMC), esta báscula está...
Page 158: Instrucciones De Ensamblado
Vídeo de Ensamblado Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO Antes de Ensamblar Cada báscula digital de columna a nivel de los ojos 500KL/500KG es enviada sin ensamblar en un embalaje. Examine cuidadosamente la caja de cartón en busca de daño en el envío antes de desempacar.
Page 159 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) Ensamblado de la Báscula 1. Remueva cuidadosamente los contenidos del empaque y coloque cada pieza sobre una superficie plana, nivelada y seca. ABERTURA DEL TALLÍMETRO G COLUMNA A PARTE SUPERIOR DEL TALLÍMETRO D PRECAUCIÓN PARTE INFERIOR DEL TALLÍMETRO E TENGA CUIDADO CON LOS...
Page 160 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 2. Retire tornillos arandelas de ensamblado de Tornillos y arandelas la base de la columna B y retire para su ensamblado en el paso 7. Columna B 3. Localice el cable conector de Columna B la celda de carga dentro de la Columna A...
Page 161 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 5. Retire la cubierta negra del empaque. Lea la etiqueta que dice "Atención" y luego retírela del soporte. Vuelva a colocar la cubierta en la plataforma. Ubique el cable de la celda de carga en el pilar de la báscula.
Page 162 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 8. En la parte inferior de la plataforma, pase el cable del puerto adaptador corriente a través de la base y conéctelo al puerto. Nota: Asegúrese de que el cable se encuentre insertado en la ranura de la base como se muestra en la imagen.
Page 163 (1) Unidad de Cubierta de las Baterías visualización ® 2. Substituya o instale 6 baterías nuevas AA. Health o meter Professional recomienda usar baterías alcalinas o de litio, con especificación para operar a 130°F (54°C). No utilice baterías de cinc-carbón.
Page 164 Volver a la Página de Inicio INSTRUCCIONES DE INSTALACIÓN Función de apagado automático Como una función para ahorrar energía, la balanza se apagará automáticamente después de 2 minutos de inactividad. Está función está activa por defecto. Nota: La balanza no se apagará automáticamente si se mantiene un peso en la pantalla.
Page 165 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO Teclado Función Descripción Enciende o apaga la báscula. También se usa cuando se ingresa a los modos de Calibración u Opciones. Retiene el peso mostrado hasta que el botón sea presionado otra vez HOLD/RLS/ para liberar el valor.
Page 166: Instrucciones De Funcionamiento
Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Íconos en la Pantalla Icon Description Indica que la báscula está funcionando con baterías. También indica el nivel de batería restante. ZERO Exhibe junto con guiones cuando la báscula está poniéndose a cero. Destella durante el proceso de pesaje.
Page 167 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Pesaje de un Paciente Nota: Cuando se enciende, la báscula siempre usará por defecto todos los ajustes y las unidades usadas por última vez (LB o KG). 1. Con la báscula libre de peso, presione el botón para encender la báscula.
Page 168 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Pesaje de un Paciente y Tara de un Peso Conocido (Pre-Tara) La Pre-Tara puede realizarse para objetos entre 0.2 lb y 200 lb (0.1 kg y 91 kg). 1. Con la báscula libre de peso, presione el botón para encender la báscula.
Page 169: Instrucciones De Medición De La Estatura
Volver a la Página de Inicio INSTRUCCIONES DE MEDICIÓN DE LA ESTATURA PRECAUCIÓN: Tenga cuidado al deslizar el tallímetro hacia arriba y hacia abajo. La barra debería moverse suavemente; evite moverla dando tirones. Doble el tope del tallímetro cuando no lo use. Nota: Los pacientes deben tener un mínimo de 23-5/8”...
Page 170: Limpieza / Piezas De Recambio
Piezas de Recambio Existen refacciones disponibles si alguna pieza de la báscula debe ser reemplazada. Contacte a ® Servicio a Clientes de Health o meter Professional Scales al 1-800-815-6615 para consultar la disponibilidad de estas piezas de recambio. Recubrimiento Teclado Part # 10-00263 Tope del tallímetro...
Page 171: Calibración
Volver a la Página de Inicio CALIBRACIÓN La balanza se calibró desde fábrica y no necesita calibrarse antes de utilizarse. De ser necesario, la balanza puede calibrarse. La calibración de la balanza se efectúa utilizando kilogramos (KG) o libras (LB) de acuerdo con las unidades de medida utilizadas al momento de ingresar el procedimiento de calibración.
Page 172: Resolución De Problemas
Antes de entrar en contacto con el personal de servicio, consulte las instrucciones siguientes para comprobar y corregir cualquier falla. Si la pantalla muestra mensajes de error distintos a los ® mostrados abajo, contacte a: Soporte Técnico de Health o meter Professional Scales al 1-800- 638-3722.
Page 173: Garantía
® meter Professional son fabricados, diseñados, y de propiedad de Pelstar, LLC. Nos reservamos el derecho de ® mejorar, realzar, o modificar las características o especificaciones de los productos Health o meter Professional sin previo aviso. © Pelstar, LLC 2021...
Page 174 Cliquez sur le lien ou passez à la page notée Certifications / Caractéristiques / Précautions et Connectivité / Définition des Mises en Garde Symboles Élimination p. 174 p. 175 p. 176 Instructions de Alimenter la Instructions de Montage Balance Configuration p.177 p.182 p.183...
Page 175: Précautions Et Mises En Garde
PRÉCAUTIONS ET MISES EN GARDE UTILISATION PREVUE Cette balance Health o meter® Professional est destinée à être utilisée dans un environnement médical professionnel par un personnel médical qualifié. Ce produit a été conçu pour peser des patients qui sont correctement positionnés et debout sur la plateforme. La toise est destinée à mesurer la taille du patient.
Page 176 Retour à la Page D'Accueil CARACTÉRISTIQUES DE CETTE BALANCE Général Cette balance numérique à hauteur des yeux est dotée d'une technologie de microprocesseur très sophistiquée. Cette balance de précision est conçue pour fournir des mesures de poids précises, fiables et répétables. En outre, chaque balance est conçue de manière à fournir à son utilisateur des fonctions qui rendent le processus de pesage simple, rapide et pratique.
Page 177 1-800-638-3722. Élimination de la balance Cette balance Health o meter® Professional doit être éliminée convenablement en tant que déchet électronique. Respectez les réglementations nationales, régionales ou locales qui vous sont applicables en matière d'élimination des déchets électroniques ou des piles. Ne jetez pas cet appareil dans les ordures ménagères.
Page 178: Instructions De Montage
Inspectez soigneusement le carton pour vous assurer qu'il n'est pas endommagé avant de le déballer. Si vous remarquez des dommages, contactez immédiatement votre expéditeur ou un représentant de Health o meter® Professional au 1-800-815-6615. Toute réclamation doit être déposée auprès de l'expéditeur le plus tôt possible après réception du colis.
Page 179 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 1. Sortez délicatement le contenu du carton et placez chaque pièce sur une surface plane, nivelée et sèche. P/N UM500KL 500KG REV20210305...
Page 180 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 2. Retirez les 4 vis et rondelles Vis et rondelles destinées à la fixation de la colonne B du bas de cette dernière et réservez-les pour l'étape 8 du montage. Colonne B 3.
Page 181 Retour à la Page D'Accueil 5. Retirer le couvercle de roue noir de l’emballage. Lisez l’étiquette attention, puis retirez-la du support. Remettre le couvercle sur la plate-forme. 6. Procurez-vous le pilier de balance et localisez le câble de cellule de charge. Placer le pilier au-dessus de la plate- forme et couvrir avec la tête d’affichage face à...
Page 182 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 8. Mettez la plateforme de la balance C et sur le côté. Placez ensuite la colonne B sur le côté de manière à ce qu'elle soit perpendiculaire à la plateforme. L'avant de la tête d'affichage de la colonne A doit être tourné...
Page 183: Alimenter La Balance
Couvercle de la batterie ® 2. Remplacez ou installez 6 nouvelles piles AA. Health o meter Professional recommande l'utilisation des piles alcalines ou au lithium, conçues pour fonctionner à 54°C (130°F). Évitez d'utiliser des piles zinc-carbone. 3. Remettez le couvercle de la pile en place sur le dispositif d'affichage.
Page 184: Instructions De Configuration
Retour à la Page D'Accueil INSTRUCTIONS DE CONFIGURATION Fonction d'arrêt automatique En tant que fonctionnalité d'économie d'énergie, la balance s'éteindra automatiquement après 2 minutes d'inactivité. Par défaut cette fonction est activée. Désactiver l'arrêt automatique 1. Pendant que la balance est éteinte, appuyez et maintenez enfoncé le bouton HOLD/RLS/RECALL.
Page 185 Retour à la Page D'Accueil MODE D'EMPLOI Clavier Fonction Description Allume et éteint la balance. S'utilise également pour procéder à l'étalonnage ou entrer dans le menu Options. Maintient le poids affiché jusqu'à ce que le bouton soit à nouveau HOLD/RLS/ actionné...
Page 186 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Icônes visibles à l'écran Icône Description Signale que la balance fonctionne sur piles. Indique également le niveau de puissance restante des piles. ZERO S'affiche avec des tirets lorsque la balance se met à zéro. LOCK Clignote pendant la pesée.
Page 187 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Peser un patient N.B.: Lorsque la balance est allumée, elle est toujours réglée par défaut sur les derniers paramètres et unités utilisés (LB ou KG). 1. Après avoir retiré tout objet de la balance, appuyez sur la touche pour la mettre en marche.
Page 188 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Peser un patient et tarer un poids connu (prétarage): Le prétarage peut être effectué pour les objets ayant un poids compris entre 0,2 lb et 200 lb (0,1 kg et 91 kg). 1.
Page 189 Retour à la Page D'Accueil DIRECTIVES SUR LA MESURE DE LA TAILLE ATTENTION : Soyez prudent lorsque vous tirez la toise de haut en bas. La tige doit glisser en douceur ; évitez de la manipuler de manière brusque. Rabattez la pièce conçue pour la tête lorsqu'elle n'est pas utilisée.
Page 190: Nettoyage Et Remplacement Des Pièces
Un entretien et un nettoyage appropriés sont essentiels pour garantir une précision et une efficacité durables des pesées. 1. Health o meter® Professional recommande d'utiliser l'une des solutions suivantes sur un chiffon doux ou une lingette jetable: ● solution d'eau et de savon doux ●...
Page 191 Retour à la Page D'Accueil ÉTALONNAGE Cette balance a été calibrée en usine, et n'a pas besoin d'être calibrée avant l'utilisation. Si requis, la balance peut être calibrée. La calibration de votre balance est effectuée en utilisant des kilogrammes (KG) ou livres (LB) en conformité avec les unités de mesure utilisées lors du processus de calibration.
Page 192 Avant de contacter le technicien, reportez-vous aux instructions suivantes pour vérifier et corriger les éventuelles défaillances. Si l'écran affiche des messages d'erreur autres que ceux ci-dessous, contactez Service d'assistance technique pour les balances médicales de Health o meter® au 1-800-638- 3722. Anomalie...
Page 193: Garantie
Que couvre la garantie ? Cette balance Health o meter® Professional est garantie à partir de la date de son achat contre les défauts liés aux matériaux ou à la fabrication pendant une période de deux (2) ans. Si le produit ne fonctionne pas correctement, retournez-le, fret payé...
Page 194 Model 500KL / 500KG CLICK THE BOX BELOW OR SKIP TO THE PAGE NOTED Specifications / Certifications / Cautions and Connectivity / Definition of Warnings Symbols Disposal p. 194 p. 195 p.196 Powering the Assembly Set Up Scale / Battery Instructions Instructions Replacement...
Page 195: Cautions And Warnings
Caregivers should ensure that the patient is stable and provide support as needed when getting onto and off of the scale. When operating the scale with the AC adapter: • Operate this scale exclusively with the AC adapter provided by Health o meter Professional. Use of ®...
Page 196 Back to Homepage Page SPECIFICATIONS FOR THIS SCALE General This eye level digital beam scale uses highly sophisticated microprocessor technology. This precision scale is designed to provide accurate, reliable and repeatable weight measurements. In addition, each scale is designed to provide the user with features that make the weighing process simple, fast, and convenient.
Page 197 For more information ® regarding how to connect the scale to other electronic devices, please contact Health o meter Professional Scales Technical Support, available during normal business hours at 1-800-638- 3722.
Page 198: Assembly Instructions
Carefully inspect the carton for shipping damage before unpacking. If damage is found, contact ® your shipper or a Health o meter Professional representative immediately at 1-800-815-6615. Claims must be filed with the shipper as soon as possible after receipt of the package. The following information details what you will find inside the main carton as you unpack the parts for assembly.
Page 199 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 1. Carefully remove the contents of the carton and place each part on a flat, level, and dry surface. P/N UM500KL 500KG Rev 20191120...
Page 200 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 2. Remove the 4 column mounting screws and washers from the bottom of column B Screws and washers and set aside for assembly step 8. Column B 3. Remove the black bracket from scale platform C. Read the “Attention”...
Page 201 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 4. Locate the load cell connector cable inside column A. While Column B Column A holding column B, slide the (top) (bottom) cable through the center opening at the top of column B. Push the cable all the way through Column B until the plug reaches the bottom of the column.
Page 202 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 6. Place scale platform C on its side and place Column B on its side, perpendicular to the platform. The front of the display head on Column A should be facing forward and above scale platform C.
Page 203 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 8. Position and secure the connected columns A and B to scale platform C. Locate the 4 column mounting screws previously removed in step 2. Ensure that washers are located between the screw heads and the scale platform C screw holes.
Page 204 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 10. Position the bottom of the fully assembled height rod into the height rod opening G at the top of column A. Press locking tab F inward to insert the height rod into the height rod opening G.
Page 205 1. Connect the AC adapter (not included) into the adapter jack on the scale platform C. ® Warning: To avoid a safety hazard, use only a Health o meter Professional AC adapter. 2. Plug the scale’s AC adapter into the power source.
Page 206 Back to Home Page SET UP INSTRUCTIONS To enter the Options mode, push and hold the ENTER button while pressing and releasing the button Auto Off Function When powering the scale via the AC adapter, the display can be set to power off after a period of inactivity.
Page 207 ® Health o meter Professional recommends that if the Disable option is selected, users should manually zero the scale before each weight measurement by...
Page 208 Enabling this feature means the scale will zero itself when it is powered on. After each use, the scale will clear the weight of the patient and set itself back to the initial zero level it found on start-up. Health o meter® Professional recommends keeping this setting as Enable.
Page 209: Operating Instructions
Back to Home Page OPERATING INSTRUCTIONS Keypad Function Description Turns scale on and off. Also used when entering Calibration or Options mode. Holds the displayed weight until the button is pressed again to release HOLD/RLS/ the value. Will recall the previously locked weight if pressed when RECALL nothing is on the scale.
Page 210 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Screen Icons Icon Description Indicates scale is being powered by batteries. Also indicates level of battery power remaining. Indicates scale is being powered by AC adapter. ZERO Displays along with dashes when scale is zeroing. Flashes during weighing process.
Page 211 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Weighing a Patient Note: When this scale is turned on, it will always default to the settings and units last used (LB or KG). 1. With all weight off the scale, press the button to turn on the scale.
Page 212 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Weighing a Patient and Taring a Known Weight (Pre-Tare): Pre-Tare can be performed for items between 0.2 lb and 200 lb (0.1 kg and 91 kg). 1. With all weight off the scale, press the button to turn on the scale.
Page 213: Height Measurement Instructions
Back to Home Page HEIGHT MEASUREMENT INSTRUCTIONS CAUTION: Use caution when sliding height rod up and down. The rod should move smoothly; do not move the rod in a jerking motion. Fold headpiece down when not in use. Note: Patients must be a minimum of 23-5/8” (60 cm) tall for the height to be accurately measured.
Page 214 4. Do not pour or spray fluids directly on the scale. Replacement Parts Parts may be available if a piece of the scale needs to be replaced. Contact Health o meter Professional Scales Customer Service at 1-800-815-6615 to inquire about the availability of these replacement parts.
Page 215 Back to Home Page CALIBRATION This scale has been factory calibrated, and does not require calibration prior to use. There are no requirements for calibration in the field; users should adhere to their institution’s calibration policies. If required, the scale can be calibrated. Calibration of your scale is performed using 80 kilograms (KG) or 200 pounds (LB), according to the units of measure used upon entering into the calibration path.
Page 216: Troubleshooting
Troubleshooting Before contacting service personnel, refer to the following instructions to check and to correct any failures. If display shows other error messages than displayed below, contact ® Health o meter Professional Scales Technical Support at 1-800-638-3722. Symptom Possible Cause...
Page 217 ® Health o meter Professional products are manufactured, designed, and owned by Pelstar , LLC. ® We reserve the right to improve, enhance, or modify Health o meter Professional product features or specifications without notice. P/N UM500KL 500KG Rev 20191120...
Page 218 Haga clic en el enlace o salte a la página indicada Especificaciones / Certificaciones / Precauciones y Definición de Los Conectividad / Advertencias Símbolos Disposición p. 220 p. 219 Encendido de la Instrucciones de Instrucciones de Báscula/ Cambio Ensamblado Instalación de Batería p.221 p.229...
Page 219: Precauciones Y Advertencias
PRECAUCIONES Y ADVERTENCIAS Uso Previsto ® Esta báscula de plataforma Health o meter Professional se prevé que sea usada en un entorno médico profesional por personal médico capacitado. Este producto fue diseñado para pesar a pacientes colocados con seguridad y de pie sobre la plataforma. El uso previsto del tallímetro integrado es medir la estatura de los pacientes.
Page 220 Volver a la Página de Inicio ESPECIFICACIONES Generalidades Esta báscula de columna digital a nivel de los ojos utiliza una tecnología de microprocesamiento altamente sofisticada. Esta báscula está diseñada para proporcionar medidas exactas, confiables y repetibles del peso. Además, cada báscula se diseña para proveer al usuario de características que hacen el proceso de pesaje simple, rápido y conveniente.
Page 221 CAN/CSA-C22.2 No. 60601-1 (2014) IEC 60601-1-6 E112697 ® Todas las básculas de Health o meter Professional se fabrican en fábricas registradas ante la FDA. Información de conectividad de la báscula Para garantizar una transmisión confiable de los datos de peso, altura e índice de masa corporal (IMC), esta báscula está...
Page 222: Instrucciones De Ensamblado
Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO Antes de Ensamblar Cada báscula digital de columna a nivel de los ojos 500KL/500KG es enviada sin ensamblar en un embalaje. Examine cuidadosamente la caja de cartón en busca de daño en el envío antes de desempacar.
Page 223 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) Ensamblado de la Báscula 1. Remueva cuidadosamente los contenidos del empaque y coloque cada pieza sobre una superficie plana, nivelada y seca. ABERTURA DEL TALLÍMETRO G COLUMNA A PARTE SUPERIOR DEL TALLÍMETRO D PRECAUCIÓN PARTE INFERIOR DEL TALLÍMETRO E TENGA CUIDADO CON LOS...
Page 224 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 2. Retire tornillos arandelas de ensamblado de la base de la columna B y retire Tornillos y arandelas para su ensamblado en el paso 8. Columna B 3. Retire el soporte negro de la plataforma C.
Page 225 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 4. Localice el cable conector de Columna B Columna A la celda de carga dentro de la (parte (parte columna A. Mientras sostiene superior) inferior) la columna B, deslice el cable a través de la apertura central en la parte superior de la columna...
Page 226 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 6. Coloque la plataforma C de la báscula acostada y también la Columna B, perpendicular a la plataforma. La parte frontal del cabezal de la pantalla en la Columna A debe estar mirando hacia el frente y por encima de la plataforma C.
Page 227 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 8. Posicione asegure columnas A y B ya conectadas a la plataforma de la báscula C. Obtenga los 4 tornillos de montaje columna previamente retirados en el paso 2. Asegúrese de que las arandelas estén colocadas...
Page 228 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 10. Coloque la parte inferior del tallímetro ensamblado completo en la apertura G para tallímetro parte superior de la columna A. Presione pestaña sujeción F para insertar el tallímetro en la apertura G. La báscula está...
Page 229 (1) Unidad de Cubierta de las Baterías visualización ® 2. Substituya o instale 6 baterías nuevas AA. Health o meter Professional recomienda usar baterías alcalinas o de litio, con especificación para operar a 130°F (54°C). No utilice baterías de cinc-carbón.
Page 230: Instrucciones De Instalación
Volver a la Página de Inicio INSTRUCCIONES DE INSTALACIÓN Para ingresar al modo Opciones, presione y sostenga ENTER mientras presiona y libera el botón Función Auto-Apagado Nota: El botón de Unidad está deshabilitado en modelos KG o KL activada o con la configuración “Unit View” deshabilitada. ®...
Page 231 Volver a la Página de Inicio INSTRUCCIONES DE INSTALACIÓN (CONT.) Bloqueo de la Unidad de Medición (LB o KG) (500KL solamente, esta característica no está disponible en el modelo 500KG) La unidad de medición de peso (libras / LB o kilogramos / KG) puede bloquearse para mostrar el peso en la unidad de medición seleccionada únicamente.
Page 232 Habilitar esta función significa que la báscula se pondrá a cero sola cuando se encienda. Después de cada uso, la báscula borrará el peso del paciente y se pondrá a su nivel inicial de CERO al arranque. Health o meter® Professional recomienda mantener este ajuste como Habilitar.
Page 233: Instrucciones De Funcionamiento
Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO Teclado Función Descripción Enciende o apaga la báscula. También se usa cuando se ingresa a los modos de Calibración u Opciones. Retiene el peso mostrado hasta que el botón sea presionado otra vez HOLD/RLS/ para liberar el valor.
Page 234 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Íconos en la Pantalla Icon Description Indica que la báscula está funcionando con baterías. También indica el nivel de batería restante. Indica que la báscula está funcionando con el adaptador AC. ZERO Exhibe junto con guiones cuando la báscula está...
Page 235 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Pesaje de un Paciente Nota: Cuando se enciende, la báscula siempre usará por defecto todos los ajustes y las unidades usadas por última vez (LB o KG). 1. Con la báscula libre de peso, presione el botón para encender la báscula.
Page 236 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Pesaje de un Paciente y Tara de un Peso Conocido (Pre-Tara) La Pre-Tara puede realizarse para objetos entre 0.2 lb y 200 lb (0.1 kg y 91 kg). 1. Con la báscula libre de peso, presione el botón para encender la báscula.
Page 237: Instrucciones De Medición De La Estatura
Volver a la Página de Inicio INSTRUCCIONES DE MEDICIÓN DE LA ESTATURA PRECAUCIÓN: Tenga cuidado al deslizar el tallímetro hacia arriba y hacia abajo. La barra debería moverse suavemente; evite moverla dando tirones. Doble el tope del tallímetro cuando no lo use. Nota: Los pacientes deben tener un mínimo de 23-5/8”...
Page 238 Piezas de Recambio Existen refacciones disponibles si alguna pieza de la báscula debe ser reemplazada. Contacte a ® Servicio a Clientes de Health o meter Professional Scales al 1-800-815-6615 para consultar la disponibilidad de estas piezas de recambio. Recubrimiento Teclado Part # 10-00263 Tope del tallímetro...
Page 239 Volver a la Página de Inicio CALIBRACIÓN Esta báscula ha sido calibrada de fábrica y no requiere calibración previo a su uso. No hay requerimientos para la calibración en campo; los usuarios deben ajustarse a las políticas de calibración de su organización. Si es necesario, la báscula puede ser calibrada. La calibración de su báscula se realiza usando 80 kilogramos (KG) o 200 libras (LB), según las unidades de medición usadas al ingresar a la ruta de calibración.
Page 240: Resolución De Problemas
Antes de entrar en contacto con el personal de servicio, consulte las instrucciones siguientes para comprobar y corregir cualquier falla. Si la pantalla muestra mensajes de error distintos a los ® mostrados abajo, contacte a: Soporte Técnico de Health o meter Professional Scales al 1-800- 638-3722.
Page 241 ® meter Professional son fabricados, diseñados, y de propiedad de Pelstar, LLC. Nos reservamos el derecho de ® mejorar, realzar, o modificar las características o especificaciones de los productos Health o meter Professional sin previo aviso. © Pelstar, LLC 2019...
Page 242: Instructions Pour La Mesure De La Taille
Cliquez sur le lien ou passez à la page notée Certifications / Caractéristiques / Précautions et Connectivité / Définition des Mises en Garde Symboles Élimination p. 242 p. 243 p. 244 Instructions de Alimenter la Instructions de Montage Balance Configuration p.245 p.252 p.253...
Page 243: Précautions Et Mises En Garde
PRÉCAUTIONS ET MISES EN GARDE UTILISATION PREVUE Cette balance Health o meter® Professional est destinée à être utilisée dans un environnement médical professionnel par un personnel médical qualifié. Ce produit a été conçu pour peser des patients qui sont correctement positionnés et debout sur la plateforme. La toise est destinée à mesurer la taille du patient.
Page 244 Retour à la Page D'Accueil CARACTÉRISTIQUES DE CETTE BALANCE Général Cette balance numérique à hauteur des yeux est dotée d'une technologie de microprocesseur très sophistiquée. Cette balance de précision est conçue pour fournir des mesures de poids précises, fiables et répétables. En outre, chaque balance est conçue de manière à fournir à son utilisateur des fonctions qui rendent le processus de pesage simple, rapide et pratique.
Page 245 à la configuration de la communication sans fil fournies avec l'emballage. Élimination de la balance Cette balance Health o meter® Professional doit être éliminée convenablement en tant que déchet électronique. Respectez les réglementations nationales, régionales ou locales qui vous sont applicables en matière d'élimination des déchets électroniques ou des piles.
Page 246: Instructions De Montage
Inspectez soigneusement le carton pour vous assurer qu'il n'est pas endommagé avant de le déballer. Si vous remarquez des dommages, contactez immédiatement votre expéditeur ou un représentant de Health o meter® Professional au 1-800-815-6615. Toute réclamation doit être déposée auprès de l'expéditeur le plus tôt possible après réception du colis.
Page 247 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 1. Sortez délicatement le contenu du carton et placez chaque pièce sur une surface plane, nivelée et sèche. P/N UM500KL 500KG Rev 20191120...
Page 248 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 2. Retirez les 4 vis et rondelles destinées à la fixation de la colonne B du bas de cette Vis et rondelles dernière et réservez-les pour l'étape 8 du montage. Colonne B 3.
Page 249 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 4. Localisez le câble de connexion des cellules de Colonne B Colonne A pesage à l'intérieur de la (haut) (en bas) colonne A. Tout en tenant la colonne B, faites glisser le câble à...
Page 250 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 6. Mettez la plateforme de la balance C et sur le côté. Placez ensuite la colonne B sur le côté de manière à ce qu'elle soit perpendiculaire à la plateforme. L'avant de la tête d'affichage de la colonne A doit être tourné...
Page 251 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 8. Positionnez et fixez les colonnes A et B connectées à la plateforme de la balance C. Identifiez les 4 vis de fixation des colonnes précédemment retirées à l'étape 2. Veillez à ce que les rondelles se trouvent entre les têtes des vis et les trous de la plateforme...
Page 252 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 10. Placez le bas de la tige de hauteur entièrement assemblée dans l'ouverture de la tige de hauteur G située en haut de la colonne A. Pressez la languette de verrouillage F vers l'intérieur pour insérer la tige de hauteur dans l'ouverture de la tige de...
Page 253 Couvercle de la batterie ® 2. Remplacez ou installez 6 nouvelles piles AA. Health o meter Professional recommande l'utilisation des piles alcalines ou au lithium, conçues pour fonctionner à 54°C (130°F). Évitez d'utiliser des piles zinc-carbone. 3. Remettez le couvercle de la pile en place sur le dispositif d'affichage.
Page 254 Retour à la Page D'Accueil INSTRUCTIONS DE CONFIGURATION Pour entrer dans le menu « Options », faites un appui long sur la touche ENTER tout en appuyant et en relâchant le bouton Fonction d'arrêt automatique Lorsque la balance est alimentée par l'adaptateur CA, vous pouvez régler l'écran pour qu'il s'éteigne après une période d'inactivité.
Page 255 Retour à la Page D'Accueil INSTRUCTIONS DE CONFIGURATION (SUITE) Définir l'unité de mesure (LB ou KG) (Pour 500KL seulement, cette fonction n'est pas disponible sur le 500KG) L'unité de mesure du poids (livres / LB ou kilogrammes / KG) peut être définie de manière à n'afficher le poids que dans l'unité...
Page 256 L'activation de cette fonction fait que la balance se met à zéro d'elle-même lorsqu'elle est mise sous tension. Après chaque utilisation, la balance effacera le poids du patient et se remettra à zéro comme elle l'avait fait au démarrage. Health o meter® Professional recommande de garder cette fonction activée.
Page 257: Mode D'emploi
Retour à la Page D'Accueil MODE D'EMPLOI Clavier Fonction Description Allume et éteint la balance. S'utilise également pour procéder à l'étalonnage ou entrer dans le menu Options. Maintient le poids affiché jusqu'à ce que le bouton soit à nouveau HOLD/RLS/ actionné...
Page 258 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Icônes visibles à l'écran Icône Description Signale que la balance fonctionne sur piles. Indique également le niveau de puissance restante des piles. Indique que la balance fonctionne grâce à un adaptateur CA. ZERO S'affiche avec des tirets lorsque la balance se met à...
Page 259 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Peser un patient N.B.: Lorsque la balance est allumée, elle est toujours réglée par défaut sur les derniers paramètres et unités utilisés (LB ou KG). 1. Après avoir retiré tout objet de la balance, appuyez sur la touche pour la mettre en marche.
Page 260 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Peser un patient et tarer un poids connu (prétarage): Le prétarage peut être effectué pour les objets ayant un poids compris entre 0,2 lb et 200 lb (0,1 kg et 91 kg). 1.
Page 261 Retour à la Page D'Accueil DIRECTIVES SUR LA MESURE DE LA TAILLE ATTENTION : Soyez prudent lorsque vous tirez la toise de haut en bas. La tige doit glisser en douceur ; évitez de la manipuler de manière brusque. Rabattez la pièce conçue pour la tête lorsqu'elle n'est pas utilisée.
Page 262 Un entretien et un nettoyage appropriés sont essentiels pour garantir une précision et une efficacité durables des pesées. 1. Health o meter® Professional recommande d'utiliser l'une des solutions suivantes sur un chiffon doux ou une lingette jetable: ● solution d'eau et de savon doux ●...
Page 263: Étalonnage
Retour à la Page D'Accueil ETALONNAGE Cette balance a été étalonnée en usine, et n'a pas besoin d'être étalonnée avant d'être utilisée. Il n'est pas nécessaire de la calibrer sur le terrain ; les utilisateurs doivent se conformer aux politiques de calibrage de leur institution. Si nécessaire, elle peut être étalonnée. L'étalonnage de la balance est effectué...
Page 264: Dépannage
Avant de contacter le technicien, reportez-vous aux instructions suivantes pour vérifier et corriger les éventuelles défaillances. Si l'écran affiche des messages d'erreur autres que ceux ci-dessous, contactez Service d'assistance technique pour les balances médicales de Health o meter® au 1-800-638- 3722. Anomalie...
Page 265 Que couvre la garantie ? Cette balance Health o meter® Professional est garantie à partir de la date de son achat contre les défauts liés aux matériaux ou à la fabrication pendant une période de deux (2) ans. Si le produit ne fonctionne pas correctement, retournez-le, fret payé...
Page 266 Model 500KL / 500KG CLICK THE BOX BELOW OR SKIP TO THE PAGE NOTED Specifications / Certifications / Cautions and Connectivity / Definition of Warnings Symbols Disposal p. 266 p. 267 p.268 Powering the Assembly Set Up Scale / Battery Instructions Instructions Replacement...
Page 267: Cautions And Warnings
When operating the scale with the AC adapter: • Operate this scale exclusively with the AC adapter provided by Health o meter Professional. Use of an unspecified adapter will void the warranty, and can pose a serious safety hazard.
Page 268 Resolution 500KG: 220 kg x 0.1 kg Adapter Model No. UE15WCP1-090050SPA, Part No. UE160714HKKK1-P ® Health o meter Professional Model (ADPT30) (Not Included) Input: 100-240V – 50/60Hz, 500mA Power Requirements Output: 9.0V - - - 0.5A Or 6 AA Batteries (included) Operating temperatures: 50°F to 104°F (10°C to 40°C)
Page 269 For reliable transmission of weight data, this scale is designed to connect to a computer, ® monitor, or other electronic data device via Health o meter Professional Connectivity Solutions. This connectivity helps minimize transcription errors when recording patient data. For further information regarding how to connect this scale to other electronic devices, please contact ®...
Page 270: Assembly Instructions
Carefully inspect the carton for shipping damage before unpacking. If damage is found, contact ® your shipper or a Health o meter Professional representative immediately at 1-800-815-6615. Claims must be filed with the shipper as soon as possible after receipt of the package. The following information details what you will find inside the main carton as you unpack the parts for assembly.
Page 271 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 1. Carefully remove the contents of the carton and place each part on a flat, level, and dry surface. P/N UM500KL 500KG Rev 20190408...
Page 272 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 2. Remove the 4 column mounting screws and washers from the bottom of column B Screws and washers and set aside for assembly step 8. Column B 3. Remove the black bracket from scale platform C. Read the “Attention”...
Page 273 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 4. Locate the load cell connector cable inside column A. While Column B Column A holding column B, slide the (top) (bottom) cable through the center opening at the top of column B. Push the cable all the way through Column B until the plug reaches the bottom of the column.
Page 274 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 6. Place scale platform C on its side and place Column B on its side, perpendicular to the platform. The front of the display head on Column A should be facing forward and above scale platform C.
Page 275 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 8. Position and secure the connected columns A and B to scale platform C. Locate the 4 column mounting screws previously removed in step 2. Ensure that washers are located between the screw heads and the scale platform C screw holes.
Page 276 Back to Home Page ASSEMBLY INSTRUCTIONS (CONTINUED) 10. Position the bottom of the fully assembled height rod into the height rod opening G at the top of column A. Press locking tab F inward to insert the height rod into the height rod opening G.
Page 277 1. Connect the AC adapter (not included) into the adapter jack on the scale platform C. ® Warning: To avoid a safety hazard, use only a Health o meter Professional AC adapter. 2. Plug the scale’s AC adapter into the power source.
Page 278 Back to Home Page SET UP INSTRUCTIONS Auto-Off Function As an energy saving feature, the scale will automatically turn off after 2 minutes of inactivity. By default, this function is enabled. Note: The scale will not auto-off if a weight is held on the display.
Page 279: Operating Instructions
Back to Home Page OPERATING INSTRUCTIONS Keypad (Note: there is no LB/KG button on the 500KG) Function Description ON/OFF Turns scale on and off. Holds the weight value of the patient on the display until the button is HOLD/RELEASE pressed again to clear the value. LB/KG Toggles between pounds (LB) and kilograms (KG).
Page 280 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) Weighing a Patient Note: When this scale is turned on, it will always default to the settings and units last used (LB or KG). 1. With all weight off the scale, press the ON/OFF button to turn on the scale. 2.
Page 281 Back to Home Page OPERATING INSTRUCTIONS (CONTINUED) BMI Function Body Mass Index (BMI) is a ratio between a person’s weight and height and interpreted as a BMI score. This BMI score is then used as a tool to categorize a patient as underweight, normal, overweight, obese or morbidly obese.
Page 282 Back to Home Page HEIGHT MEASUREMENT INSTRUCTIONS CAUTION: Use caution when sliding height rod up and down. The rod should move smoothly; do not move the rod in a jerking motion. Fold headpiece down when not in use. Note: Patients must be a minimum of 23-5/8” (60 cm) tall for the height to be accurately measured.
Page 283 4. Do not pour or spray fluids directly on the scale. Replacement Parts Parts may be available if a piece of the scale needs to be replaced. Contact Health o meter Professional Scales Customer Service at 1-800-815-6615 to inquire about the availability of these replacement parts.
Page 284: Calibration
Back to Home Page CALIBRATION This scale has been factory calibrated, and does not require calibration prior to use. If required, the scale can be calibrated. Calibration of your scale is performed using kilograms (KG) or pounds (LB), according to the units of measure used upon entering into the calibration path.
Page 285: Troubleshooting
Back to Home Page TROUBLESHOOTING Troubleshooting Before contacting service personnel, refer to the following instructions to check and to correct any failures. Symptom Possible Cause Corrective Action Scale does not turn on 1. Dead battery 1. Replace batteries 2. Faulty electrical outlet 2.
Page 286: Warranty
® Health o meter Professional products are manufactured, designed, and owned by Pelstar, LLC. ® We reserve the right to improve, enhance, or modify Health o meter Professional product features or specifications without notice. © Pelstar, LLC 2019 P/N UM500KL 500KG Rev 20190408...
Page 288 Haga clic en el enlace o salte a la página indicada Especificaciones / Certificaciones / Precauciones y Definición de Los Conectividad / Advertencias Disposición Símbolos p. 288 p. 289 p. 290 Encendido de la Instrucciones de Instrucciones de Báscula/ Cambio Ensamblado Instalación de Batería...
Page 289 PRECAUCIONES USO PREVISTO ® Esta balanza profesional Health o meter está diseñada para ser utilizada en un entorno médico profesional por personal médico capacitado. Este producto fue diseñado para pesar a los pacientes que están posicionados de manera segura y de pie en la plataforma. No modifique el producto ni lo use para otro fin que no sea el previsto.
Page 290 500KG: 220 kg x 0.1 kg Requisitos de energía Adaptador modelo no UE15WCP1-090050SPA, parte no UE160714HKKK1-P Health o meter® Professional Modelo (ADPT30) (No incluido) Entrada: 100-240V – 50/60Hz, 500mA Salida : 9.0V - - - 0.5A o 6 baterías AA (incluido) Entorno Temperaturas operacionales: 50°F hasta 104°F (10°C hasta 40°C)
Page 291 Health o meter®. Esta conectividad ayuda a minimizar los errores de transcripción cuando se graban datos de pacientes. Para obtener más información sobre cómo conectar esta balanza a otros dispositivos electrónicos, comuníquese con el Soporte técnico de...
Page 292: Instrucciones De Ensamblado
Si encuentra algún daño, contacte de inmediato al transportista o a ® un representante de Health o meter Professional al teléfono 1-800-815-6615. Debe presentar cualquier queja ante el transportista al momento de recibir el paquete. La siguiente información menciona a detalle lo que encontrará...
Page 293 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) Ensamblaje de la balanza modelo 1. Retire con cuidado el contenido del embalaje y coloque todas las piezas sobre una superficie plana, nivelada y seca. Abertura del estadímetro G Columna A Parte superior del estadímetro D Atención...
Page 294 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 2. Retire los 4 tornillos de montaje de la columna, las rondanas de la parte inferior Tornillos y rondanas de la columna B y colóquelas a un lado para proceder a ensamblar de acuerdo al paso 8.
Page 295 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 4. Localice el cable de la celda Columna B de carga dentro de la columna Columna A (Parte (Parte A. Mientras sostiene la superior) inferior) columna B, deslice el cable por la apertura central de la parte superior de la columnas B.
Page 296 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 6. Coloque la plataforma C sobre uno de sus lados y coloque la columna B en uno de sus lados en posición perpendicular a la plataforma. La parte frontal del módulo de la pantalla que se encuentra en la columna A debe encarar el frente y estar sobre la...
Page 297 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 8. Coloque y asegure el ensamblaje de las columnas A y B a la plataforma C. Localice los 4 tornillos de montaje de la columna que retiro con anterioridad en el paso 2.
Page 298 Volver a la Página de Inicio INSTRUCCIONES DE ENSAMBLADO (CONT.) 10. Coloque la parte inferior del estadímetro que ensambló con anterioridad dentro de la abertura del estadímetro G ubicada en la parte superior de la columna A. Presione hacia adentro la pestaña de seguridad F para insertar el estadímetro dentro de la abertura G.
Page 299 Si el problema no se soluciona, póngase en contacto con el servicio de atención al cliente de Health o meter Professional Scales al Health o meter Professional Scales. Nota: Si la pantalla muestra el mensaje “Lo”, esto indica que la energía de las baterías es baja.
Page 300: Instrucciones De Instalación
Volver a la Página de Inicio INSTRUCCIONES DE INSTALACIÓN Función de apagado automático Como una función para ahorrar energía, la balanza se apagará automáticamente después de 2 minutos de inactividad. Está función está activa por defecto. Nota: La balanza no se apagará automáticamente si se mantiene un peso en la pantalla.
Page 301: Instrucciones De Funcionamiento
Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO Teclado (Nota: no hay un botón LB / KG en los 500KG) Función Descripción ON/OFF Enciende y apaga la balanza. (Encender/Apagar) HOLD/RELEASE Mantiene en la pantalla el peso del paciente hasta volver a presionar el (Mantener/Borrar) botón para borrar el valor.
Page 302 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Pesar un paciente Nota: Cuando la balanza está encendida, siempre aparecerá la última configuración de unidad de medida (Libras o Kilogramos). 1. Asegúrese que ningún objeto se encuentre sobre la plataforma. Presione el botón ON/OFF para encender el la pantalla.
Page 303 Volver a la Página de Inicio INSTRUCCIONES DE FUNCIONAMIENTO (CONT.) Función BMI (Índice de Masa Corporal) El índice de masa corporal (IMC) es una relación entre el peso y la altura del paciente que se interpreta como índice de masa corporal. El IMC se utiliza como herramienta para categorizar al paciente dentro de un peso insuficiente, normal, sobrepeso, obesidad u obesidad mórbida.
Page 304: Instrucciones De Medición De La Estatura
Volver a la Página de Inicio INSTRUCCIONES DE MEDICION DE LA ESTATURA Instrucciones PRECAUCIONES: Tenga cuidado al desplazar el estadímetro hacia arriba o hacia abajo. Este debe desplazarse suavemente, no lo desplace mediante sacudidas. Pliéguelo hacia abajo cuando no lo utilice. Nota: Es necesario que el paciente tenga un mínimo de 23-5/8”...
Page 305 Partes de reemplazo Si necesita reparar el estadímetro, puede encontrar partes de reemplazo. Póngase en contacto con el servicio de atención al cliente de Health o meter Professional Scales al 1-800-815-6615 para preguntar si existen partes de reemplazo disponibles. Recubrimiento Teclado Part # 500KLKEYPAD Tope del tallímetro...
Page 306: Calibración
Volver a la Página de Inicio CALIBRACIÓN La balanza se calibró desde fábrica y no necesita calibrarse antes de utilizarse. De ser necesario, la balanza puede calibrarse. La calibración de la balanza se efectúa utilizando kilogramos (KG) o libras (LB) de acuerdo con las unidades de medida utilizadas al momento de ingresar el procedimiento de calibración.
Page 307: Problemas
Volver a la Página de Inicio SOLUCIÓN DE PROBLEMAS Solución de Problemas Antes de solicitar asistencia técnica, consulte las siguientes instrucciones para revisar y corregir cualquier falla. Problema Posible causa Acción correctiva La balanza no enciende 1. Batería descargada 1. Reemplace las baterías 2.
Page 308: Garantía
Pelstar, LLC., fabrica, diseña, y es dueño de los productos Health o meter Professional. ® Nos reservamos el derecho de mejorar o modificar las características o especificaciones de los productos Health o meter Professional sin previo aviso. © Pelstar, LLC 2019...
Page 309 Cliquez sur le lien ou passez à la page notée Certifications / Caractéristiques / Précautions et Connectivité / Définition des Mises en Garde Symboles Élimination p. 309 p. 310 p. 311 Instructions de Alimenter la Instructions de Montage Balance Configuration p.312 p.319 p.320...
Page 310 PRÉCAUTION ET AVERTISSEMENT UTILISATION PRÉVUE Cette balance professionnelle Health o meter® est destinée à être utilisée dans un environnement médical professionnel par un personnel médical formé. Ce produit a été conçu pour peser les patients qui sont positionnés en toute sécurité et debout sur la plate-forme. Ne modifiez pas le produit et ne l'utilisez pas à...
Page 311 500KG: 220 kg x 0.1 kg Adaptateur Model No UE15WCP1-090050SPA, Pièces No Exigences d'Alimentation UE160714HKKK1-P (Non-inclus) ® Health o meter Professional Model (ADPT30) (non-inclus) Entrée: 100-240V – 50/60Hz, 500mA Sortie: 9.0V - - - 0.5A ou 6 - batteries AA Températures:...
Page 312 Disposition Balance Cette balance Health o meter® Professional doit être jetée de façon appropriée, comme déchet électronique. Suivez les régulations nationales, régionales ou locales s’appliquant à vous pour disposer de vos déchets électroniques ou batteries. Ne jetez pas cet appareil dans les ordures domestiques.
Page 313: Instructions De Montage
Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE Avant Assemblage Chaque balance numérique à faisceau au niveau des yeux 500KL / 500KG est livrée dans une seule boîte. Inspectez attentivement l’extérieur de la boîte pour tout dommage de livraison avant de l’ouvrir. S’il y a du dommage, contactez votre livreur ou un représentant Health o meter®...
Page 314 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 1. Enlevez soigneusement le contenu de la boîte et placez chaque pièce sur une surface plane, nivelée et sèche. OUVERTURE DE TIGE DE HAUTEUR G COLONNE A TIGE DE HAUTEUR SUPÉRIEURE D ATTENTION.
Page 315 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 2. Enlevez les 4 vis de montage et les rondelles du bas de la Vis et rondelles colonne B et mettez-les de côté pour l'étape 8 de l'assemblage. Colonne B 3. Enlevez le support noir de la plateforme C de la balance.
Page 316 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 4. Situez le câble de connexion de la cellule de charge à Colonne B Colonne A l'intérieur de la colonne A. (sommet) (bas) Pendant que vous tenez la colonne B, glissez le câble à travers l'ouverture du centre au sommet de la colonne B.
Page 317 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 6. Placez la plateforme C de la balance sur le côté et placez la colonne B sur le côté, perpendiculaire à la plateforme. Le devant de la tête de l'écran de la colonne A devrait faire face vers l'avant et au-dessus de la plateforme C de la balance.
Page 318 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 8. Positionnez et fixes les colonnes reliées A et B à la plateforme de la balance C. Situez les 4 vis de fixation qui avaient été retirées dans l'étape 2. Assurez-vous que les rondelles sont situées entre les têtes de vis et les trous de vis de la plateforme...
Page 319 Retour à la Page D'Accueil INSTRUCTIONS DE MONTAGE (SUITE) 10. Positionnez le bas de la tige de hauteur assemblée dans l'ouverture de la tige de hauteur G au sommet de la colonne A. Appuyez sur l'ergot de verrouillage F vers l'intérieur pour insérer la tige de hauteur dans l'ouverture de la tige de hauteur G.
Page 320 Note : Si la procédure de configuration échoue, référez-vous aux instructions de dépannage. Si le problème n'est pas réglé, contactez le service à la clientèle des balances Health o meter Professional au 1-800-815-6615.
Page 321: Instructions De Configuration
Retour à la Page D'Accueil INSTRUCTIONS DE CONFIGURATION Fonction d'arrêt automatique En tant que fonctionnalité d'économie d'énergie, la balance s'éteindra automatiquement après 2 minutes d'inactivité. Par défaut cette fonction est activée. Désactiver l'arrêt automatique 1. Pendant que la balance est éteinte, appuyez et maintenez enfoncé le bouton HOLD/RELEASE.
Page 322: Mode D'emploi
Retour à la Page D'Accueil MODE D'EMPLOI (Remarque: il n'y a pas de bouton LB / KG sur le 500KG) Fonction Description ON/OFF Allume et éteint la balance. Retient une valeur de poids du patient sur l’écran jusqu’à ce que le HOLD/RELEASE bouton soit appuyé...
Page 323 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Peser un Patient Note: Lorsque cette balance est allumée, elle retournera toujours aux réglages et unités utilisés en dernier (LB ou KG). 1. Assurez-vous qu'aucun objet n'est sur la plate-forme. Appuyez sur le bouton ON / OFF pour allumer l'écran.
Page 324 Retour à la Page D'Accueil MODE D'EMPLOI (SUITE) Fonction IMC L'indice de masse corporelle (IMC) est un ratio entre le poids d'une personne et sa hauteur et interprété comme un score IMC. Ce score IMC est ensuite utilisé comme outil pour catégoriser un patient comme poids insuffisant, normal, surplus de poids, obèse ou obèse morbide.
Page 325 Retour à la Page D'Accueil INSTRUCTIONS POUR LA MESURE DE LA TAILLE MISES EN GARDE : Soyez prudent lorsque vous glissez la tige vers le haut et le bas. La tige devrait bouger doucement ; ne bougez pas la tige de façon brusque. Pliez le casque lorsque vous ne l'utilisez pas.
Page 326 Pièces de remplacement Des pièces de remplacement sont disponibles si la tige de hauteur doit être réparée. Communiquez avec le service à la clientèle des balances Health o meter Professional au 1-800-815-6615 pour demander la disponibilité de ces pièces de remplacement.
Page 327: Étalonnage
Retour à la Page D'Accueil ÉTALONNAGE Cette balance a été calibrée en usine, et n'a pas besoin d'être calibrée avant l'utilisation. Si requis, la balance peut être calibrée. La calibration de votre balance est effectuée en utilisant des kilogrammes (KG) ou livres (LB) en conformité avec les unités de mesure utilisées lors du processus de calibration.
Page 328: Dépannage
Retour à la Page D'Accueil DÉPANNAGE Avant de contacter du personnel de service, référez-vous aux instructions suivantes pour vérifier ou corriger tout problème. Symptômes Causes Possibles Action Corrective La balance ne s'allume pas 1. Batterie déchargée 1. Remplacer la batterie 2.
Page 329: Garantie
Qu'est-ce que la Garantie Couvre? Les balances Health o meter® Professional sont garanties à partir de la date d’achat contre les défauts matériels ou de main- d’œuvre pour une période de deux (2) ans. Si le produit ne fonctionne pas correctement, retournez le produit, livraison prépayée et emballé...

This manual is also suitable for:

500kg 500klhb 500kl 3023 2923 2823 ... Show all

Health O Meter 3423 Manual

Español

Français

English

Available languages

Quick Links

Chapters

Troubleshooting

Related Manuals for Health O Meter 3423

Summary of Contents for Health O Meter 3423

This manual is also suitable for:

Table of Contents
