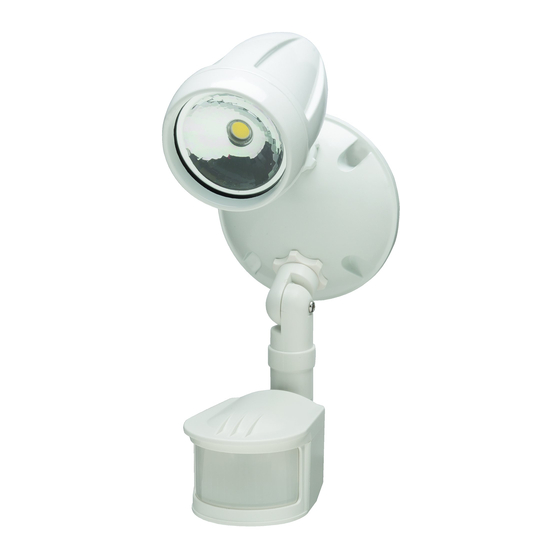

Motion sensor security light
Hide thumbs Also See for 8422:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Motion Sensor Security
Light
Model
8421
Features
• LED motion light.
• Automatically operates at night only.
Package Contents
• Security Light (see model above)
• Short Bracket Screws (2x)
• Long Fixture Screws (2x)
• Decorative Nuts (2x)
• Wire Connectors (3x)
• Mounting Bracket (1x)
Requirements
• The light control requires 120-volts AC.
• Some codes require installation by a qualified
electrician.
• This product is intended for use with a junction box
marked for use in wet locations.
© 2016 HeathCo LLC
For easy installation, select an existing light with a wall
switch for replacement. IMPORTANT: Do NOT use with
dimmers or timers.
For best performance, mount the fixture about 8 ft.
(2.4 m) above the ground. Note: If fixture is mounted
higher than 8 ft. (2.4 m), aiming the sensor down will
reduce coverage distance.
Model
8422
Wall Mount
Note: Light fixture and sensor should be mounted as
shown above when installed (depending upon type of
installation). Model 8421 shown above.
1. Remove mounting bracket from back of light fixture.
2. Ensure the long fixture screws are finger tight against
the mounting bracket.
PRE-INSTALLATION
Eave Mount
Mounting
Bracket
Long Fixture
Screws
206150-03A

Advertisement

Table of Contents
loading

Related Manuals for Heath Zenith 8422

Summary of Contents for Heath Zenith 8422

  • Page 1 8 ft. (2.4 m), aiming the sensor down will reduce coverage distance. Model Model 8421 8422 Wall Mount Eave Mount Note: Light fixture and sensor should be mounted as Features shown above when installed (depending upon type of installation).

  • Page 2: Installation

    INSTALLATION WIRING Note: All wiring must be run in accordance with the Twist the junction box wires and fixture wires together National Electrical Code through conduit or another ac- as shown. Secure with wire connectors. ceptable means. Contact a qualified electrician if there is any question as to the suitability of the system.

  • Page 3: Final Assembly

    FINAL ASSEMBLY TEST AND ADJUSTMENT 1. Push the wires into the junction box. 1. Turn on the circuit breaker and light switch. 2. Slide the fixture assembly onto the long fixture screws. Note: Sensor has a 1 minute warm up period before it Tighten decorative nuts securely against fixture base.

  • Page 4: Operation

    Range ... . Up to 40 ft. (12 m) [varies with surrounding temperature]. Sensing Angle ..Up to 180° Wattage ... Model 8422 - Max. 9 Watt LED Model 8421 - Max. 2 x 8 Watt LED Power Requirements .

  • Page 5: Technical Service

    TECHNICAL SERVICE Please call 1-800-858-8501 (English speaking only) for assistance before returning product to store. If you experience a problem, follow this guide. You may also want to visit our Web site at: www.hzsupport.com. If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only), 8:00 AM to 5:00 PM CST (M-F).

  • Page 6: Instalación Previa

    8 pies (2,4 m), si se apunta el detector hacia abajo se reducirá la distancia de cobertura. Modelo Modelo 8421 8422 Montaje en pared Montaje en alero Nota: La lámpara y el sensor debe montarse como Características se indica arriba, una vez instalado (según el tipo de instalación).

  • Page 7: Instalación

    INSTALACIÓN CABLEADO Nota: Todo el cableado debe realizarse de acuerdo Conecte los cables de la caja de empalme con los cables con el Código Eléctrico Nacional usando tubería o al- del aparato de luz, como se muestra. Tuérazalos juntos gún otro medio aceptable. Póngase en contacto con y asegúrelos con un conector de cables.

  • Page 8: Montaje Final

    MONTAJE FINAL PRUEBA Y AJUSTE 1. Prenda el cortacircuitos y el interruptor de luz. 1. Meta los alambres en la caja de empalme. 2. Deslice el conjunto lámpara en sus tornillos largos. Nota: El detector tiene un tiempo de calentamiento de 1 3.

  • Page 9: Operación

    Alcance ........... Hasta 40 pies (12 m) [varía de acuerdo a la temperatura que le rodea] Ángulo de sensibilidad ......Hasta 180˚ Potencia ..........Modelo 8422 - LED de 9 vatios máximo Modelo 8421 - 2 LEDs de 8 vatios máximo Requisitos de potencia ......

  • Page 10: Servicio Técnico

    SERVICIO TÉCNICO Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes de devolver el producto a la tienda. Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.com. Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 8:00 AM a 5:00 PM CST (L- V).
  • Page 11 à une hauteur supérieure à 8 pi (2,4 m), le fait de diriger le détecteur vers le bas réduit la portée de la couverture. Modèle Modèle 8421 8422 Montage mural Montage sous avant-toit Caractéristiques Remarque : Le luminaire et capteur devraient être •...
  • Page 12 INSTALLATION CÂBLAGE Remarque : Le câblage doit être conforme aux exigences Torsader les fils de la boîte de jonction avec ceux de du Code national de l’électricité et être installé dans la commande d’éclairage. Les fixer ensemble à l’aide des canalisations ou autres dispositifs acceptables. Si de serre-fils.

  • Page 13: Assemblage Final

    ASSEMBLAGE FINAL ESSAIS ET RÉGLAGES 1. Mettre en circuit le disjoncteur et l’interrupteur 1. Repoussez les fils dans la boîte de raccordement. 2. Faire glisser l’assemblage de l’éclairage sur les d’éclairage. longues vis d’éclairage. Remarque : Le capteur a une période d’attente d’une 3.

  • Page 14: Fiche Technique

    Portée ........Jusqu’à 12 m (40 pi) [Varie selon la température ambiante] Angle de détection ..... Jusqu’à 180° Puissance ........Modèle 8422 – DEL de 9 W max. Modèle 8421 – DEL 2 x 8 W max. Alimentation électrique ..... 120 V CA, 60 Hz Délais .........

  • Page 15: Service Technique

    SERVICE TECHNIQUE Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l’aide avant de retour- ner l’article au magasin. En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 8 h 00 et 17 h 00, HNC, du lundi au vendredi.
  • Page 16 Purchase Information Información de la compra Renseignements d’achat Model #: _________________ Date of Purchase: _____________ Nº de modelo / N° de modèle Fecha de compra / Date d’achat Staple Purchase Receipt Here Engrape aquí el recibo de compra Agrafez le reçu d’achat ici PLEASE KEEP YOUR DATED SALES RECEIPT, IT IS REQUIRED FOR ALL WARRANTY REQUESTS.
