Briggs & Stratton 540000 Operator's Manual
  1. Manuals
  2. Brands
  3. Briggs & Stratton Manuals
  4. Engine
  5. Vanguard 540000 Series
  6. Operator's manual

Briggs & Stratton 540000 Operator's Manual

Hide thumbs Also See for 540000:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Model 540000
Briggs & Stratton is a registered trademark
of Briggs & Stratton Corporation
English
en
Operator's Manual
en
Manual del Operario
es
Manuel de l'opérateur
fr
Vanguardt
Gasoline
E 2008 Briggs & Stratton Corporation,
Milwaukee, WI, USA. All rights reserved.
Español
es
Model 610000
Français
fr
Vanguardt
Gasoline
Form No. 276949TRI A

Advertisement

Table of Contents
loading

Related Manuals for Briggs & Stratton 540000

Summary of Contents for Briggs & Stratton 540000

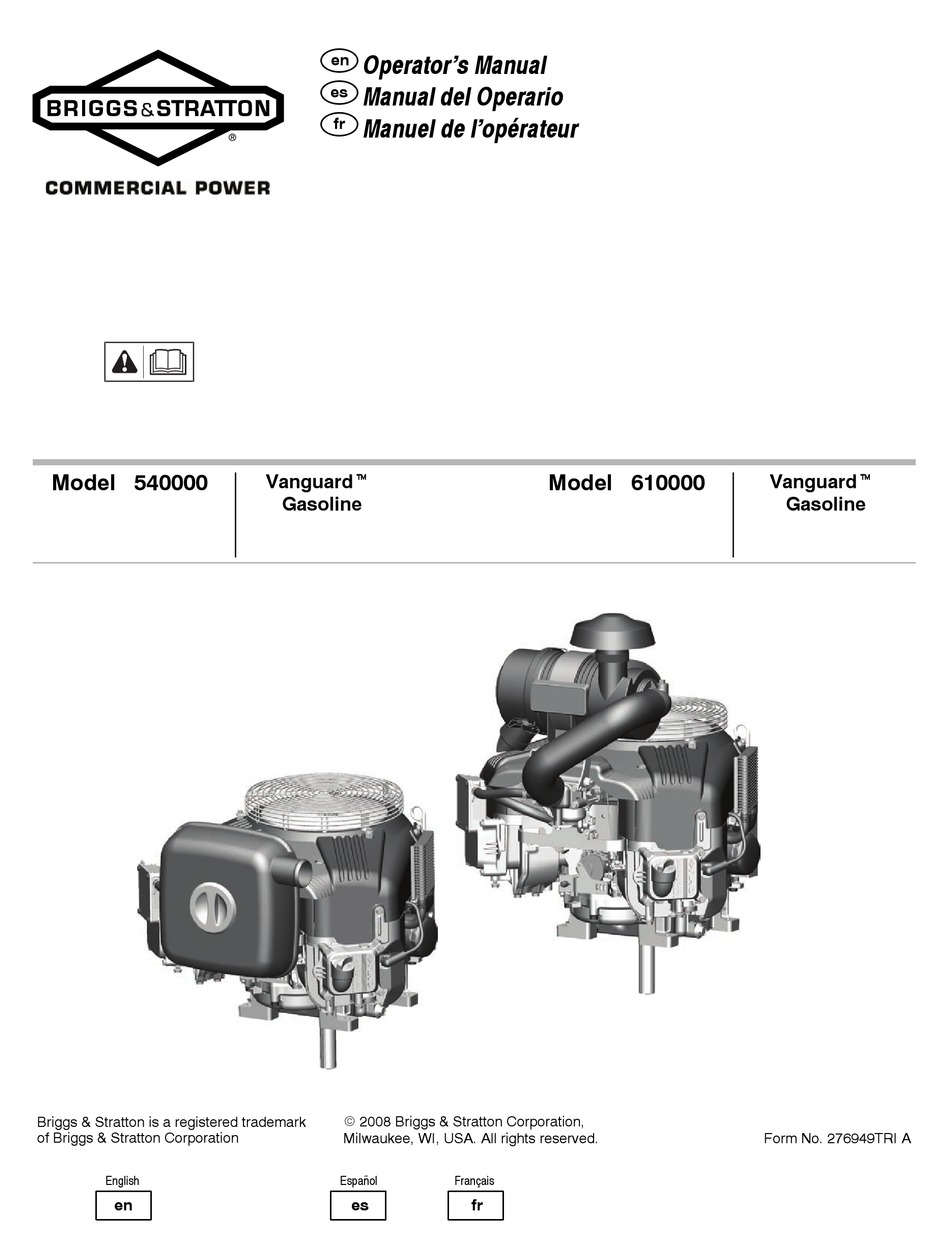

  • Page 1 Operator’s Manual Manual del Operario Manuel de l’opérateur Model 540000 Model 610000 Vanguardt Vanguardt Gasoline Gasoline E 2008 Briggs & Stratton Corporation, Briggs & Stratton is a registered trademark of Briggs & Stratton Corporation Milwaukee, WI, USA. All rights reserved.
  • Page 2 BRIGGSandSTRATTON.COM...

  • Page 4: Operator Safety

    General Information WARNING For replacement parts or technical assistance, record below the engine model, type, and The engine exhaust from this product contains chemicals known to code numbers along with the date of purchase. These numbers are located on your the State of California to cause cancer, birth defects, or other engine (see the Features and Controls page).
  • Page 5 WARNING WARNING Unintentional sparking can result in fire or electric shock. Rapid retraction of starter cord (kickback) will pull hand and arm toward engine faster than you can let go. Unintentional start-up can result in entanglement, traumatic amputation, or laceration. Broken bones, fractures, bruises or sprains could result.

  • Page 6: Features And Controls

    Features and Controls If the oil level is between the ADD and FULL marks, do not start the engine. Contact an Authorized Briggs & Stratton Dealer to have the oil pressure problem corrected. Compare the illustration with your engine to familiarize yourself with the location of Fuel Recommendations various features and controls.

  • Page 7: Maintenance

    Maintenance Chart 4. Move the throttle control (B) to the fast position. Operate the engine in the fast First 5 Hours position. See the equipment manual for location and operation of the throttle Change oil control. • 5. Move the choke control (C), or the combination choke/throttle lever, to the choke Every 8 Hours or Daily position.

  • Page 8: Troubleshooting

    2. Remove the oil drain plug (B). Drain the oil into an approved container. How To Clean The Air Cooling System - Figure 9 3. After the oil has drained, install and tighten the oil drain plug. WARNING Change The Oil Filter Running engines produce heat.
  • Page 9 Specifications Engine Specifications Engine Specifications Model 540000 Model 610000 Displacement 54.68 ci (896 cc) Displacement 60.60 ci (993 cc) Bore 3.366 in (85.5 mm) Bore 3.366 in (85.5 mm) Stroke 3.071 in (78.0 mm) Stroke 3.406 in (77.21 mm) Oil Capacity 78 -- 80 oz (2.3 -- 2.4 L)
  • Page 10 BRIGGS & STRATTON ENGINE OWNER WARRANTY POLICY May 2008 LIMITED WARRANTY Briggs & Stratton Corporation will repair or replace, free of charge, any part(s) of the engine that is defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for and is subject to the time periods and conditions stated below.

  • Page 11: Emissions Control System Warranty Statement

    Emissions Control System Warranty Statement Briggs & Stratton Corporation (B&S), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S. EPA) Emissions Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations) California, United States and Canada Emissions Control Defects period of two years, subject to provisions set forth below.

  • Page 12: Información General

    Información General ADVERTENCIA Para conseguir repuestos o asistencia técnica registre los números de modelo, tipo y La descarga de escape de este motor causada por este producto código de su motor junto con la fecha de compra. Estos números los encuentra contiene químicos que las autoridades del Estado de California saben localizados en su motor (consulte la página de Características y Controles).
  • Page 13 ADVERTENCIA ADVERTENCIA Los motores emiten monóxido de carbono, un gas venenoso que carece El funcionamiento de los motores produce calor. Las partes de los de olor y de color. motores, especialmente el mofle, se calientan demasiado. Respirar monóxido de carbono puede ocasionar náuseas, desmayos o Pueden ocurrir graves quemaduras a causa de su contacto.

  • Page 14: Características Y Controles

    Características y Controles 4. Si el nivel de aceite es bajo, agregue aceite lentamente por dentro del tubo de llenado de aceite (C). No lo llene excesivamente. Después de añadir aceite, espere un minuto y vuelva a comprobar el nivel de aceite. Compare la ilsutración con su motor para que se familiarice con la localización de 5.

  • Page 15: Mantenimiento

    Mantenimiento Cómo Darle Arranque al Motor - Figura 4 Utilice sólo repuestos originales para los equipos. Es posible que otros repuestos no funcionen tan bien, dañen la unidad y hasta pueden ocasionar lesiones. ADVERTENCIA Además, el uso de otros repuestos puede anular la validez de su garantía. La gasolina y sus vapores son extremadamente inflamables y Recomendamos que contacte a cualquier Distribuidor Autorizado de Briggs &...
  • Page 16 3. Coloque y ajuste la varilla indicadora. Cómo Cambiar la Bujía - Figura 5 4. Remueva la varilla indicadora del nivel de aceite y compruebe el nivel de aceite en la Compruebe el entrehierro (A, Figura 5) con un calibrador de alambre (B). Si es misma.
  • Page 17 Bodegaje Cómo reemplazar el filtro de combustible - Figura 12 ADVERTENCIA ADVERTENCIA La gasolina y sus vapores son extremadamente inflamables y explosivos. La gasolina y sus vapores son extremadamente inflamables y explosivos. Un incendio o una explosión pueden causar graves quemaduras o la muerte.

  • Page 18: Especificaciones Del Motor

    Especificaciones Especificaciones del Motor Especificaciones del Motor Modelo 540000 Modelo 610000 Desplazamiento 54,68 ci (896 cc) Desplazamiento 60,60 ci (993 cc) Diámetro Interno del Cilindro 3,366 en (85,5 mm) Diámetro Interno del Cilindro 3,366 in (85,5 mm) Carrera 3,071 en (78,0 mm)
  • Page 19 PÓLIZA DE GARANTÍA DEL PROPIETARIO DEL MOTOR BRIGGS & STRATTON Mayo 2008 GARANTIA LIMITADA Briggs & Stratton Corporation reparará o reemplazará, sin costo alguno, cual(es)quier parte(s) del motor considerada(s) como defectuosas en material, mano de obra o ambos. Los gastos de transporte del producto sometido a reparación o cambio bajo esta Garantía deben ser abonados por el comprador. Esta garantía tiene vigencia y está...

  • Page 20: Informations Générales

    Informations générales AVERTISSEMENT Pour obtenir des pièces de rechange ou une assistance technique, reporter ici les Les gaz d’échappement de ce moteur contiennent des substances numéros de Modèle, Type et Code du moteur ainsi que la date d’achat. Ces numéros chimiques pouvant causer des cancers, des malformations fœtales ou sont situés sur le moteur (voir la page Caractéristiqueset commandes).
  • Page 21 AVERTISSEMENT AVERTISSEMENT Un moteur en marche produit de la chaleur. Les pièces du moteur, et Les moteurs produisent du monoxyde de carbone, qui est un gaz plus particulièrement le silencieux, deviennent extrêmement chaudes. toxique inodore et invisible. Les toucher peut provoquer des brûlures sévères. L’inhalation de monoxyde de carbone peut provoquer des nausées, un évanouissement et entraîner la mort.

  • Page 22: Caractéristiques Et Commandes

    Caractéristiques et commandes Si le niveau d’huile est situé au-dessous du repère ADD, verser de l’huile jusqu’au repère FULL. Démarrer le moteur et vérifier que la pression est correcte avant de continuer. Comparer l’illustration avec votre moteur pour vous familiariser avec Si le niveau d’huile est situé...

  • Page 23: Entretien

    AVERTISSEMENT AVERTISSEMENT Les moteurs produisent du monoxyde de carbone, qui est un gaz Une étincelle accidentelle peut provoquer un incendie ou un choc toxique inodore et invisible. électrique. L’inhalation de monoxyde de carbone peut provoquer des nausées, un Un démarrage accidentel peut causer un étranglement, l’amputation ou évanouissement et entraîner la mort.
  • Page 24 ATTENTION: Ne pas utiliser d’air comprimé ni de solvant pour nettoyer le filtre à air. L’air Inspecter le silencieux et le pare-étincelles - Figure 6 comprimé peut endommager le filtre, les solvants le dissoudre. Le système de filtre à air utilise un filtre à air cyclonique ou un filtre à air à dimensions réduites.

  • Page 25: Dépannage

    Besoin d’aide? Aller sur BRIGGSandSTRATTON.com ou appeler 1-800-233-3723 Les ranger loin des chaudières, cuisinières, chauffe-eau ou tout autre appareil • Spécifications Spécifications du moteur Spécifications du moteur Modèle 540000 Modèle 610000 Cylindrée 54,68 ci (896 cc) Cylindrée 60,60 ci (993 cc) Alésage...
  • Page 26 APPLICATION DE LA GARANTIE SUR LES MOTEURS BRIGGS & STRATTON mai 2008 GARANTIE LIMITÉE Briggs & Stratton remplacera ou réparera gratuitement toute(s) pièce(s) du moteur présentant un défaut de matière ou de fabrication ou les deux. Tous les frais de transport du produit destiné...
  • Page 27 Déclaration de garantie du système de contrôle des émissions Déclaration de garantie du système de contrôle des émissions de Briggs & Stratton Corporation (B&S), du California Air Resources Board (CARB) et de la United States Environmental Protection Agency (U.S. EPA) (Droits et obligations du propriétaire au titre de la garantie contre tout défaut) Déclaration de garantie pour les défauts de contrôle d’émissions pour énoncées plus loin.
  • Page 28 Briggs & Stratton Engines Are Made Under One Or More Of The Following Patents: Design D-247,177 (Other Patents Pending) Los Motores Briggs & Stratton Son Fabricados Bajo Una O Más De Las Siguientes Patentes: Diseño D-247.177 (Otras Patentes Pendientes) Les moteurs Briggs & Stratton sont protégés par un ou plusieurs des brevets suivants: Conception D-247.177 (Demandes d’autres brevets introduites) 6,691,683 6,520,141 6,325,036...
