- Page 1 HD-S E J 1...
-
Page 2: Table Of Contents
Be careful not to let metal objects get into the equipment. If something does slip into the equipment, unplug the AC adapter from the wall outlet. Then contact your nearest Korg dealer or the store where the equipment was purchased. - Page 3 DECLARATION OF CONFORMITY (for USA) NOTE: This equipment has been tested and found to comply with the limits for a Responsible Party: KORG USA INC. Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are...
-
Page 4: Main Features
• This sticker sheet includes hard-to-find stickers like the Keio Electronic Laboratories logo, an image of KORG’s legendary engineer Fumio Mieda and more. • The Nu:Tekt HARMONIC DISTORTION Effect Pedal kit is an effects kit that uses a newly-developed harmonic overtone composition circuit to Specifications create a new kind of distortion sound. -
Page 5: Parts List
Parts List Checking the parts Upper case Aluminum Lower case Aluminum Before assembly, make sure that all parts are on hand. Contact us at nutekt.org if any parts are missing or damaged. Volume knobs Rubber feet Polyurethane 12.7 x 3.6 Case screws Flat head screw, M3 Tool and Pick set... -
Page 6: Cautions Before Assembly
Cautions Before Assembly Assembly Connect the battery and fit it into the battery space. Be careful of injury when handling parts Use caution not to injure yourself due to the protruding parts when handling the circuit board. Use cotton work gloves to protect your hands when working. -
Page 7: Operation Check
Troubleshooting Attach the rubber feet [4] onto the lower case. Attach the rubber feet [4] onto the lower case as shown in the diagram. There aren’t enough parts. 4. Attach the volume knobs [3]. • If you have lost some parts, contact us at nutekt.org. Mount the volume knobs onto their spindles. -
Page 8: Part Names And Functions

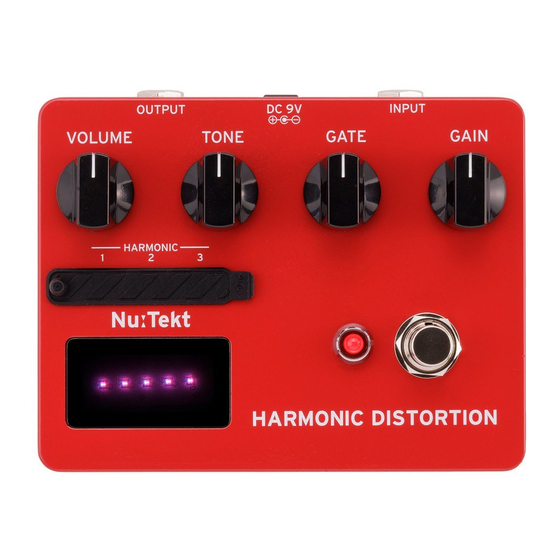

Part Names and Functions Quick settings OUTPUT DC9V INPUT Start out by making the following settings. VOLUME: center TONE: center GATE: max. GAIN: center HARMONIC 1–3: max. 2. Turn the GAIN knob until you can hear a swelling or modulated sound. -
Page 9: Recommended Settings
Recommended Settings List of mounted parts Extreme Distortion Sound Regulator IC NJM2882F05-TE1 DC/DC Converter XC9143B10DER-G IC1-3, IC5 Operational amplifier SO8412P-TH-WS DT1, DT2 Digital Transistor DTA014EUBTL WQ1-7 Transistor PMP4201V Use the GAIN knob to adjust the strength of the distortion. The sound may get too heavily distorted and unclear when the GAIN knob Transistor 2SD2114KT146 is set to maximum. - Page 10 Ceramic capacitor 8200pF Resistor 22kΩ C26, C28, C53 Ceramic capacitor 0.01μF R13, R19 Resistor 27kΩ C7-8, C10, C13, C21, C24, C27, R2-5, R7, R9, R12, R15-17, R21-23, Ceramic capacitor 0.1μF Resistor 33kΩ C29-30, C34, C36-38, C58-71, C75 R25, R28-31, R42, R47, R185 C35, C41-42, C55 Ceramic capacitor 1μF...
- Page 11 目次 安全上のご注意............12 主な特長..............13 仕様..............13 パーツ・ リス ト............14 パーツの確認................14 組み立て前の注意..........15 組み立て...............15 動作確認..................16 トラブル・ シューティ ング.............16 各部の名称と機能..........17 簡単設定方法............17 お薦めのセッティ ング..............18 マウン ト部品表............19 回路図..............21 マウン ト図............22 *.すべての製品名および会社名は、 各社の商標または登録商標です。 - 11 -...
-
Page 12: 安全上のご注意
・ 本製品に異物 （燃えやすいもの、 硬貨、 針金など） を入れない。 安全上のご注意 ・ 温度が極端に高い場所 （直射日光の当たる場所、 暖房機器の近く、 発熱する機器の上など） で使用や保管をしない。 ご使用になる前に必ずお読みください ・ 振動の多い場所で使用や保管をしない。 ここに記載した注意事項は、 製品を安全に正しく ご使用いただき、 あなたや他の方々への危害 ・ ホコリの多い場所で使用や保管をしない。 や損害を未然に防ぐためのものです。 ・ 風呂場、 シャワー室で使用や保管をしない。 注意事項は誤った取り扱いで生じる危害や損害の大きさ、 または切迫の程度によって、 内容を ・ 雨天時の野外のように、 湿気の多い場所や水滴のかかる場所で、 使用や保管をしない。 「警告」 、 「注意」 の2つに分けています。これらは、 あなたや他の方々の安全や機器の保全に関 ・... -
Page 13: 主な特長
このたびは、 Nu:Tekt.エフェク ト ・ペダル・キッ トHARMONIC. 仕様 DISTORTIONをお買い上げいただきまして、 まことにありがとうござい ます。本製品を末永く ご愛用いただくためにも、 取扱説明書をよくお読 ●.接続端子 ： INPUT端子 （モノラル ・ フォーン ・ ジャ ック） 、 OUTPUT端子 みになって、 正しい方法でご使用ください。 （モノラル・ フォーン・ ジャ ック） .、 DC.9V端子 （ ） . ●.電源：9V形アルカリ乾電池 （6LF22/6LR61） （ 別売） 、 . . 主な特長... -
Page 14: パーツ・ リス ト
パーツ・ リス ト パーツの確認 上ケース アルミ 下ケース アルミ 組み立てる前にすべてのパーツが揃っていることを確認してください。 ボリ ューム ・ ノブ もし不足しているパーツや破損しているものがありましたら、 お客様相 ゴム脚 ポリウレタン.φ12.7ｘ3.6 談窓口までお問い合わせください。 ケース ・ ネジ 皿小ネジ、 M3. ツール＆ピック ・ セッ ト ステッカー - 14 -... -
Page 15: 組み立て前の注意
組み立て前の注意 組み立て 部品を持つときはケガをしないように 1. 電池を接続し、 電池スペースに収めます。 基板を取り扱うときに、 部品の突起などでケガをしないように注意して ください。手を保護するために作業用手袋 （綿のもの） を使用して くだ さい。また作業後は必ず石けんを使用して手を洗って ください。 ネジを締めるとき、 対象物に垂直に ネジは、 斜めに入れて締め付けるとネジ山を破損し、 締め付けることが できなくなります。必ず垂直にネジが入るように締め付けて ください。 . 電池は付属していません。市販の9V形アルカリ乾電池 また、 無理に締め付けたり、 強く締めすぎたりすると部品が破損する恐 （6LF22/6LR61） を購入して ください。 れがありますので注意して ください。 . 電池を使用しない場合は、 電池スナップを電池スペースに収納し 工具を使用するときはケガに注意し対象物にキズをつけない て ください。基板やケースに接触しないように注意して ください。 ように 2. 下ケース[2]を閉め、 ネジで留めます。 ネジを工具を使用して締め付けるときに、... -
Page 16: 動作確認
トラブル・ シューティ ング 3. 下ケースにゴム脚[4]を貼り付けます。 下ケースにゴム脚を図のように貼り付けて ください。 部品が足りない 4. ボリ ューム・ ノブ[3]を取り付けます。 →. 部品を紛失した場合は、 お客様相談窓口に問い合わせてください。 ボリ ュームの軸にボリ ューム・ ノブを取り付けて ください。 →. 組み立てる前に、 初めから部品が入っていなかったり、 破損してい Tip: 以下の図を参考にして取り付けると位置決めしやすいです。 たりしていた場合は、 お客様相談窓口へお問い合わせください。 指標を軸の溝に合わせます 軸を左に回しきります 組み立てができない。部品を壊してしまった。 →. お客様相談窓口に問い合わせください。 完成後、 本体を傾けたり揺すったりすると異音がする。 →. 本体の中に、 ネジなどが混入している可能性があります。下ケー 動作確認 スを開けて内部を確認して ください。 問題無く組み立てが完成したら、... -
Page 17: 各部の名称と機能
各部の名称と機能 簡単設定方法 OUTPUT DC9V INPUT 1. まずは以下の設定にします。 VOLUME：センター TONE：センター GATE：MAX GAIN：センター HARMONIC1 ～ 3：MAX 2. GAINノブを回して、 うねり感が出るようなところまで上げます。 3. TONEノブを回して歪みの音質を調節しましょう。 4. GATEノブを回して音を止めたときのゲートの閉まり具合を調節し ます。ゲートが閉まると ノイズも消えます。 1. VOLUMEノブ：音量を調節します。 5. VOLUMEノブで音量を調節します。 2. TONEノブ：TONEの量を調節します。 3. GATEノブ： ゲートレベルを調節します。MINにすると音が出ずらく 6. ギターの音量でも、 うねり感が変わります。 なり、 ギターの拾う ノイズを消すことができます。 ミ ュートしながら弾いても効果がわかります。 4. GAINノブ：歪みの量を調節します。 7. HARMONIC1 ～ 3で歪み合成の音が変わります。 5. EFFECT ON/OFFスイ... -
Page 18: お薦めのセッティ ング
お薦めのセッティ ング Extreme.Distortion.Sound GAINノブで歪みを強さを調節して ください。 GAINノブをMAXにすると、 歪みすぎて音の輪郭を失うこともあります。 HARMONIC1,2,3 （ 調整半固定ボリ ューム） は、 すべてMAXに調節しま す。 Fuzz.Sound GAINノブとHARMONICの1をMAXにすることで強力なファズ・サウン ドになります。チューブサウン ドを強調したフルレンジ・オーバードライ ブです。 HARMONIC1,2,3 （ 調整半固定ボリ ューム） は、 1はMAX、 2、 3はMIN に調節します。 ※.1,.2はMIN、 3はMAXに調節すると、 より過激なファズ音になります。 - 18 -... -
Page 19: マウン ト部品表
部品 数 マウン ト部品表 回路記号 品名 規格 番号 量 20. C25, C45 セラミ ック ・ コンデンサ 1000pF 部品 数 回路記号 品名 規格 21. C31, C52 セラミ ック ・ コンデンサ 2200pF 番号 量 22. C49 セラミ ック ・ コンデンサ 3300pF レギュレータIC NJM2882F05-TE1 23. - Page 20 部品 数 部品 数 回路記号 品名 規格 回路記号 品名 規格 番号 量 番号 量 37. R50 R41, R44, R66-67, 抵抗 470Ω 抵抗 100kΩ R71, R75, R85, R183 38. R35 抵抗 680Ω R51, R79, R118, R6, R11, R18, R24, 抵抗 220kΩ 抵抗...
-
Page 21: Circuit Diagram
回路図,.Circuit.Diagram - 21 -... -
Page 22: Mounting Diagram
マウン ト図,.Mounting.Diagram - 22 -... - Page 23 保証規定 （必ずお読みください） 保証書 本保証書は、 保証期間中に本製品を保証するもので、 付属品類 （ヘッ ドホンなど） は保証 の対象になりません。保証期間内に本製品が故障した場合は、保証規定によって無償修 理いたします。 Nu:Tekt HARMONIC DISTORTION 1. 本保証書の有効期間はお買い上げ日より1か年です。 本保証書は、 保証規定により無償修理をお約束するものです。 2. 次の修理等は保証期間内であっても有償となります。 ・ 消耗部品 （電池、 スピーカー、 真空管、 フェーダーなど） の交換。 お買い上げ日 年 月 日 ・ お取扱い方法が不適当のために生じた故障。 ・ 天災 （火災、 浸水等） によって生じた故障。 販売店名 ・ 故障の原因が本製品以外の他の機器にある場合。...
