USER INSTRUCTION MANUAL - FIXED ANCHORAGE POINT
IFU 5902392

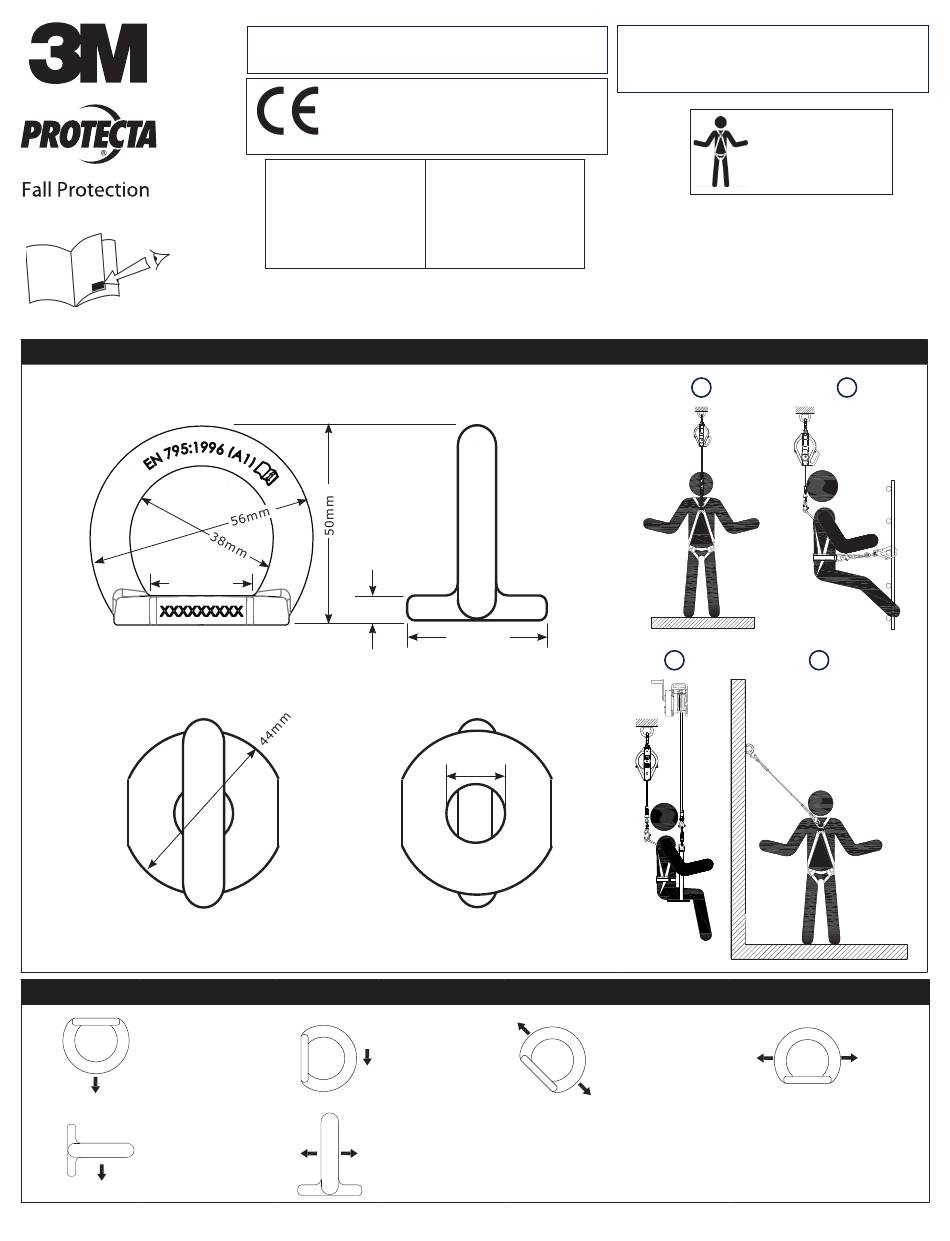

24,5 mm
J
L
FORM NO: 5903808
REV: B
SPECIFIC INSTRUCTIONS
EN795 CLASS B
Please read this User Manual
carefully before installing and
using this product.
CE Type Test
No. 0082
APAVE SUDEUROPE SAS
Z.I. avenue Gay Lussac
BP3
33370 ARTIGUES-pres-
BORDEAUX
France
This manual is intended to meet the Manufacturer's Instructions and
should be used as part of an employee training program.
6,0mm
J
L
CE Production Quality Control
No. 0086
BSI Product Services
Kitemark Court
Davy Avenue
Knowlhill, Milton Keynes
MK5 8PP, UK
1
36,5 mm
13,5mm
2
Fixed Anchorage Point
Model Number: AM211
x 1
A
C
J
B
D
J
© 3M 2022
Advertisement
Table of Contents
Related Manuals for 3M PROTECTA AM211
Summary of Contents for 3M PROTECTA AM211
- Page 1 USER INSTRUCTION MANUAL - FIXED ANCHORAGE POINT This manual is intended to meet the Manufacturer’s Instructions and IFU 5902392 should be used as part of an employee training program. 24,5 mm 6,0mm 36,5 mm 13,5mm FORM NO: 5903808 © 3M 2022 REV: B...

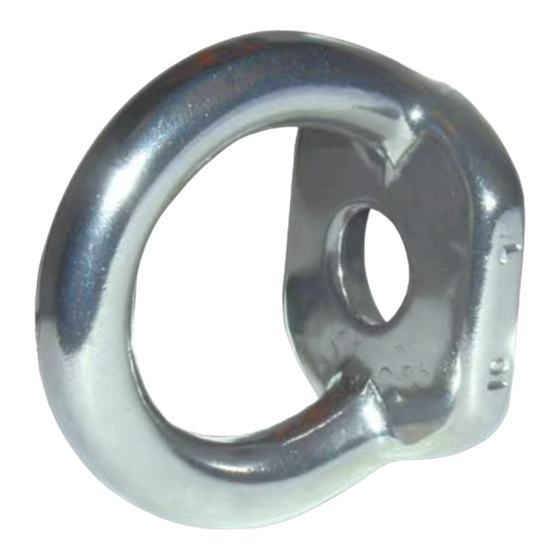

- Page 3 FOREWORD This instruction describes installation and use of the Protecta Fixed Anchorage Point. It should be used as part of an employee training program. IMPORTANT: Before using this equipment, record the product identification information from the product markings (identified in photo on front cover) on the ‘Equipment Identification Sheet’ at the back of the “General Instructions for Use and Maintenance”...
-
