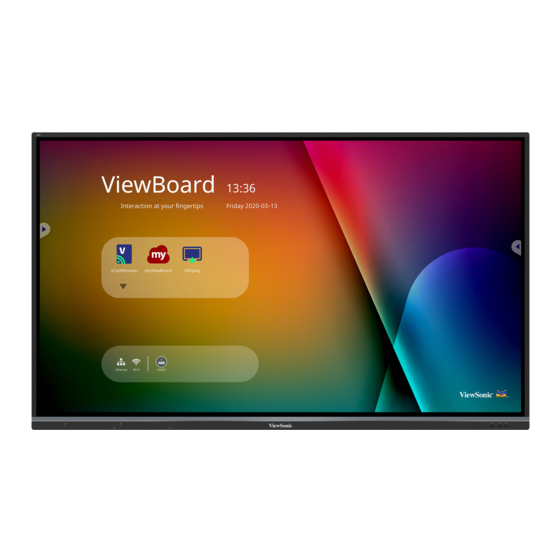

IFP5550/IFP6550/IFP7550/IFP8650
Komercyjny wyświetlacz
dotykowy
Podręcznik użytkownika
WAŻNE: Przeczytaj ten podręcznik użytkownika, aby uzyskać ważne informacje
o instalacji i używaniu tego podręcznika w bezpieczny sposób, a także o rejestracji
produktu, na wypadek konieczności skorzystania z serwisu w przyszłości. Informacje
o gwarancji, które zawiera ten podręcznik użytkownika zawierają opis ograniczonej
gwarancji ViewSonic Corporation, który można także znaleźć na naszej stronie
internetowej http://www.viewsonic.com w języku angielskim lub w innym, określonym
w regionalnym polu wyboru w górnym, prawym rogu naszej strony internetowej. "Antes
de operar su equipo lea cu idadosamente las instrucciones en este manual"
Nr modelu VS17121/VS16954/VS16876/VS16874

Advertisement

Table of Contents
loading

Related Manuals for ViewSonic IFP5550

Summary of Contents for ViewSonic IFP5550

  • Page 1 Informacje o gwarancji, które zawiera ten podręcznik użytkownika zawierają opis ograniczonej gwarancji ViewSonic Corporation, który można także znaleźć na naszej stronie internetowej http://www.viewsonic.com w języku angielskim lub w innym, określonym w regionalnym polu wyboru w górnym, prawym rogu naszej strony internetowej. “Antes de operar su equipo lea cu idadosamente las instrucciones en este manual”...
  • Page 2 W firmie ViewSonic wierzymy, że nasze produkty mają potencjał pozytywnego wpływu na świat i jesteśmy przekonani, że wybrany produkt ViewSonic będzie dobrze służył. Jeszcze raz dziękujemy za wybór produktu firmy ViewSonic!

  • Page 3: Oświadczenie O Zgodności Z Przepisami Industry Canada

    Informacja o zgodności UWAGA: Ta część adresuje wszystkie połączone wymagania i oświadczenia dotyczące przepisów. Potwierdzone odpowiednie zastosowania powinny się odnosić do etykiet z nazwą i odpowiednich oznaczeń na urządzeniu. Oświadczenie o zgodności z FCC To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować...

  • Page 4: Indyjskie Ograniczenie Dotyczące Substancji Niebezpiecznych

    Indyjskie ograniczenie dotyczące substancji niebezpiecz- nych Ograniczenie dotyczące substancji niebezpiecznych (Indie). Ten produkt jest zgodny z przepisami “India E-waste Rule 2011” i zakazuje używania ołowiu, rtęci, sześciowartościowego chromu, polibromowanego dwufenylu lub polibromowanych eterów difenylowych o stężeniach przekraczających 0,1 % wagowego i 0,01 % wagowego dla kadmu, poza wyjątkami ustalonymi w Harmonogramie 2 przepisów.

  • Page 5: Ostrzeżenia I Przestrogi

    15. Przy obecności dymu, nienormalnych dźwięków lub dziwnych zapachów, należy natychmiast wyłączyć wyświetlacz LCD i zadzwonić do dostawcy lub do firmy ViewSonic. Kontynuowanie używania wyświetlacza LCD w takim stanie jest niebezpieczne. 16. Nie należy próbować obchodzić zabezpieczeń w postaci spolaryzowanej lub uziemionej wtyki.
  • Page 6 17. Przewód zasilający należy zabezpieczyć przed przydeptywaniem lub ściskaniem, szczególnie wtykę i miejsce wychodzenia a urządzenia. Należy się upewnić, że gniazdo zasilania znajduje się w pobliżu urządzenia, aby było łatwo dostępne. 18. Należy używać wyłącznie dodatki/akcesoria określone przez producenta. 19. Należy używać wyłącznie wózki, podstawy, statywy, wsporniki lub stoły, określone przez producenta lub sprzedawane z urządzeniem.

  • Page 7: Table Of Contents

    Spis treści Informacja o zgodności Oświadczenie o zgodności z FCC ............i Oświadczenie o zgodności z przepisami Industry Canada ....i Zgodność z CE dla krajów europejskich ..........i Indyjskie ograniczenie dotyczące substancji niebezpiecznych ...ii Deklaracja zgodności RoHS2 ..............ii Ostrzeżenia i przestrogi ..............iii Informacje o prawach autorskich Rejestracja produktu ................
  • Page 8 4. Operacje w menu OSD 4.1 Ustawienia ogólne ..............16 4.2 Więcej ustawień OSD ..............18 4.3 Menu Annotation (Notatka) ............21 4.4 Interfejs wbudowanego odtwarzacza ......... 27 4.5 Obsługiwane formaty multimediów ..........49 5. Rozwiązywanie problemów 6. Dbanie i konserwacja 7.

  • Page 9: Informacje O Prawach Autorskich

    Microsoft, Windows i logo Windows logo to zastrzeżone znaki towarowe Microsoft Corporation w Stanach Zjednoczonych i w innych krajach. ViewSonic i logo trzech ptaków, OnView, ViewMatch i ViewMeter to zastrzeżone znaki towarowe ViewSonic Corporation. VESA to zastrzeżony znak towarowy Video Electronics Standards Association.

  • Page 10: Rejestracja Produktu

    _______________________________________ Data zakupienia: _______________________________________ Usuwanie produktu i koniec użyteczności produktu Firma ViewSonic szanuje środowisko naturalne i jest zaangażowana w działania proekologiczne. Dziękujemy za wspieranie inteligentnego, proekologicznego przetwarzania komputerowego. Więcej informacji można uzyskać na stronie internetowej ViewSonic. USA i Kanada: http://www.viewsonic.com/company/green/recycle-program/ Europa: http://www.viewsoniceurope.com/eu/support/call-desk/...

  • Page 11: Wprowadzenie

    Copyright © 2016, ViewSonic Corporation. All rights reserved. All trademarks, registered or otherwise, are the property of their respective companies. Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial reeors or omissions contained herein; nor for incidental or consequential damages resulting from furnishing this meterial, or the performance or use of this product.

  • Page 12: Specyfikacje Zestawu Do Montażu Na Ścianie (Vesa)

    IFP5550 – 55” 400~400 mm M8 x 25mm • Firma ViewSonic zapewnia standardowe wymiary dla zestawów do montażu na ścianie, jak pokazano w tabeli powyżej. • Aby dobrze dobrać zestaw do montażu, należy sprawdzić informacje pod adresem www.viewsonic.com lub zadzwonić do naszego zespołu serwisowego.

  • Page 13: Funkcje Inteligentnej Tablicy Interaktywnej/Wyświetlacza Lcd

    2. Funkcje inteligentnej tablicy interak- tywnej/wyświetlacza LCD W tej części znajduje się opis funkcji wyświetlacza LCD. Uwaga: Funkcje lub zastosowania opisane w tym podręczniku użytkownika, zależą od zakupionego modelu urządzenia. 2.1 Przegląd panela sterowania Element Opis Naciśnij ten przycisk, aby włączyć urządzenie Naciśnij ten przycisk, aby włączyć/wyłączyć...

  • Page 14: Przegląd Złączy

    Decrease volume Increase volume USB port for Embedded Player and internal PC Receives signals from the remote control 2.2 Przegląd złączy Press t ON/OF Terminal Interface Overview Mute / Display current Blank s Freeze Numeri Press t PC app Numeri Close c Element Opis...

  • Page 15: Przegląd Pilota

    2.3 Przegląd pilota Press to turn the display Press to scroll down ON/OFF Enter button. Press it to Mute / Unmute select options. Writing software startup Display information of the current input source Shortcut button to exit Blank screen dialog boxes Freeze screen Back Numeric input button...

  • Page 16: Wkładanie Baterii Pilota

    2.4 Wkładanie baterii pilota Aby włożyć dostarczone baterie do pilota, należy wykonać te instrukcje. Zalecamy, aby nie mieszać typów baterii. 1. Zdejmij pokrywę z tyłu pilota. 2. Włóż dwie baterie “AAA”, sprawdzając, czy symbol “+” na baterii jest dopasowany do symbolu “+” w gnieździe baterii. 3.

  • Page 17: Zakres Działania Odbiornika Pilota

    2.5 Zakres działania odbiornika pilota Zakres pracy odbiornika pilota pokazano tutaj. Efektywny zasięg wynosi 8 metrów. Należy się upewnić, że nic nie zasłania sygnału pilota kierowanego do odbiornika.

  • Page 18: Ustawienia Wyświetlacza

    Connecting an External PC 1. To display video and sound from an external PC follow the instructions below. 3. Ustawienia wyświetlacza Note: External PCs can also be connected to the display via HDMI cable. • Connect a VGA cable (15-pin) from your external PC to the VGA IN port on the display.

  • Page 19: Połączenia Rs232

    3.2 Połączenia RS232 RS232 Kabel portu szeregowego komputer Gdy do połączenia wyświetlacza z zewnętrznym komputerem używany jest kabel portu szeregowego RS232, niektórymi funkcjami można sterować przez komputer PC, włącznie z włączeniem/wyłączeniem zasilania, regulacją głośności i więcej.

  • Page 20: Podłączanie Peryferyjnych Urządzeń Usb

    3.3 Podłączanie peryferyjnych urządzeń USB Tak jak komputer PC, do inteligentnej tablicy interaktywnej można łatwo podłączać różne urządzenia USB i inne urządzenia peryferyjne. 1. Peryferyjne urządzenia USB: Podłącz kabel USB urządzenia do portu USB IN Connecting USB Peripherals (Wejście USB). 2.

  • Page 21: Połączenia Av In (Wejście Av)

    3.4 Połączenia AV IN (Wejście AV) Przystawka telewizyjna Aparat Gra wideo Wideo Nagrywarka wideo Odbiornik telewizji satelitarnej Wideo 1. Podłącz 3-kolorowe złącze kabla AV od portów AV IN (Wejście AV) na wyświetlaczu, do portów AV OUT (Wyjście AV) urządzenia peryferyjnego (Kabel AV: Żółte złącze to wideo, czerwone Audio-R, białe Audio-L).

  • Page 22: Połączenia Hdmi

    3.5 Połączenia HDMI HDMI Connections Kabel HDMI Odtwarzacz DVD General Setting 1. Podłącz kabel HDMI do portów HDMI wyświetlacza i urządzenia peryferyjnego. Podłącz przewód zasilający i włącz przełącznik zasilania na panelu tylnym. Naciśnij przycisk z prawej strony wyświetlacza, aby włączyć ekran. Naciśnij przycisk INPUT (Wejście), aby przełączyć...

  • Page 23: Połączenie Wyjścia Wideo

    3.7 Połączenie wyjścia wideo Projektor Kabel audio Kabel HDMI Użyj kabel HDMI do podłączenia urządzeń wyświetlania z wejściem HDMI i użyj kabla audio do podłączenia wejścia dźwięku. Podłącz przewód zasilający i włącz przełącznik zasilania na panelu tylnym. Naciśnij przycisk POWER (Zasilanie) z prawej strony wyświetlacza, aby włączyć ekran.

  • Page 24: Operacje W Menu Osd

    4. Operacje w menu OSD 4.1 Ustawienia ogólne Aby wybrać źródło wejścia: Naciśnij przycisk INPUT (WEJŚCIE) na pilocie, aby wyświetlić ogólne menu ustawień, następnie naciśnij strzałkę W DÓŁ, aby przejść do menu źródła wejścia. Naciśnij przycisk strzałki DOWN / UP / LEFT / RIGHT (W DÓŁ/W GÓRĘ/W LEWO/W PRAWO), aby wybrać...
  • Page 25 Aby wyregulować podświetlenie i włączyć/wyłączyć funkcję Flicker Free (Brak migania): Naciśnij przycisk INPUT (WEJŚCIE) na pilocie, aby wyświetlić menu ustawień ogólnych wyświetlacza. Przeciągnij ikonę bezpośrednio rysikiem dotykowym, aby wyregulować wartość podświetlenia. Kliknij ikonę Flicker Free (Brak migania), aby włączyć/wyłączyć tę funkcję. Naciśnij przycisk EXIT na pilocie lub kliknij rysikiem dotykowym pusty obszar poza menu, aby wyjść...

  • Page 26: Więcej Ustawień Osd

    4.2 Więcej ustawień OSD Naciśnij na pilocie przycisk MENU (przy dowolnym źródle, poza źródłem Wbudowany odtwarzacz), aby wyświetlić menu ustawień ogólnych wyświetlacza. Ustawienie dźwięku Obróć bezpośrednio rysikiem dotykowym ikony głośności, basów, tonów niskich i balansu, aby wyregulować wartość. Lub naciśnij strzałkę DOWN / UP / LEFT / RIGHT (W DÓŁ/W GÓRĘ/W LEWO/W PRAWO), aby wybrać...
  • Page 27 Ustawienie ekranu Kliknij ikonę Image Sticking Protection (Zabezpieczenie przed utrwalaniem obrazu), aby włączyć/wyłączyć tę funkcję. Kliknij bezpośrednio ikony 4:3 i 16:9, aby zmienić proporcje. Ustawienie wyświetlacza Obróć bezpośrednio rysikiem dotykowym ikony Brightness (Jasność), Contrast (Kontrast), Hue (Barwa) i Sharpness (Nasycenie), aby wyregulować wartość. Lub naciśnij strzałkę...
  • Page 28 Ustawienie regulacji 1. Przeciągnij ikonę bezpośrednio rysikiem dotykowym, aby wyregulować wartość. Kliknij bezpośrednio ikonę Auto, aby wykonać automatyczną regulację.

  • Page 29: Menu Annotation (Notatka)

    4.3 Menu Annotation (Notatka) vPen Menu Notatka Pływające menu Menu skrótów Pióro Przy dowolnym źródle wejścia, umieść na ekranie dwa palce (w odstępie około 20~50mm) i pozostaw na dłużej niż dwie sekundy, aby wywołać menu notatki. W tym trybie, użytkownik może używać tylko rysika dotykowego. Element Opis Menu Annotation...
  • Page 30 Boczny pasek narzędzi Element Opis Kliknij, aby powrócić do poprzedniego interfejsu operacji. Return (Powrót) (Tylko dla źródła - Wbudowany odtwarzacz) Kliknij, aby powrócić go głównego interfejsu wbudowanego Home (Główny) odtwarzacza. Wyświetlenie menu Short cut (Skróty). (Tylko dla źródła - Short cut (Skróty) Wbudowany odtwarzacz) Menu Short cut (Skróty) zapisuje ostatnio uzywane aplikacje vBoard...
  • Page 31 Close (Zamknij) Kliknij, aby zamknąć menu Wyświetlenie menu Zoon in/out Zoon in/out Kliknij, aby wyregulować funkcję Zoon in/out Zoom in (Powiększenie) Kliknij, aby powiększyć bieżący obraz. Zoom out (Zmniejszenie) Kliknij, aby zmniejszyć bieżący obraz. Original (Oryginalny) Kliknij, aby przywrócić oryginalny rozmiar Tools (Narzędzia) Wyświetlenie menu narzędzi Spotlight (Reflektor)
  • Page 32 Działanie IFP50 Kliknij ikonę ENTER THE CLASS (Przejdź do klasy). Kliknij ikonę Voter (Głosujący). Pojawi się interfejs wykonywania operacji IFP50. Voter (Głosujący) Kliknij ikonę , aby przejść do interfejsu Voter (Głosujący). Kliknij ikonę “Single choice (Pojedynczy wybór)” lub “Multiple choice (Wybór wielokrotny)”, aby zdefiniować...
  • Page 33 Kliknij ikonę Finish (Zakończ), aby zakończyć głosowanie, zostaną wyświetlone statystyki odpowiedzi. Wybierz poprawną odpowiedź, aby pokazać prawidłową ocenę. Kliknij ikonę w celu analizy.
  • Page 34 Responder (Odpowiadający) Kliknij , aby przejść do funkcji Responder (Odpowiadający). Aby odpowiedzieć, uczestnicy muszą kliknąć ikonę OK. Komunikat Kliknij , aby włączyć/wyłączyć funkcję wiadomości. Działanie funkcji wiadomości Kliknij ikonę Message (Wiadomość), aby włączyć/wyłączyć tę funkcję. Uczestnik klika ikonę Message (Wiadomość), aby zmienić interfejs na interfejs wiadomości.

  • Page 35: Interfejs Wbudowanego Odtwarzacza

    4.4 Interfejs wbudowanego odtwarzacza Przełącz na źródło - wbudowany odtwarzacz, aby wyświetlić pokazany powyżej interfejs ViewBoard Launcher. Element Opis vBoard Kliknij program vBoard ViewBoard Cast Kliknij program ViewBoard Cast Browser Kliknij, aby przejść do strony internetowej Kliknij, aby przejść do strony zarządzania wbudowanym odtwa- APPs (Aplikacje) rzaczem Network (Sieć)
  • Page 36 vBoard Element Opis File (Plik) Nowy/Otwórz/Zapisz plik Home (Główny) Powrót do strony głównej APPs Kliknij, aby przejść do strony zarządzania wbudowanym odtwa- (Aplikacje) rzaczem Settings Otwieranie okna dialogowego ustawień (Ustawienie) Open Doc (Otwórz Otwórz plik multimediów/dokumentu przez domyślną aplikację dokument) Kliknij, aby wyświetlić...
  • Page 37 ViewBoard Cast Kliknij program ViewBoard Cast Page (Strona) Kliknij, aby pokazać zarządzanie stroną Kliknij, aby pokazać lub ukryć siatkę Kliknij, aby pokazać lub ukryć zegar Kliknij, aby odwrócić pasek narzędzi Kliknij, aby odwrócić pasek narzędzi Uwaga: Dwa punkty do powiększenia/zmniejszenia i nawigacji.
  • Page 38 vBoard Lite Element Opis Menu Kliknij, aby wyświetlić podmenu Exit Kliknij, aby opuścić vBoard Lite (Wyjście) Select Wybór dowolnego obiektu na tablicy (Wybierz) Kliknij, aby pisać lub ustawić typ, kolor i grubość Pen (Pióro) Uwaga: W trybie pióra, do pisania obsługiwanych jest do 10 punktów Eraser Kliknij, aby użyć...
  • Page 39 Previous Kliknij w celu przejścia do poprzedniej strony (Poprzednia) Page (Strona) Wyświetlanie numeru strony Dalej Kliknij w celu przejścia do następnej strony New (Nowy) Kliknij, aby utworzyć nowy plik Open (Otwórz) Kliknij, aby otworzyć plik w formacie *.enb Import Kliknij, aby importować plik w formacie *.jpg (Importuj) Save (Zapisz) Kliknij, aby zapisać...
  • Page 40 Watercolor (Akwarela) Element Opis Kliknij, aby wybrać inny typ Pen (Pióro) Uwaga: W trybie pióra, do pisania obsługiwanych jest do 10 punktów Thickness (Grubość) Kliknij w celu zmiany grubości Wybierz kolor, a następnie obróć koło na palecie w Palette (Paleta) celu dopasowania koloru Kliknij Dipper (Pobierany), aby pobrać...
  • Page 41 ViewBoard Cast Kliknij , aby uruchomić aplikację ViewBoard Cast. Urządzenie Mac i Windows Upewnij się, że urządzenie jest podłączone do tej samej sieci co IFP50. Odwiedź adres pokazany na IFP50, aby pobrać aplikację. Uruchom ViewBoard Cast i kliknij numer ikony pokazany na IFP50.
  • Page 42 Upewnij się, że urządzenie jest podłączone do tej samej sieci co IFP50. Wprowadź hasło pokazane na IFP50. Przesuń w dół, aby przejść do szybkiego ustawienia Open AirPlay. Wybierz urządzenie, po czym pojawi się interfejs operacji systemu iOS. Android Upewnij się, że urządzenie jest podłączone do tej samej sieci co IFP50. Wprowadź...
  • Page 43 Interfejs urządzenia mobilnego Element Opis Toggle Kliknij, aby ukryć lub wyświetlić pasek narzędzi (Przełącz) Home Kliknij, aby powrócić go głównego interfejs (Główny) Return Kliknij, aby powrócić do poprzedniego interfejsu operacji (Powrót) Kliknij, aby wyświetlić lub otworzyć wewnętrzny plik urządzenia mobil- Folder nego Screen sha-...
  • Page 44 Zoom Kliknij , aby uruchomić aplikację Zoom. Kliknij Sign In (Zarejestruj). Wprowadź e-mail i hasło lub zaloguj na swoje konto Google, Facebook albo SSO. Przy braku konta Zoom, należy wybrać Sign Up (Zarejestruj).
  • Page 45 Join a Meeting (Przyłącz do spotkania) Wybierz Join a Meeting (Przyłącz do spotkania). Wprowadź Meeting ID (Identyfikator spotkania) dla spotkania, do którego chcesz się przyłączyć. Kliknij Join a Meeting (Przyłącz do spotkania).
  • Page 46 Rozpocznij natychmiatowe spotkanie Wybierz Schedule (harmonogram) lub Host (Gospodarz) spotkania. Wybierz opcje spotkania: • Wybierz włączenie lub wyłączenie wideo. • Wybierz Use Personal Meeting ID (Użyj osobisty identyfikator spotkania) lub niepowtarzalny identyfikator spotkania. Kliknij Start a Meeting (Rozpocznij spotkanie). Zaproś uczestników spotkania, klikając ikonę Participants (Uczestnicy) na dole ekranu.
  • Page 47 Visualizer Kliknij , aby uruchomić aplikację Visualizer. Element Opis Exit (Wyjście) Kliknij w celu wyjścia Resolution setting (Ustawienie roz- Kliknij, aby zmienić rozdzielczość aparatu dzielczości) Pen (Pióro) Kliknij, aby wykonać notatkę na obrazie Screen shot Kliknij, aby wykonać zdjęcie ekranu (Zdjęcie ekranu) Adjustable mode W tym trybie, użytkownik może użyć...
  • Page 48 Keeper Kliknij , aby uruchomić aplikację Keeper. Element Opis Optymaliza- Kliknij, aby zoptymalizować system, usunąć zawartość cja jednym pamięci i usunąć śmieci przyciskiem usuwanie zawartości Kliknij, aby usunąć zawartość pamięci pamięci Usuwanie Kliknij, aby usunąć śmieci śmieci Informacje Kliknij, aby sprawdzić informacje systemowe Wyjście Kliknij w celu wyjścia...
  • Page 49 Screen Lock Kliknij , aby ustawić hasło blokady ekranu lub włączyć blokadę ekranu. Set password (Ustaw hasło) Włączona blokada ekranu...
  • Page 50 Folders (Foldery) 1. Storage device display (Wyświetlacz urządzenia pamięci): Kliknij rysik dotykowy, aby przejść do obszaru odpowiednich urządzeń pamięci. Icons (Ikony): Element Opis Kliknij w celu wyjścia. Wyjście Kliknij, aby wykonać sortowanie plików. Sortuj Kliknij, aby wyświetlić tryb miniaturek. Miniaturki Kliknij, aby wyświetlić...
  • Page 51 File type menu (Menu Typ pliku): All (Wszystkie): All types (Wszystkie typy) Doc (Dokumenty): Pliki typu OFFICE Uwaga: Obrazy zapisane przez vBoard Lite, boczny pasek narzędzi i przycisk przechwytywania ekranu pilota. Picture (Obraz): Pliki typu obrazy Media (Multimedia): Pliki typu audio i wideo File information (Informacje o pliku): W celu podglądu obrazu, pokaż...
  • Page 52 Settings (Ustawienia) • Network access (Dostęp do sieci): Sprawdź stan bieżącego połączenia sieciowego i parametry sieciowe urządzenia. • Share (Udostępnianie): Usługa SAMBA do udostępnienia. • Display (Wyświetlacz): Dopasowanie domyślnej strony głównej, tapety, szyfrowania wyjścia HDMI, odstępu czasu przełączania pikseli. • Storage (Pamięć): Sprawdzenie wielkości pamięci wewnętrznej.
  • Page 53 Apps (Aplikacje) • AirPlay • Browser • Chrome • Cloud Drive • ES File Explorer • Folders • Keeper • Screen Lock • Settings • vBoard • vBoard Lite • Visualizer • ViewBoard Cast • WPS Office • Zoom...
  • Page 54 Cloud Drive Element Opis Add Account (Dodaj Dodanie konta użytkownka. konto) Use the default account Bieżący obraz zostanie przesłany do pamięci chmury, bez (Użyj domyślne konto) ponownego potwierdzania konta, po naciśnięciu ikony przesyłania. Use the default file name when save (Użyj domyśl- Bieżący obraz zostanie przesłany do pamięci chmury, bez edycji nej nazwy pliku podczas nazwy pliku, po naciśnięciu ikony przesyłania.
  • Page 55 ES File Explorer Element Opis Network (Sieć) Przechodzenie do podmenu. Cloud (Chmura) Przechodzenie do strony operacji. New (Nowy) Kliknij ikonę “Gdrive”, aby dodać konto chmury.
  • Page 56 Wybierz konto chmury w celu dostępu do pliku chmury.

  • Page 57: Obsługiwane Formaty Multimediów

    4.5 Obsługiwane formaty multimediów MULTIMEDIA KODEK ROZSZERZENIE PLIKU Obraz BMP, JPEG, PNG .bmp, .gif, .jpg, .jpeg, .png H.263, H.264, MJPEG, MPEG2, .3gp, .asf, .asx, .avi, .flv, .m4v, .mkv, Film MPEG4, RV30/40, VP6, Xvid-ASP .mov, .mp4, .mpg, .mpeg, .rmvb, .ts AAC, ALAC, FLAC, MPEG 3, Vorbis, .aac, .ape, .flac, .m4a, .mp3, .ogg, Muzyka WAV, WMA...

  • Page 58: Rozwiązywanie Problemów

    5. Rozwiązywanie problemów Awaria pilota 1. Sprawdź, czy coś nie zasłania odbiornika pilota. 2. Sprawdź, czy są prawidłowo zainstalowane baterie pilota. 3. Sprawdź, czy nie jest potrzebna wymiana baterii. Urządzenie niespodziewa- 1. Sprawdź, czy jest włączony tryb uśpienia. nie wyłącza się 2.
  • Page 59 Wideo nie działa normalnie Brak obrazu/Brak dźwięku 1. Sprawdź stan ZASILANIA. 2. Sprawdź kabel sygnałowy. 3. Sprawdź, czy jest prawidłowo zainstalowany wewnętrzny komputer PC. Drgania obrazu 1. Sprawdź kabel sygnałowy. 2. Sprawdź, czy inne urządzenia elektroniczne nie zakłócają sygnału. Słaba jakość obrazu 1.

  • Page 60: Dbanie I Konserwacja

    6. Dbanie i konserwacja Należy się zastosować do podanych zaleceń dotyczących czyszczenia, aby posiadana inteligentna tablica interaktywna wyglądała przez lata jak nowa: • Nie należy czyścić urządzenia, jeśli było długo uruchomione. • Przed czyszczeniem lub polerowaniem, urządzenie należy odłączyć od ściennego gniazda zasilania.

  • Page 61: Tryby Wyświetlania

    7. Tryby wyświetlania 7.1 Tryb VGA 640x480 @60Hz/72Hz/75Hz 720x400 @70Hz 800x600 @56Hz/60Hz/72Hz/75Hz 832x624 @75Hz 1024x768 @60Hz/70Hz/75Hz 1152x864 @60Hz/75Hz 1152x870 @75Hz 1280x768 @60Hz/75Hz 1280x960 @60Hz 1280x1024 @60Hz/75Hz 1360x768 @60Hz 1366x768 @60Hz 1440x900 @60Hz/75Hz 1400x1050 @60Hz/75Hz 1600x1200 @60Hz 1680x1050 @60Hz 1920x1080 @60Hz 1920x1200 @60Hz...

  • Page 62: Tryb Hdmi

    7.2 Tryb HDMI 640x480 @60Hz/72Hz 720x400 @70Hz 800x600 @60Hz/72Hz 1024x768 @60Hz/70Hz/75Hz 1280x800 @60Hz 1280x1024 @60Hz 1360x768 @60Hz 1440x900 @60Hz 1680x1050 @60Hz 1920x1080 @60Hz @30Hz (HDMI 2/3) 3840x2160 @60Hz (HDMI 1) 480i @60Hz 480p @59Hz/60Hz 576i @50Hz 720p @50Hz/60Hz 576p @50Hz 1080i @50Hz/60Hz 1080p...

  • Page 63: Tryb Dp

    7.3 Tryb DP 640x480 @60Hz/72Hz 720x400 @70Hz 800x600 @60Hz/72Hz 1024x768 @60Hz/70Hz/75Hz 1280x800 @60Hz 1280x1024 @60Hz 1360x768 @60Hz 1440x900 @60Hz 1680x1050 @60Hz 1920x1080 @60Hz 3840x2160 @60Hz 480i @60Hz 480p @59Hz/60Hz 576i @50Hz 720p @50Hz/60Hz 576p @50Hz 1080i @50Hz/60Hz 1080p @50Hz/60Hz...

  • Page 64: Specyfikacje

    8. Specyfikacje Model IFP5550 IFP6550 IFP7550 IFP8650 Wielkość ekranu 54,6” 64,5” 74,5” 85,6” Sygnał wejścia 3 x HDMI 1 x DP 1 x VGA 1 x audio PC 1 x CVBS Sygnał wyjścia 1 x HDMI 1 x Słuchawki 1 x SPDIF (koncentryczny) Wyjście głośnika...

  • Page 65: Introduction

    9. RS-232 Protocol 9.1 Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic Commercial TV / Digital Signage and PC or other control unit with RS232 protocol. The protocol contains three sections command: •...

  • Page 66: Communication Setting

    9.2.2 Communication Setting - Baud Rate Select: 9600bps (fixed) - Data bits: 8 bits (fixed) - Parity: None (fixed) - Stop Bits: 1 (fixed) 9.2.3 Command Message Reference PC sends to Monitor command packet followed by “CR”. Every time PC sends control command to the Monitor, the Monitor shall respond as follows: 1.
  • Page 67 Set-Function format Send: (Command Type=”s”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order NOTE: For VT2405LED-1 and VT3205LED, the set “Power on” command is the exception. Reply: (Command Type=”+”...
  • Page 68 Reply (Hex Format) Name Length Command Type 0x34 0x30 0x2D 0x0D 0x32 Set-function table Length ID Command Command Value Range Comments Function Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Power on/ off 000: STBY Exclude VT2405-1, and (standby) 001: ON VT3205 Input Select...
  • Page 69 Picture Size 000: FULL (for DS) 001: NORMAL 002: CUSTOM 003: DYNAMIC 004: REAL 000: English Extend the value language 001: French for more supported 002: Spanish languages OSD timeout 005 ~120 Sec Set OSD timeout Power lock 000: Unlock 001: Lock Volume 000 ~ 100...
  • Page 70 Key Pad 000: UP 001: DOWN 002: LEFT 003: RIGHT 004: ENTER 005: INPUT 006: MENU/EXIT 007: EXIT *2.9.2 Remote 000: Disable Disable: RCU has no Control 001: Enable effect on HDTV. Ena- 002: Pass through bled: RCU controls the HDTV.
  • Page 71 NOTE: 1. Behavior at lock modes Lock Mode Behavior Button Lock 1. Lock all buttons on the front panel and RCU, except for “Power”. 2. All the SET functions should be workable via RS32, even the ones with according hot key in RCU like Mute,…etc. MENU Lock 1.

  • Page 72: Get-Function Listing

    4. Set Date example Date: 2017-3/15 Send: 0x 38 30 31 73 56 59 31 37 0D (“Y17”) Send: 0x 38 30 31 73 56 4D 30 33 0D (“M03”) Send: 0x 38 30 31 73 56 44 31 35 0D (“D15”) 5.
  • Page 73 Get-Function format Send: (Command Type=”g”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order NOTE: Get “Power STBY status” is the exception for VT2405LED-1 and VT3205LED.
  • Page 75 Example2: Get Brightness from TV-05 , but the Brightness command ID is error and it is NOT in the command table. Send (Hex Format) Name Length Command Command Value1 Value2 Value3 Type 0x38 0x30 0x67 0XD3 0x30 0x30 0x30 0x0D 0x35 Reply (Hex Format) Name Length...
  • Page 76 Get-PIP input 000 ~ (for DS) See Set-function table Get-Tiling 000: OFF (for DS) Mode 001: ON Get-Tiling 000: OFF (for DS) Compensa- 001: ON Bezel width tion compensation Get-Tiling H 01x~09x: (for DS) by V monitors H monitors 1. 2 digital for 0x1~0x9: H monitors...
  • Page 77 NOTE: 1. Power on/off log data is replied as 6 sequential strings in following order. 2. Time log data definition Value 1 Value 2 Value 3 On/ Off indicator Month in 2 digits (00~12) Day in two digits (00~31) 0: Off 24-hr formatted Hour (00~23) Minute in 2 digits (00~59) 1: On...
  • Page 78 3. Get Time log data example Assumed the power-on/off record of display#01 as below 2014-8/31 08:00 On 2014-8/31 22:00 Off 2014-9/1 10:30 On 2014-9/1 11:00 To send “GET-Time log” command Send: 0x 38 30 31 67 31 30 30 30 0D Reply: #1 0x 38 30 31 72 31 01 08 31 0D (On 8/31)
  • Page 79 6. Get Device Name example Assumed the device name is CDE-5500 Send: 0x 38 30 31 67 34 30 30 30 0D (Get Device Name) Reply: #1 0x 38 30 31 72 34 43 44 45 0D (“C” “D” “E”) #2 0x 38 30 31 72 34 2D 35 35 0D (“-”...

  • Page 80: Remote Control Pass-Through Mode

    9.3.3 Remote Control Pass-through mode When PC sets the TV/DS to Remote Control Pass through mode, the TV/DS shall send a 7-byte packet (followed by “CR”) in response to RCU button activation. Note, that in this mode the RCU shall have no effect on the TV/DS function. For example: “Volume+”...
  • Page 81 DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT (F1) ■ GREEN (F2) ■ YELLOW (F3) ■ BLUE (F4) ■ NOTE: This IR-pass-through code is different from the RCU key code. Special control sequence for POWER key under IR-pass through mode. 2-1.
  • Page 82 Combination Keys: Special Mode Front Key Pressing Remark (Interval 1 sec.) Button Lock & Un- “VOL-”  “VOL-”  “SETTING”  1. Lock all buttons of front panel and lock “HOME” RCU, except for “Power”. 2. All the SET functions should be workable via RS32, even the ones with according hot key in RCU like Mute,…etc.

  • Page 83: Other Information

    Latin America C= http://www.viewsonic.com/la/ www.viewsonic.com/la/ soporte@viewsonic.com (Mexico) soporte/servicio-tecnico Nexus Hightech Solutions, Cincinnati #40 Desp. 1 Col. De los Deportes Mexico D.F. Tel: 55) 6547-6454 55)6547-6484 Other places please refer to http://www.viewsonic.com/la/soporte/servicio-tecnico#mexico Latin America C= http://www.viewsonic.com/la/ www.viewsonic.com/la/ soporte@viewsonic.com (Peru) soporte/servicio-tecnico Macau www.hk.viewsonic.com T= 853 2840 3687 service@hk.viewsonic.com...

  • Page 84: Limited Warranty

    If a product proves to be defective in material or workmanship during the warranty period, ViewSonic will, at its sole option, repair or replace the product with a like product. Replacement product or parts may include remanufactured or refurbished parts or components.

  • Page 85: Mexico Limited Warranty

    Exclusion of damages: ViewSonic's liability is limited to the cost of repair or replacement of the product. ViewSonic shall not be liable for: Damage to other property caused by any defects in the product, damages based upon inconvenience, loss of use of the product, loss of time, loss of profits, loss of business opportunity, loss of goodwill, interference with business relationships, or other commercial loss, even if advised of the possibility of such damages.
  • Page 86 Exclusion of damages: ViewSonic's liability is limited to the cost of repair or replacement of the product. ViewSonic shall not be liable for: Damage to other property caused by any defects in the product, damages based upon inconvenience, loss of use of the product, loss of time, loss of profits, loss of business opportunity, loss of goodwill, interference with business relationships, or other commercial loss, even if advised of the possibility of such damages.
  • Page 87 Tel: 01(52)95-15-15-22-22 E-Mail: rrrb@sureste.com Fax: 01(52)95-15-13-67-00 E-Mail. gpotai2001@hotmail.com Tijuana: FOR USA SUPPORT: ViewSonic Corporation Av Ferrocarril Sonora #3780 L-C 10 Pointe Dr. Suite 200. Brea, CA. 92821, UY.S.A Col 20 de Noviembre Tel: 800-688-6688 (English); 866-323-8056 (Spanish); Tijuana, Mexico E-Mail: http://www.viewsonic.com...
