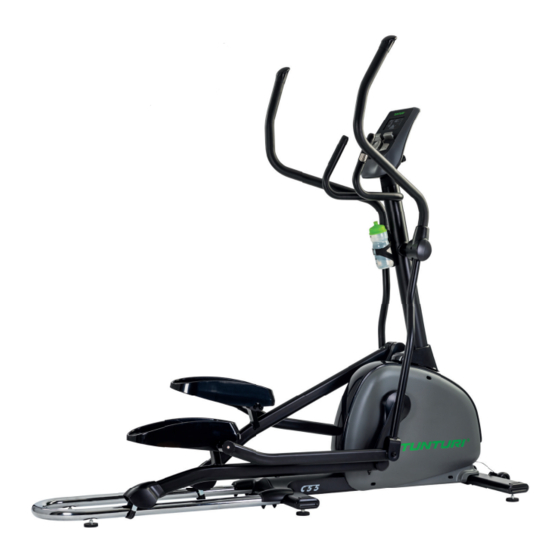

Tunturi Crosstrainer Performance C55-F Assembly Manual
Hide thumbs
Also See for Crosstrainer Performance C55-F:
- User manual (92 pages) ,
- User manual (112 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
C55-F Crosstrainer Performance
GB
Assembly manual
DE
Montageanleitung
FR
Manuel d'assemblage
NL
Montagehandleiding
IT
Manuale di montaggio
ES
Manual de montaje
SV
Monteringshandbok
SU
Asennusohje
ROUTES
Tunturi Routes
iOS & Android
Attention, Achtung, Attention, Attentie, Attenzione, Atención, Giv akt, Huomio
- Please read this assembly manual carefully prior to assembling this product�
- Lesen Sie sich vor der Montage des Produkts diese Montageanleitung sorgfältig durch.
- Veuillez lire attentivement le présent manuel d'assemblage avant de monter ce produit.
- Lees deze montagehandleiding zorgvuldig voordat u dit product in elkaar gaat zetten.
- Leggere attentamente questo manuale di montaggio prima di montare il prodotto.
- Antes de montar este producto, lea atentamente este manual de montaje.
- Läs den här monteringshandboken noggrant före användning av den här produkten.
- Lue tämä asennusohje huolellisesti ennen tämän tuotteen asennusta.
23 - 26
27 - 31
32 - 36
37 - 41
42 - 46
47 - 51
52 - 55
56 - 59
IMPORTANT
GET YOUR
USER MANUAL
ONLINE
WWW
http://manuals.tunturi.com
Advertisement
Chapters
Table of Contents
Related Manuals for Tunturi Crosstrainer Performance C55-F
Summary of Contents for Tunturi Crosstrainer Performance C55-F
- Page 1 52 - 55 Asennusohje 56 - 59 ROUTES Tunturi Routes iOS & Android Attention, Achtung, Attention, Attentie, Attenzione, Atención, Giv akt, Huomio - Please read this assembly manual carefully prior to assembling this product� - Lesen Sie sich vor der Montage des Produkts diese Montageanleitung sorgfältig durch.
- Page 3 C55-F Performance...
- Page 4 C55-F Performance...
- Page 5 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen bolt Allen Key (50x90) 6mm M8x P1.25x12L (8)
- Page 6 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen bolt Allen Key (50x90) 6mm M8x P1.25x12L (8)
- Page 7 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen bolt Allen Key (50x90) 6mm M8x P1.25x12L (8)
- Page 8 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 9 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen bolt Allen Key (50x90) 6mm M8x P1.25x12L (8)
- Page 10 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 11 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 12 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 13 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 14 C55-F Performance Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 15 C55-F Performance D-10 Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 16 C55-F Performance D-11 Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 17 C55-F Performance D-12 Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 18 C55-F Performance D-13 Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 19 C55-F Performance D-14 Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 20 C55-F Performance D-15 Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6) Allen Key (50x90) 6mm Allen bolt M8x P1.25x12L (8)
- Page 21 C55-F Performance D-16 Preassembled Vormontiert Pré assemblé Voorgemonteerd Pre-assemblato Pre ensamblado Förmonterad Esikoottu Box Spanner (2) Hexbolt M8x P1.0x 20L (2) Screw Flat Washer M5x 20L (3) Ø17.5x Ø26x 1T (2) Allen Key (20x76) 3mm Allen bolt Flat Washer M8x 20L (2) Ø6x Ø16x 1T (8) Flat Washer Ø8x Ø16x 2T (6)
- Page 22 C55-F Performance ≥ 1 cm...
- Page 23 USER MANUAL ON OUR WEBSITE To reduce the impact on the environment, you will only find the assembly steps in this manual. To learn how to use this product, please download the user manual from: manuals.tunturi.com Index Crosstrainer Crosstrainer ������������������������������������ 23 Important Safety Instructions This Owner’s Manual is an essential part of your...
- Page 24 English - If you experience nausea, dizziness or other - Do not use the equipment if the mains cable or abnormal symptoms, immediately stop your the mains plug is damaged or defective. If the workout and consult a physician. mains cable or the mains plug is damaged or - To avoid muscular pain and strain, start each defective, contact your dealer.
- Page 25 English - To fix the upright tube firmly it is needed to Description illustration D tighten the bolt on the upper side first firmly. The illustrations shows you in the correct following - After fixing the upper bold, you need to fix the order how to assembly your trainer best.
- Page 26 All rights reserved. End of life disposal - The product and the manual are subject to We at Tunturi hope you enjoy many years of change. enjoyable use from your fitness trainer. However, - Specifications can be changed without further a time will come when your fitness trainer will notice.
- Page 27 Um die Belastung für die Umwelt zu reduzieren, finden Sie in dieser Anleitung nur die Montageschritte. Um zu erfahren, wie Sie dieses Produkt verwenden, laden Sie bitte das Benutzerhandbuch herunter: manuals.tunturi.com Deutsch Crosstrainer Diese deutsche Bedienungsanleitung ist eine Übersetzung des englischen Textes. Es können keine Rechte auf diese Übersetzung abgeleitet...
- Page 28 Deutsch - Wenn dieses Gerät von Kindern oder Personen - Vergewissern Sie sich, dass das Gerät nur mit körperlicher, sensorischer, geistiger oder von einer Person auf einmal verwendet wird. motorischer Behinderung verwendet wird, Das Gerät darf nicht von Personen verwendet oder wenn nicht genügend Erfahrung und werden, deren Gewicht 135 kg (300 lbs) Kenntnisse vorhanden sind, kann dies zu...
- Page 29 Deutsch ⚠ VORSICHT Montageanleitungen • Stellen Sie das Gerät auf festen, ebenen Boden. • Stellen Sie das Gerät auf eine schützende Beschreibung Abbildung A Unterlage, um Schäden am Bodenbelag zu Die Abbildung zeigt, wie das Gerät nach der vermeiden. Montage aussehen wird. •...
- Page 30 Entsorgung am ende der Lebensdauer werden. - Drehen Sie die Stützfüße wie erforderlich, um Wir bei Tunturi hoffen, dass Sie Ihren das Gerät in eine stabile Position zu bringen. Fitnesstrainer viele Jahre mit Freude nutzen - Ziehen Sie die Sicherungsmuttern an, um die werden.
- Page 31 Deutsch Herstellererklärung Tunturi New Fitness BV erklärt hiermit, dass das Produkt folgenden Normen und Richtlinien entspricht: EN 957 (HB), 2014/30/EU. Das Produkt trägt daher das CE-Kennzeichen. 04-2020 Tunturi New Fitness BV Purmerweg 1 1311 XE Almere The Netherlands Haftungsausschluss © 2020 Tunturi New Fitness BV Alle Rechte vorbehalten.
-
Page 32: Table Of Contents
étapes d’assemblage dans ce manuel. Pour apprendre comment utiliser ce produit, veuillez télécharger le manuel de l’utilisateur à partir de : manuals.tunturi.com Français Vélos elliptiqeus Ce manuel français est une traduction de la version anglaise. Notez que la version anglaise est Consignes de sécurité... -
Page 33: Sécurité Électrique
Français - L’emploi de cet équipement par des enfants ou - Assurez-vous qu’une seule personne utilise des personnes affectés d’un handicap physique, l’équipement à la fois. L’équipement e doit pas sensoriel, mental ou moteur, voire dont être utilisé par des personnes pesant plus de l’expérience ou les connaissances s’avèrent 135 kg (300 lbs).. -
Page 34: Instructions De Montage
Français ⚠ PRÉCAUTION Instructions de montage • Placez l’équipement sur une surface plane et ferme. • Placez l’équipement sur une base protectrice Illustration de description A pour éviter d’endommager la surface du sol. Cette illustration montre ce à quoi le trainer •... -
Page 35: Usage
Élimination du produit complètement tournés vers l’intérieur. Vous devez donc commencer à mettre la Chez Tunturi, nous espérons que vous profiterez machine de niveau en tournant tous les longtemps de votre appareil de fitness. pieds de support vers l’intérieur avant de Cependant, nous savons bien qu’un jour ou l’autre... -
Page 36: Garantie
Déclaration du fabricant Tunturi Fitness BV déclare que le produit est conforme aux directives et normes suivantes : EN 957 (HB), 89/336/CEE. Ce produit porte donc la marque CE. -
Page 37: Crosstrainer
De originele Engelse tekst blijft leidend. Deze gids is een essentieel onderdeel van uw Tunturi trainer. Lees deze gids zorgvuldig door vóórdat u begint met monteren, gebruiken of onderhouden van uw trainer. Bewaar de gids Inhoud op een handige plaats. -
Page 38: Elektrische Veiligheid
Nederlands - Het gebruik van dit toestel door kinderen of - Maak het toestel niet open zonder eerst uw personen met fysieke, sensorische, geestelijke dealer te raadplegen. of motorische handicaps, of met gebrek aan ervaring en kennis kan gevaar veroorzaken. De personen die verantwoordelijk zijn voor hun Elektrische veiligheid veiligheid moeten uitdrukkelijke instructies... -
Page 39: Beschrijving Afbeelding
Nederlands Beschrijving afbeelding B Aanvullende montage-informatie Aanvullende informatie bij De illustratie laat zien welke componenten en assemblagestap D8 & D9 onderdelen er in uw pakket moeten zitten. - Sluit de kabel van het hoofdframe aan op het ‼ OPMERKING onderste gedeelte van de kabel in de verticale •... -
Page 40: Gebruik
De “Garantie voor de Eigenaar” geldt alleen - Draai de stelknop voor de console vast. dan wanneer het toestel wordt gebruikt in de door Tunturi New Fitness BV voor dat toestel toegestane gebruiksomgeving. Voor elk toestel wordt de toegestane gebruiksomgeving Voeding (Fig�... -
Page 41: Verklaring Van De Fabrikant
Nederlands Verklaring van de fabrikant Tunturi New Fitness BV verklaart dat het product voldoet aan de volgende normen en richtlijnen: EN 957 (HB), 2014/30/EU. Het product is derhalve voorzien van het CE-label. 04-2020 Tunturi New Fitness BV Purmerweg 1 1311 XE Almere... -
Page 42: Crosstrainer
Per ridurre l’impatto ambientale, i passaggi per il montaggio saranno disponibili solo in questo manuale. Per imparare a utilizzare questo prodotto, scaricare il manuale dell’utente da: manuals.tunturi.com Italiano Crosstrainer Questo manuale in lingua italiana è una traduzione dalla versione originale del manuale Importanti istruzioni di sicurezza in lingua Inglese. -
Page 43: Sicurezza Elettrica
Italiano - L’utilizzo massimo è limitato fino a 5 ore al Sicurezza elettrica giorno - L’uso di questo apparecchio da parte di (valido solo per apparecchi elettrici) bambini o persone con handicap fisici, sensoriali, mentali o motori o privi di - Prima dell’uso, verificare sempre che la esperienza e di competenze può... -
Page 44: Illustrazione Di Descrizione
Italiano Illustrazione di descrizione B Informazioni aggiuntive L’illustrazione mostra quali componenti e parti sull’assemblaggio sono presenti al momento del disimballaggio del Informazioni supplementari sulla fase di prodotto. montaggio D8 & D9 ‼ NOTA - Collegare il cavo proveniente dalla struttura •... -
Page 45: Utilizzo
Smaltimento a fine vita ‼ NOTA Noi di Tunturi speriamo che possiate godervi • La stabilità della macchina è maggiore molti anni di piacevole uso dal nostro fitness quando tutti i piedi di supporto sono trainer. -
Page 46: Clausola Di Esonero Della
Italiano Clausola di esonero della responsabilità © 2020 Tunturi New Fitness BV Tutti i diritti riservati. - Il prodotto e il manuale sono soggetti a modifiche. - Le specifiche tecniche possono essere modificate senza preavviso. - Vedere il nostro sito Web per la versione del... -
Page 47: Bicicleta Elíptica
Para reducir el impacto en el medio ambiente, solo encontrará los pasos de montaje en este manual. Para saber cómo utilizar este producto, descargue el manual de usuario de: manuals.tunturi.com Español Bicicleta elíptica Este manual español es una traducción del texto ingles. -
Page 48: Seguridad Eléctrica
Español - Antes de empezar a hacer ejercicio, consulte Seguridad eléctrica con un médico para comprobar su estado de salud. (Aplicable sólo para máquinas con limitación - Si experimenta nauseas, mareos u otros eléctrica) síntomas anormales, deje de hacer ejercicio inmediatamente y consulte con un médico. -
Page 49: Descripción De La Ilustración
Español Descripción de la ilustración B Información adicional de montaje� Información adicional sobre el Paso de La ilustración muestra los componentes y las montaje D8 & D9 piezas que debe encontrar al desembalar el producto. - Establezca la conexión entre el cable que sale del bastidor principal y la parte inferior del ‼... -
Page 50: Uso
- Apriete el pomo de ajuste de la consola. en vigor cuando el equipo se utilice en el entorno de uso permitido por Tunturi New Fitness BV para dicho equipo de ejercicio. En las instrucciones de uso de cada aparato se especifica el entorno de Fuente de alimentación (Fig�... -
Page 51: Descargo De Responsabilidad
Español Descargo de responsabilidad © 2020 Tunturi New Fitness BV Reservados todos los derechos. - Tanto el producto como el manual están sujetos a modificaciones. - Las modificaciones se pueden cambiar sin aviso. - Consulte nuestra página web para descargar la... - Page 52 I syfte att minska miljöpåverkan hittar du bara monteringsstegen i den här handboken. Lär dig hur du använder produkten genom att ladda ned användarhandboken från: manuals.tunturi.com På svenska Crosstrainer Denna handbok är en översättning av den engelska texten. Vi förbehåller oss rätten till Viktiga instruktioner om säkerhet...
-
Page 53: Elsäkerhet
Svenska - Innan du påbörjar din träning, uppsök en läkare - Använd inte utrustningen om strömkabeln som kan kontrollera din hälsa. eller kontakten är trasig eller skadad. Om - Om du upplever illamående, yrsel eller andra strömkabeln eller kontakten är trasig eller onormala symptom, avsluta genast din träning skadad, kontakta din återförsäljare. -
Page 54: Beskrivning Illustration
Svenska - För att fästa det upprätta röret ordentligt måste Beskrivning illustration D du först dra åt bulten på ovansidan ordentligt. På illustrationerna visas i rätt ordning hur - När du har spänt fast övre bulten måste du dra träningsredskapet ska monteras på bästa sätt. åt den nedre bulten ordentligt. -
Page 55: Strömförsörjning (Fig
- Produkten och handboken kan komma att Bortskaffande av uttjänt redskap ändras. Vi på Tunturi hoppas att du får många års trevlig - Specifikationer kan ändras utan förvarning. användning av ditt träningsredskap. Men det - På vår webbplats finns den senaste kommer en tid när ditt träningsredskap är uttjänt. - Page 56 Suomi Käyttöohje verkkosivuillamme Ympäristövaikutuksen pienentämiseksi tämä ohje sisältää vain vaiheittaiset asennusohjeet. Saat ohjeet tämän tuotteen käyttöön lataamalla käyttöohjeen osoitteesta: manuals.tunturi.com Suomeksi Crosstrainer Tämä suomennettu käyttöohje on käännetty Englannin kielestä. Pidätämme oikeudet Tärkeitä turvallisuusohjeita mahdollisiin käännösvirheisiin. Käännös tehty virallisen, englanninkielisen version pohjalta.
-
Page 57: Sähköturvallisuus
Suomi - Ennen harjoituksen aloittamista ota yhteys - Älä vie virtajohtoa laitteen alitse. Älä laita lääkäriin terveystarkastusta varten. virtajohtoa maton alle. Älä laita virtajohdon - Jos sinulla on pahoinvointia, huimausta, tai päälle mitään esineitä. muita epätavallisia oireita, lopeta välittömästi - Varmista, ettei virtajohto roiku pöydän kulman harjoitus ja ota yhteys lääkäriin. -
Page 58: Asennusta Koskevia Lisätietoja
Suomi ‼ HUOMAUTUS!! - Toista näitä vaiheita, kunnes molemmat pultit • Asennusvaiheissa esitetyt osanumerot ovat tiukalla, jotta pystyputken kiinnityksestä alkavat varaosapiirustuksen numerolla; tulee hyvä. varaosapiirustuksen löytää verkosta ‼ ILMOITUS käyttöohjeen täydestä versiosta. • Kun olet suorittanut asennuksen loppuun, ⚠ VAROITUS pane tämän tuotteen mukana toimitetut •... -
Page 59: Lisätietoa Laitteen Omistajalle
• Kiinnitä muuntaja laitteeseen ennen kuin yhdistät sen pistorasiaan. • Irrota virtajohto seinästä aina kun laitetta ei Tunturi New Fitness BV vakuuttaa tuotteen käytetä. täyttävän seuraavien standardien ja direktiivien vaatimukset: EN 957 (HB), 2014/30/EU. Tässä tuotteessa on sen vuoksi CE-merkki.. - Page 60 Tunturi New Fitness BV Purmerweg 1 NL - 1311 XE Almere P.O. Box 60001 NL - 1320 AA Almere The Netherlands www.tunturi.com 20210308-P...
