INSTRUCTIONS DE LIAISON À LA TERRE
Pour un appareil avec liaison à la terre et cordon
d'alimentation :
Cet appareil doit être relié à la terre. En cas d'anomalie de
fonctionnement ou de panne, la liaison à la terre réduira le
risque de décharge électrique en offrant au courant électrique
un itinéraire d'évacuation de moindre résistance. L'appareil
est doté d'un cordon électrique comportant un conducteur de
mise à la terre d'équipement et une fiche de branchement de
liaison à la terre. La fiche doit être branchée sur une prise de
courant appropriée qui soit bien installée et reliée à la terre
conformément à tous les codes et règlements locaux.
AVERTISSEMENT :
Un raccordement inapproprié du
conducteur de mise à la terre de l'équipement peut causer un
risque de décharge électrique. En cas de doute quant à la
qualité de la mise à la terre de l'appareil, consulter un
électricien ou un technicien d'entretien qualifié. Ne pas
modifier la fiche fournie avec cet appareil : Si elle ne
correspond pas à la prise de sortie, faire installer une fiche
appropriée par un électricien qualifié.
Pour un appareil raccordé en permanence :
Cet appareil doit être raccordé à un système de câblage
permanent en métal relié à la terre, ou un conducteur de mise
à la terre d'équipement doit être en fonction avec les
conducteurs de circuit, et raccordé à la borne de mise à la
terre d'équipement ou la borne sur l'appareil ménager.
CONSERVER CES INSTRUCTIONS

INSTALLATION

Déballage
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer
l'appareil.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autres blessures.

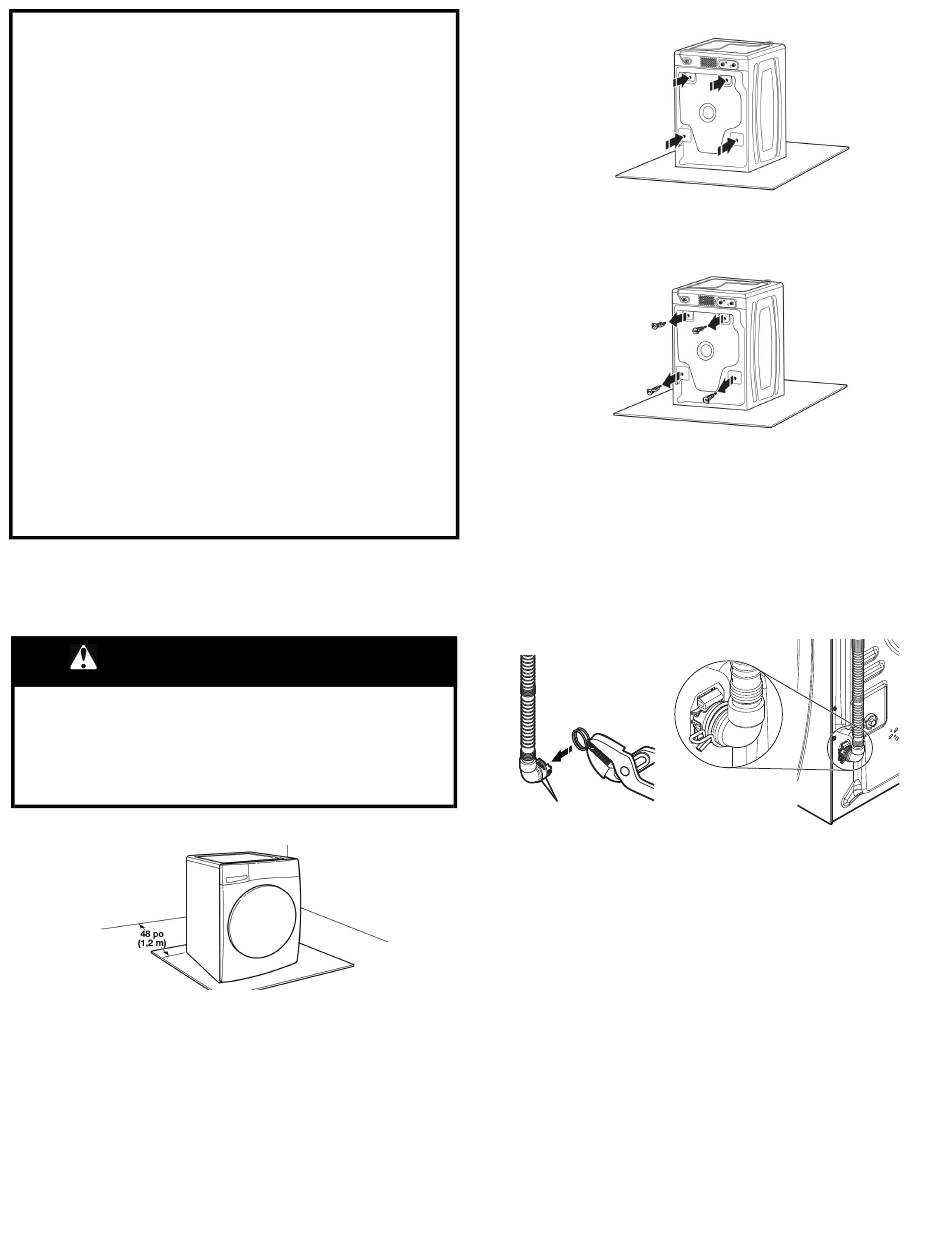

1. Déplacer la laveuse
Il est nécessaire de retirer tout le matériel d'expédition pour
un fonctionnement correct et pour éviter que la laveuse ne
fasse trop de bruit.
Approcher la laveuse jusqu'à environ 4 pi (1,2 m) de son
emplacement d'installation final. Elle doit être en position
debout.
2. Localiser les boulons de transport
Repérer les quatre boulons de transport à l'arrière de la
laveuse.
3. Retirer les boulons de transport de la laveuse
Desserrer les boulons avec une clé à molette de 5/8 po
(16 mm). Glisser chaque boulon et cale au centre de trou.
Retirer les boulons et cales d'espacement en plastique de
l'arrière de la laveuse. Jeter les boulons et cales
d'espacement.
IMPORTANT : Ne pas brancher la laveuse avant d'avoir
terminé l'installation.

Raccordement du tuyau de vidange

4. Fixation du tuyau de vidange à l'orifice de
A
Si la bride n'est pas déjà installée sur l'extrémité coudée du
tuyau de vidange, serrer la bride avec une pince et la faire
glisser sur l'extrémité du tuyau en la centrant entre les
rainures comme illustré. Serrer la bride avec une pince et
faire glisser à nouveau l'extrémité coudée du tuyau de
vidange sur l'orifice de vidange noir, puis fixer avec la bride.
Pour un évier de buanderie ou un tuyau de rejet à l'égout
rigide, passer à l'étape 6.
Pour une vidange au plancher, retirer la bride retenue pour
tuyau de vidange préinstallée, comme indiqué à l'étape 5.
Des pièces supplémentaires avec des directives distinctes
seront peut-être nécessaires. Voir « Pièces
supplémentaires ».
Il incombe à l'installateur d'installer et de fixer solidement le
tuyau de vidange à la canalisation d'évacuation de manière
que le tuyau de vidange ne puisse sortir et causer
d'éventuelles fuites de la canalisation d'évacuation.
A-Rainures
29
