Shown in Fig.-
4
Rear Cabinet
5
6
Main P.C. Board
10.3. Charger Unit

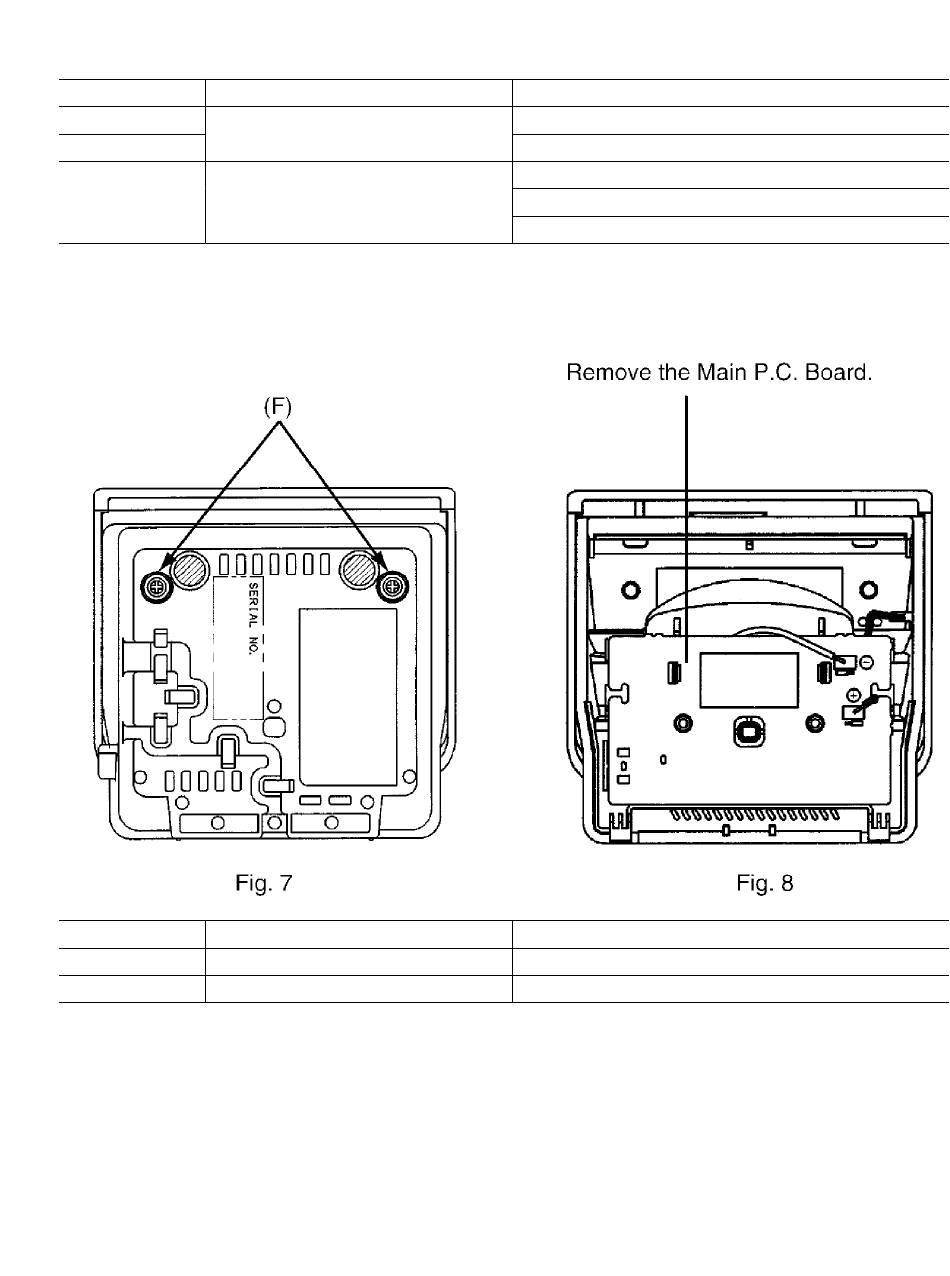

Shown in Fig.-
7
Lower Cabinet
8
Main P.C. Board
11. TROUBLESHOOTING GUIDE
Flow Chart
To Remove
To Remove
Screws (2 × 10)..........(C) × 2
Follow the procedure.
Screw (2 × 8)..............(D) × 1
Screws (2 × 8).............(E) × 2
Main P.C. Board
Screws (2.6 × 14)..........(F) × 2
Main P.C. Board
72
Remove
Remove
