3. Setzen Sie die neue Dichtung ein.
4. Setzen Sie die Elektronikabdeckung wieder auf.
Achten Sie darauf, keine Kabel einzuklemmen.
5. Ziehen Sie die Schrauben der Elektronikabdeckung mit
1,2 Nm (± 0,5 Nm) fest.
6. Bringen Sie die Rückenlehne am Sitz an.
7. Überprüfen Sie alle Funktionen des Badewannenlifters.
WARNUNG!
– Das Handbedienteil darf nur als komplette
Komponente ausgetauscht werden.
– Das Handbedienteil darf nicht geöffnet
werden. Reparaturversuche am
Handbedienteil sind nicht zulässig.
Bitte wenden Sie sich telefonisch an den
Invacare Kundenservice oder bestellen Sie das
neue Handbedienteil über den elektronischen
Ersatzteilkatalog auf der jeweiligen Invacare
Webseite oder im Händler-Portal auf Invacare
DIREKT.

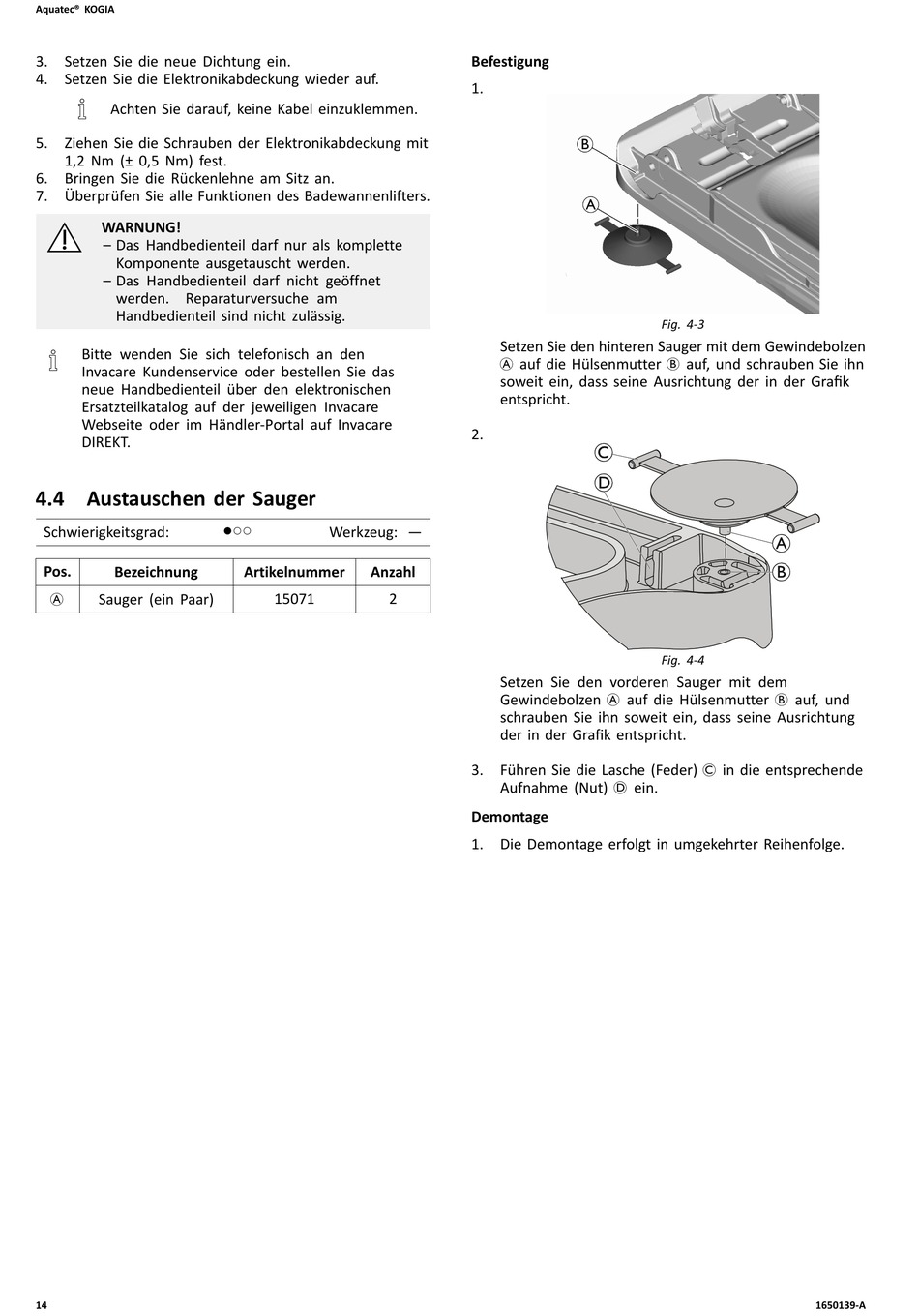

4.4 Austauschen der Sauger

Schwierigkeitsgrad:
Pos. Bezeichnung
A Sauger (ein Paar)
14
●○○ Werkzeug: —
Artikelnummer Anzahl
15071 2
Befestigung
1.
Setzen Sie den hinteren Sauger mit dem Gewindebolzen
A auf die Hülsenmutter B auf, und schrauben Sie ihn
soweit ein, dass seine Ausrichtung der in der Grafik
entspricht.
2.
Setzen Sie den vorderen Sauger mit dem
Gewindebolzen A auf die Hülsenmutter B auf, und
schrauben Sie ihn soweit ein, dass seine Ausrichtung
der in der Grafik entspricht.
3. Führen Sie die Lasche (Feder) C in die entsprechende
Aufnahme (Nut) D ein.
Demontage
1. Die Demontage erfolgt in umgekehrter Reihenfolge.
Fig. 4-3
A
Fig. 4-4
