Extron electronics RGB 109xi Specifications

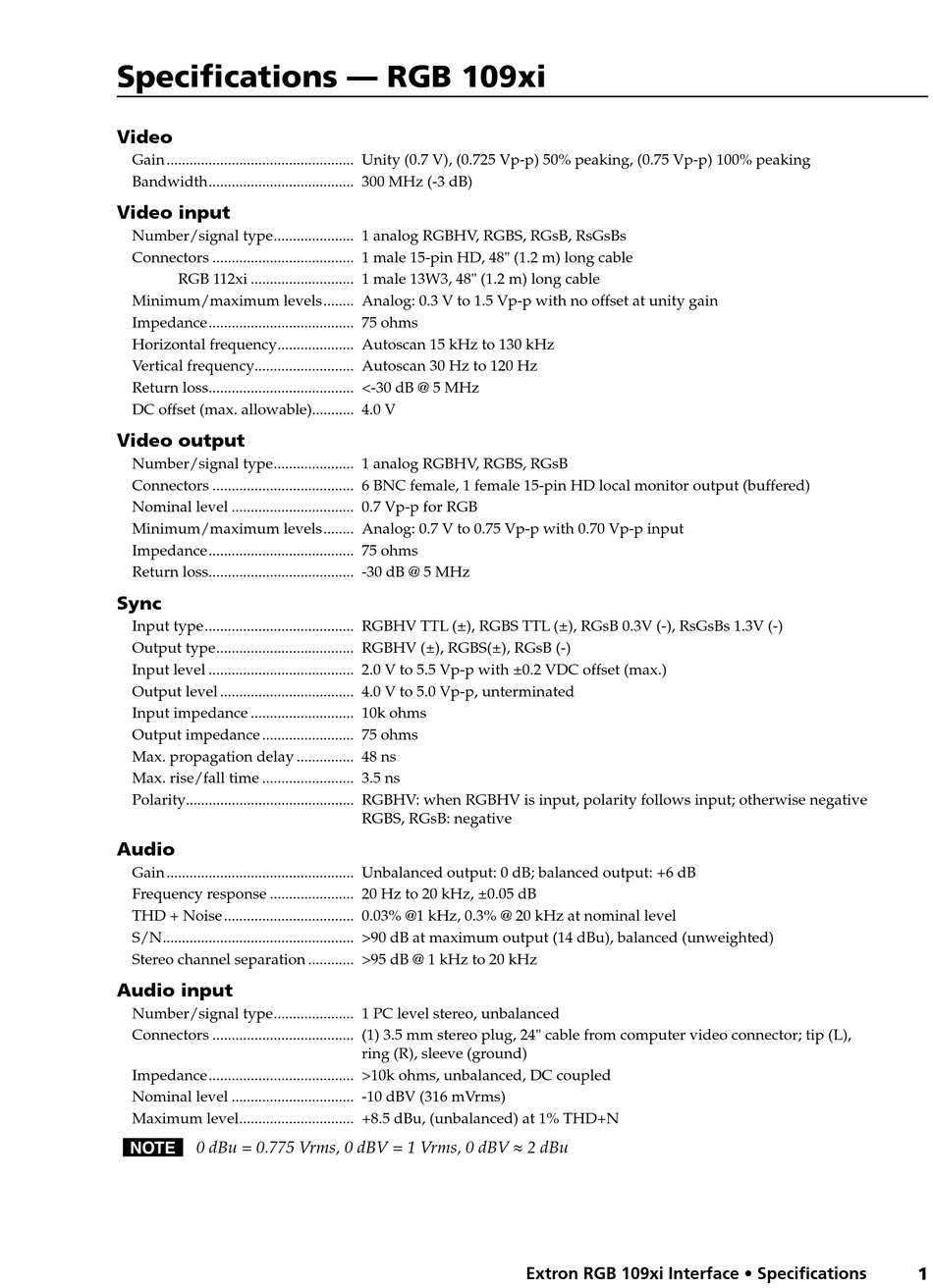

Specifications — RGB 109xi
Video
Gain ������������������������������������������������� Unity (0�7 V), (0�725 Vp-p) 50% peaking, (0�75 Vp-p) 100% peaking
Bandwidth �������������������������������������� 300 MHz (-3 dB)

Video input

Number/signal type ��������������������� 1 analog RGBHV, RGBS, RGsB, RsGsBs
Connectors ������������������������������������� 1 male 15-pin HD, 48" (1�2 m) long cable
RGB 112xi ��������������������������� 1 male 13W3, 48" (1�2 m) long cable
Minimum/maximum levels �������� Analog: 0�3 V to 1�5 Vp-p with no offset at unity gain
Impedance �������������������������������������� 75 ohms
Horizontal frequency �������������������� Autoscan 15 kHz to 130 kHz
Vertical frequency �������������������������� Autoscan 30 Hz to 120 Hz
Return loss �������������������������������������� <-30 dB @ 5 MHz
DC offset (max� allowable)����������� 4�0 V

Video output

Number/signal type ��������������������� 1 analog RGBHV, RGBS, RGsB
Connectors ������������������������������������� 6 BNC female, 1 female 15-pin HD local monitor output (buffered)
Nominal level �������������������������������� 0�7 Vp-p for RGB
Minimum/maximum levels �������� Analog: 0�7 V to 0�75 Vp-p with 0�70 Vp-p input
Impedance �������������������������������������� 75 ohms
Return loss �������������������������������������� -30 dB @ 5 MHz
Sync
Input type ��������������������������������������� RGBHV TTL (±), RGBS TTL (±), RGsB 0�3V (-), RsGsBs 1�3V (-)
Output type ������������������������������������ RGBHV (±), RGBS(±), RGsB (-)
Input level �������������������������������������� 2�0 V to 5�5 Vp-p with ±0�2 VDC offset (max�)
Output level ����������������������������������� 4�0 V to 5�0 Vp-p, unterminated
Input impedance ��������������������������� 10k ohms
Output impedance ������������������������ 75 ohms
Max� propagation delay ��������������� 48 ns
Max� rise/fall time ������������������������ 3�5 ns
Polarity�������������������������������������������� RGBHV: when RGBHV is input, polarity follows input; otherwise negative
Audio
Gain ������������������������������������������������� Unbalanced output: 0 dB; balanced output: +6 dB
Frequency response ���������������������� 20 Hz to 20 kHz, ±0�05 dB
THD + Noise ���������������������������������� 0�03% @1 kHz, 0�3% @ 20 kHz at nominal level
S/N �������������������������������������������������� >90 dB at maximum output (14 dBu), balanced (unweighted)
Stereo channel separation ������������ >95 dB @ 1 kHz to 20 kHz
Audio input
Number/signal type ��������������������� 1 PC level stereo, unbalanced
Connectors ������������������������������������� (1) 3�5 mm stereo plug, 24" cable from computer video connector; tip (L),
Impedance �������������������������������������� >10k ohms, unbalanced, DC coupled
Nominal level �������������������������������� -10 dBV (316 mVrms)
Maximum level ������������������������������ +8�5 dBu, (unbalanced) at 1% THD+N
N 0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
RGBS, RGsB: negative
ring (R), sleeve (ground)
Extron RGB 109xi Interface • Specifications 1
