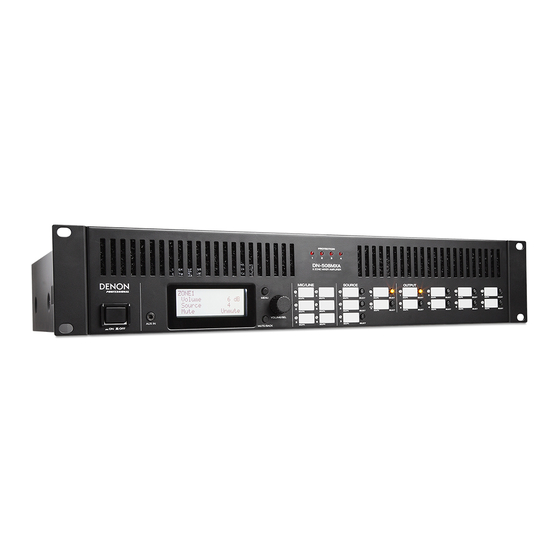

Denon DN-508MXA Quick Start Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
DN-508 MXA
Quickstart Guide
Guía de inicio rápido
Guide d'utilisation rapide
Guida rapida
Schnellstart-Anleitung
Appendix
English ( 3 – 12 )
Español ( 13 – 22 )
Français ( 23 – 32 )
Italiano ( 33 – 42 )
Deutsch ( 43 – 52 )
English ( 53 – 55 )

Advertisement

loading

Related Manuals for Denon DN-508MXA

Summary of Contents for Denon DN-508MXA

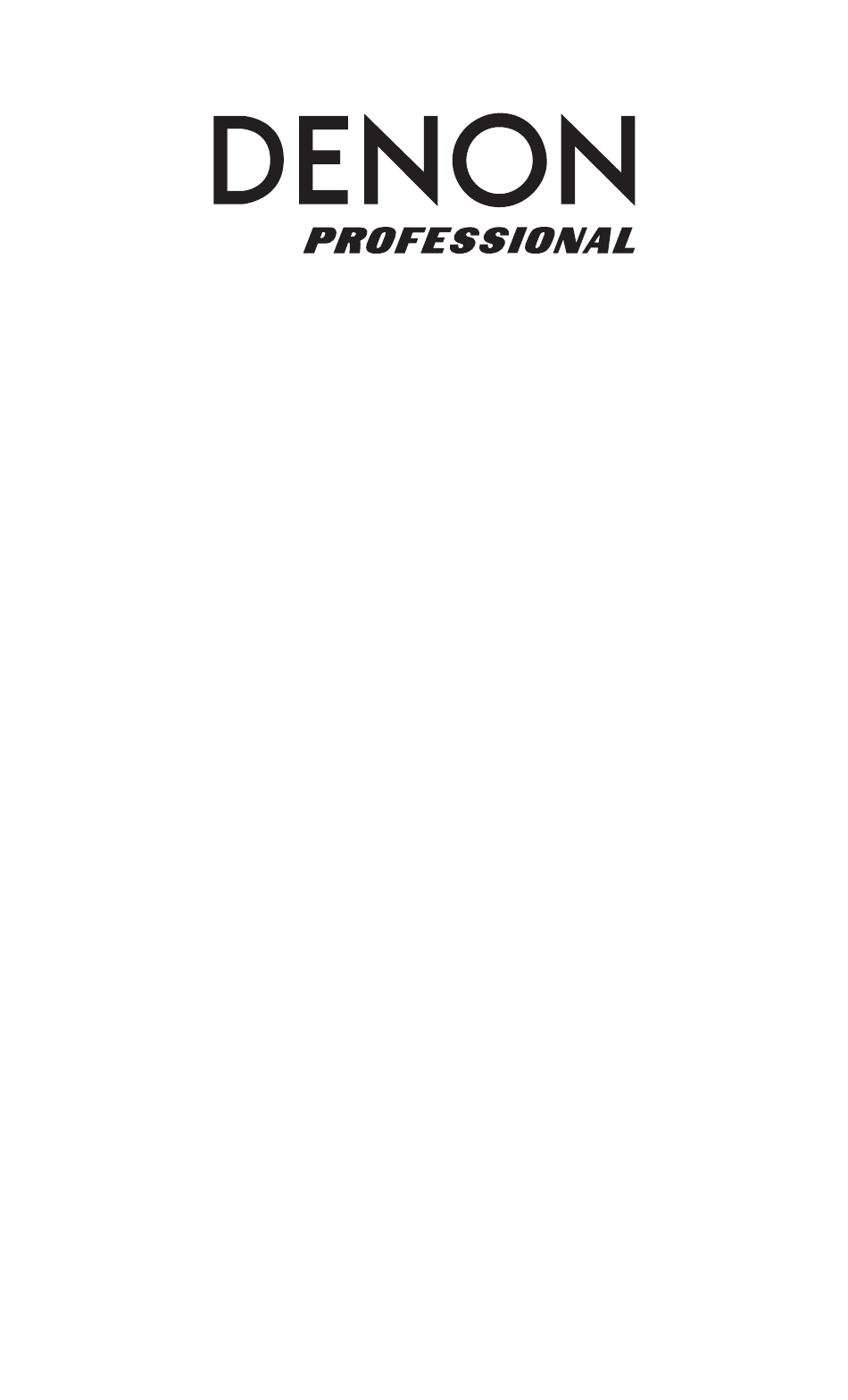

  • Page 1 DN-508 MXA Quickstart Guide English ( 3 – 12 ) Guía de inicio rápido Español ( 13 – 22 ) Guide d’utilisation rapide Français ( 23 – 32 ) Guida rapida Italiano ( 33 – 42 ) Schnellstart-Anleitung Deutsch ( 43 – 52 ) Appendix English ( 53 –...
  • Page 3 Quickstart Guide (English) Introduction DN-508MXA is a professional 8-zone mixer and 4-zone amplifier with remote controllability via RS-232C, RS-422, and IP. It has professional-grade audio circuitry, mic/line pad functions, full BTL (bridge-tied load) balanced outputs, 3-band input equalization, 5-band output equalization, priority, delay, dynamics, LoZ and HiZ speaker support, and an automatic power- saving function.
  • Page 4 Room R Hall R Power Button: Press this button to power DN-508MXA on or off. Display: This screen indicates the current settings, status, etc. Volume/Sel: Turn the knob to navigate or scroll through the options shown in the display, and then press the knob to select one.
  • Page 5 DN-508MXA units via serial communication. 10. RS-422 Port: This port lets you connect a host device to DN-508MXA. You can then use a third- party utility to control DN-508MXA via serial communication. Use a standard analog telephone cable with RJ45 connectors to make this connection.
  • Page 6 (+) and negative (-) connector. Always make sure to properly align the wiring polarities between your speakers and DN-508MXA. To manage DN-508MXA using its web interface, connect the Ethernet Port and your computer to a network switch or router using standard Ethernet cables. If your computer is wirelessly connected to your router, connect just DN-508MXA to that router.
  • Page 7 • If DN-508MXA is connected to a network switch or router (wirelessly or wired), use the Menu button and the Volume/Sel knob to do the following: i.
  • Page 8 To use the controls shown in the web interface: • Pages: Click the Output, Input, or Settings button at the top of the window to view each page in the web interface below. • Faders: Click and drag a fader to set its level. Alternatively, click the dB field below it, enter a value with your computer keyboard, and then click elsewhere in the page.
  • Page 9 Input Click the Input button at the top to view the Input page where you can set the equalization or output level of each input (the Mic/Line Inputs, ST Inputs, or Aux In). Signal: This light indicates that the input is receiving an audio signal. Peak: This light indicates that the input is receiving an audio signal that is “peaking”...
  • Page 10 To download the current setting file (if any) to your computer, click Download. To upload a setting file from your computer to DN-508MXA, click Browse, find and select the file, and then click Upload. • Mic/Line: For each mic/line input,...
  • Page 11 • Output: Use these settings to determine how each zone manages its audio output. Zone Mono/Stereo: Click this menu to set whether the audio signal the zone plays is monaural (Mono) or binaural (Stereo). When set to Stereo it will actually use 2 zones (e.g., Zones 1–2, Zones 3–4), which will share the same output settings.
  • Page 12 • Time: Click each menu next to System Time to set the current month, day, year, hour, minute, and second. DN-508MXA will display this at the top of the web interface and will use it for scheduling. Click one of the Enable buttons to enable (On) or disable (Off) daylight saving time. When on, click each menu below it to set the month, day, and hour that daylight saving will start and end.
  • Page 13 Guía de inicio rápido (Español) Introducción El DN-508MXA es un mezclador profesional de 8 zonas y amplificador de 4 zonas controlable remotamente a través de RS-232C, RS-422 e IP. Cuenta con circuitos de audio de grado profesional, funciones de pad de micrófono/línea, salidas balanceadas de BTL (carga puenteada) completas, ecualización de entrada de 3 bandas, ecualización de salida de 5...
  • Page 14 Room R Hall R Botón de encendido: Pulse este botón para encender o apagar el DN-508MXA. Pantalla: Esta pantalla indica los ajustes, el estado, etc. actuales. Volumen/Selección: Gire la perilla para navegar o desplazarse por las opciones que se muestran en la pantalla y luego pulse la perilla para seleccionar una de ellas.
  • Page 15 Utilice un cable analógico de teléfono estándar con conectores RJ45 para realizar esta conexión. 11. Puerto Ethernet: Este puerto le permite conectar el DN-508MXA a una red. Conecte este puerto a un ordenador a través de un conmutador o enrutador de redes. Como alternativa, conéctelo directamente a un ordenador mediante un cable Ethernet cruzado.
  • Page 16 DN-508MXA. 5. Para administrar el DN-508MXA a través de su interfaz web, conecte el puerto Ethernet y su ordenador a un conmutador o enrutador de red utilizando cables Ethernet estándar. Si su ordenador se conecta a su enrutador de forma inalámbrica, conecte solamente el DN-508MXA a ese enrutador.
  • Page 17 • Si el DN-508MXA está conectado a un conmutador o enrutador de red (inalámbrico o mediante cables), utilice el botón Menu y la perilla Volume/Sel para realizar lo siguiente: i.
  • Page 18 Para utilizar los controles que se muestran en la interfaz web: • Páginas: Haga clic en el botón Output (Salida), Input (Entrada) o Settings (Ajustes) en la parte superior de la ventana para ver cada página en la interfaz web a continuación. •...
  • Page 19 Entrada Haga clic en el botón Input en la parte superior para visualizar la página de entrada en la cual puede ajustar la ecualización o nivel de salida de cada entrada (las entradas de micrófono/línea, las entradas ST o la entrada auxiliar).
  • Page 20 I/O Name (Nombre de E/S) Esta ventana muestra los nombres de todas sus entradas abrir (entradas de micrófono/línea, entradas ST y entradas auxiliares) y zona (salidas de línea). Haga clic en cada campo e introduzca un nombre con el teclado de su ordenador. Haga clic en Save para guardar los nombres.
  • Page 21 • Output (Salida): Utilice estos ajustes para determinar la manera en la que cada zona administra su salida de audio. Zone Mono/Stereo (Monoaural/estéreo de zona): Haga clic en este menú para definir si la señal de audio que reproduce la zona es monoaural (Mono) o binaural (Estéreo).
  • Page 22 • Firmware: Este campo muestra el firmware del DN-508MXA a subir, si existe. Para subir un archivo de firmware desde su ordenador al DN-508MXA, haga clic en Browse (Explorar), y luego busque y seleccione el archivo. A continuación, haga clic en Verify (Verificar) para confirmar que el archivo sea válido.
  • Page 23 Guide d’utilisation rapide (Français) Présentation Le DN-508MXA est un mixeur professionnel 8 zones avec amplificateur 4 zones qui peut être commander à distance avec l’utilisation des protocoles RS-232C, RS-422 et IP. Il dispose d’un circuit audio de qualité professionnelle, de fonctions pad micro/ligne, de sorties symétriques en pont (BTL), d’égalisation d'entrée 3 bandes, d’égalisation de sortie 5 bandes,...
  • Page 24 Room R Hall R Touche d’alimentation : Cette touche permet de mettre le DN-508MXA sous et hors tension. Écran : Cet écran indique les réglages, l’état, etc., en cours. Volume/Sélection : Tournez le bouton pour faire défiler les options et enfoncez-le ensuite pour en sélectionner une.
  • Page 25 508MXA par communication série. Utilisez un câble de téléphone analogue standard avec connecteurs RJ45 pour faire cette connexion. 11. Port Ethernet : Ce port vous permet de connecter la DN-508MXA à un réseau. Reliez ce port à un ordinateur par l’intermédiaire d’un commutateur ou routeur réseau. Vous pouvez également le brancher directement à...
  • Page 26 à votre ordinateur à l’aide d’un câble D-Sub à 9 broches. Utilisez un utilitaire tiers pour commander la DN-508MXA. Vous pouvez également relier le port RS-422 à un utilitaire tiers en utilisant un câble de téléphone analogue standard avec connecteurs RJ45.
  • Page 27 • Si la DN-508MXA est reliée à un commutateur ou routeur réseau (sans fil ou câblé), utilisez la touche Menu et le bouton de Volume/Sel pour effectuer les opérations suivantes : i.
  • Page 28 Pour utiliser les commandes de l’interface web : • Pages : Cliquez sur le bouton Output, Input ou Settings en haut de la fenêtre pour afficher chaque page dans l’interface web. • Curseurs linéaires : Cliquez et faites glisser un curseur pour régler son niveau. Vous pouvez également cliquer sur le champ dB en dessous, entrez une valeur avec le clavier de votre ordinateur, puis cliquez ailleurs dans la page.
  • Page 29 Page Input Cliquez sur le bouton Input dans le haut de la fenêtre afin d’afficher la page Input où vous pouvez définir l’égalisation ou le niveau de sortie de chaque entrée (les entrées micro/ligne, entrées ST et entrées auxiliaires). Signal : Ce voyant indique que l’entrée reçoit un signal audio. Peak : Ce voyant indique que l’entrée reçoit un signal audio qui est déformé...
  • Page 30 Page I/O Name Cette fenêtre affiche les noms de toutes vos entrées (entrées micro/ligne, entrées ST et entrées auxiliaires) et zones (sorties ligne). Cliquez sur chaque champ et entrez un nom à l’aide de votre clavier d’ordinateur. Cliquez sur le bouton Save pour sauvegarder les noms. Page System •...
  • Page 31 • Output : Utilisez ces réglages pour déterminer comment chaque zone gère sa sortie audio. Zone Mono/Stereo : Cliquez sur ce menu pour définir si le signal audio de la zone est monaural (Mono) binaural (Stereo). Lorsque réglée sur stéréo, la sortie utilise 2 zones (p.
  • Page 32 • Firmware : Ce champ indique le fichier du progiciel de la DN-508MXA à télécharger, le cas échéant. Pour téléverser un fichier de progiciel de votre ordinateur à la DN-508MXA, cliquez sur le bouton Browse, puis trouvez et sélectionnez le fichier. Cliquez ensuite sur Verify pour confirmer que le fichier est valide.
  • Page 33 Guida rapida (Italiano) Introduzione Il DN-508MXA è un mixer professionale a 8 zone e un amplificatore a 4 zone con capacità di controllo a distanza tramite RS-232C, RS-422, e IP. Dispone di circuiti audio di livello professionale, funzioni pad mic/linea, uscite bilanciate a pieno BTL (a ponte intero, bridge-tied load), equalizzazione d'ingresso a 3 bande, equalizzazione di uscita a 5 bande, priorità, delay,...
  • Page 34 Room R Hall R Tasto di alimentazione: premere questo tasto per accendere o spegnere il DN-508MXA. Display: questo schermo indica le impostazioni correnti, lo stato, ecc. Volume/Sel: girare questa manopola per navigare o scorrere lungo le opzioni illustrate a display, quindi premere la manopola stessa per selezionarne una.
  • Page 35 Servirsi di un cavo telefonico analogico standard con connettori RJ45 per effettuare questo collegamento. 11. Porta Ethernet: questa porta consente di collegare il DN-508MXA a una rete. Collegare questa porta a un computer tramite un interruttore di rete o un router. Alternativamente, collegarlo direttamente a un computer servendosi di un cavo Ethernet di crossover.
  • Page 36 DN-508MXA. Per gestire il DN-508MXA utilizzando la sua interfaccia Web, collegare la porta Ethernet e il computer a un interruttore di rete o router servendosi di cavi Ethernet standard. Se il computer è collegato senza cavi al router, collegare solo il DN-508MXA a quel router.
  • Page 37 • Se il DN-508MXA è collegato a un interruttore di rete o a un router (senza cavi o cablati), servirsi del tasto Menu e la manopola Volume/Sel per fare quanto segue: i. Premere Menu per entrare nel Menu.
  • Page 38 Per utilizzare i comandi mostrati nell’interfaccia Web: • Pagine: cliccare sul tasto Output, Input, o Settings (uscita, ingresso o impostazioni) in cima alla finestra per visualizzare ciascuna pagina nell’interfaccia Web sottostante. • Fader: selezionare un fader e trascinarlo per regolarne il livello. Alternativamente, cliccare sul campo dB al di sotto di esso, inserire un valore con la tastiera del computer, quindi cliccare in un altro punto della pagina.
  • Page 39 Ingresso Cliccare sul tasto Input (ingresso) in cima per visualizzare la pagina di ingresso (Input) dove è possibile impostare il livello di equalizzazione o di uscita di ciascun ingresso (gli ingressi mic/linea, gli ingressi ST, o l’ingresso Aux In). Signal (segnale): questa spia indica che l’ingresso sta ricevendo un segnale audio. Peak (picco): questa spia indica che l’ingresso sta ricevendo un segnale audio con un “picco”...
  • Page 40 Per scaricare il file setting corrente (se presente) sul computer, cliccare su Download. Per caricare un file setting dal computer al DN-508MXA, cliccare su Browse, trovare e selezionare il file, quindi cliccare su Upload. • Mic/Line (microfono/linea): per ciascun...
  • Page 41 • Uscita: servirsi di questa impostazione per stabilire in che modo ciascuna zona gestisce la relativa uscita audio. Zona Mono/Stereo: cliccare su questo menu per stabilire se il segnale audio riprodotto dalla zona è monaurale (Mono) o binaurale (Stereo). Quando è impostato su Stereo, impiegherà...
  • Page 42 Firmware: questo campo vota il file del firmware del DN-508MXA da caricare, se presente. Per caricare un file firmware dal computer al DN-508MXA, cliccare su Browse, trovare e selezionare il file. In seguito, cliccare su Verify per confermare che il file è valido. Se è valido, cliccare su Execute per aggiornare il firmware.
  • Page 43 Router können Sie auch eine web-basierte Schnittstelle verwenden, um das System anzusteuern. Bitte lesen Sie das Setup-Kapitel in dieser Anleitung, um zu erfahren, wie Sie das DN-508MXA in Ihr Audiosystem integrieren können. Lesen Sie anschließend das Kapitel Betrieb, um das DN-508MXA in Betrieb zu nehmen.
  • Page 44 Phone Room R Hall R Stromschalter: Drücken Sie diesen Schalter, um DN-508MXA ein- oder auszuschalten. Display: Dieser Bildschirm zeigt die aktuellen Einstellungen, Zustände etc. Volume/Sel: Drehen Sie diesen Regler, um durch die im Display angezeigten Optionen zu navigieren, und drücken Sie ihn, um eine davon auszuwählen.
  • Page 45 Dienstprogramm eines anderen Herstellers verwenden, um alle angeschlossenen DN- 508MXA-Einheiten über serielle Kommunikation zu steuern. 10. RS-422-Port: Über diesen Port können Sie DN-508MXA mit einem Host-Gerät (üblicherweise mit einem Computer) verbinden. Sie können dann ein Dienstprogramm eines anderen Herstellers verwenden, um DN-508MXA über serielle Kommunikation zu steuern.
  • Page 46 Ihren Computer über standardmäßige Ethernet-Kabel mit einem Netzwerkschalter oder einem Router. Wenn Ihr Computer drahtlos mit Ihrem Router verbunden ist, schließen Sie nur DN-508MXA an diesen Router an. Alternativ können Sie den Ethernet-Port von DN-508MXA über ein Ethernet-Crossover-Kabel direkt mit einem Computer verbinden.
  • Page 47 Computer an dasselbe Netzwerk angeschlossen sein. Wir empfehlen, den Ethernet-Port und Ihren Computer anhand standardmäßiger Ethernet-Kabel mit einem Netzwerkschalter oder Router zu verbinden. Wenn Ihr Computer drahtlos mit Ihrem Router verbunden ist, schließen Sie nur DN-508MXA an diesen Router an. Alternativ können Sie den Ethernet-Port von DN-508MXA über ein Ethernet-Crossover-Kabel direkt mit einem Computer verbinden.
  • Page 48 So können Sie die Steuerelemente in der webbasierten Schnittstelle verwenden: • Seiten: Klicken Sie auf Output, Input oder Einstellungen am oberen Ende des Fensters, um die jeweilige Seite in der Web-Schnittstelle unten anzuzeigen. • Schieberegler: Klicken und ziehen Sie einen Schieberegler, um seinen Pegel einzustellen. Alternativ können Sie auf das dB-Feld darunter klicken, mit Ihrer Computer-Tastatur einen Wert eingeben und dann auf eine andere Stelle auf der Seite klicken.
  • Page 49 Eingang Mit einem Klick auf Eingang können Sie die Seite "Eingang" aufrufen, wo Sie den Entzerrungs- oder Ausgangspegel jedes Eingangs (Mic/Line-Eingänge, ST-Eingänge oder Aux In) einstellen können. Signal: Diese Diode signalisiert, dass der Eingang ein Audiosignal empfängt. Spitzenpegel: Diese Diode signalisiert, dass der Eingang ein Audiosignal mit einem Spitzenpegel (oberhalb 0 dB) empfängt.
  • Page 50 Einstellungsdatei Ihren Computer herunterzuladen, klicken Sie auf Download. Um eine Einstellungsdatei aus Ihrem Computer an DN-508MXA hochzuladen, klicken Sie auf Browse (Durchsuchen), wählen Sie die betreffende Datei aus und klicken Sie auf Upload (Hochladen). • Mic/Line: Wählen Sie für jeden Mic/Line- Eingang aus, ob der Eingang ein Mikrophon (Mic) oder ein Line-Gerät (Line) ist, ob der...
  • Page 51 • Output: Verwenden Sie diese Einstellungen, um zu bestimmen, wie jede Zone ihren Audioausgang verwaltet. Zone Mono/Stereo: Klicken Sie in dieses Menü, um einzustellen, ob das von der Zone gespielte Audiosignal monaural (Mono) oder binaural (Stereo) ist. Wenn eine Zone auf Stereo geschaltet ist, verwendet sie tatsächlich 2 Zonen (bspw.
  • Page 52 • Firmware: Dieses Feld zeigt die heraufzuladende Firmware-Datei von DN-508MXA, falls vorhanden. Um eine Firmware-Datei aus Ihrem Computer an DN-508MXA hochzuladen, klicken Sie auf Browse (Durchsuchen) und wählen Sie die betreffende Datei aus, Klicken Sie danach auf Verify (Überprüfen), um die Gültigkeit der Datei zu bestätigen. Wenn sie gültig ist, klicken Sie anschließend auf Execute (Ausführen), um die Firmware zu aktualisieren.
  • Page 53 Appendix (English) Technical Specifications Audio/Signal 20 Hz – 20 kHz (+0.5 dB) Frequency Response > 109 dB (A-weighted) Dynamic Range Signal-to-Noise Ratio > 89 dB (A-weighted) Headroom > 20 dB < -127 dBu (Rs = 150 Ω, DIN) Mic Input EIN Mic Input CMRR >...
  • Page 54 100 Hz – 20 kHz (+18 dB), Q: 0.1–63.0 Equalization High PEQ (5-Band, Outputs) 100 Hz – 20 kHz (+18 dB), Q: 0.1–63.0 Mid-High PEQ Mid PEQ 100 Hz – 20 kHz (+18 dB), Q: 0.1–63.0 100 Hz – 20 kHz (+18 dB), Q: 0.1–63.0 Mid-Low PEQ 20 Hz –...
  • Page 55 Specifications are subject to change without notice. Trademarks & Licenses Denon is a trademark of D&M Holdings Inc., registered in the U.S. and other countries. Blu-ray™ and the logo are trademarks of the Blu-ray Disc Association. All other product or company names are trademarks or registered trademarks of their...
  • Page 56 denonpro.com Quickstart Guide Version 1.1...
