MONTAGE - 1

re

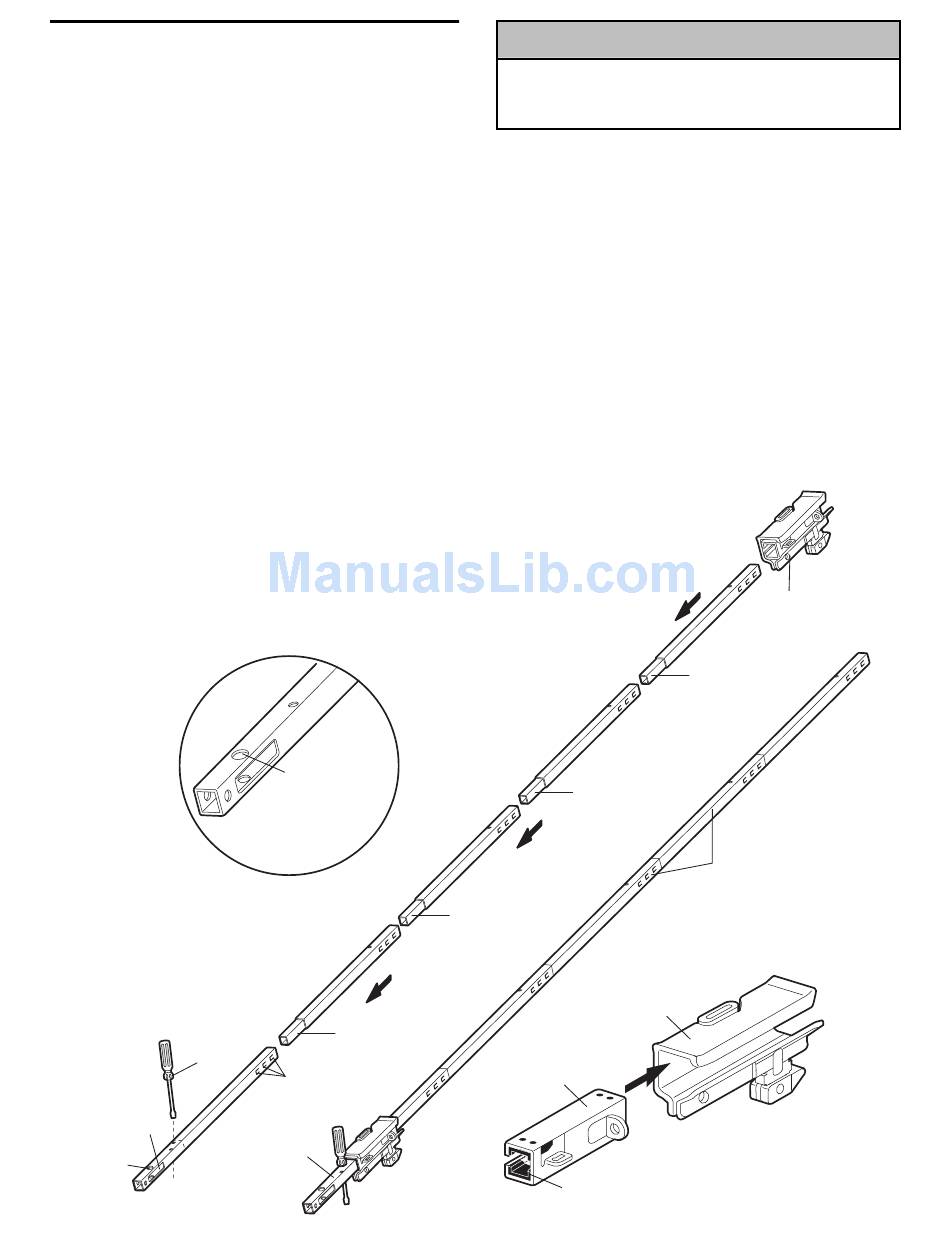

Montage du rail et pose du chariot

Pour éviter les difficultés pendant la pose, ne faire
fonctionner l'ouvre-porte de garage que lorsque cela est
expressément indiqué.
Le rail avant a une « fenêtre » découpée à l'extrémité porte
(voir illustration). Le trou au-dessus de cette fenêtre est
plus gros sur le dessus du rail que sur le dessous. Un
plus petit trou à 3-1/2 po (8,9 cm) de distance se trouve
près du bord du rail. Faire tourner le rail arrière de manière
à ce qu'il ait un trou similaire près du bord opposé, à
environ 4-3/4 po (12 cm) depuis l'extrémité éloignée.
1. Retirer la biellette droite, les supports de suspension et
l'axe de chape insérés à l'intérieur du rail avant et mettre
de côté pour l'installation à l'étape 5 et 12. REMARQUE :
Pour éviter toute BLESSURE lors du déballage du rail,
retirer soigneusement le bras rectiligne de la porte inséré
à l'intérieur de la section du rail.
2. Aligner les sections de rail sur une surface plate
exactement comme illustré et faire glisser les extrémités
effilées dans les plus grosses. Les languettes le long du
côté se bloqueront en place.
Tournevis
Fenêtre
découpée
Trou de
la poulie
OPÉRATION
GARDER LE
GROS TROU SUR
LE DESSUS
RAIL AVANT
(DESSUS)
Extrémité
effilée
Languettes
Rail avant
(VERS PORTE)
AVERTISSEMENT
ATTENTION
Afin de prévenir une BLESSURE occasionnée par un
pincement, tenir les mains et les doigts loin des joints lors de
l'assemblage du rail.
3. Placer le moteur sur le matériel d'emballage afin de
protéger le couvercle et reposer l'extrémité arrière du rail
sur le dessus. Pour plus de commodité, placer un
support sous l'extrémité avant du rail.
4. Comme boutoir temporaire, insérez un tournevis dans
l'orifice situé à 10 pouces (25 cm) du devant du rail,
comme illustré.
5. S'assurer qu'il y a 4 coussinets d'usure en plastique à
l'intérieur du chariot intérieur. S'ils se sont détachés
durant l'expédition, vérifier tout le matériel d'emballage.
Les remettre en place, comme illustré.
6. Faire glisser l'ensemble de chariot le long du rail
depuis l'extrémité arrière vers le tournevis.
Extrémité
effilée
Extrémité
effilée
Chariot extérieur
Chariot intérieur
Coussinets d'usure
8
Chariot
Extrémité
effilée
Rails arrière
(VERS TÊTE DE PUISSANCE)
