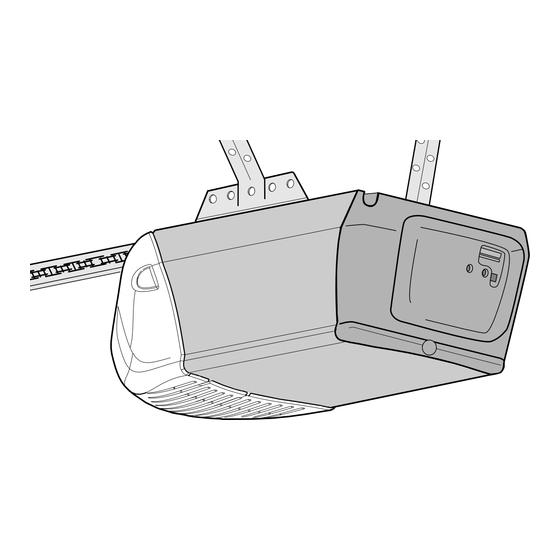

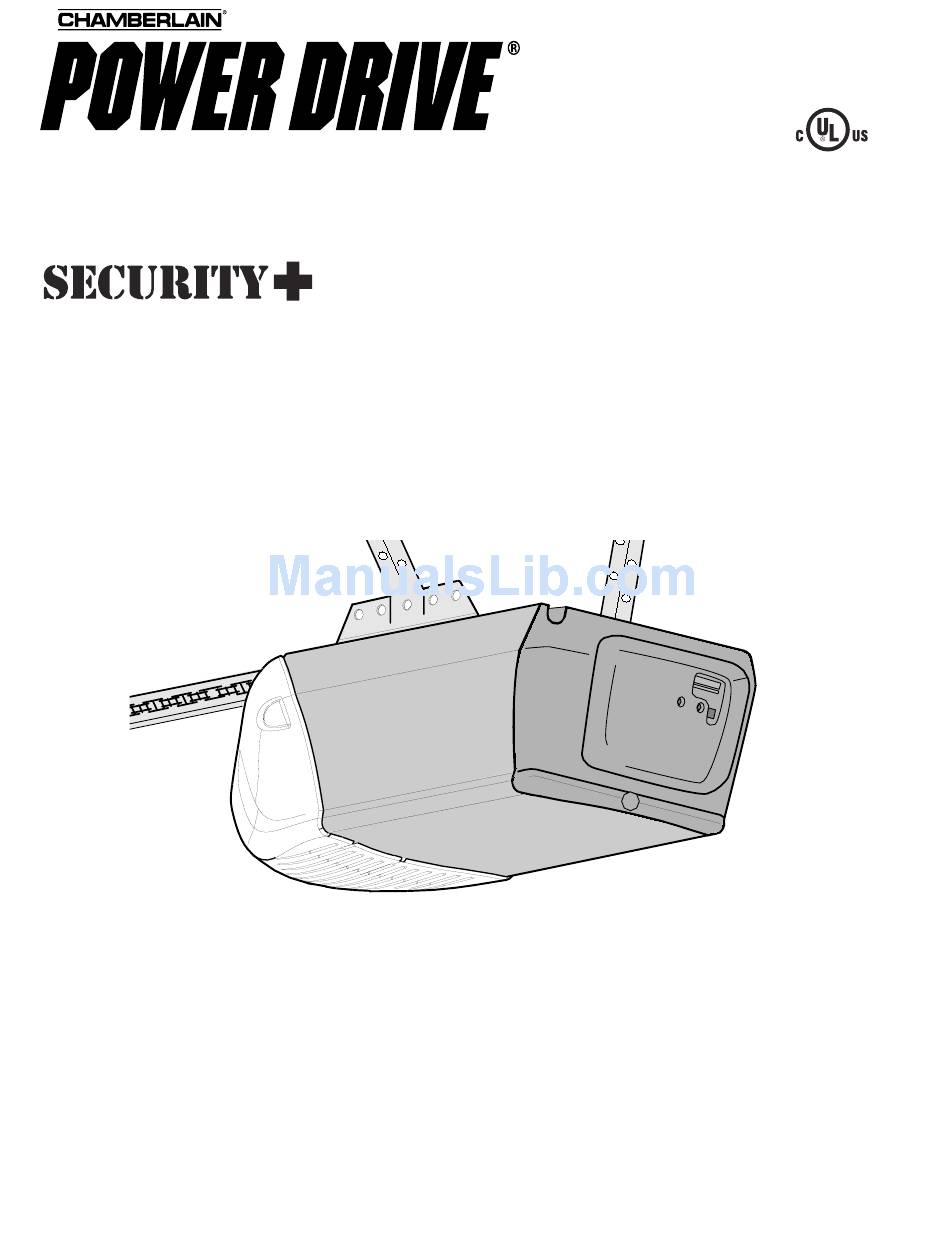

GARAGE DOOR OPENER
Model 182638 1/2 HP
For Residential Use Only
Owner's Manual
■
Please read this manual and the enclosed safety materials carefully!
■
Fasten the manual near the garage door after installation.
■
The door WILL NOT CLOSE unless the Protector System
properly aligned.
■
Periodic checks of the opener are required to ensure safe operation.
■
The model number label is located on the front panel of your opener.
®
The Chamberlain Group, Inc.
845 Larch Avenue
Elmhurst, Illinois 60126-1196
www.chamberlain.com
®
is connected and
Advertisement
Chapters
Table of Contents
Related Manuals for Chamberlain 182638
Summary of Contents for Chamberlain 182638
- Page 1 GARAGE DOOR OPENER Model 182638 1/2 HP For Residential Use Only Owner’s Manual ■ Please read this manual and the enclosed safety materials carefully! ■ Fasten the manual near the garage door after installation. ■ The door WILL NOT CLOSE unless the Protector System properly aligned.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Introduction Safety symbol and signal word review...2 Preparing your garage door ...3 Tools needed ...3 Planning ...4-5 Carton inventory ...6 Hardware inventory ...7 Assembly Assemble the rail and install the trolley ...8 Fasten the rail to the motor unit and install the idler pulley...9 Install the chain/cable...10 Tighten the chain ...11... -
Page 3: Preparing Your Garage Door
Preparing your garage door Before you begin: • Disable locks. • Remove any ropes connected to garage door. • Complete the following test to make sure your garage door is balanced and is not sticking or binding: 1. Lift the door about halfway as shown. Release the door. -
Page 4: Planning
Planning Identify the type and height of your garage door. Survey your garage area to see if any of the conditions below apply to your installation. Additional materials may be required. You may find it helpful to refer back to this page and the accompanying illustrations as you proceed with the installation of your opener. - Page 5 Planning (Continued) ONE-PIECE DOOR INSTALLATIONS • Generally, a one-piece door does not require reinforcement. If your door is lightweight, refer to the information relating to sectional doors in Installation Step 11. • Depending on your door’s construction, you may need additional mounting hardware for the door bracket (Step 11).
-
Page 6: Carton Inventory
Carton Inventory Your garage door opener is packaged in one carton which contains the motor unit and all parts illustrated below. Accessories will depend on the model purchased. If anything is missing, carefully check the Multi-Function Door Control Panel Trolley Chain and Cable in Dispensing Carton 2-Conductor Bell Wire... -
Page 7: Hardware Inventory
Hardware Inventory Separate all hardware and group as shown below for the assembly and installation procedures. Lock Nut 1/4"-20 (2) Bolt 1/4"-20x1-3/4 (2) Trolley Threaded Shaft (1) Carriage Bolt Wing Nut 1/4"-20x1/2" (2) 1/4"-20 (2) Lag Screw 5/16"-9x1-5/8" (2) Lag Screw 5/16"-18x1-7/8"... -
Page 8: Assembly
ASSEMBLY STEP 1 Assemble the Rail & Install the Trolley To avoid installation difficulties, do not run the garage door opener until instructed to do so. The front rail has a cut out “window” at the door end (see illustration). The hole above this window is larger on the top of the rail than on the bottom. -
Page 9: Fasten The Rail To The Motor Unit And Install The Idler Pulley
ASSEMBLY STEP 2 Fasten the Rail to the Motor Unit • Insert a 1/4"-20x1-3/4 bolt into the cover protection bolt hole on the back end of the rail as shown. Tighten securely with a 1/4"-20 lock nut. Do NOT overtighten. •... -
Page 10: Install The Chain/Cable
ASSEMBLY STEP 4 Install the Chain/Cable 1. Pull the cable around the idler pulley and toward the trolley. 2. Connect the cable to the retaining slot on the trolley, as shown (Figure 1): • From below, push pins of master link bar up through cable link and trolley slot. -
Page 11: Tighten The Chain
ASSEMBLY STEP 5 Tighten the Chain • Spin the inner nut and lock washer down the trolley threaded shaft, away from the trolley. • To tighten the chain, turn outer nut in the direction shown (Figure 1). • When the chain is approximately 1/4" (6 mm) above the base of the rail at its midpoint, re-tighten the inner nut to secure the adjustment. -
Page 12: Determine The Header Bracket Location
INSTALLATION STEP 1 Determine the Header Bracket Location WARNING To prevent possible SERIOUS INJURY or DEATH: • Header bracket MUST be RIGIDLY fastened to CAUTION structural support on header wall or ceiling, otherwise garage door might not reverse when required. DO NOT install header bracket over drywall. -
Page 13: Install The Header Bracket
INSTALLATION STEP 2 Install the Header Bracket You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the instructions which will work best for your particular requirements. Do not install the header bracket over drywall. -
Page 14: Attach The Rail To The Header Bracket
Header Wall Header Bracket Idler Pulley Header Bracket Garage Door HARDWARE SHOWN ACTUAL SIZE Clevis Pin 5/16"x1-1/2" INSTALLATION STEP 3 Attach the Rail to the Header Bracket NOTE: (Optional) With some existing installations, you may re-use the old header bracket with the two plastic spacers included in the hardware bag. -
Page 15: Position The Opener
INSTALLATION STEP 4 Position the Opener Follow instructions which apply to your door type as illustrated. SECTIONAL DOOR OR ONE-PIECE DOOR WITH TRACK A 2x4 laid flat is convenient for setting an ideal door-to-rail distance. • Remove foam packaging. • Raise the opener onto a stepladder. You will need help at this point if the ladder is not tall enough. -
Page 16: Hang The Opener
INSTALLATION STEP 5 Hang the Opener Three representative installations are shown. Yours may be different. Hanging brackets should be angled (Figure 1) to provide rigid support. On finished ceilings (Figure 2 and Figure 3), attach a sturdy metal bracket to structural supports before installing the opener. -
Page 17: Install The Door Control
CAUTION INSTALLATION STEP 6 Install the Door Control Locate door control within sight of door at a minimum height of 5 feet (1.5 m) where small children cannot reach, and away from moving parts of door and door hardware. The installation surface must be smooth and flat. -
Page 18: Install The Light
INSTALLATION STEP 7 Install the Lights • Press the release tabs on both sides of lens. Gently rotate lens back and downward until the lens hinge is in the fully open position. Do not remove the lens. • Install up to a 100 watt maximum light bulb in each socket. -
Page 19: Electrical Requirements
WARNING INSTALLATION STEP 9 Electrical Requirements CAUTION To avoid installation difficulties, do not run the opener at this time. To reduce the risk of electric shock, your garage door opener has a grounding type plug with a third grounding pin. This plug will only fit into a grounding type outlet. -
Page 20: Install The Protector System
INSTALLATION STEP 10 Install The Protector System The safety reversing sensor must be connected and aligned correctly before the garage door opener will move in the down direction. IMPORTANT INFORMATION ABOUT THE SAFETY REVERSING SENSOR When properly connected and aligned, the sensor will detect an obstacle in the path of its electronic beam. - Page 21 INSTALLING THE BRACKETS Be sure power to the opener is disconnected. Install and align the brackets so the sensors will face each other across the garage door, with the beam no higher than 6" (15 cm) above the floor. They may be installed in one of three ways, as follows.
-
Page 22: Mounting And Wiring
MOUNTING AND WIRING THE SAFETY SENSORS • Slide a 1/4"-20x1/2" carriage bolt head into the slot on each sensor. Use wing nuts to fasten sensors to brackets, with lenses pointing toward each other across the door. Be sure the lens is not obstructed by a bracket extension (Figure 5). -
Page 23: Fasten The Door Bracket
INSTALLATION STEP 11 Fasten the Door Bracket Follow instructions which apply to your door type as illustrated below or on the following page. A horizontal reinforcement brace should be long enough to be secured to two or three vertical supports. A vertical reinforcement brace should cover the height of the top panel. - Page 24 ONE-PIECE DOORS Please read and comply with the warnings and reinforcement instructions on the previous page. They apply to one-piece doors also. • Center the door bracket on the top of the door, in line with the header bracket as shown. Mark either the left and right, or the top and bottom holes.
- Page 25 INSTALLATION STEP 12 Connect Door Arm to Trolley Follow instructions which apply to your door type as illustrated below and on the following page. SECTIONAL DOORS ONLY • Make sure garage door is fully closed. Pull the emergency release handle to disconnect the outer trolley from the inner trolley.
-
Page 26: Connect The Door Arm To The Trolley
ALL ONE-PIECE DOORS 1. Assemble the door arm, Figure 4: • Fasten the straight and curved door arm sections together to the longest possible length (with a 2 or 3 hole overlap). • With the door closed, connect the straight door arm section to the door bracket with the 5/16"x1-1/4"... -
Page 27: Adjust Up/Down Travel Limits
ADJUSTMENT STEP 1 Adjust the UP and DOWN Travel Limits Limit adjustment settings regulate the points at which the door will stop when moving up or down. To operate the opener, press the Door Control push bar. Run the opener through a complete travel cycle. •... -
Page 28: Adjustment
ADJUSTMENT STEP 2 Adjust the Force Force adjustment controls are located on the back panel of the motor unit. Force adjustment settings regulate the amount of power required to open and close the door. If the forces are set too light, door travel may be interrupted by nuisance reversals in the down direction and stops in the up direction. -
Page 29: Test The Safety Reversal System
ADJUSTMENT STEP 3 Test the Safety Reversal System TEST • With the door fully open, place a 1-1/2" (3.8 cm) board (or a 2x4 laid flat) on the floor, centered under the garage door. • Operate the door in the down direction. The door must reverse on striking the obstruction. -
Page 30: Operation
OPERATION IMPORTANT SAFETY INSTRUCTIONS To reduce the risk of SEVERE INJURY or DEATH: 1. READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS. 2. ALWAYS keep remote controls out of reach of children. NEVER permit children to operate or play with garage door control push buttons or remote controls. -
Page 31: Using The Wall-Mounted Door Control
Using the Wall-Mounted Door Control THE MULTI-FUNCTION DOOR CONTROL Press the lighted push button to open or close the door. Press again to reverse the door during the closing cycle or to stop the door while it's opening. Light feature Press the Light button to turn the opener light on or off. -
Page 32: Care Of Your Opener
CARE OF YOUR OPENER LIMIT AND FORCE ADJUSTMENTS: Weather conditions may FORCE CONTROLS cause some minor changes in door operation requiring some re-adjustments, particularly during the first year of operation. Pages 27 and 28 refer to the LIMIT CONTROLS limit and force adjustments. Only a screwdriver is required. -
Page 33: Having A Problem
HAVING A PROBLEM? 1. My door will not close and the light bulbs blink on my motor unit: The safety reversing sensor must be connected and aligned correctly before the garage door opener will move in the down direction. • Verify the safety sensors are properly installed, aligned and free of any obstructions. -
Page 34: Diagnostic Chart
Bell Wire LED or Diagnostic Safety Sensor Diagnostic Chart 1 FLASH Safety sensors wire open (broken or disconnected). 2 FLASHES Safety sensors wire shorted or black/white wire reversed. 3 FLASHES Door control or wire shorted. 4 FLASHES Safety Sensors slightly misaligned (dim or flashing LED). -
Page 35: Programming
PROGRAMMING NOTICE: If this Security ✚ ® garage door opener is operated with a non-rolling code transmitter, the technical measure in the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented. The owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code transmitter to circumvent that technical measure. -
Page 36: To Add, Reprogram Or Change A Keyless Entry Pin
To Add, Reprogram or Change a Keyless Entry PIN NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. USING THE “LEARN” BUTTON 1. Press and release the “learn” button on motor unit. The learn indicator light will glow steadily for 30 seconds. -
Page 37: Repair Parts
REPAIR PARTS Rail Assembly Parts Installation Parts KEY PART 41C494-1 950C 10A20 29B137 41A2828 217A238 41A5047 41A5047-2 178B35 178B34 12B776 41A5034 41A5266-1 41A5258-11 114A2860 PART DESCRIPTION 4A1008 Master link kit 41C5141-1 Complete trolley assembly 41A5665-2 Complete rail 144C56 Idler pulley 41A5807 Chain and cable 12D598-1... -
Page 38: Motor Unit Assembly Parts
Motor Unit Assembly Parts PART DESCRIPTION 41A5615 Chain Spreader 41C4220A Gear and sprocket assembly. Complete with: Spring washer, thrust washer, retaining ring, bearing plate, roll pins (2), drive gear and worm gear, helical gear w/retainer and grease 41A2817 Drive/worm gear kit w/grease, roll pins (2) 41B4245 Line cord... -
Page 39: Accessories
To order call: 1-800-645-4736 Remote Light Control: Enables homeowner to turn on a lamp, television or other appliance from their car with their garage door opener remote or from anywhere in their home with an additional Chamberlain Security✚ ® remote. -
Page 40: Warranty
CHAMBERLAIN ONE-YEAR LIMITED WARRANTY The Chamberlain Group, Inc. (“Seller”) warrants to the first retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defect in materials and/or workmanship for a period of one year from the date of purchase and that the motor is free from defect in materials and/or workmanship for a period of six years from the date of purchase. - Page 41 OUVRE-PORTE DE GARAGE Modèle 182638 1/2 HP Pour Résidences Seulement Manuel d’instructions ■ Lire attentivement ce manuel ainsi que les consignes de sécurité! ■ Après la pose, accrocher ce manuel près de la porte de garage pour s’y reporter ultérieurement.
- Page 42 TABLE DES MATIÈRES Introduction Revue des symboles de sécurité et des mots de signalement ...2 Préparation de votre porte de garage ...3 Outils nécessaires ...3 Planification ...4-5 Inventaire de la boîte d’emballage ...6 Inventaire des fixations ...7 Montage Montage du rail et pose du chariot ...8 Fixation du rail au moteur et pose de la poulie...9 Pose de la chaîne et du câble ...10 Tension de la chaîne ...11...
-
Page 43: Préparation De Votre Porte De Garage
Préparation de votre porte de garage Avant de commencer : • Désactiver les serrures. • Retirer toute corde raccordée à la porte de garage. • Réaliser le test suivant pour s’assurer que la porte de garage est équilibrée et qu’elle ne force pas : 1. -
Page 44: Planification
Planification Identifier le type et la hauteur de votre porte de garage. Examiner la région du garage pour noter si l’une des conditions ci-après s’applique à votre installation. Des matériaux supplémentaires peuvent être nécessaires. Il vous sera peut-être utile de vous reporter à cette page et aux illustrations qui l’accompagnent en procédant à... - Page 45 Planification (Suite) POSE DE PORTE RIGIDE • En règle générale, une porte rigide ne nécessite aucun renfort. Pour une porte légère, prière de se reporter aux informations ayant trait aux portes articulées à la 11 opération de pose. • En fonction de la construction de la porte, des fixations supplémentaires seront peut-être requises pour le support de la porte (11 opération).
-
Page 46: Inventaire De La Boîte D'emballage
Inventaire de la boîte d’emballage Votre ouvre-porte de garage est emballé dans un boîte qui contiennent le moteur et les pièces illustrées ci-après. Les accessoires dépendront du modèle acheté. S’il manque quoi que ce soit, vérifier le matériel d’emballage. Panneau de commande de porte multifonction Chariot Chaîne et câble... -
Page 47: Inventaire Des Fixations
Inventaire des fixations Séparer toutes les fixations et les regrouper comme illustré ci-après aux fins des opérations de montage et de pose. Contre-écrou de 1/4 de po-20 (2) Boulon de 1/4 po-20 x 1-3/4 po (2) Tige filetée du chariot (1) Boulon à... -
Page 48: Montage
MONTAGE - 1 OPÉRATION Montage du rail et pose du chariot Pour éviter les difficultés pendant la pose, ne faire fonctionner l'ouvre-porte de garage que lorsque cela est expressément indiqué. Le rail avant a une « fenêtre » découpée à l’extrémité porte (voir illustration). -
Page 49: Fixation Du Rail Au Moteur
MONTAGE - 2 OPÉRATION Fixation du rail au moteur • Insérer un boulon de 1/4 po-20 x 1-3/4 dans le trou du boulon de protection du couvercle à l’extrémité arrière du rail, comme illustré. Serrer fermement à l’aide d’un contre-écrou de 1/4 po-20. Ne PAS trop serrer. •... -
Page 50: Pose De La Chaîne Et Du Câble
MONTAGE - 4 OPÉRATION Pose de la chaîne et du câble 1. Tirer le câble autour de la poulie et vers le chariot. 2. Raccorder la boucle de câble à la fente de retenue sur le chariot, comme illustré (Figure 1) : •... -
Page 51: Tension De La Chaîne
MONTAGE - 5 OPÉRATION Tension de la chaîne • Dévisser l’écrou intérieur de la tige filetée du chariot et éloigner la rondelle. • Pour tendre la chaîne, tourner l’écrou extérieur dans le sens illustré (Figure 1). • Lorsque la chaîne est à environ 1/4 po (6 mm) au-dessus du patin du rail en son point milieu, resserrer l’écrou intérieur pour garder le réglage. -
Page 52: Déterminer L'emplacement Du Support De Linteau
POSE – 1 OPÉRATION Déterminer l’emplacement du support de linteau AVERTISSEMENT Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT : • Le support de linteau DOIT être fixé DE MANIÈRE RIGIDE à la solive sur le linteau ou le plafond, sinon la porte de garage pourrait ne pas remonter au besoin. -
Page 53: Pose Du Support De Linteau
POSE - 2 OPÉRATION Pose du support de linteau Le support de linteau peut être fixé soit sur le mur, au-dessus de la porte, soit sur le plafond. Suivre les instructions qui répondent le mieux aux besoins particuliers. Ne pas poser le support de linteau sur des plaques de placoplâtre. -
Page 54: Fixation Du Rail Sur Le Support De Linteau
Linteau Support de linteau Poulie Porte de garage GRANDEUR RÉELLE DES FIXATIONS Axe de chape de 5/16 de po x 1-1/2 po POSE - 3 OPÉRATION Fixation du rail sur le support de linteau REMARQUE : (Facultatif) Pour certaines installations préexistantes, il est possible de réutiliser l’ancien support de linteau avec les deux entretoises en plastique comprises dans le sac de quincaillerie. -
Page 55: Positionnement De L'ouvre-Porte
POSE - 4 OPÉRATION Positionnement de l'ouvre-porte Suivre les instructions qui se rapportent à la porte de garage particulière, en se rapportant aux illustrations. PORTE ARTICULÉE OU PORTE RIGIDE AVEC GUIDES Un 2 x 4 posé à plat convient très bien pour obtenir l'espace qu'il faut entre la porte et le rail. -
Page 56: Accrochage De L'ouvre-Porte
POSE - 5 OPÉRATION Accrochage de l'ouvre-porte Les illustrations représentent trois poses types. La pose peut toutefois être différente. Les supports de suspension doivent être inclinés, (Figure 1) pour assurer un support rigide. Dans le cas d'un plafond fini, (Figure 2 et Figure 3), fixer une cornière aux solives du plafond avant de poser l'ouvre-porte. -
Page 57: Pose De La Commande De Porte
ATTENTION POSE - 6 OPÉRATION Pose de la commande de porte Poser la commande murale dans un endroit où on pourra la voir de la porte, à au moins 5 pieds (1,5 m) du sol, là où les enfants ne pourront pas l'atteindre et loin de toutes les pièces mobiles et fixations de la porte. -
Page 58: Pose Des Ampoules
POSE - 7 OPÉRATION Pose de l’ampoule • Appuyer sur les pattes de dégagement des deux côtés du diffuseur. Faire pivoter le diffuseur délicatement vers l’arrière et le bas jusqu’à ce que la charnière du diffuseur soit complètement ouverte. Ne pas retirer le diffuseur. •... -
Page 59: Exigences Électriques
AVERTISSEMENT POSE - 9 OPÉRATION Exigences électriques ATTENTION Pour éviter les difficultés pendant la pose, ne pas faire fonctionner l'ouvre-porte pour le moment. Afin de minimiser les risques de chocs électriques, le cordon d'alimentation de l'ouvre-porte de garage comporte une fiche à trois broches, dont une de mise à la terre. Cette fiche ne peut être branchée que dans une prise de courant mise à... -
Page 60: Pose Du Système Protector
POSE - 10 OPÉRATION Pose du Système Protector Les détecteurs inverseurs de sécurité doivent être bien branchés et bien alignés avant que l'ouvre-porte de garage puisse fermer la porte. INFORMATIONS IMPORTANTES AU SUJET DU DÉTECTEUR INVERSEUR DE SÉCURITÉ Lorsqu’il est bien raccordé et aligné, le détecteur détecte un obstacle dans le parcours de son faisceau électronique. - Page 61 POSE DES SUPPORTS S’assurer que l’ouvre-porte est hors tension. Poser et aligner les supports de manière à ce que les détecteurs se fassent face l’un l’autre de part et d’autre de la porte du garage, le faisceau n’étant pas à une hauteur de plus de 6 po (15 cm) au-dessus du sol.
- Page 62 MONTAGE ET CÂBLAGE DES DÉTECTEURS INVERSEURS • Faire glisser un boulon à tête bombée et collet carré de 1/4 po-20 x 1/2 po dans la fente de chaque détecteur. Utiliser des écrous à oreilles pour fixer les détecteurs aux supports, avec les diffuseurs dirigés l’un vers l’autre de part et d’autre de la porte.
-
Page 63: Fixation Du Support De Porte
POSE - 11 OPÉRATION Fixation du Support de Porte Suivre les instructions qui correspondent au type de porte, comme il est illustré ci-dessous ou à la page suivante. Un renfort horizontal doit être suffisamment long pour être fixé à deux ou trois supports verticaux. Un renfort vertical doit couvrir la hauteur du panneau supérieur. - Page 64 PORTES RIGIDES Prière de lire et de suivre les avertissements et les instructions de renforcements à la page précédente. Ils s’appliquent également aux portes rigides. • Centrer le support de porte sur le dessus de la porte, en l'alignant avec le support de linteau, comme il est illustré.
-
Page 65: Fixation De La Biellette Au Chariot
POSE - 12 OPÉRATION Fixation de la biellette au chariot Suivre uniquement les instructions se rapportant au type de porte, comme illustré ci-dessous et à la page suivante. PORTE ARTICULÉE SEULEMENT • S'assurer que la porte du garage est complètement fermée. - Page 66 POUR TOUTES LES PORTES RIGIDES 1. Assemblage des biellettes, Figure 4 : • Assembler les biellettes droite et courbée à leur plus grande longueur (2 ou 3 trous se chevauchant). • La porte étant fermée, raccorder la biellette droite au support de la porte à...
-
Page 67: Réglages Réglage Des Courses
RÉGLAGES - 1 OPÉRATION Réglage des courses d’ouverture et de fermeture Le réglage de ces courses fixe les points où la porte s'arrêtera lors de son ouverture ou de sa fermeture. Pour faire fonctionner l'ouvre-porte, appuyer sur le bouton-poussoir de la commande de porte. Faire faire un cycle complet à... -
Page 68: Réglage De La Force
RÉGLAGES - 2 OPÉRATION Réglage de la force Les commandes de réglage de la force sont situées sur le panneau arrière du moteur. Elles servent à régler la puissance du courant nécessaire à l'ouverture et à la fermeture de la porte. Si la force réglée est trop faible, la porte aura tendance à... -
Page 69: Essai Du Système Protector
RÉGLAGES - 3 OPÉRATION Essai du système d’inversion de sécurité ESSAI • La porte étant entièrement ouverte, placer une planche de 1-1/2 po (3,8 cm) d’épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage. •... -
Page 70: Fonctionnement
FONCTIONNEMENT IMPORTANTES CONSIGNES DE SÉCURITÉ Pour réduire le risque de BLESSURES GRAVES ou 1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET INSTRUCTIONS. 2. TOUJOURS garder les télécommandes hors de la portée des enfants. Ne JAMAIS laisser les enfants faire fonctionner les télécommandes ou les boutons-poussoirs de la commande de porte ou jouer avec ceux-ci. -
Page 71: Utilisation De La Commande De Porte Murale
Utilisation de la commande de porte mural LA COMMANDE DE PORTE MULTIFONCTION Appuyer sur le bouton-poussoir éclairé pour ouvrir ou fermer la porte. Appuyer à nouveau pour inverser la porte durant le cycle de fermeture ou pour arrêter la porte pendant son ouverture. Fonction d'éclairage Appuyez sur le bouton d'éclairage pour allumer ou éteindre l’éclairage de l’ouvre-porte. -
Page 72: Entretien De Votre Ouvre-Porte De Garage
ENTRETIEN DE L’OUVRE-PORTE DE GARAGE RÉGLAGES DE COURSE ET DE FORCE: Les conditions climatiques COMMANDES DE FORCE risquent de causer de petites modifications dans le fonctionnement de la porte qui devra alors être réglée, en particulier pendant la première année d’utilisation. COMMANDES DE COURSE Se reporter aux pages 27 et 28 pour les réglages des... -
Page 73: Défauts De Fonctionnement
DÉFAUTS DE FONCTIONNEMENT 1. Ma porte ne se ferme pas et les ampoules de l’éclairage du moteur clignotent : Le détecteur inverseur de sécurité doit être raccordé et aligné correctement avant que l’ouvre-porte de garage n’entame la procédure de fermeture. •... -
Page 74: Fiche Diagnostique
Fil de sonnerie Détecteur inverseur Fiche Diagnostique 1 ÉCLAIR Cassure du fil des détecteurs de sécurité (coupé ou déconnecté). 2 ÉCLAIRS Court-circuit du fil des détecteurs de sécurité ou inversion des fils noir/blanc. 3 ÉCLAIRS Court-circuit de la commande de porte ou du fil. -
Page 75: Programmation
PROGRAMMATION REMARQUE : Si cet ouvre-porte de garage Security ✚ technique que contient le récepteur de l’ouvre-porte et qui procure une protection contre les vols de code, se trouvera contourné. Le détenteur des droits d’auteur de cet ouvre-porte de garage n’autorise pas l’acheteur ni le fournisseur de la télécommande émettrice à... -
Page 76: Pour Ajouter, Reprogrammer Ou Modifier Un Nip D'entrée Sans Clé
Pour ajouter, reprogrammer ou modifier un NIP d’entrée sans clé REMARQUE : Votre nouvelle entrée sans clé doit être programmée de manière à faire fonctionner votre ouvre-porte de garage. UTILISATION DU BOUTON « LEARN » 1. Enfoncer et tenir le bouton «... -
Page 77: Pièces De Réparation
PIÈCES DE RÉPARATION Pièces d’assemblage du rail Pièces pour la pose RÉF N° DE RÉF PIÈCE 41C494-1 950C 10A20 29B137 41A2828 217A238 41A5047-1 41A5047-2 41A5034 178B34 12B776 178B35 41A5266-1 41A5258-11 114A2860 N° DE PIÈCE DÉSIGNATION 4A1008 Maillon de raccord 41C5141-1 Chariot complet 41A5665-2 Rail complet... -
Page 78: Pièces D'assemblage Du Moteur
Pièces d’assemblage du moteur N° DE RÉF. PIÈCE DÉSIGNATION 41A5615 Écarteur de chaîne 41C4220A Pignon et engrenage Comprend : Rondelle de blocage, rondelle de butée, jonc d’arrêt, plaque de butée, goupille cylindrique (2), pignon menant et vis sans fin, pignon hélicoïdal avec flasque et graisse 41A2817 Vis sans fin/pignon menant avec... -
Page 79: Accessoires
Pour commander, composer le : 1-800-654-4736 Commande d’éclairage : Permet d’allumer une lampe, un téléviseur ou un autre appareil à partir de la voiture avec l’ouvre-porte ou à partir de n’importe où dans la maison avec une autre télécommande Chamberlain Security✚ ®... - Page 80 GARANTIE LIMITÉE DE SIX ANS POUR LE MOTEUR La société Chamberlain Group Inc. (« le Vendeur ») garantit à l’acheteur au détail initial de ce produit dans la résidence duquel ce produit est originalement installé, que le produit est exempt de tout défaut de matière ou vice de fabrication pour une période de un an à...
